BEDIENUNGSANLEITUNG WX623.1 WORX

Konrad-Adenauer-Ufer 37

50668Koln

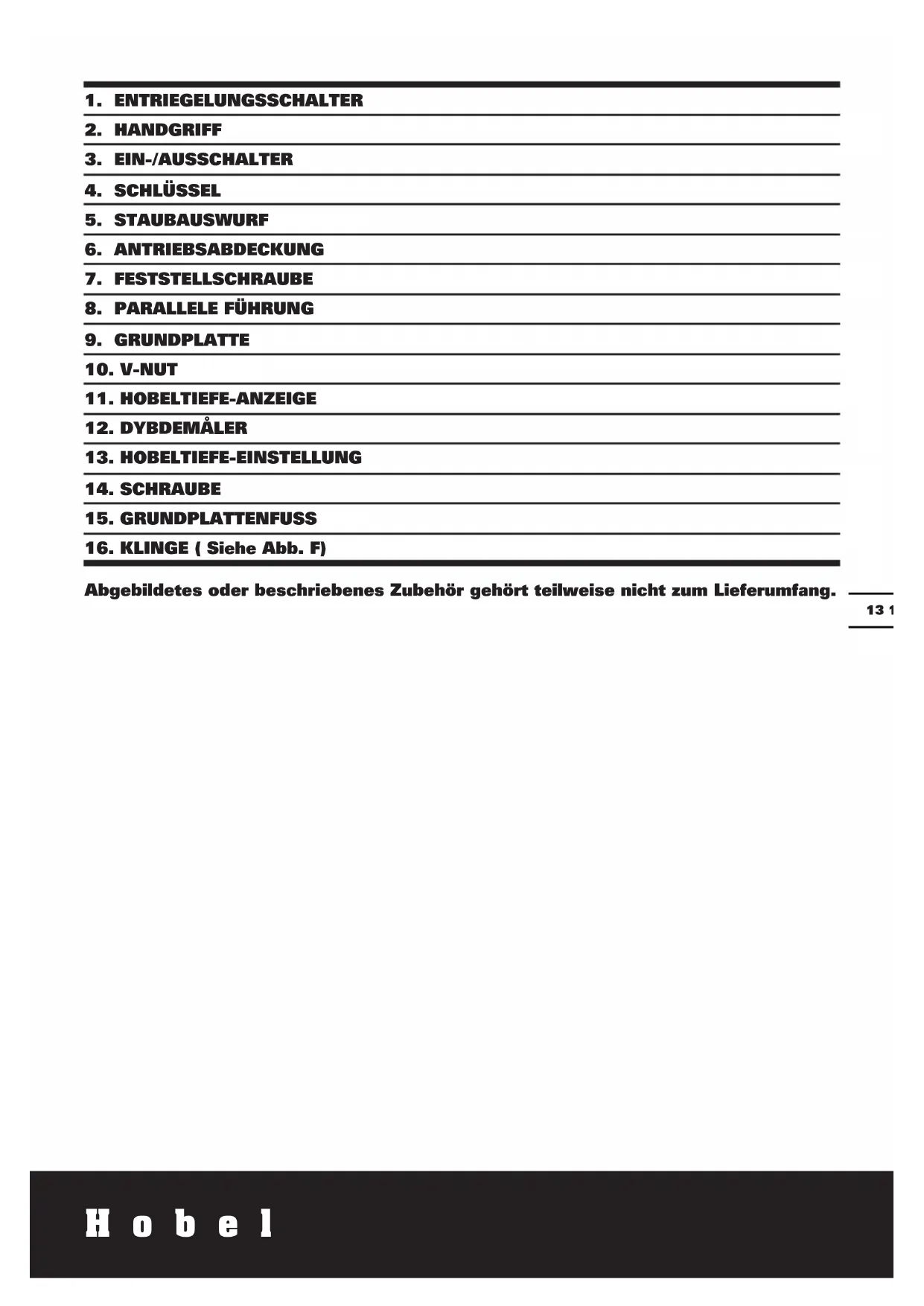

1. ENTRIEGELUNGSSCHALTER

2. HANDGRIFF

3. EIN-/AUSSCHALTER

4. SCHLÜSSL

5. STAUBAUSWURF

6. ANTRIEBSABDECKUNG

7. FESTSTELLSCHRAUBE

8. PARALLELE FÜRUNG

9. GRUNDPLATTE

10. V-NUT

11. HOBELTIEFE-ANZEIGE

12. DYBDEMÄLER

13. HOBELTIEFE-EINSTELLUNG

14. SCHRAUBE

15. GRUNDPLATTENFUSS

16. KLINGE (Siehe Abb. F)

Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.

TECHNISCHE DATEN

Typ WX623 WX623.1(620-629- Bezeichnung der Maschine, Repräsentant Hobel)

Nennspannung	220-240V~50/60Hz
Nennleistung	950W
Leerlaufnenndrehzahl	14500/min
Zweifach isoliert	☐ /II
Hobeltiefe	3mm
Falztiefe	20mm
Hobelbreite	82mm
Gewicht	3.5kg

LARMPEGEL UND VIBRATIONEN

Gewichteter Schalldruck L	PA: 91dB(A)
Gewichtete Schalleistung L	WA: 102dB(A)
KPA&KWa	3.0dB(A)
Tragen Sie bei einem Schalldruck über 80dB(A) einen Gehörschu

INFORMATIONENÜBER VIBRATIONEN

Vibrationsgesamtmesswertermittlung gemäß EN 60745:
Typischer gewichteter Vibrationswert	Vibrationsemissionswert ah = 5.6m/s2
	Unsicherheit K = 1.5m/s2

WARNING: Der Vibrationsemissionswert während des tatsächlichen Gebrauchs des

Elektrowerkzeugs kann vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug

gemäß folgender Beispiele und anderweitiger Verwendungsmöglichkeiten eingesetzt wird:

Wie das Werkzeug verwendet wird und Materialen geschritten oder angebohr werden.

Das Werkzeug ist in gutem Zustand und gut gepflegt.

Verwendung des wichtigen Zubehörs für das Werkzeug und Gewährleistung seiner Scharfe und seines gute Zustands.

Die Festigkeit der Handgriffe und ob Antivibrationszubehör verwendet wird.

Und ob das verwendete Werkzeug dem Design und diesen Anweisungen entsprechend verwendet wird.

Wird diesen Werkzeug nicht anemessen gehandelt, kann es ein Hand-Arm-Vibrationssyndrom erzeugen.

wARNUNG: Um kein zu sein, sollte ein Abschätzung des Belastungsgrades aller Arbeitsabschnittene während tatsächcher Verwendung berücksichtigt werden, z.B. die Zeiten, wenn das Werkzeug ausgeschaltet ist, und wenn es sich im Leerlauf befindet und eigentlich nicht eingesetzt wird. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit wesentlich gemindert werden.

Minimieren Sie Ihr Risiko, dem Sie bei Vibrationen ausgesetzt sind.

Verwenden Sie IMMER scharfe Meissel, Bohrer und Sägeblätter.

Pflegen Sie diesen Werkzeug diesen Anweisungen entsprechend und achten Sie auf eine gute Einfettung (wo erforderlich).

Be regelmäßiger Verwendung these Werkzeugs sollenn Sie in Antivibrationszubeho r investieren.

Vermeiden Sie den Einsatz von Werkzeugen bei Temperaturen von 10^ oder darüber.

Machen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu vertieren.

ZUBEHÖRTEILE

Parallele Führung 1

TCT Klinger 2

Dybdemaler 1

Wir empfehlen Ihnen, sümttliche Zubehörteile beim selbst Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Verwenden Sie nur hochwertige Zubehörteile von namhaften Herstellern. Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät SieGREne.

ZUSÄTZLICHE SIGHER- HEITSMASSNAHMEN FÜR IHREN HOBEL

1. Warten Sie den Stillstand der Messerwelle ab, bevor Sie das Elektrowerkzeug ablegen. Eine freiigende Messerwelle kann sich mit der Oberfläche verhaken und zum Verlust der Kontrolle sowie schweren Verletzungen führen.

HINWEIS: Die obige Warnung betrifft nur Hobelmaschinen ohne automatischen Schliebschutz.

1. Wenn möglich, verwenden Sie Klemmvorrichtungen oder andere geeignete Mittel, um das Werkstück auf einer sicheren Oberfläche zu befestigen.
2. Halten Sie das Werkzeug an den isolierten Griffen, wenn die Gefahr besteht, dass Sie beim Arbeiten in Wänden, Decken usw. verborgene Leitungen oder das Netzkabel berühren können. Metallteile am Werkzeug, die mit stromführungenden Drahten in Berührung kommt, werden selbst stromführung und können der Bedienperson einen elektrischen Schlag versetzen.
3. Immer Staubmaske tragen.

SYMBOL

Lesen Sie diese Bedienungsanleitung gut durch, bevor Sie die Schlagbohrmaschine benutzen.

Achtung - Bedienungsanleitung lessen!

Schutzisolation

Beim Arbeiten mit der Schlagbohrmaschine, tragen Sie eine Schutzbrille

Tragen Sie Gehorschutz, Wenn Sie die Schlagbohrmaschine benutzen

Tragen Sie eine Staubschutzmaske

Innerhalb der EU weist these
Symbol darauf auf hin, dass
dieses Produkt nicht über den
Hausmüll entsorgt werden darf.
Altgeräte enthalten wertvolle
recyclingfähige Materialien, die
einer Wiederverwertung zugeführrt
werden sollen und um der Umwelt
bzw. der menschlichen Gesundheit
nicht durch unkontrollierte
Müllbeseitigung zu schaden.itte
entsorgen Sie Altgeräte deshalb
über geeignete Sammelsysteme
oder senden Sie das Gerät zur
Entsorgung an die Stelle, bei der Sie
es gekauft haben. Diese wird dann
das Gerät der stofflichen Verwertung
zuführen.

HINWEISE ZUM BETRIEB

HINWEIS: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges

sorgfältig durch.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Das Elektrowerkzeug ist bestimmt, bei fester Auflage Holzwerkstoffe wie z. B. Balken und Bretter zu hobeln. Es eignet sich auch zum Abschrägen von Kanten und zum Falzen.

1. SICHERHEITS EIN-/AUSSCHALTER

Der Schalter ist gesichert, um ein versehentliches Einsatz zu vermeiden. Drücken Sie den Entriegelungsschalter (1), dann den Ein-/Ausschalter (3) und setzen Sie den Entriegelungsschalter (1) los. Das Gerät ist eingeschaltet. Lassen Sie zum Ausschalten den Ein-/Ausschalter los (Siehe A).

2. HOBELTIEFE-EINSTELLUNG

Eine geringe Hobeltiefe von 0 - 3mm ist ideal zum Hobeln oder Falzen der meisten Oberflächen. Drehen Sie die Hobeltiefe-Einstellung (13) auf die gewünschte Einstellung (Anzeigestufung = 0,1mm ). Drehen Sie im Uhrzeigersinn um die Hobeltiefe zu erhöhen, gegen den Uhrzeigersinn um sie zu verringn (Siehe B).

3. STAUBAUSWURF EINSTELLEN

Der Staubauswurf kann manuell nach rechts oder links gestellt werden, indem Sie eine Seite des Staubauswurfs (5) bis zum Stopdrehen (Siehe C). Der Pfeil am Staubauswurf zeigt die Richtung des Auswurfs.

HINWEIS: Wegen Große und Material einiger Hobelspane, z.B. bei nassem oder hartem Holz, kann es zu Verstopfungen des Staubauswurfs kommt. Ziehen Sie den Netzstecker und verwenden Sie einen Holzstock, um die Verstopfung zu entfernen.

4. GRUNDPLATTENFUSS (Siehe D)

Heben Sie das wichtere Ende des Hobels an, mithilfe des Grundplattenfußes (15) konnen Sie das Gerät direkt auf das Werkstück setzten und damit Hobelmesser und Werkstückoberfläche vor Beschädigungen

schützen. Beim Hobeln wird der Fuß durch das Ende des Werkstücks weggestoßen. Prufen Sie, dass der Fuß stets frei beweglich ist.

5. MESSER EINSETZEN UND AUSTAUSCHEN (Siehe E,F,G)

WARNING: Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie Einstellungen am Messer vornehmen bzw. das Messer wechsel

Das Messer hat zwei austauschbare
Schneidseiten. Beim Wechseln oder
Umdrehen der Messer sorgt die Führungsfuge
für konstante Höheneinstellung.

HINWEIS: Stumpfe und abgenutzte Messer können nicht geschlossen werden und müssen ausgewechselt werden.

Ziehen Sie den Netzstecker aus der Steckdose. Losen Sie die drei Bolzen mithilfe des Spanners, ca. 1/2 Drehung gegen den Uhrzeigersinn (Siehe E). Halten Sie die Klingenbefestigung in Position und schieben Sie die Klinge (16) mithilfe eines Holzstücks aus der Klingenbefestigung (Siehe F).

HINWEIS: Dabei sollte die

Klingenbefestigung nicht entwickelten werden, dies kann zu Änderungen der Höheneinstellung führen.

Reinigen Sie ggf. Messer und
Klingenbefestigung, bevor Sie ein neues
Messer einsetzen bzw. das Messer umdrehen.
Schieben Sie das Messer in korrekter
Ausrichtung in die Klingenhalterung. Prufen
Sie, dass Messer und Klingenhalterung
bündig sind. Achten Sie beim Festziehen der
Schrauben auf die korrekte Reihenfolge (Siehe
G). Bevor Sie das Gerät starten, drehen Sie
das Messer zur Überprüfung per Hand.
Drehen Sie das Messer weitere 180^ und
wiederholen Sie den Vorgang für die zweite
Messerhalterung.

6. ANTRIEBSRIEMEN AUSTAUSCHEN

WARNING: 1. Ziehen Sie vor jeglichen Einstellungen, Wartungs-oder Pflegearbeiten immer den Netzstecker aus der Steckdose.

2. Die Hobelmesser können sich drehen und Verletzungen verursichen.

Lösen Sie die Schrauben und nehmen Sie

die Antriebsabdeckung (6) ab. Entfernen Sie den abgenutzten Antriebsriemen von der größten Rolle (a) und dem Antriebsrad (b) und reinigen Sie diese. Legen Sie einen neuen Antriebsriemen auf das Antriebsrad undziehen Sieihn über die große Rolle (a) (Siehe H). Prufen Sie, dass der Antriebsriemen genau über die Einkerbungen von Antriebsrad und großener Rolle lauft.

HINWEIS: Setzen Sie die Antriebsabdeckung (6) wieder auf undziehen Sie die Schrauben fest.

7. STAUBBEUTEL BEFESTIGEN

Dieses Zubehörteil kann befestigt werden, indem Sie den Staubbeuteleinlass so welt wie möglich über den Staubauswurf (5)ziehen. Der Staubbeutel reduziert die Effizienz des Staubauswurfs und muss regelmäßige geleert werden. Öffnen Sie zum Leeren den Reißverschluss an der Hinterseite des Staubbeutels.

HINWEIS: Dieses Zubehör kann für Kleinere Arbeiten verwendet werden.

8. EXTERNER STAUBAUFFANG

Für optimale Leistung kann der Staubauswurf (5) an einen passenden externen Staubauffang, z.B. Staubsauger, angeschlossen werden.

ARBEITSTIPPS FÜR IHREN HOBEL

WARNING: Gefahr von Rückschlag!

Setzen Sie das Gerät nur in

laufendem Zustand auf das Werkstück.

1. NORMALES HOBELN

Stellen Sie die gewünschte Hobeltiefe ein. Setzen Sie die Vorderseite der Grundplatte flach auf das Werkstück. Schalten Sie das Gerät ein und schiben Sie den Hobel nach vorne. Der Hobelvorgang beginnt. Halten Sie die gesamte Grundplatte stets flach auf dem Werkstück, um ein Springen der Hobelmesser zu vermeiden. Schiebern Sie den Hobel gleichmäßig über das Werkstück. Für die meisten Arbeiten reicht eine Hobeltiefe von 0 -

3mm, um gute Arbeitsergebnisse zu erzielen. Für Beste Resultate sollen Sie geringe Hobeltiefen und wiederholte Arbeitsgänge verwenden.

2. ECKENANSCHRÄGUNG

Mithilfe der V-Nut der Bodenplatte (9)** konnen Sie die Ecken des Werkstücks anschreiben (Siehe I). Schieben Sie den Hobel in gleichmäßigem Winkel entlang der Werkstückante. Kontrollieren Sie damit den Winkel des Gerätes zum Werkstück mit ihren Handen. Testen Sie diesen Vorgang zunachst an einem Abfallstück. Achten Sie darauf, dass das Werkstück ordnungsgemäß befestigt ist.

3. FALZEN

Verwenden Sie die Falztiefen-Anzeige (12) und Falz-Parallelführung (8) (im Lieferumfang enthalten). Befestigen Sie these Zubehör an Ihrhem Hobel. Stellen Sie die gewünschte Falztiefe mithilfe der Anzeige und der Markierung auf dem Hobelgehäuse befind der Anzeige ein (Siehe J). Losen Sie die Feststellschraube (7) und stellen Sie die gewünschte Falzbreite (max. 82mm) ein (Siehe K). Ziehen Sie die Feststellschraube (7) fest. Stellen Sie die gewünschte Falztiefe (max. 20mm) mithilfe der Falztiefen-Anzeige (12) ein (Siehe L). Wiederholen Sie den Falzvorgang, bis die gewünschte Falztiefe erreicht ist. Führren Sie den Hobel mit seitlichen Chem Druck über das Werkstück.

WARTUNG

Ziehen Sie grundsatzlich den Netzstecker, bevor Sie Einstell-, Reparatur- oder Wartungstätigkeiten ausführren.

Ihr Werkzeug bestehtigt keine zusätzliche Schmierung oder Wartung. Es enthalt keine Teile, die Sie warten müssen. Reinigen Sie Ihr Werkzeug niemals mit Wasser oder chemischen Loesungsmitteln. Wischen Sie es mit einem trockenen Tuch sauber. Lagern Sie Ihr Werkzeug immer an einem trockenen Platz. Sorgen Sie dazu, dass bei staubigen Arbeiten die Luftungsöffnungen frei sind. Falls es erforderlich sein sollte, den

Staub zu entfernen, trennen Sie zuerst das Elektrowerkzeug vom Stromversorgungsnetz. Verwenden Sie nichtmetallische Objekte zum Entfernen von Staub und vermeiden Sie das Beschädigten innerer Teile. Gelegentlich sind durch die Luftungsschlitze hindurch Funken zu setzen. Dies ist normal und wird Ihr Werkzeug nicht beschädigen.

Wennein Ersatz von Stecker oder Anschlussleitung erforderlich ist, dann ist dies von unserer Servicestelle oder einer Elektrofachwerkstatt durchzufuhren, um Sicherheitsgefahrendungen zu vermeiden. Lassen Sie Reparaturen nur durch unsere Servicestelle oder durch eine Fachwerkstatt mit Originalersatzteilen durchführten.

UMWELTSCHUTZ

Schadhafte und/oder entsorgte elektrische oder elektronische Geräte müssen an den darauf vorgesehen.

Recycling-Stellen abgegeben werden.
Wir möchten Sie daher bitten, uns mit ihren aktiven Beitrag zum weltschutz zu Unterstützung und theses Gerät bei den Wertstoff/Recycling-Sammelstellen bzugeben.itte erkundigen Sie sich bei der ortlichen Behörde oder beim Vertragshandler über Müllsammlung und -entsorgung.

KONFORMITÄTSERKLÄRUNG

Wir,

POSITEC Germany GmbH

Konrad-Adenauer-Ufer 37

50668Koln

Erklärern hiermit, dass unser Produkt

Beschreibung WORX Hobel

Bezeichnung der Maschine, Repräsentant Hobel)

Funktion Entfernen von Materialien auf der Oberfläche mit rotierender Schneide

Den Bestimmungen der folgenden Richtlinien entspricht:

Maschinenrichtlinie

2006/42/EC

EMV-Richtlinie

2004/108/EC

RoHS Weisung

2011/65/EU

Werte nach

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN 60745-1

EN 60745-2-14

Zur Kompilierung der technischen Datei ermächtigte Person

Name Russell Nicholson

Adresse Positec Power Tools (Europe)

Ltd, PO Box 152,Leeds,LS10 9DS,UK

2012/09/27

Leo Yue

POSITEC Qualitätsleiter
