T1600G28TS - Schakelaar TP-LINK - Gratis gebruiksaanwijzing en handleiding

Producttype	Netwerkschakelaar
Merk	TP-Link
Model	T1600G28TS
Aantal poorten	24 Gigabit Ethernet RJ45-poorten + 4 SFP-slots
Voeding	100-240 V AC, 50/60 Hz
Stroomverbruik	Max. 20,16 W
Afmetingen (L x D x H)	440 x 180 x 44 mm
Gewicht	2,5 kg
Bedrijfstemperatuur	0 °C tot 40 °C
Luchtvochtigheid bedrijf	10% tot 90% RV, niet condenserend
Installatie	Op bureau of in 19-inch rek
Beheerinterface	Web (HTTP/HTTPS), CLI (console), SNMP
Ondersteunde protocollen	IEEE 802.3, 802.3u, 802.3ab, 802.3x, 802.1Q, 802.1p
Beveiligingsfuncties	VLAN (802.1Q), ACL, IGMP Snooping, DHCP Snooping
QoS-functies	Prioritering per poort, 802.1p, DSCP
Geavanceerde functies	Linkaggregatie (LACP), Spanning Tree (STP/RSTP/MSTP), Portmirroring
LED-indicatoren	Voeding, verbinding/activiteit per poort, snelheid
Inhoud van de verpakking	Schakelaar, stroomkabel, rackmontageset, rubberen voetjes, snelle installatiegids
Onderhoud en reiniging	Koppel het apparaat los en gebruik een droge, zachte doek. Gebruik geen chemische of schurende middelen.
Garantie	Beperkte garantie van TP-Link (raadpleeg de handleiding voor de exacte duur)
Repareerbaarheid	Demonteer het apparaat niet. Neem voor reparatie contact op met de klantenservice van TP-Link of een erkend servicecentrum.

Veelgestelde vragen - T1600G28TS TP-LINK

Hoe reset ik de TP-Link T1600G28TS-schakelaar?

Om de schakelaar te resetten, houdt u de Reset-knop (aan de voor- of achterkant) ongeveer 10 seconden ingedrukt tot de LED's knipperen. Laat de knop los. De fabrieksinstellingen worden hersteld.

Wat is het standaard IP-adres van de schakelaar?

Het standaard IP-adres is 192.168.0.1 met een subnetmasker 255.255.255.0.

Hoe krijg ik toegang tot de webbeheerinterface?

Open een webbrowser en typ http://192.168.0.1 in de adresbalk. Gebruik de standaard inloggegevens admin voor gebruikersnaam en wachtwoord en klik vervolgens op Login.

Wat zijn de standaard inloggegevens?

De standaard inloggegevens zijn: gebruikersnaam admin en wachtwoord admin (in kleine letters).

Hoe sluit ik een SFP-module aan?

Verwijder de beschermkap van de SFP-sleuf. Plaats de SFP-module (zoals een mediaconverter) voorzichtig totdat deze vastklikt. Sluit de glasvezel of Ethernet-kabel aan op de module.

Wat moet ik doen als de schakelaar niet wordt ingeschakeld?

Controleer of de stroomkabel correct is aangesloten op de schakelaar en op een werkend stopcontact. Zorg ervoor dat de aan/uit-schakelaar (indien aanwezig) in de AAN-stand staat. Als het probleem aanhoudt, neem dan contact op met de TP-Link-ondersteuning.

Hoe installeer ik de schakelaar in een rek?

Bevestig de meegeleverde montagebeugels aan beide zijden van de schakelaar met de schroeven. Plaats de schakelaar in het rek en schroef de beugels vast aan de rekstijlen met geschikte bouten (niet meegeleverd). Zorg ervoor dat het rek stabiel en geaard is.

Welke soorten kabels moet ik gebruiken voor de Ethernet-poorten?

Gebruik Ethernet RJ45-kabels van categorie 5e of hoger voor Gigabit-verbindingen. Gebruik voor SFP-poorten compatibele SFP-modules voor glasvezel of koper.

Hoe configureer ik VLAN's op de schakelaar?

Ga naar de webinterface via http://192.168.0.1. Ga naar de sectie VLAN of 802.1Q VLAN. Maak VLAN's aan door er een ID en naam aan toe te wijzen en wijs vervolgens de gewenste poorten toe in de modus Tagged of Untagged naar wens.

Wat is de garantieperiode van de TP-Link T1600G28TS?

De beperkte garantie van TP-Link is over het algemeen 2 jaar vanaf de aankoopdatum (tenzij anders vermeld op de verpakking). Raadpleeg de handleiding voor de exacte voorwaarden.

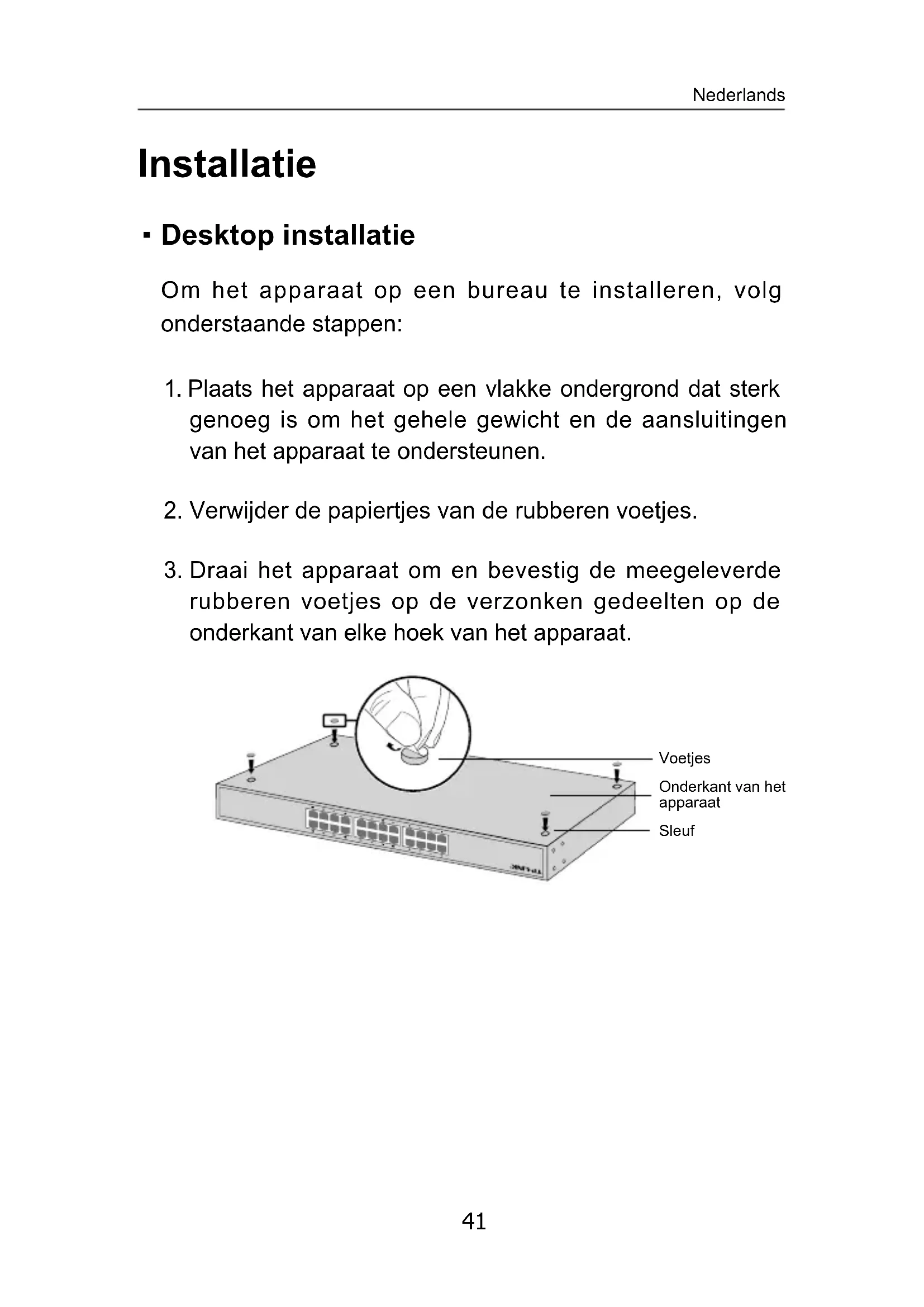

GEBRUIKSAANWIJZING T1600G28TS TP-LINK

Om het apparaat op een bureau te installeren, volg onderstaande stappen:

1. Plaats het apparaat op een vlakke ondergrond dat sterk genoeg is om het gehele gewicht en de aansluitingen van het apparaat te ondersteunen.
2. Verwijder de papiertjes van de rubberen voetjes.

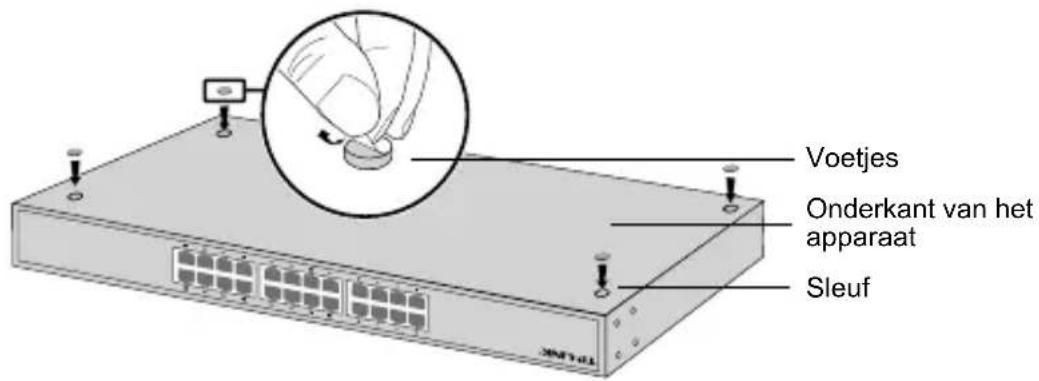

3. Draai het apparaat om en bevestig de meegeleverde rubberen voetjes op de verzonken gedeelten op de onderkant van elke hoek van het apparaat.

Voetjes Onderkant van het apparaat Sleuf

- Rek installatie

Om het apparaat in een rek te installeren, volg de onderstaande beschreven instructies:

1. Controleer de aarding en de stabiliteit van het rek.

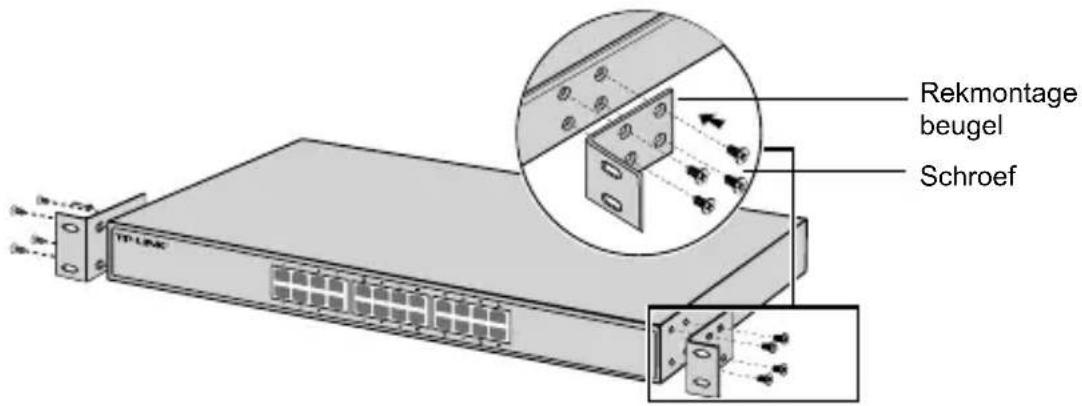

2. Bevestig de meegeleverde rek-montage beugels aan beide kanten van het apparaat met behulp van de meegeleverde schroeven.

Rekmontage beugel Schroef

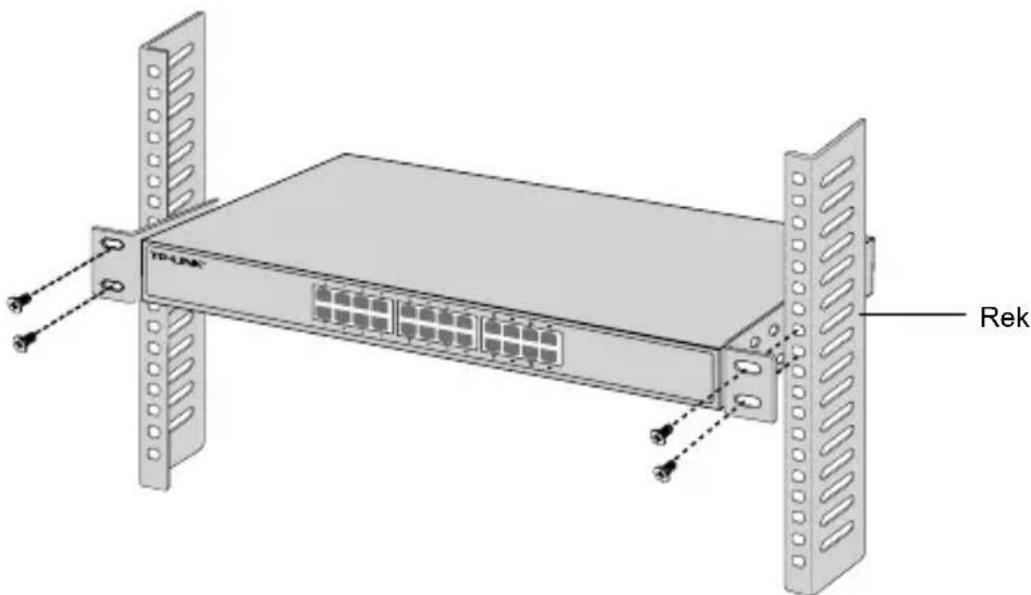

1. Nadat de beugels aan het apparaat bevestigd zijn, gebruikt u geschikte schroeven (niet meegeleverd) om de beugels aan het rek te bevestigen.

TEL-Link Rek

Verbinding

- Ethernet poort

Verbind een ethernet poort van de switch met de computer met behulp van een RJ45 kabel zoals op het volgende figuur weergegeven.

RJ45 kabel

- SFP poort

Voor switches met SFP poorten kunt u een SFP poort met een SFP module verbinden. Wanneer een SFP transceiver is geinstalleerd in een sleuf en deze heeft een geldige verbinding op de poort, dan zal de bijbehorende RJ45 poort uitgeschakeld worden en kan deze niet gebruikt worden.

TF-LINC SFP poort SFP module

- Console Poort

Voor switches met een console poort, u kunt de console poort met uw computer verbinden door middel van een console kabel. Vervolgens kunt u de CLI laden om uw switch te beheren.

Steek de vrouwelijke connector van de meegeleverde stroomkabel in het stopcontact van het apparaat en de mannelijke connector in het stopcontact.

- Configureer de switch met behulp van de GUI

1. Stel het IP adres van uw PC in, in hetzelfde subnet van de switch. Het IP adres is 192.168.0.x ("x" is elk nummer variërend tussen 2 en 254); het subnetmasker is 255.255.255.0
2. Open een webbrowser en typ het standaard beheer adres http://192.168.0.1 in in de adresbalk van de browser en druk daarna op de Enter toets.
3. Voer admin in voor zowel de Gebruikersnaam als het wachtwoord, beide in kleine letters. Klik vervolgens op de Login knop of druk op de Enter toets.
4. Na een succesvolle login kunt u de switch op de beheer pagina configureren.

- Configureer de switch door gebruik te maken van de CLI (Alleen voor Smart Switches en Managed Switches)

U kunt inloggen op de switch en toegang tot de CLI verkrijgen om de switch te beheren. Voor uitgebreide instructies over hoe u dit kunt doen, raadpleeg de CLI gids.

- Configureer de Switch door gebruik te maken van het hulpprogramma. (Alleen voor Easy Smart Switches)

U kunt de Easy Smart Configuration Utility gebruiken om uw gehele netwerken van Easy Smart Switches te beheren. Voor uitgebreide instructies over hoe u dit kunt doen, raadpleef de Utility Gebruikershandleiding.

Installation

Veiligheidsinformatie

• Als een product een aan/uit toets heeft, biedt die één mogelijkheid om het product uit te schakelen. Bij producten zonder aan/uit toets is de enige manier om het product volledig uit te schakelen het product of de netspanningadapter van de stroomtoevoer af te koppelen. Het afgekoppelde apparaat moet normaal kunnen worden gebruikt.
• Dit product niet openmaken of er onderhoud aan proberen te verrichten; u kunt blootgesteld worden aan gevaarlijke hoogspanning of andere risico's. Door het openmaken van een verzegelde component of verzegeld(e) product(en) komt de garantie te vervallen. Voor product service kunt u contact met ons opnemen.
• Dit product niet in de buurt van water gebruiken.

TP-LINK beperkte productgarantie

Geldt alleen voor producten van het merk TP-LINK.

DEZE GARANTIE GEEFT U SPECIFIEKE WETTELIJKE RECHTEN EN U KUNT NOG ANDERE RECHTEN HEBBEN, DIE PER LAND (OF PER PROVINCIE) KUNNEN VERSCHILLEN.

VOOR ZOVER TOEGESTAAN DOOR DE PLAATSELIJKE WETGEVING ZIJN DEZE GARANTIE EN HET VERMELDE VERHAAL EXCLUSIEF EN KOMEN DIE IN DE PLAATS VAN ALLE ANDERE GARANTIES, VERHALEN EN VOORWAARDEN.

TP-LINK geeft garantie op het hardware product van het merk TP-LINK in de originele verpakking voor gebreken in materialen en fabricage indien normaal gebruikt in overeenstemming met de richtlijnen van TP-LINK gedurende een bepaalde periode afhankelijk van de service ter plaatse vanaf de oorspronkelijke datum van aanschaf via de detailhandel door de eindgebruiker-koper.
