Ürün Tipi	Ağ Anahtarı
Marka	TP-Link
Model	T1600G28TS
Port Sayısı	24 Gigabit Ethernet RJ45 bağlantı noktası + 4 SFP yuvası
Güç Kaynağı	100-240 V AC, 50/60 Hz
Güç Tüketimi	Maks. 20,16 W
Boyutlar (U x D x Y)	440 x 180 x 44 mm
Ağırlık	2,5 kg
Çalışma Sıcaklığı	0 °C - 40 °C
Çalışma Nemi	%10 - %90 (yoğuşmasız)
Kurulum	Masaüstü veya 19 inç raf
Yönetim Arayüzü	Web (HTTP/HTTPS), CLI (konsol), SNMP
Desteklenen Protokoller	IEEE 802.3, 802.3u, 802.3ab, 802.3x, 802.1Q, 802.1p
Güvenlik Özellikleri	VLAN (802.1Q), ACL, IGMP Snooping, DHCP Snooping
QoS Özellikleri	Port bazlı önceliklendirme, 802.1p, DSCP
Gelişmiş Özellikler	Link Toplama (LACP), Spanning Tree (STP/RSTP/MSTP), Port Yansıtma
LED Göstergeleri	Güç, port başına bağlantı/aktivite, hız
Paket İçeriği	Anahtar, güç kablosu, raf montaj kiti, kauçuk ayaklar, hızlı kurulum kılavuzu
Bakım ve Temizlik	Cihazı fişten çekin ve kuru, yumuşak bir bez kullanın. Kimyasal veya aşındırıcı ürünler kullanmayın.
Garanti	TP-Link sınırlı garantisi (kesin süre için kılavuza bakın)
Onarılabilirlik	Cihazı sökmeyin. Herhangi bir onarım için TP-Link müşteri hizmetleri veya yetkili bir servis merkeziyle iletişime geçin.

Sık sorulan sorular - T1600G28TS TP-LINK

TP-Link T1600G28TS anahtarı nasıl sıfırlanır?

Anahtarı sıfırlamak için, Reset düğmesine (ön veya arkada bulunur) LED'ler yanıp sönene kadar yaklaşık 10 saniye basılı tutun. Düğmeyi bırakın. Fabrika ayarları geri yüklenecektir.

Anahtarın varsayılan IP adresi nedir?

Varsayılan IP adresi 192.168.0.1 ve alt ağ maskesi 255.255.255.0'dır.

Web yönetim arayüzüne nasıl erişilir?

Bir web tarayıcısı açın ve adres çubuğuna http://192.168.0.1 yazın. Kullanıcı adı ve şifre için varsayılan kimlik bilgileri olan admin kullanın, ardından Giriş düğmesine tıklayın.

Varsayılan kimlik bilgileri nelerdir?

Varsayılan kimlik bilgileri: kullanıcı adı admin ve şifre admin (küçük harflerle).

SFP modülü nasıl bağlanır?

SFP yuvasının koruyucu kapağını çıkarın. SFP modülünü (örneğin bir medya dönüştürücü) dikkatlice yerine oturana kadar takın. Fiber optik veya Ethernet kablosunu modüle bağlayın.

Anahtar açılmazsa ne yapmalıyım?

Güç kablosunun anahtara ve çalışan bir elektrik prizine doğru şekilde takıldığını kontrol edin. Varsa güç anahtarının AÇIK konumda olduğundan emin olun. Sorun devam ederse TP-Link desteğiyle iletişime geçin.

Anahtar rafa nasıl monte edilir?

Verilen montaj braketlerini vidalarla anahtarın her iki tarafına sabitleyin. Anahtarı rafa yerleştirin ve braketleri uygun cıvatalarla (verilmez) raf direklerine vidalayın. Rafın sabit ve topraklanmış olduğundan emin olun.

Ethernet bağlantı noktaları için hangi tür kablolar kullanılmalıdır?

Gigabit bağlantılar için Ethernet RJ45 kategori 5e veya üzeri kablolar kullanın. SFP bağlantı noktaları için fiber veya bakır uyumlu SFP modülleri kullanın.

Anahtarda VLAN nasıl yapılandırılır?

http://192.168.0.1 üzerinden web arayüzüne erişin. VLAN veya 802.1Q VLAN bölümüne gidin. Bir kimlik ve ad atayarak VLAN'lar oluşturun, ardından ihtiyacınıza göre istenen bağlantı noktalarını Tagged veya Untagged moduna atayın.

TP-Link T1600G28TS garantisi ne kadar süreyle geçerlidir?

TP-Link sınırlı garantisi genellikle satın alma tarihinden itibaren 2 yıldır (ambalajda aksi belirtilmedikçe). Kesin koşullar için kılavuza bakın.

KULLANIM KILAVUZU T1600G28TS TP-LINK

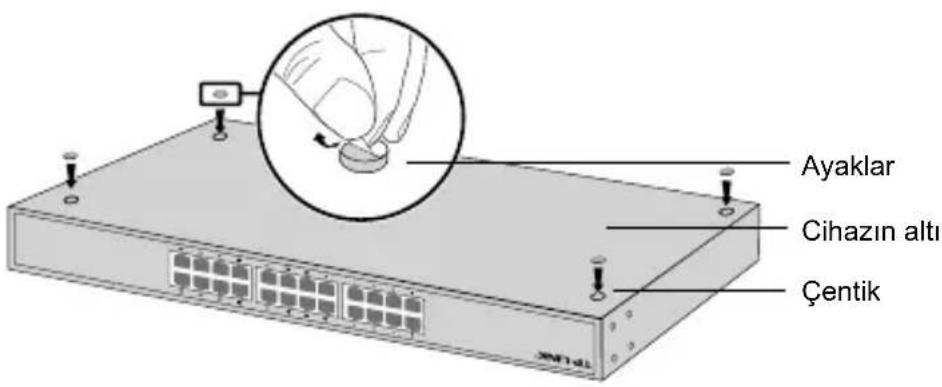

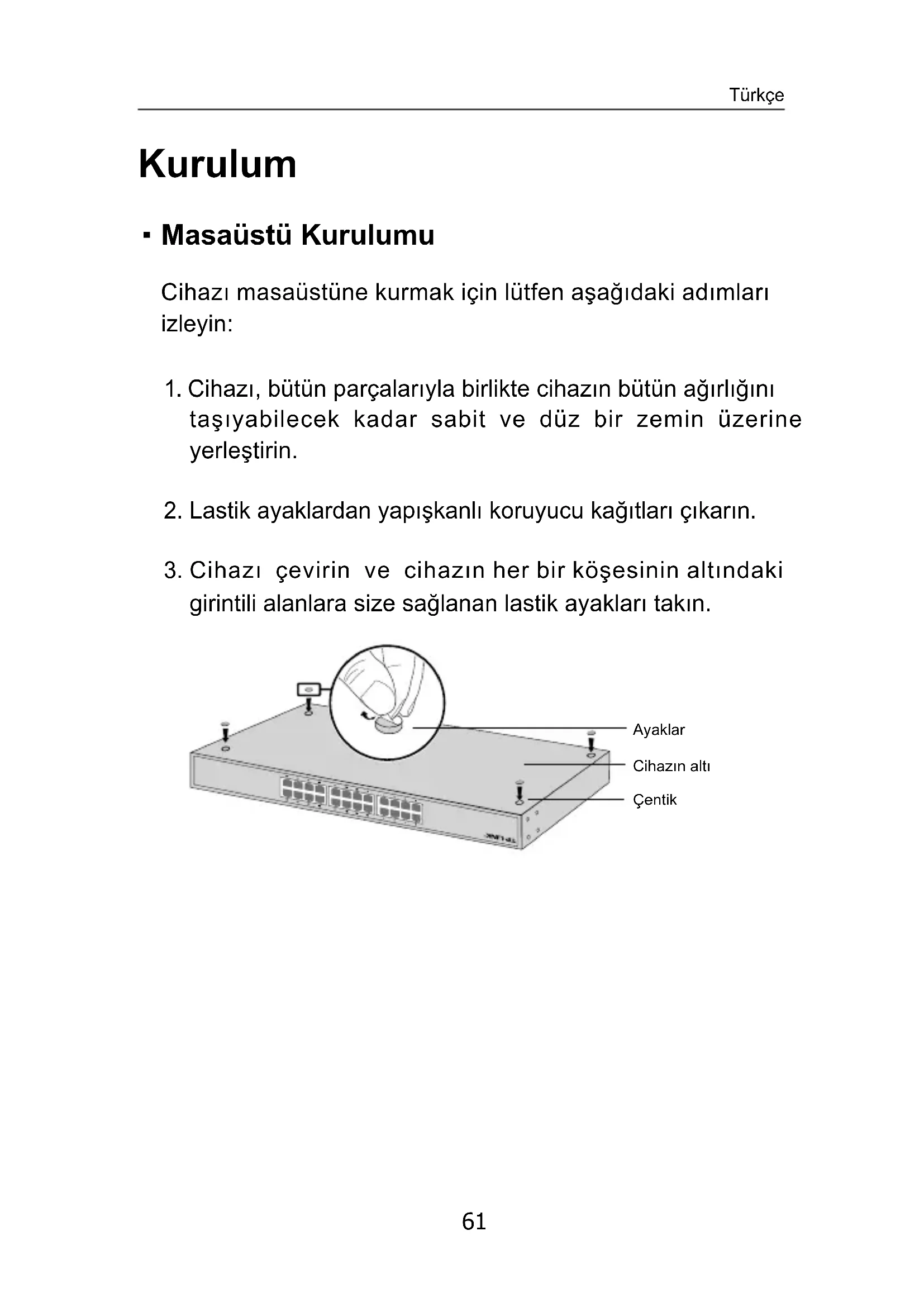

Cihazı masaüstüne kurmak için lütfen aşağıdaki adımları izleyin:

1. Cihazı, bütün parçalarıyla birlikte cihazın bütün ağırlığını taşıyabilecek kadar sabit ve düz bir zemin üzerine yerleştirin.
2. Lastik ayaklardan yapışkanlı koruyucu kağıtları çıkarın.
3. Cihazı çevirin ve cihazın her bir köşesinin altındaki girintili alanlara size sağlanan lastik ayakları takın.

Ayaklar Cihazın altı Çentik

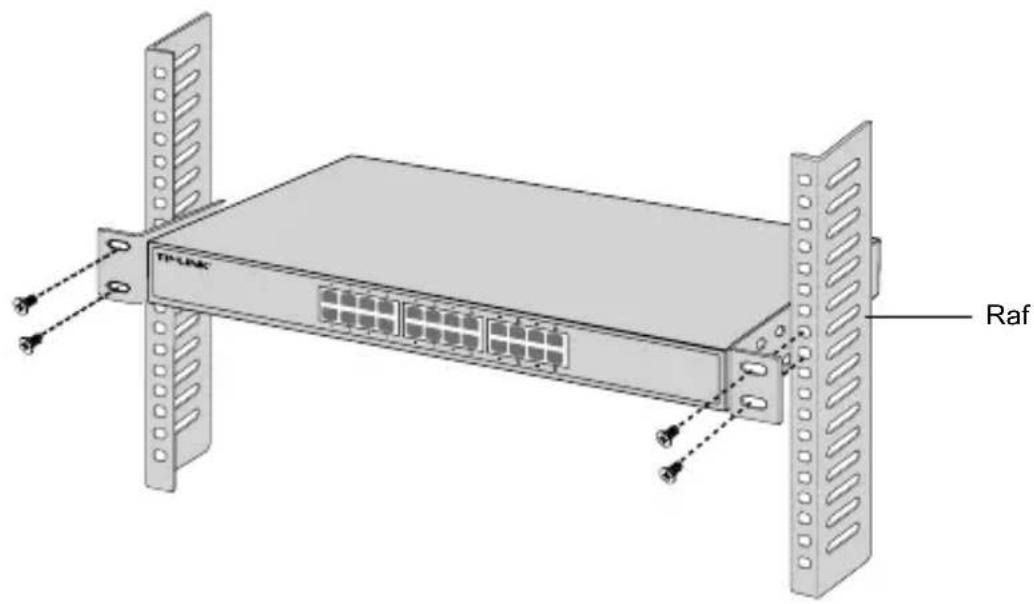

- Raf Kurulumu

Cihazı rafa monte etmek için aşağıda tanımlanan talimatları izleyin:

1. Rafın temelini ve sabitliğini kontrol edin.
2. Sağlanan vidalar ile cihazın her bir tarafına raf montajını sağlamlaştırın.

Raf Montaji Desteği Vida

1. Destekler cihaza takıldıktan sonra, rafa sabitlemek için uygun vidalar (beraberinde gelen vidalar değil) kullanın.

TI-PINK Raf

Bağlantı

- Ethernet Portu

Switch'in Ethernet portunu RJ45 kablosu ile bilgisayara aşağıdaki şekilde gösterildiği gibi bağlayın.

RJ45 Kablo

- SFP Portu

SFP portlu switch'ler için, SFP portunu SFP modülüne bağlayabilirsiniz. Eğer switch'te SFP alıcı-verici bir modül takılıysa ve port üzerinde bir bağlantı varsa, ilgili RJ45 portu devre dışı kalacaktır ve kullanılamayacaktır.

TF-LINK SFP Portu SFP Modülü

- Konsol Portu

Konsol portuna sahip switch'lerde, konsol kablosu kullanarak bilgisayarınız ile konsol portuna bağlanabilirsiniz. Ardından. switch'i yönetmek için CLI arayüzüne erişebilirsiniz.

Ürünle birlikte gelen güç kablosunu kullanarak cihaza enerji sağlayınız.

- Switch'i GUI kullanarak Yapılandırma

1. Bilgisayarınızın IP adresini switch ile aynı alt ağda olacak şekilde belirleyin. IP adresi 192.168.0.x'dır. (x değeri 2 ila 254 arasında herhangi bir sayıdır.); Alt Ağ Maskesi 255.255.255.0 'dır.
2. Bir web tarayıcısı açın ve tarayıcının adres alanına varsayılan yönetim adresi olan http://192.168.0.1'i yazın ve Enter tuşuna basın.
3. Varsayılan User Name (Kullanıcı Adı) ve Password (Şifre)'si için admin kelimesini girin. Kullanıcı Adı ve Şifre'nin tamamı küçük harflerden oluşmaktadır. Sonrasında Login (Oturum Aç) butonuna tıklayın veya Enter tuşuna basın.
4. Arayüze başarılı bir şekilde giriş yaptıktan sonra, yönetim sayfasından switch'i yapılandırabilirsiniz.

- Switch'i CLI Arayüzü Üzerinden Yapılandırma (Sadece Akıllı Switch'ler ve Yönetilebilir Switch'ler İçindir)

Switch üzerinde oturum açabilir ve switch'i yönetmek için CLI arayüzüne erişebilirsiniz. Nasıl yapacağınıza dair daha detaylı bilgi için lütfen CLI Kılavuzuna bakınız.

- Swi tch'i Yardımcı Ya zıl im İle Ya pılan dırm a (Sadece Kolay Akıllı Switch'ler içindir.)

Easy Smart Switch'lerin bütün ağlarını merkezi olarak yönetmek için Easy Smart Yapılandırma Yardımcı Uygulamasını kullanabilirsiniz. Nasıl yapacağınıza dair daha detaylı bilgi için lütfen Yardımcı Yazılım Kullanıcı Kılavuzuna bakınız.

Deutsch

Sicherheitsinformation

• Cihazın açma/kapama düğmesi varsa, bu cihazı açma/kapama işlemi için kullanılabilecek yollardan biridir. Açma/Kapama düğmesi olmayan ürünler için, cihazı kapatmak için güç adaptörü ile bağlantısının kesilmesi gerekmektedir. Bağlantısı kesilen cihaz yeniden takıldığında çalışır durumda olmalıdır.
• Cihazın içini açmaya veya tamir etmeye çalışmayınız, zira yüksek voltaj ve diğer risklere maruz kalabilirsiniz. Kapalı bir ürünün veya ürün aksesuarının yetkili olmayan kişilerce açılması önerilmez ve bu işlem cihazı garanti dışı bırakacaktır. Ürününüz hakkında servis hizmeti için, lütfen bizlerle irtibata geçiniz.
• Ürünü sıvı ortamların yakınında çalıştırmayınız.

TP-LINK Limitli Ürün Garantisi

Yanlız TP-LINK Marka Ürünler için.

BU GARANTI SİZE ÇEŞİTLİ KANUNİ HAKLAR SAĞLAR, AYRICA YEREL UYGULAMALARDA (ÜLKE/EYALET) BÖLGE BAZINDA FARKLI HAKLARA DA SAHİP OLUNABİLİR.

İŞBU GARANTİ BELGESİ VE YAPTIRIMLAR TAMAMEN ÖZELDİR VE YEREL KANUNLARIN BELİRTTİĞİ ÖLÇÜLER ÇERÇEVESİNDE DİĞER GARANTİ BELGELERİ VEYA YAPTIRIMLARİN YERİNE GEÇMEKTEDİR.

TP-LINK, original kutu içerisinde yer alan TP-LINK markasına ait donanım ürününün, TP-LINK kılavuzlarında belirtildiği şekilde normal kullanımı durumunda son kullanıcıının satın aldığı tarihten itibaren yerel makamların uygun gördüğü ve yasalarda belirtilen süre boyunca işçilik veya kullanılan parçalar sebebiyle arızalanmayacağını taahhüt eder.
