Ürün Tipi	Yönetilebilir Ağ Anahtarı
Marka	TP-Link
Model	JetStream T2700G-28TQ
Boyutlar	440 x 220 x 44 mm (1U)
Ağırlık	Yaklaşık 4,5 kg
Güç Kaynağı	Entegre güç kablosu, tipik güç tüketimi 120 W
Portlar	24 adet RJ45 10/100/1000 Mbps port, 4 adet SFP+ 10 Gbps port, 1 adet RJ45 konsol port
Ana Fonksiyonlar	L2+ yönetimi, VLAN, QoS, ACL, SNMP, CLI, web arayüzü, gelişmiş güvenlik (802.1X, DHCP snooping, ARP inspection)
Yönetim Arayüzü	Web (HTTP/HTTPS), CLI (konsol, SSH, Telnet), SNMP v1/v2c/v3
Montaj	Masa veya 19 inç raf (1U), montaj braketleri dahildir
Bakım ve Temizlik	Cihazı fişten çekin, kuru bir bezle temizleyin. Sıvı veya aerosol kullanmayın.
Güvenlik	Topraklı priz kullanın. Kasayı açmayın. Elektrik çarpması riski. Sudan ve nemden kaçının.
Yedek Parçalar ve Tamir Edilebilirlik	Kullanıcı tarafından tamir edilebilir parça yoktur. TP-Link desteğine başvurun. Açılması garantiyi geçersiz kılar.
Garanti	Sınırlı garanti (süre ambalaj üzerinde belirtilmiştir).
Genel Bilgiler	Varsayılan IP adresi: 192.168.0.1. Kullanıcı adı/şifre: admin/admin. İşletmeler için JetStream serisi.
Çalışma Sıcaklığı	0°C ile 40°C arası
Çalışma Nemi	%10 ile %90 arası (yoğuşmasız)
Üretici	TP-Link Technologies Co., Ltd.

Sık sorulan sorular - JetStream T2700G-28TQ TP-LINK

Anahtarı fabrika ayarlarına nasıl sıfırlarım?

Anahtarı sıfırlamak için cihazın önündeki Reset düğmesine yaklaşık 10 saniye basılı tutun. Anahtar varsayılan ayarlarla (IP adresi 192.168.0.1, kullanıcı adı/şifre admin/admin) yeniden başlayacaktır.

Yönetim arayüzüne nasıl erişirim?

Bilgisayarınızı anahtarın Ethernet portlarından birine bağlayın. Bilgisayarı 192.168.0.x alt ağında sabit bir IP adresiyle (örneğin 192.168.0.10) yapılandırın. Bir tarayıcı açın ve http://192.168.0.1 adresini girin. admin kullanıcı adı ve admin şifresiyle oturum açın.

Varsayılan IP adresi nedir?

Anahtarın varsayılan IP adresi 192.168.0.1'dir. Alt ağ maskesi 255.255.255.0'dır.

Bir VLAN nasıl yapılandırılır?

Web arayüzüne giriş yapın. VLAN > 802.1Q VLAN bölümüne gidin. Bir ID (örneğin 10) ve ad ile yeni bir VLAN oluşturun. İhtiyacınıza göre istenen portları Tagged veya Untagged modunda ekleyin. Untagged portlar için PVID yapılandırmayı unutmayın.

Donanım yazılımı nasıl güncellenir?

TP-Link resmi sitesinden en son donanım yazılımını indirin. Web arayüzünde System Tools > Firmware Upgrade bölümüne gidin. İndirilen dosyayı seçin ve Upgrade'e tıklayın. Güncelleme sırasında gücü kesmeyin.

Ürünün garantisi nedir?

Anahtar, TP-Link sınırlı garantisi kapsamındadır. Kesin süre ürün ambalajında belirtilmiştir. Garanti, normal kullanımda malzeme ve işçilik hatalarını kapsar. Kasanın açılması garantiyi geçersiz kılar.

Anahtarı bir rafa monte edebilir miyim?

Evet, anahtar 19 inç (1U) raf montajı için tasarlanmıştır. Cihazı rafa sabitlemek için verilen montaj braketlerini ve uygun vidaları (verilmez) kullanın. Rafın sağlam ve topraklı olduğundan emin olun.

Hangi SFP modülleri uyumludur?

Anahtar, standart 10 Gbps SFP+ modüllerini (fiber optik veya bakır) kabul eder. TP-Link kendi modüllerini önerir, örneğin tek modlu fiber için TL-SM321 veya çok modlu için TL-SM421. MSA standartlarına uygun modüller genellikle çalışır.

Anahtar nasıl temizlenir?

Temizlemeden önce anahtarın fişini çekin. Yüzeyi silmek için yumuşak ve kuru bir bez kullanın. Asla sıvı kimyasallar veya aerosol kullanmayın. Havalandırma deliklerine nem girmesinden kaçının.

Anahtar açılmazsa ne yapmalıyım?

Güç kablosunun hem anahtara hem de çalışan bir prize doğru şekilde takıldığını kontrol edin. Mümkünse başka bir priz veya kablo deneyin. Güç göstergesi yanmıyorsa, TP-Link teknik desteğine başvurun.

KULLANIM KILAVUZU JetStream T2700G-28TQ TP-LINK

Cihazı masaüstüne kurmak için lütfen aşağıdaki adımları izleyin:

1. Cihazı, bütün parçalarıyla birlikte cihazın bütün ağırlığını taşıyabilecek kadar sabit ve düz bir zemin üzerine yerleştirin.
2. Lastik ayaklardan yapışkanlı koruyucu kağıtları çıkarın.
3. Cihazı çevirin ve cihazın her bir köşesinin altındaki girintili alanlara size sağlanan lastik ayakları takın.

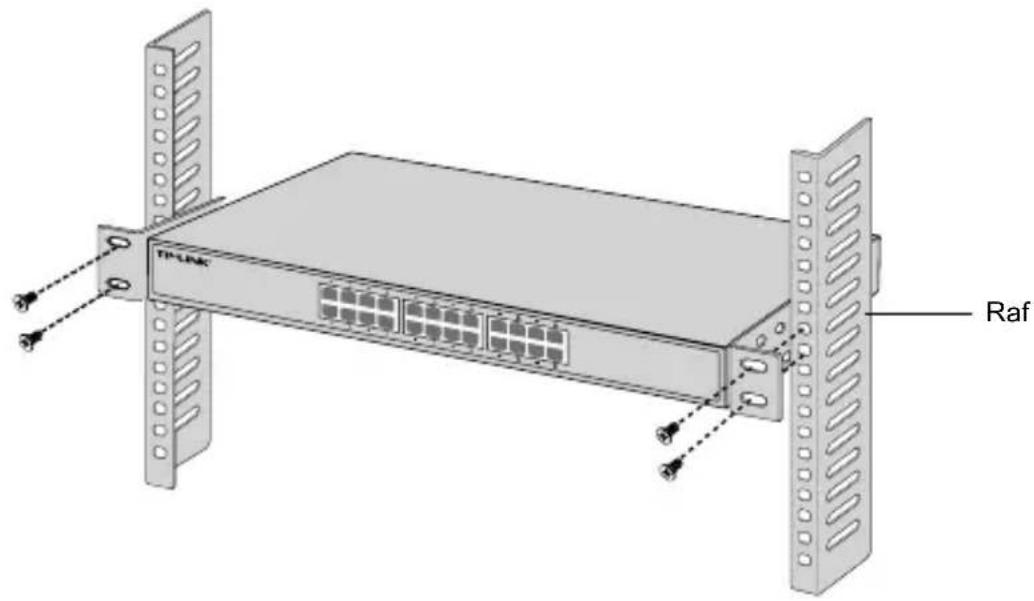

- Raf Kurulumu

Cihazı rafa monte etmek için aşağıda tanımlanan talimatları izleyin:

1. Rafın temelini ve sabitliğini kontrol edin.
2. Sağlanan vidalar ile cihazın her bir tarafına raf montajını sağlamlaştırın.

1. Destekler cihaza takıldıktan sonra, rafa sabitlemek için uygun vidalar (beraberinde gelen vidalar değil) kullanın.

Bağlantı

- Ethernet Portu

Switch'in Ethernet portunu RJ45 kablosu ile bilgisayara aşağıdaki şekilde gösterildiği gibi bağlayın.

- SFP Portu

SFP portlu switch'ler için, SFP portunu SFP modülüne bağlayabilirsiniz. Eğer switch'te SFP alıcı-verici bir modül takılıysa ve port üzerinde bir bağlantı varsa, ilgili RJ45 portu devre dışı kalacaktır ve kullanılamayacaktır.

- Konsol Portu

Konsol portuna sahip switch'lerde, konsol kablosu kullanarak bilgisayarınız ile konsol portuna bağlanabilirsiniz. Ardından. switch'i yönetmek için CLI arayüzüne erişebilirsiniz.

Ürünle birlikte gelen güç kablosunu kullanarak cihaza enerji sağlayınız.

- Switch'i GUI kullanarak Yapılandırma

1. Bilgisayarınızın IP adresini switch ile aynı alt ağda olacak şekilde belirleyin. IP adresi 192.168.0.x'dır. (x değeri 2 ila 254 arasında herhangi bir sayıdır.); Alt Ağ Maskesi 255.255.255.0 'dır.
2. Bir web tarayıcısı açın ve tarayıcının adres alanına varsayılan yönetim adresi olan http://192.168.0.1'i yazın ve Enter tuşuna basın.
3. Varsayılan User Name (Kullanıcı Adı) ve Password (Şifre)'si için admin kelimesini girin. Kullanıcı Adı ve Şifre'nin tamamı küçük harflerden oluşmaktadır. Sonrasında Login (Oturum Aç) butonuna tıklayın veya Enter tuşuna basın.
4. Arayüze başarılı bir şekilde giriş yaptıktan sonra, yönetim sayfasından switch'i yapılandırabilirsiniz.

- Switch'i CLI Arayüzü Üzerinden Yapılandırma (Sadece Akıllı Switch'ler ve Yönetilebilir Switch'ler İçindir)

Switch üzerinde oturum açabilir ve switch'i yönetmek için CLI arayüzüne erişebilirsiniz. Nasıl yapacağınıza dair daha detaylı bilgi için lütfen CLI Kılavuzuna bakınız.

- Swi tch'i Yardımcı Ya zıl im İle Ya pılan dırm a (Sadece Kolay Akıllı Switch'ler içindir.)

Easy Smart Switch'lerin bütün ağlarını merkezi olarak yönetmek için Easy Smart Yapılandırma Yardımcı Uygulamasını kullanabilirsiniz. Nasıl yapacağınıza dair daha detaylı bilgi için lütfen Yardımcı Yazılım Kullanıcı Kılavuzuna bakınız.

Deutsch

Sicherheitsinformation

• Cihazın açma/kapama düğmesi varsa, bu cihazı açma/kapama işlemi için kullanılabilecek yollardan biridir. Açma/Kapama düğmesi olmayan ürünler için, cihazı kapatmak için güç adaptörü ile bağlantısının kesilmesi gerekmektedir. Bağlantısı kesilen cihaz yeniden takıldığında çalışır durumda olmalıdır.
• Cihazın içini açmaya veya tamir etmeye çalışmayınız, zira yüksek voltaj ve diğer risklere maruz kalabilirsiniz. Kapalı bir ürünün veya ürün aksesuarının yetkili olmayan kişilerce açılması önerilmez ve bu işlem cihazı garanti dışı bırakacaktır. Ürününüz hakkında servis hizmeti için, lütfen bizlerle irtibata geçiniz.
• Ürünü sıvı ortamların yakınında çalıştırmayınız.

TP-LINK Limitli Ürün Garantisi

Yanlız TP-LINK Marka Ürünler için.

BU GARANTI SİZE ÇEŞİTLİ KANUNİ HAKLAR SAĞLAR, AYRICA YEREL UYGULAMALARDA (ÜLKE/EYALET) BÖLGE BAZINDA FARKLI HAKLARA DA SAHİP OLUNABİLİR.

İŞBU GARANTİ BELGESİ VE YAPTIRIMLAR TAMAMEN ÖZELDİR VE YEREL KANUNLARIN BELİRTTİĞİ ÖLÇÜLER ÇERÇEVESİNDE DİĞER GARANTİ BELGELERİ VEYA YAPTIRIMLARİN YERİNE GEÇMEKTEDİR.

TP-LINK, original kutu içerisinde yer alan TP-LINK markasına ait donanım ürününün, TP-LINK kılavuzlarında belirtildiği şekilde normal kullanımı durumunda son kullanıcıının satın aldığı tarihten itibaren yerel makamların uygun gördüğü ve yasalarda belirtilen süre boyunca işçilik veya kullanılan parçalar sebebiyle arızalanmayacağını taahhüt eder.
