Ürün Tipi	Yönetilebilir Katman 3 (L3) Anahtar
Model	JetStream T3700G-28TQ
Marka	TP-Link
Boyutlar (U x D x Y)	440 x 260 x 44 mm (1U)
Ağırlık	Yaklaşık 4,5 kg
Güç Kaynağı	AC 100-240 V, 50/60 Hz, dahili güç kaynağı
Portlar	24 adet RJ45 10/100/1000 Mbit/s port + 4 adet SFP+ 10 Gbit/s port
Konsol Portu	CLI yönetimi için 1 adet RJ45 konsol portu
Ana Özellikler	VLAN, QoS, bağlantı toplama, güvenlik (ACL, 802.1X), statik ve dinamik yönlendirme (RIP, OSPF), Web, CLI, SNMP ile yönetim
Kurulum	Masa üzeri (kauçuk ayaklar) veya raf (birlikte verilen aparatlarla)
Bakım ve Temizlik	Temizlemeden önce cihazın fişini çekin. Yumuşak ve kuru bir bez kullanın. Sıvı veya aşındırıcı ürünler kullanmayın.
Güvenlik	Suya veya neme maruz bırakmayın. Sökmeyin. Tüm onarımları yetkili personele bırakın.
Yedek Parçalar ve Onarılabilirlik	Yedek parçalar ve onarım için TP-Link teknik desteğe başvurun. Kasanın açılması garantiyi geçersiz kılar.
Garanti	TP-Link sınırlı garantisi, ambalaj üzerinde belirtilen süre (genellikle 3 yıl)
Varsayılan IP Adresi	http://192.168.0.1
Varsayılan Kimlik Bilgileri	Kullanıcı adı: admin, Şifre: admin (tümü küçük harf)
Çalışma Sıcaklığı	0 °C - 40 °C
Çalışma Nemi	%10 - %90 RH, yoğuşmasız
Sertifikalar	CE, FCC, RoHS

Sık sorulan sorular - JetStream T3700G-28TQ TP-LINK

Anahtarı bir masa üzerine nasıl kurarım?

Anahtarı düz ve sağlam bir yüzeye yerleştirin. Birlikte verilen kauçuk ayakların koruyucu filmlerini çıkarın ve cihazın altındaki dört köşeye yapıştırın.

Anahtarı bir rafa nasıl monte ederim?

Birlikte verilen vidaları kullanarak montaj braketlerini anahtarın her iki tarafına sabitleyin. Ardından uygun cıvatalar (verilmez) kullanarak anahtarı rafa sabitleyin. Rafın sağlam ve topraklanmış olduğundan emin olun.

Bir SFP modülü nasıl bağlanır?

SFP modülünü, yerine oturana kadar uygun yuvaya takın. Çıkarmak için tırnağı veya kolu nazikçe çekin. 10 Gbit/s standartlarıyla uyumlu modüller kullanın.

Web yönetim arayüzüne nasıl erişilir?

Bilgisayarınızı bir Ethernet kablosuyla anahtara bağlayın. Bilgisayarınıza 192.168.0.x alt ağında bir IP adresi yapılandırın (örn: 192.168.0.2, alt ağ maskesi 255.255.255.0). Bir tarayıcı açın ve http://192.168.0.1 adresini girin. Kullanıcı adı ve şifre olarak admin yazın.

Anahtarın varsayılan şifresi nedir?

Varsayılan kullanıcı adı ve şifre ikisi de admin'dir (küçük harf). Güvenlik nedeniyle ilk oturum açışta değiştirilmesi önerilir.

Anahtar fabrika ayarlarına nasıl sıfırlanır?

Reset düğmesine (ön veya arka panelde) LED'ler yanıp sönene kadar yaklaşık 10 saniye basılı tutun. Düğmeyi bırakın. Cihaz fabrika ayarlarıyla yeniden başlayacaktır.

Anahtar statik ve dinamik yönlendirmeyi destekliyor mu?

Evet, T3700G-28TQ, statik yönlendirmenin yanı sıra RIP ve OSPF dinamik protokollerini destekleyen bir Katman 3 anahtardır.

10 Gbit/s portlar için standart RJ45 kabloları kullanabilir miyim?

RJ45 portları 10/100/1000 Mbit/s uyumludur. 10 Gbit/s portlar, uygun SFP+ modülleri veya DAC (Doğrudan Bağlantı Bakır) kabloları gerektiren SFP+ portlarıdır.

Anahtar açılmazsa ne yapmalıyım?

Güç kablosunun cihaza ve çalışan bir prize doğru şekilde takıldığını kontrol edin. Farklı bir kablo veya prizle deneyin. Sorun devam ederse TP-Link desteğe başvurun.

Anahtar nasıl temizlenir?

Temizlemeden önce cihazın fişini çekin. Kasayı silmek için yumuşak ve kuru bir bez kullanın. Sıvı ürünler, spreyler veya aşındırıcı bezler kullanmayın.

KULLANIM KILAVUZU JetStream T3700G-28TQ TP-LINK

Cihazı masaüstüne kurmak için lütfen aşağıdaki adımları izleyin:

1. Cihazı, bütün parçalarıyla birlikte cihazın bütün ağırlığını taşıyabilecek kadar sabit ve düz bir zemin üzerine yerleştirin.
2. Lastik ayaklardan yapışkanlı koruyucu kağıtları çıkarın.
3. Cihazı çevirin ve cihazın her bir köşesinin altındaki girintili alanlara size sağlanan lastik ayakları takın.

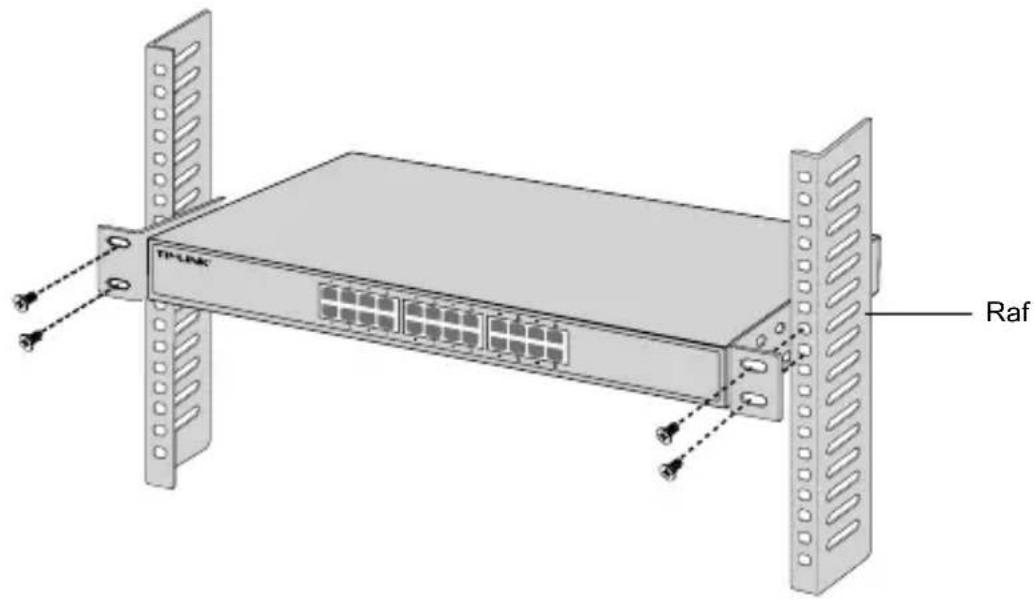

- Raf Kurulumu

Cihazı rafa monte etmek için aşağıda tanımlanan talimatları izleyin:

1. Rafın temelini ve sabitliğini kontrol edin.
2. Sağlanan vidalar ile cihazın her bir tarafına raf montajını sağlamlaştırın.

1. Destekler cihaza takıldıktan sonra, rafa sabitlemek için uygun vidalar (beraberinde gelen vidalar değil) kullanın.

Bağlantı

- Ethernet Portu

Switch'in Ethernet portunu RJ45 kablosu ile bilgisayara aşağıdaki şekilde gösterildiği gibi bağlayın.

- SFP Portu

SFP portlu switch'ler için, SFP portunu SFP modülüne bağlayabilirsiniz. Eğer switch'te SFP alıcı-verici bir modül takılıysa ve port üzerinde bir bağlantı varsa, ilgili RJ45 portu devre dışı kalacaktır ve kullanılamayacaktır.

- Konsol Portu

Konsol portuna sahip switch'lerde, konsol kablosu kullanarak bilgisayarınız ile konsol portuna bağlanabilirsiniz. Ardından. switch'i yönetmek için CLI arayüzüne erişebilirsiniz.

Ürünle birlikte gelen güç kablosunu kullanarak cihaza enerji sağlayınız.

- Switch'i GUI kullanarak Yapılandırma

1. Bilgisayarınızın IP adresini switch ile aynı alt ağda olacak şekilde belirleyin. IP adresi 192.168.0.x'dır. (x değeri 2 ila 254 arasında herhangi bir sayıdır.); Alt Ağ Maskesi 255.255.255.0 'dır.
2. Bir web tarayıcısı açın ve tarayıcının adres alanına varsayılan yönetim adresi olan http://192.168.0.1'i yazın ve Enter tuşuna basın.
3. Varsayılan User Name (Kullanıcı Adı) ve Password (Şifre)'si için admin kelimesini girin. Kullanıcı Adı ve Şifre'nin tamamı küçük harflerden oluşmaktadır. Sonrasında Login (Oturum Aç) butonuna tıklayın veya Enter tuşuna basın.
4. Arayüze başarılı bir şekilde giriş yaptıktan sonra, yönetim sayfasından switch'i yapılandırabilirsiniz.

- Switch'i CLI Arayüzü Üzerinden Yapılandırma (Sadece Akıllı Switch'ler ve Yönetilebilir Switch'ler İçindir)

Switch üzerinde oturum açabilir ve switch'i yönetmek için CLI arayüzüne erişebilirsiniz. Nasıl yapacağınıza dair daha detaylı bilgi için lütfen CLI Kılavuzuna bakınız.

- Swi tch'i Yardımcı Ya zıl im İle Ya pılan dırm a (Sadece Kolay Akıllı Switch'ler içindir.)

Easy Smart Switch'lerin bütün ağlarını merkezi olarak yönetmek için Easy Smart Yapılandırma Yardımcı Uygulamasını kullanabilirsiniz. Nasıl yapacağınıza dair daha detaylı bilgi için lütfen Yardımcı Yazılım Kullanıcı Kılavuzuna bakınız.

Deutsch

Sicherheitsinformation

• Cihazın açma/kapama düğmesi varsa, bu cihazı açma/kapama işlemi için kullanılabilecek yollardan biridir. Açma/Kapama düğmesi olmayan ürünler için, cihazı kapatmak için güç adaptörü ile bağlantısının kesilmesi gerekmektedir. Bağlantısı kesilen cihaz yeniden takıldığında çalışır durumda olmalıdır.
• Cihazın içini açmaya veya tamir etmeye çalışmayınız, zira yüksek voltaj ve diğer risklere maruz kalabilirsiniz. Kapalı bir ürünün veya ürün aksesuarının yetkili olmayan kişilerce açılması önerilmez ve bu işlem cihazı garanti dışı bırakacaktır. Ürününüz hakkında servis hizmeti için, lütfen bizlerle irtibata geçiniz.
• Ürünü sıvı ortamların yakınında çalıştırmayınız.

TP-LINK Limitli Ürün Garantisi

Yanlız TP-LINK Marka Ürünler için.

BU GARANTI SİZE ÇEŞİTLİ KANUNİ HAKLAR SAĞLAR, AYRICA YEREL UYGULAMALARDA (ÜLKE/EYALET) BÖLGE BAZINDA FARKLI HAKLARA DA SAHİP OLUNABİLİR.

İŞBU GARANTI BELGESİ VE YAPTIRIMLAR TAMAMEN ÖZELDİR VE YEREL KANUNLARIN BELİRTTİĞİ ÖLÇÜLER ÇERÇEVESİNDE DİĞER GARANTI BELGELERİ VEYA YAPTIRIMLARİN YERİNE GEÇMEKTEDİR.

TP-LINK, original kutu içerisinde yer alan TP-LINK markasına ait donanım ürününün, TP-LINK kılavuzlarında belirtildiği şekilde normal kullanımı durumunda son kullanıcıının satın aldığı tarihten itibaren yerel makamların uygun gördüğü ve yasalarda belirtilen süre boyunca işçilik veya kullanılan parçalar sebebiyle arızalanmayacağını taahhüt eder.
