Producttype	Beheerbare Layer 3 (L3)-switch
Model	JetStream T3700G-28TQ
Merk	TP-Link
Afmetingen (L x D x H)	440 x 260 x 44 mm (1U)
Gewicht	Ongeveer 4,5 kg
Voeding	AC 100-240 V, 50/60 Hz, interne voeding
Poorten	24 RJ45-poorten 10/100/1000 Mbit/s + 4 SFP+-poorten 10 Gbit/s
Consolepoort	1 RJ45-consolepoort voor CLI-beheer
Belangrijkste functies	VLAN, QoS, linkaggregatie, beveiliging (ACL, 802.1X), statisch en dynamisch routeren (RIP, OSPF), beheer via web, CLI, SNMP
Installatie	Op bureau (rubberen voetjes) of in rack (meegeleverde beugels)
Onderhoud en reiniging	Haal de stekker uit het stopcontact voordat u het apparaat reinigt. Gebruik een zachte, droge doek. Gebruik geen vloeibare of schurende producten.
Veiligheid	Niet blootstellen aan water of vocht. Niet demonteren. Laat reparaties over aan gekwalificeerd personeel.
Onderdelen en repareerbaarheid	Neem contact op met de technische ondersteuning van TP-Link voor onderdelen en reparatie. Het openen van de behuizing maakt de garantie ongeldig.
Garantie	Beperkte garantie van TP-Link, duur aangegeven op de verpakking (meestal 3 jaar)
Standaard IP-adres	http://192.168.0.1
Standaard inloggegevens	Gebruikersnaam: admin, Wachtwoord: admin (allemaal kleine letters)
Bedrijfstemperatuur	0 °C tot 40 °C
Bedrijfsvochtigheid	10% tot 90% RV zonder condensatie
Certificeringen	CE, FCC, RoHS

Veelgestelde vragen - JetStream T3700G-28TQ TP-LINK

Hoe installeer ik de switch op een bureau?

Plaats de switch op een vlak en stevig oppervlak. Verwijder de beschermfolie van de meegeleverde rubberen voetjes en plak ze op de vier hoeken aan de onderkant van het apparaat.

Hoe monteer ik de switch in een rack?

Bevestig de montagebeugels aan beide zijden van de switch met de meegeleverde schroeven. Gebruik vervolgens geschikte bouten (niet meegeleverd) om de switch aan het rack te bevestigen. Zorg ervoor dat het rack stabiel en geaard is.

Hoe sluit ik een SFP-module aan?

Plaats de SFP-module in de daarvoor bestemde gleuf totdat deze vastklikt. Om deze te verwijderen, trekt u voorzichtig aan het lipje of de hendel. Gebruik modules die compatibel zijn met 10 Gbit/s-normen.

Hoe krijg ik toegang tot de webgebaseerde beheerinterface?

Sluit uw computer aan op de switch via een Ethernet-kabel. Configureer uw computer met een IP-adres in het subnet 192.168.0.x (bijv.: 192.168.0.2, subnetmasker 255.255.255.0). Open een webbrowser en voer http://192.168.0.1 in. Voer admin in als gebruikersnaam en wachtwoord.

Wat is het standaardwachtwoord van de switch?

De standaard gebruikersnaam en het standaardwachtwoord zijn beide admin (kleine letters). Om veiligheidsredenen wordt aanbevolen deze bij de eerste aanmelding te wijzigen.

Hoe reset ik de switch naar de fabrieksinstellingen?

Houd de Reset-knop (op het voor- of achterpaneel) ongeveer 10 seconden ingedrukt tot de LED's knipperen. Laat de knop los. Het apparaat wordt opnieuw opgestart met de fabrieksinstellingen.

Ondersteunt de switch statisch en dynamisch routeren?

Ja, de T3700G-28TQ is een Layer 3-switch die statisch routeren ondersteunt, evenals de dynamische protocollen RIP en OSPF.

Kan ik standaard RJ45-kabels gebruiken voor de 10 Gbit/s-poorten?

De RJ45-poorten zijn compatibel met 10/100/1000 Mbit/s. De 10 Gbit/s-poorten zijn de SFP+-poorten die SFP+-modules of geschikte DAC-kabels (Direct Attach Copper) vereisen.

Wat te doen als de switch niet aangaat?

Controleer of de stroomkabel correct is aangesloten op het apparaat en op een werkend stopcontact. Test met een andere kabel of ander stopcontact. Als het probleem aanhoudt, neem dan contact op met de ondersteuning van TP-Link.

Hoe reinig ik de switch?

Haal de stekker uit het stopcontact voordat u gaat reinigen. Gebruik een zachte, droge doek om de behuizing af te vegen. Gebruik geen vloeibare producten, sprays of schurende doeken.

GEBRUIKSAANWIJZING JetStream T3700G-28TQ TP-LINK

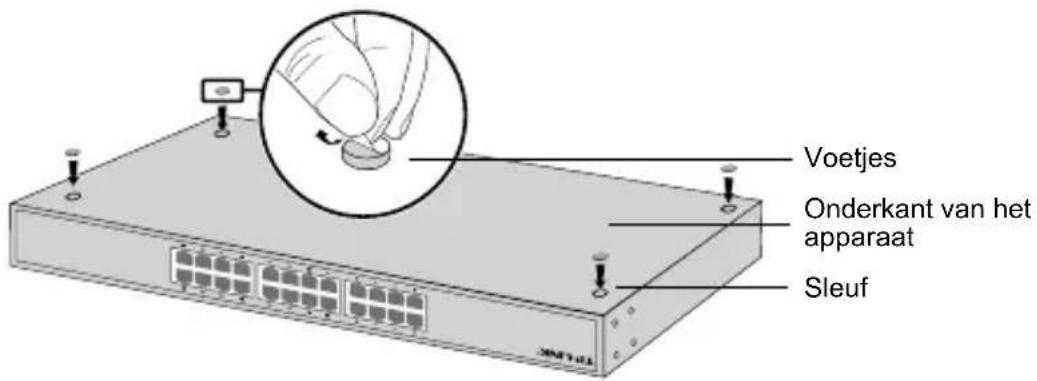

Om het apparaat op een bureau te installeren, volg onderstaande stappen:

1. Plaats het apparaat op een vlakke ondergrond dat sterk genoeg is om het gehele gewicht en de aansluitingen van het apparaat te ondersteunen.
2. Verwijder de papiertjes van de rubberen voetjes.
3. Draai het apparaat om en bevestig de meegeleverde rubberen voetjes op de verzonken gedeelten op de onderkant van elke hoek van het apparaat.

- Rek installatie

Om het apparaat in een rek te installeren, volg de onderstaande beschreven instructies:

1. Controleer de aarding en de stabiliteit van het rek.
2. Bevestig de meegeleverde rek-montage beugels aan beide kanten van het apparaat met behulp van de meegeleverde schroeven.

1. Nadat de beugels aan het apparaat bevestigd zijn, gebruikt u geschikte schroeven (niet meegeleverd) om de beugels aan het rek te bevestigen.

Verbinding

- Ethernet poort

Verbind een ethernet poort van de switch met de computer met behulp van een RJ45 kabel zoals op het volgende figuur weergegeven.

- SFP poort

Voor switches met SFP poorten kunt u een SFP poort met een SFP module verbinden. Wanneer een SFP transceiver is geinstalleerd in een sleuf en deze heeft een geldige verbinding op de poort, dan zal de bijbehorende RJ45 poort uitgeschakeld worden en kan deze niet gebruikt worden.

- Console Poort

Voor switches met een console poort, u kunt de console poort met uw computer verbinden door middel van een console kabel. Vervolgens kunt u de CLI laden om uw switch te beheren.

Steek de vrouwelijke connector van de meegeleverde stroomkabel in het stopcontact van het apparaat en de mannelijke connector in het stopcontact.

- Configureer de switch met behulp van de GUI

1. Stel het IP adres van uw PC in, in hetzelfde subnet van de switch. Het IP adres is 192.168.0.x ("x" is elk nummer variërend tussen 2 en 254); het subnetmasker is 255.255.255.0
2. Open een webbrowser en typ het standaard beheer adres http://192.168.0.1 in in de adresbalk van de browser en druk daarna op de Enter toets.
3. Voer admin in voor zowel de Gebruikersnaam als het wachtwoord, beide in kleine letters. Klik vervolgens op de Login knop of druk op de Enter toets.
4. Na een succesvolle login kunt u de switch op de beheer pagina configureren.

- Configureer de switch door gebruik te maken van de CLI (Alleen voor Smart Switches en Managed Switches)

U kunt inloggen op de switch en toegang tot de CLI verkrijgen om de switch te beheren. Voor uitgebreide instructies over hoe u dit kunt doen, raadpleeg de CLI gids.

- Configureer de Switch door gebruik te maken van het hulpprogramma. (Alleen voor Easy Smart Switches)

U kunt de Easy Smart Configuration Utility gebruiken om uw gehele netwerken van Easy Smart Switches te beheren. Voor uitgebreide instructies over hoe u dit kunt doen, raadpleef de Utility Gebruikershandleiding.

Installation

Veiligheidsinformatie

• Als een product een aan/uit toets heeft, biedt die één mogelijkheid om het product uit te schakelen. Bij producten zonder aan/uit toets is de enige manier om het product volledig uit te schakelen het product of de netspanningadapter van de stroomtoevoer af te koppelen. Het afgekoppelde apparaat moet normaal kunnen worden gebruikt.
• Dit product niet openmaken of er onderhoud aan proberen te verrichten; u kunt blootgesteld worden aan gevaarlijke hoogspanning of andere risico's. Door het openmaken van een verzegelde component of verzegeld(e) product(en) komt de garantie te vervallen. Voor product service kunt u contact met ons opnemen.
• Dit product niet in de buurt van water gebruiken.

TP-LINK beperkte productgarantie

Geldt alleen voor producten van het merk TP-LINK.

DEZE GARANTIE GEEFT U SPECIFIEKE WETTELIJKE RECHTEN EN U KUNT NOG ANDERE RECHTEN HEBBEN, DIE PER LAND (OF PER PROVINCIE) KUNNEN VERSCHILLEN.

VOOR ZOVER TOEGESTAAN DOOR DE PLAATSELIJKE WETGEVING ZIJN DEZE GARANTIE EN HET VERMELDE VERHAAL EXCLUSIEF EN KOMEN DIE IN DE PLAATS VAN ALLE ANDERE GARANTIES, VERHALEN EN VOORWAARDEN.

TP-LINK geeft garantie op het hardware product van het merk TP-LINK in de originele verpakking voor gebreken in materialen en fabricage indien normaal gebruikt in overeenstemming met de richtlijnen van TP-LINK gedurende een bepaalde periode afhankelijk van de service ter plaatse vanaf de oorspronkelijke datum van aanschaf via de detailhandel door de eindgebruiker-koper.
