Productsoort	Beheersbare netwerkswitch
Merk	TP-Link
Model	JetStream T2700G-28TQ
Afmetingen	440 x 220 x 44 mm (1U)
Gewicht	Ongeveer 4,5 kg
Voeding	Geïntegreerde netvoedingskabel, typisch verbruik 120 W
Poorten	24 RJ45-poorten 10/100/1000 Mbps, 4 SFP+-poorten 10 Gbps, 1 consolepoort RJ45
Belangrijkste functies	L2+-beheer, VLAN, QoS, ACL, SNMP, CLI, webinterface, geavanceerde beveiliging (802.1X, DHCP snooping, ARP-inspectie)
Beheerinterface	Web (HTTP/HTTPS), CLI (console, SSH, Telnet), SNMP v1/v2c/v3
Montage	Op bureau of in 19" rack (1U), montagebeugels meegeleverd
Onderhoud en reiniging	Apparaat uitschakelen, reinigen met een droge doek. Geen vloeistoffen of spuitbussen gebruiken.
Veiligheid	Gebruik een geaarde stekker. Open de behuizing niet. Risico op elektrische schokken. Vermijd water en vocht.
Onderdelen en repareerbaarheid	Geen door de gebruiker te repareren onderdelen. Neem contact op met TP-Link support. Openen maakt garantie ongeldig.
Garantie	Beperkte garantie (duur vermeld op de verpakking).
Algemene informatie	Standaard IP-adres: 192.168.0.1. Inloggegevens: admin/admin. JetStream-reeks voor bedrijven.
Bedrijfstemperatuur	0°C tot 40°C
Bedrijfsvochtigheid	10% tot 90% niet-condenserend
Fabrikant	TP-Link Technologies Co., Ltd.

Veelgestelde vragen - JetStream T2700G-28TQ TP-LINK

Hoe reset ik de switch naar de fabrieksinstellingen?

Om de switch te resetten, houdt u de Reset-knop aan de voorkant van het apparaat ongeveer 10 seconden ingedrukt. De switch start opnieuw op met de standaardinstellingen (IP-adres 192.168.0.1, inloggegevens admin/admin).

Hoe krijg ik toegang tot de beheerinterface?

Sluit uw computer aan op een van de Ethernet-poorten van de switch. Stel de computer in met een vast IP-adres in het subnet 192.168.0.x (bijv. 192.168.0.10). Open een browser en typ http://192.168.0.1. Log in met gebruikersnaam admin en wachtwoord admin.

Wat is het standaard IP-adres?

Het standaard IP-adres van de switch is 192.168.0.1. Het subnetmasker is 255.255.255.0.

Hoe configureer ik een VLAN?

Log in op de webinterface. Ga naar VLAN > 802.1Q VLAN. Maak een nieuw VLAN met een ID (bijv. 10) en een naam. Voeg de gewenste poorten toe in de modus Tagged of Untagged naar wens. Vergeet niet de PVID in te stellen voor de untagged poorten.

Hoe werk ik de firmware bij?

Download de nieuwste firmware van de officiële TP-Link website. Ga in de webinterface naar System Tools > Firmware Upgrade. Selecteer het gedownloade bestand en klik op Upgrade. Onderbreek de stroomtoevoer niet tijdens de update.

Wat is de garantie van het product?

De switch wordt gedekt door een beperkte garantie van TP-Link. De exacte duur staat vermeld op de verpakking van het product. De garantie dekt materiaal- en productiefouten bij normaal gebruik. Het openen van de behuizing maakt de garantie ongeldig.

Kan ik de switch in een rack installeren?

Ja, de switch is ontworpen voor montage in een 19-inch rack (1U). Gebruik de meegeleverde montagebeugels en geschikte schroeven (niet meegeleverd) om het apparaat aan het rack te bevestigen. Zorg dat het rack stabiel en geaard is.

Welke SFP-modules zijn compatibel?

De switch accepteert standaard SFP+ 10 Gbps modules (glasvezel of koper). TP-Link beveelt zijn eigen modules aan, bijvoorbeeld TL-SM321 voor single-mode glasvezel of TL-SM421 voor multi-mode. Modules die voldoen aan de MSA-normen werken over het algemeen.

Hoe reinig ik de switch?

Koppel de switch los voordat u gaat reinigen. Gebruik een zachte, droge doek om het oppervlak af te vegen. Gebruik nooit vloeibare chemicaliën of spuitbussen. Vermijd dat er vocht in de ventilatieopeningen komt.

Wat te doen als de switch niet inschakelt?

Controleer of de stroomkabel goed is aangesloten op zowel de switch als een werkend stopcontact. Test indien mogelijk een ander stopcontact of een andere kabel. Als het stroomlampje uit blijft, neem dan contact op met de technische ondersteuning van TP-Link.

GEBRUIKSAANWIJZING JetStream T2700G-28TQ TP-LINK

Om het apparaat op een bureau te installeren, volg onderstaande stappen:

1. Plaats het apparaat op een vlakke ondergrond dat sterk genoeg is om het gehele gewicht en de aansluitingen van het apparaat te ondersteunen.
2. Verwijder de papiertjes van de rubberen voetjes.
3. Draai het apparaat om en bevestig de meegeleverde rubberen voetjes op de verzonken gedeelten op de onderkant van elke hoek van het apparaat.

- Rek installatie

Om het apparaat in een rek te installeren, volg de onderstaande beschreven instructies:

1. Controleer de aarding en de stabiliteit van het rek.

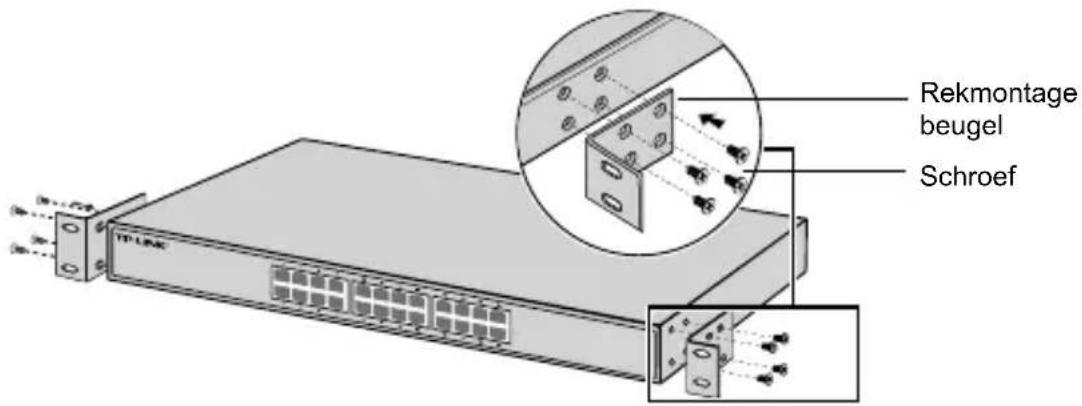

2. Bevestig de meegeleverde rek-montage beugels aan beide kanten van het apparaat met behulp van de meegeleverde schroeven.

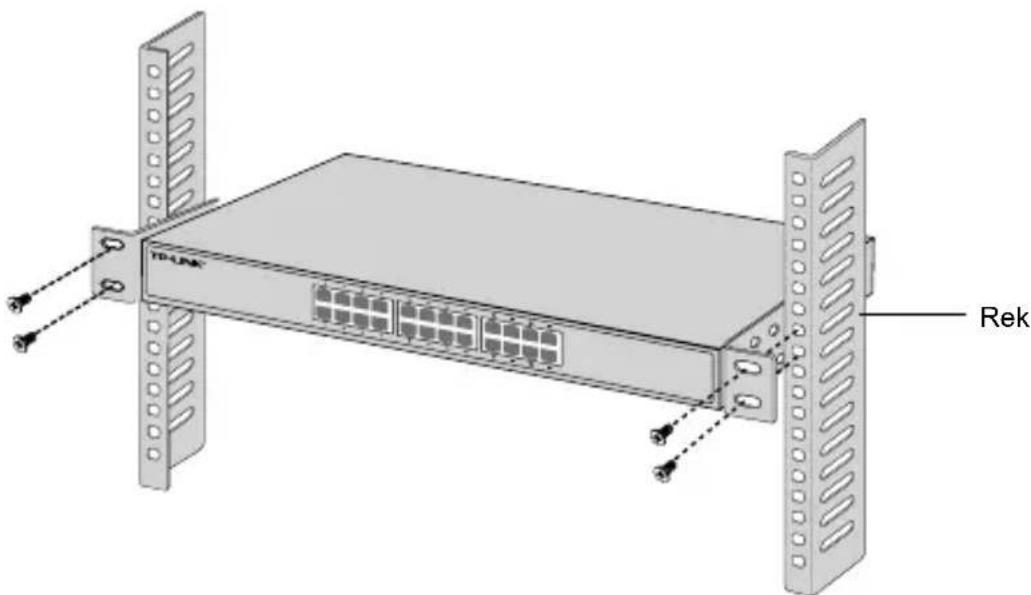

1. Nadat de beugels aan het apparaat bevestigd zijn, gebruikt u geschikte schroeven (niet meegeleverd) om de beugels aan het rek te bevestigen.

Verbinding

- Ethernet poort

Verbind een ethernet poort van de switch met de computer met behulp van een RJ45 kabel zoals op het volgende figuur weergegeven.

- SFP poort

Voor switches met SFP poorten kunt u een SFP poort met een SFP module verbinden. Wanneer een SFP transceiver is geinstalleerd in een sleuf en deze heeft een geldige verbinding op de poort, dan zal de bijbehorende RJ45 poort uitgeschakeld worden en kan deze niet gebruikt worden.

- Console Poort

Voor switches met een console poort, u kunt de console poort met uw computer verbinden door middel van een console kabel. Vervolgens kunt u de CLI laden om uw switch te beheren.

Steek de vrouwelijke connector van de meegeleverde stroomkabel in het stopcontact van het apparaat en de mannelijke connector in het stopcontact.

- Configureer de switch met behulp van de GUI

1. Stel het IP adres van uw PC in, in hetzelfde subnet van de switch. Het IP adres is 192.168.0.x ("x" is elk nummer variërend tussen 2 en 254); het subnetmasker is 255.255.255.0
2. Open een webbrowser en typ het standaard beheer adres http://192.168.0.1 in in de adresbalk van de browser en druk daarna op de Enter toets.
3. Voer admin in voor zowel de Gebruikersnaam als het wachtwoord, beide in kleine letters. Klik vervolgens op de Login knop of druk op de Enter toets.
4. Na een succesvolle login kunt u de switch op de beheer pagina configureren.

- Configureer de switch door gebruik te maken van de CLI (Alleen voor Smart Switches en Managed Switches)

U kunt inloggen op de switch en toegang tot de CLI verkrijgen om de switch te beheren. Voor uitgebreide instructies over hoe u dit kunt doen, raadpleeg de CLI gids.

- Configureer de Switch door gebruik te maken van het hulpprogramma. (Alleen voor Easy Smart Switches)

U kunt de Easy Smart Configuration Utility gebruiken om uw gehele netwerken van Easy Smart Switches te beheren. Voor uitgebreide instructies over hoe u dit kunt doen, raadpleef de Utility Gebruikershandleiding.

Installation

Veiligheidsinformatie

• Als een product een aan/uit toets heeft, biedt die één mogelijkheid om het product uit te schakelen. Bij producten zonder aan/uit toets is de enige manier om het product volledig uit te schakelen het product of de netspanningadapter van de stroomtoevoer af te koppelen. Het afgekoppelde apparaat moet normaal kunnen worden gebruikt.
• Dit product niet openmaken of er onderhoud aan proberen te verrichten; u kunt blootgesteld worden aan gevaarlijke hoogspanning of andere risico's. Door het openmaken van een verzegelde component of verzegeld(e) product(en) komt de garantie te vervallen. Voor product service kunt u contact met ons opnemen.
• Dit product niet in de buurt van water gebruiken.

TP-LINK beperkte productgarantie

Geldt alleen voor producten van het merk TP-LINK.

DEZE GARANTIE GEEFT U SPECIFIEKE WETTELIJKE RECHTEN EN U KUNT NOG ANDERE RECHTEN HEBBEN, DIE PER LAND (OF PER PROVINCIE) KUNNEN VERSCHILLEN.

VOOR ZOVER TOEGESTAAN DOOR DE PLAATSELIJKE WETGEVING ZIJN DEZE GARANTIE EN HET VERMELDE VERHAAL EXCLUSIEF EN KOMEN DIE IN DE PLAATS VAN ALLE ANDERE GARANTIES, VERHALEN EN VOORWAARDEN.

TP-LINK geeft garantie op het hardware product van het merk TP-LINK in de originele verpakking voor gebreken in materialen en fabricage indien normaal gebruikt in overeenstemming met de richtlijnen van TP-LINK gedurende een bepaalde periode afhankelijk van de service ter plaatse vanaf de oorspronkelijke datum van aanschaf via de detailhandel door de eindgebruiker-koper.
