Type de produit	Commutateur réseau administrable
Marque	TP-Link
Modèle	JetStream T2700G-28TQ
Dimensions	440 x 220 x 44 mm (1U)
Poids	Environ 4,5 kg
Alimentation	Cordon d’alimentation secteur intégré, consommation typique 120 W
Ports	24 ports RJ45 10/100/1000 Mbps, 4 ports SFP+ 10 Gbps, 1 port console RJ45
Fonctions principales	Gestion L2+, VLAN, QoS, ACL, SNMP, CLI, interface web, sécurité avancée (802.1X, DHCP snooping, ARP inspection)
Interface de gestion	Web (HTTP/HTTPS), CLI (console, SSH, Telnet), SNMP v1/v2c/v3
Montage	Bureau ou rack 19" (1U), équerres fournies
Entretien et nettoyage	Débrancher l’appareil, nettoyer avec un chiffon sec. Ne pas utiliser de liquides ni d’aérosols.
Sécurité	Utiliser une prise mise à la terre. Ne pas ouvrir le boîtier. Risque de choc électrique. Éviter l’eau et l’humidité.
Pièces détachées et réparabilité	Aucune pièce réparable par l’utilisateur. Contacter le support TP-Link. Ouverture annule la garantie.
Garantie	Garantie limitée (durée indiquée sur l’emballage).
Informations générales	Adresse IP par défaut : 192.168.0.1. Identifiants : admin/admin. Série JetStream pour entreprises.
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% sans condensation
Fabricant	TP-Link Technologies Co., Ltd.

FOIRE AUX QUESTIONS - JetStream T2700G-28TQ TP-LINK

Comment réinitialiser le commutateur aux paramètres d’usine ?

Pour réinitialiser le commutateur, maintenez enfoncé le bouton Reset à l’avant de l’appareil pendant environ 10 secondes. Le commutateur redémarrera avec les paramètres par défaut (adresse IP 192.168.0.1, identifiants admin/admin).

Comment accéder à l’interface de gestion ?

Connectez votre ordinateur à l’un des ports Ethernet du commutateur. Configurez l’ordinateur avec une adresse IP fixe dans le sous-réseau 192.168.0.x (par exemple 192.168.0.10). Ouvrez un navigateur et saisissez http://192.168.0.1. Connectez-vous avec le nom d’utilisateur admin et le mot de passe admin.

Quelle est l’adresse IP par défaut ?

L’adresse IP par défaut du commutateur est 192.168.0.1. Le masque de sous-réseau est 255.255.255.0.

Comment configurer un VLAN ?

Connectez-vous à l’interface web. Allez dans VLAN > 802.1Q VLAN. Créez un nouveau VLAN avec un ID (par exemple 10) et un nom. Ajoutez les ports souhaités en mode Tagged ou Untagged selon votre besoin. N’oubliez pas de configurer le PVID pour les ports untagged.

Comment mettre à jour le firmware ?

Téléchargez le dernier firmware depuis le site officiel TP-Link. Dans l’interface web, allez dans System Tools > Firmware Upgrade. Sélectionnez le fichier téléchargé et cliquez sur Upgrade. Ne coupez pas l’alimentation pendant la mise à jour.

Quelle est la garantie du produit ?

Le commutateur est couvert par une garantie limitée TP-Link. La durée exacte est indiquée sur l’emballage du produit. La garantie couvre les défauts matériels et de fabrication en usage normal. L’ouverture du boîtier annule la garantie.

Puis-je installer le commutateur dans un rack ?

Oui, le commutateur est conçu pour un montage en rack 19 pouces (1U). Utilisez les équerres de montage fournies et les vis adaptées (non fournies) pour fixer l’appareil au rack. Assurez-vous que le rack est stable et mis à la terre.

Quels modules SFP sont compatibles ?

Le commutateur accepte les modules SFP+ 10 Gbps standard (fibre optique ou cuivre). TP-Link recommande ses propres modules, par exemple TL-SM321 pour fibre monomode ou TL-SM421 pour multimode. Les modules conformes aux normes MSA fonctionnent généralement.

Comment nettoyer le commutateur ?

Avant tout nettoyage, débranchez le commutateur. Utilisez un chiffon doux et sec pour essuyer la surface. N’utilisez jamais de produits chimiques liquides ou en aérosol. Évitez de faire pénétrer de l’humidité dans les orifices de ventilation.

Que faire si le commutateur ne s’allume pas ?

Vérifiez que le cordon d’alimentation est correctement branché à la fois sur le commutateur et sur une prise électrique fonctionnelle. Testez avec une autre prise ou un autre cordon si possible. Si le voyant d’alimentation reste éteint, contactez le support technique TP-Link.

MODE D'EMPLOI JetStream T2700G-28TQ TP-LINK

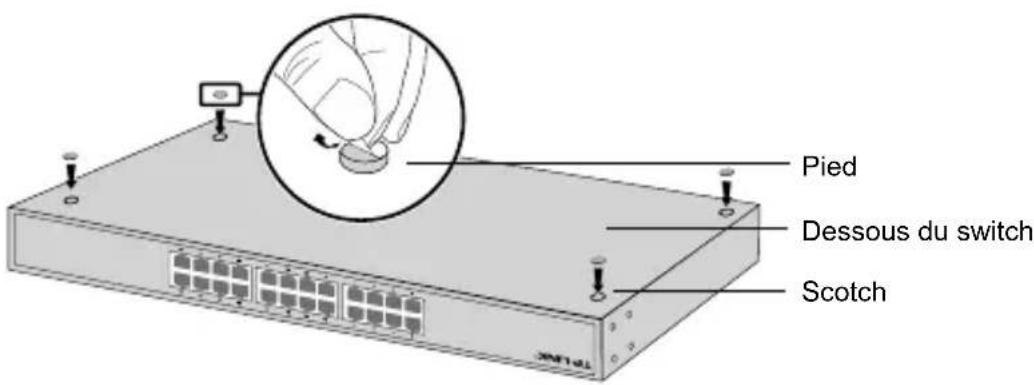

Pour installer le switch sur un bureau, suivre les étapes suivantes :

1. Poser le switch sur une surface plane suffisamment résistante pour supporter le poids du switch et des câbles qui y seront connectés.
2. Ôter les protection présentes sur les adhésifs des pieds caoutchouc fournis
3. Retourner le switch et disposer les pieds aux emplacements en creux situés aux quatre coins de l'appareil.

- Installation en rack

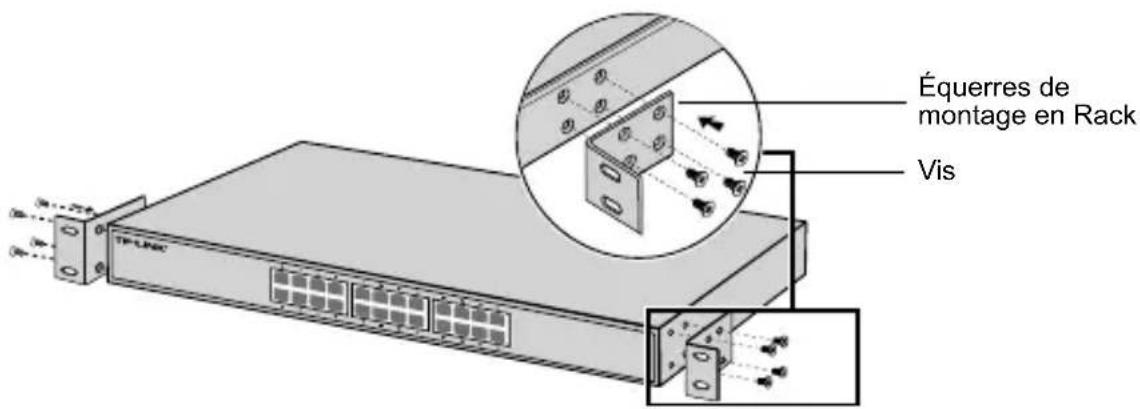

Pour installer le switch dans un rack, suivre les étapes suivantes :

1. Vérifier la mise à la terre et la stabilité du rack.

2. Fixer les équerres de montage de chaque côté du switch à l'aide des vis fournies.

1. Après avoir fixé les équerres au switch, utiliser les boulons (non fournis) adéquats pour fixer le switch au rack.

Connexion

- Port Ethernet

Connector un cordon Ethernet à un port RJ45 du switch comme indiqué dans l'illustration suivante.

- Emplacement SFP

Pour les switches pourvus d'emplacements SFP, vous pouvez connecter un module SFP à l'un de ces ports.

- Port console

Pour les switches équipés d'un port console, vous pouvez relier ce dernier à un ordinateur à l'aide du cordon console fourni. Vous pouvez ensuite accéder à l'interface de commande en ligne (CLI) pour administrer le switch.

- Mettre sous tension

Connector le connecteur femelle du cordon fourni dans la prise du switch, connecter ensuite la prise mâle à une prise électrique.

1. Définissez l'adresse IP de votre ordinateur dans le même sous-réseau que celui du switch. L'adresse IP doit être de type 192.168.0.x (avec x comprise entre 2 et 254) ; le masque de sous-réseau étant 255.255.255.0.
2. Ouvrez un navigateur Internet et saisissez l'adresse d'administration par défaut du switch ; http://192.168.0.1 dans le champ dédié puis appuyez sur la touche Entrée.
3. Saisir admin en minuscules, dans les champs User Name (Nom d'utilisateur) et Password (Mot de passe). Cliquez ensuite sur le bouton Login (Se connecter) ou pressez la touche Entrée.
4. Après vous être authentifié avec succès, vous pouvez configurer votre switch depuis son interface d'administration.

- Configurer le switch via son interface en ligne de commande (CLI ; ne concerne que les switches administrables et Smart)

Vous pouvez vous connecter au switch et accéder à son interface CLI pour l'administrer. Pour des instructions détaillées référez vous au Guide de l'interface de commande en ligne.

- Configurer le switch en utilisant l'utilitaire dédié (Uniquement pour les Easy Smart Switches)

Vous pouvez utiliser l'utilitaire de configuration pour administrer de façon centralisée vos réseaux constitués d'Easy Smart Switches. Pour des instructions détaillées merci de vous référer au guide d'utilisation de l'utilitaire.

Installazione

Informations de sécurité

• Quand un appareil possède un interrupteur de mise sous/hors tension, cet interrupteur est l'une des possibilités de mettre l'appareil hors tension. Pour les appareils dépourvus d'interrupteur de mise sous/hors tension, l'unique possibilité de les mettre hors tension est de déconnecter leur cordon ou transformateur d'alimentation de la source électrique. Ce cordon ou le transformateur d'alimentation doit impérativement rester accessible.
• Ne pas démonter cet appareil ou tenter de le réparer, cela pourrait vous exposer à des hautes tensions électriques ou à d'autres risques. Démonter un composant scellé ou un appareil scellé annulerait aussitôt sa garantie. Pour toute réparation merci de vous adresser à nous.
• Ne pas utiliser cet appareil à proximité d'eau.

Garantie limitée TP-LINK

Concerne les produits de marque TP-LINK uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-LINK garanti les matériels marqués TP-LINK, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-LINK, pour une durée : inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final.
