JetStream T2700G-28TQ - Διακόπτης TP-LINK - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Διαχειρίσιμος δικτυακός διακόπτης
Μάρκα	TP-Link
Μοντέλο	JetStream T2700G-28TQ
Διαστάσεις	440 x 220 x 44 mm (1U)
Βάρος	Περίπου 4,5 kg
Τροφοδοσία	Ενσωματωμένο καλώδιο τροφοδοσίας, τυπική κατανάλωση 120 W
Θύρες	24 θύρες RJ45 10/100/1000 Mbps, 4 θύρες SFP+ 10 Gbps, 1 θύρα κονσόλας RJ45
Κύριες λειτουργίες	Διαχείριση L2+, VLAN, QoS, ACL, SNMP, CLI, διαδικτυακή διεπαφή, προηγμένη ασφάλεια (802.1X, DHCP snooping, ARP inspection)
Διεπαφή διαχείρισης	Web (HTTP/HTTPS), CLI (κονσόλα, SSH, Telnet), SNMP v1/v2c/v3
Τοποθέτηση	Γραφείο ή rack 19" (1U), παρέχονται βραχίονες
Συντήρηση και καθαρισμός	Αποσυνδέστε τη συσκευή, καθαρίστε με στεγνό πανί. Μη χρησιμοποιείτε υγρά ή αερολύματα.
Ασφάλεια	Χρησιμοποιείτε γειωμένη πρίζα. Μην ανοίγετε το περίβλημα. Κίνδυνος ηλεκτροπληξίας. Αποφύγετε το νερό και την υγρασία.
Ανταλλακτικά και επισκευασιμότητα	Κανένα εξάρτημα δεν επισκευάζεται από τον χρήστη. Επικοινωνήστε με την υποστήριξη TP-Link. Το άνοιγμα ακυρώνει την εγγύηση.
Εγγύηση	Περιορισμένη εγγύηση (η διάρκεια αναγράφεται στη συσκευασία).
Γενικές πληροφορίες	Προεπιλεγμένη διεύθυνση IP: 192.168.0.1. Στοιχεία σύνδεσης: admin/admin. Σειρά JetStream για επιχειρήσεις.
Θερμοκρασία λειτουργίας	0°C έως 40°C
Υγρασία λειτουργίας	10% έως 90% χωρίς συμπύκνωση
Κατασκευαστής	TP-Link Technologies Co., Ltd.

Συχνές ερωτήσεις - JetStream T2700G-28TQ TP-LINK

Πώς να επαναφέρετε τον διακόπτη στις εργοστασιακές ρυθμίσεις;

Για να επαναφέρετε τον διακόπτη, κρατήστε πατημένο το κουμπί Reset στο μπροστινό μέρος της συσκευής για περίπου 10 δευτερόλεπτα. Ο διακόπτης θα επανεκκινήσει με τις προεπιλεγμένες ρυθμίσεις (διεύθυνση IP 192.168.0.1, στοιχεία σύνδεσης admin/admin).

Πώς να αποκτήσετε πρόσβαση στη διεπαφή διαχείρισης;

Συνδέστε τον υπολογιστή σας σε μία από τις θύρες Ethernet του διακόπτη. Ρυθμίστε τον υπολογιστή με σταθερή διεύθυνση IP στο υποδίκτυο 192.168.0.x (π.χ. 192.168.0.10). Ανοίξτε ένα πρόγραμμα περιήγησης και πληκτρολογήστε http://192.168.0.1. Συνδεθείτε με το όνομα χρήστη admin και τον κωδικό πρόσβασης admin.

Ποια είναι η προεπιλεγμένη διεύθυνση IP;

Η προεπιλεγμένη διεύθυνση IP του διακόπτη είναι 192.168.0.1. Η μάσκα υποδικτύου είναι 255.255.255.0.

Πώς να ρυθμίσετε ένα VLAN;

Συνδεθείτε στη διαδικτυακή διεπαφή. Μεταβείτε στο VLAN > 802.1Q VLAN. Δημιουργήστε ένα νέο VLAN με ένα ID (π.χ. 10) και ένα όνομα. Προσθέστε τις επιθυμητές θύρες σε λειτουργία Tagged ή Untagged ανάλογα με τις ανάγκες σας. Μην ξεχάσετε να ρυθμίσετε το PVID για τις untagged θύρες.

Πώς να ενημερώσετε το υλικολογισμικό;

Κατεβάστε το τελευταίο υλικολογισμικό από τον επίσημο ιστότοπο της TP-Link. Στη διαδικτυακή διεπαφή, μεταβείτε στο System Tools > Firmware Upgrade. Επιλέξτε το αρχείο που κατεβάσατε και κάντε κλικ στο Upgrade. Μην διακόψετε την τροφοδοσία κατά τη διάρκεια της ενημέρωσης.

Ποια είναι η εγγύηση του προϊόντος;

Ο διακόπτης καλύπτεται από περιορισμένη εγγύηση της TP-Link. Η ακριβής διάρκεια αναγράφεται στη συσκευασία του προϊόντος. Η εγγύηση καλύπτει ελαττώματα υλικών και κατασκευής υπό κανονική χρήση. Το άνοιγμα του περιβλήματος ακυρώνει την εγγύηση.

Μπορώ να εγκαταστήσω τον διακόπτη σε ένα rack;

Ναι, ο διακόπτης είναι σχεδιασμένος για τοποθέτηση σε rack 19 ιντσών (1U). Χρησιμοποιήστε τα παρεχόμενα στηρίγματα τοποθέτησης και τις κατάλληλες βίδες (δεν παρέχονται) για να στερεώσετε τη συσκευή στο rack. Βεβαιωθείτε ότι το rack είναι σταθερό και γειωμένο.

Ποια SFP modules είναι συμβατά;

Ο διακόπτης δέχεται τυπικά SFP+ 10 Gbps modules (οπτική ίνα ή χαλκό). Η TP-Link συνιστά τα δικά της modules, για παράδειγμα TL-SM321 για μονότροπη ίνα ή TL-SM421 για πολύτροπη. Συνήθως λειτουργούν modules συμβατά με τα πρότυπα MSA.

Πώς να καθαρίσετε τον διακόπτη;

Πριν από κάθε καθαρισμό, αποσυνδέστε τον διακόπτη. Χρησιμοποιήστε ένα μαλακό στεγνό πανί για να σκουπίσετε την επιφάνεια. Μη χρησιμοποιείτε ποτέ υγρά χημικά προϊόντα ή αερολύματα. Αποφύγετε την είσοδο υγρασίας στα ανοίγματα εξαερισμού.

Τι να κάνω αν ο διακόπτης δεν ανάβει;

Ελέγξτε ότι το καλώδιο τροφοδοσίας είναι σωστά συνδεδεμένο τόσο στον διακόπτη όσο και σε μια λειτουργική πρίζα. Δοκιμάστε με άλλη πρίζα ή άλλο καλώδιο αν είναι δυνατόν. Εάν η ενδεικτική λυχνία τροφοδοσίας παραμένει σβηστή, επικοινωνήστε με την τεχνική υποστήριξη της TP-Link.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ JetStream T2700G-28TQ TP-LINK

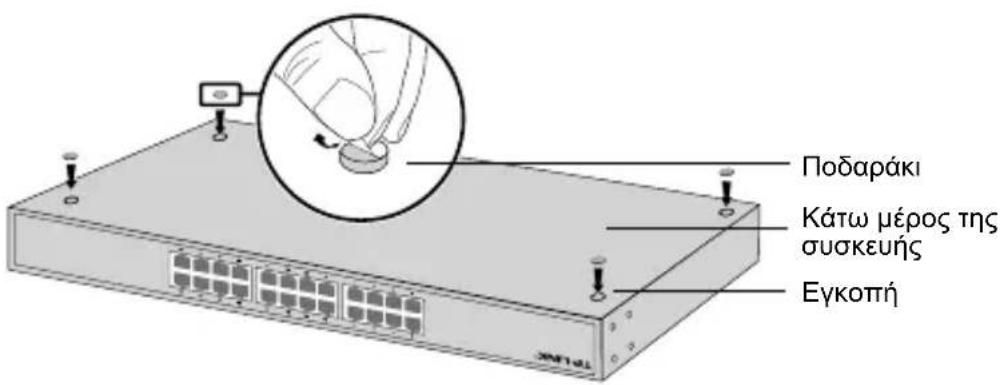

- Επιτραπέζια Εγκατάσταση

Για να εγκαταστήσετε τη συσκευή σε τραπέζι, ακολουθήστε τα παρακάτω βήματα:

1. Τοποθετήστε τη συσκευή σε μια επίπεδη επιφάνεια που να αντέχει το βάρος της συσκευής μαζί με τα καλώδια.
2. Αφαιρέστε τα αυτοκόλλητα από τα λαστιχένια ποδαράκια.
3. Γυρίστε ανάποδα τη συσκευή και συνδέστε τα παρεχόμενα λαστιχένια ποδαράκια στις προεξοχές που βρίσκονται στις τέσσερις γωνίες στο κάτω μέρος της συσκευής.

- Εγκατάσταση σε Rack

Για να εγκαταστήσετε τη συσκευή σε rack, ακολουθήστε τα παρακάτω βήματα:

1. Ελέγξτε τη γείωση και τη σταθερότητα του rack.
2. Σταθεροποιήστε τους παρεχόμενους βραχίονες στήριξης rack στις δύο πλευρές της συσκευής χρησιμοποιώντας τις παρεχόμενες βίδες.

1. Αφού συνδέσετε τους βραχίονες με τη συσκευή, χρησιμοποιήστε κατάλληλες βίδες (δεν παρέχονται) για να ασφαλίσετε τους βραχίονες στο rack.

Σύνδεση

- Θúpa Ethernet

Συνδέστε μία θύρα Ethernet του switch με τον υπολογιστή χρησιμοποιώντας καλώδιο RJ45, όπως εικονίζεται παρακάτω.

- Θύρα SFP

Για switches με θύρες SFP, μπορείτε να συνδέσετε κάποια θύρα SFP σε μονάδα SFP. Αν έχετε εγκαταστήσει αναμεταδότη SFP σε κάποια θύρα και διαθέτει έγκυρη σύνδεση με τη θύρα, η αντιστοιχισμένη θύρα RJ45 θα απενεργοποιηθεί και δεν θα μπορεί να χρησιμοποιηθεί.

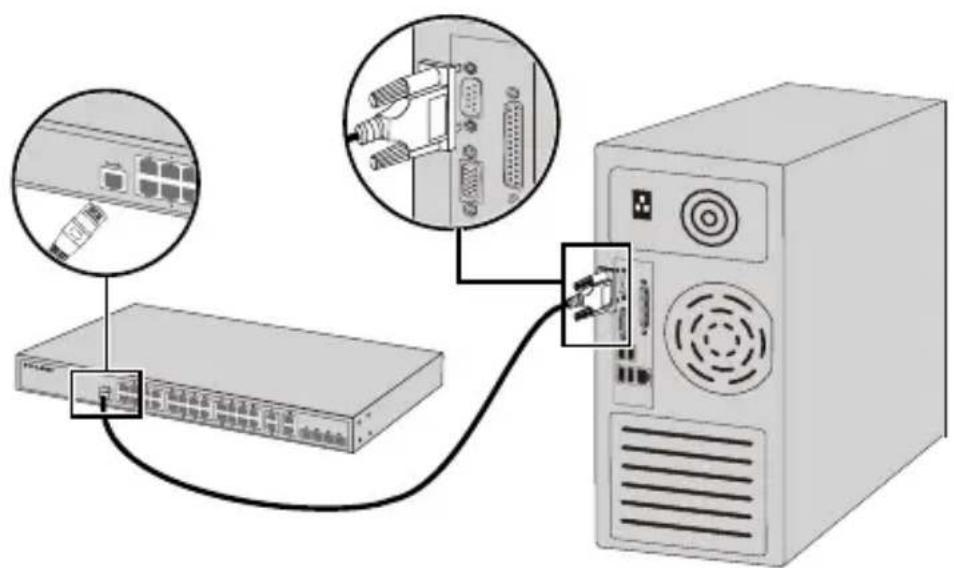

Για Switch που διαθέτουν θύρα console, μπορείτε να τη συνδέσετε στην αντίστοιχη θύρα console του υπολογιστή σας. χρησιμοποιώντας καλώδιο console. Στη συνέχεια μπορείτε να φορτώσετε το CLI για να διαχειριστείτε το Switch.

Συνδέστε το θηλυκό βύσμα του παρεχόμενου καλωδίου ρεύματος στην υποδοχή ρεύματος της συσκευής και το αρσενικό βύσμα σε κάποια πρίζα ρεύματος.

- Ρύθμιση του Switch χρησιμοποιώντας την ιστοσελίδα διαχείρισης

1. Ρυθμίσετε τη διεύθυνση IP του PC σας ώστε να βρίσκεται στο ίδιο υποδίκτυο με το router. Η διεύθυνση IP είναι 192.168.0.x (όπου "x" είναι μια τιμή από 2 έως 254). Η μάσκα υποδικτύου είναι 255.255.255.0.
2. Ανοίξτε κάποιον web browser και πληκτρολογήστε την εργοστασιακή διεύθυνση διαχείρισης, http://192.168.0.1 στη μπάρα διεύθυνσεων και στη συνέχεια πιέστε το πλήκτρο Enter.
3. Πληκτρολογήστε admin και στο πεδίο User Name (Όνομα Χρήστη) και στο πεδίο Password (Κωδικός), με πεζά. Στη συνέχεια πιέστε το πλήκτρο Login (Είσοδος) ή πιέστε το πλήκτρο Enter.
4. Μετά από επιτυχή είσοδο, μπορείτε να κάνετε τις επιθυμητές ρυθμίσεις μέσω του μενού διαχείρισης.

- Ρύθμιση του Switch χρησιμοποιώντα το CLI (Μόνο για Smart Switches και Managed Switches)

Μπορείτε να μπείτε (login) στο switch και στη συνέχεια στο CLI για να διαχειριστείτε το switch. Για λεπτομέρειες, ανατρέξτε στις οδηγίες που αφορούν το CLI.

- Ρύθμιση του Switch χρησιμοποιώντας την εφαρμογή (Utility) (Μόνο για Easy Smart Switches)

Μπορείτε να χρησιμοποιήσετε την εφαρμογή Easy Smart Configuration Utility για κεντρική διαχείριση ολόκληρων δικτύων που απαρτίζονται από Easy Smart Switches. Για λεπτομέρειες, ανατρέξτε στις Οδηγίες Χρήσης της εφαρμογής Easy Smart Configuration Utility.

Installation

- Pose libre

Πληροφορίες ασφάλειας

• Αν κάποια συσκευή διαθέτει πλήκτρο τροφοδοσίας (on/off), αυτό το πλήκτρο είναι ένας από τους τρόπους απενεργοποίησης της συσκευής. Αν η συσκευή δεν διαθέτει πλήκτρο τροφοδοσίας (on/off), ο μοναδικός τρόπος πλήρους απενεργοποίησης είναι η αποσύνδεση της συσκευής ή του τροφοδοτικού από την πρίζα. Η αποσυνδεδεμένη συσκευή μπορεί να συνδεθεί και να χρησιμοποιηθεί ξανά μελλοντικά.
• Μην ανοίξετε τη συσκευή και μην επιχειρήσετε να την επισκευάσετε. Μπορεί να εκτεθείτε σε επικίνδυνη τάση ή άλλους κινδύνους. Αν ανοίξετε κάποιο σφραγισμένο εξάρτημα ή συσκευή(ές), θα ακυρώσετε την εγγύηση. Για επισκευές, παρακαλούμε να επικοινωνήσετε με την εταιρεία μας.

- Μην χρησιμοποιήσετε τη συσκευή κοντά σε νερό.

Περιορισμένη Εγγύηση TP-LINK

Μόνο για προϊόντα TP-LINK.

ΑΥΤΗ Η ΕΓΓΥΗΣΗ ΣΑΣ ΔΙΝΕΙ ΣΥΓΚΕΚΡΙΜΕΝΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ, ΑΛΛΑ ΜΠΟΡΕΙ ΝΑ ΕΧΕΤΕ ΚΑΙ ΑΛΛΑ ΔΙΚΑΙΩΜΑΤΑ, ΑΝΑΛΟΓΑ ΜΕ ΤΗ ΝΟΜΟΘΕΣΙΑ ΤΟΥ ΤΟΠΟΥ ΚΑΤΟΙΚΙΑΣ ΣΑΣ (ΚΡΑΤΟΥΣ ́Η ΠΕΡΙΟΧΗΣ).

ΑΥΤΗ Η ΕΓΓΥΗΣΗ ΚΑΙ ΟΙ ΔΙΑΤΑΞΕΙΣ ΤΗΣ ΕΙΝΑΙ ΑΠΟΚΛΕΙΣΤΙΚΕΣ - ΣΤΟ ΜΕΓΙΣΤΟ ΕΠΙΤΡΕΠΤΟ ΒΑΘΜΟ ΑΠΟ ΤΗΝ ΚΕΙΜΕΝΗ ΝΟΜΟΘΕΣΙΑ - ΚΑΙ Η ΠΑΡΟΥΣΑ ΕΓΓΥΗΣΗ ΥΠΕΡΚΕΙΤΑΙ ΟΛΩΝ ΤΩΝ ΑΛΛΩΝ ΕΓΓΥΗΣΕΩΝ, ΟΡΩΝ ΚΑΙ ΔΙΑΤΑΞΕΩΝ.

Η TP-LINK σας εγγυάται ότι τα προϊόντα TP-LINK που περιέχονται στην αρχική συσκευασία δεν θα παρουσιάσουν ελαττώματα ως προς τα υλικά και την κατασκευή – εφόσον χρησιμοποιηθούν σύμφωνα με τις οδηγίες της TP-LINK – για το χρονικό διάστημα ισχύος της εγγύησης.
