Produkttyp	Managed Switch
Marke	TP-Link
Modell	JetStream T2700G-28TQ
Abmessungen	440 x 220 x 44 mm (1U)
Gewicht	ca. 4,5 kg
Stromversorgung	Integriertes Netzkabel, typischer Verbrauch 120 W
Anschlüsse	24 RJ45-Ports 10/100/1000 Mbps, 4 SFP+ 10 Gbps, 1 RJ45-Konsolenport
Hauptfunktionen	L2+ Verwaltung, VLAN, QoS, ACL, SNMP, CLI, Webinterface, erweiterte Sicherheit (802.1X, DHCP Snooping, ARP Inspection)
Verwaltungsschnittstelle	Web (HTTP/HTTPS), CLI (Konsole, SSH, Telnet), SNMP v1/v2c/v3
Montage	Tisch oder 19"-Rack (1U), mitgelieferte Montagewinkel
Wartung und Reinigung	Gerät vom Netz trennen, mit einem trockenen Tuch reinigen. Keine Flüssigkeiten oder Aerosole verwenden.
Sicherheit	Eine geerdete Steckdose verwenden. Gehäuse nicht öffnen. Stromschlaggefahr. Wasser und Feuchtigkeit vermeiden.
Ersatzteile und Reparatur	Keine vom Benutzer reparierbaren Teile. TP-Link Support kontaktieren. Öffnen führt zu Garantieverlust.
Garantie	Eingeschränkte Garantie (Dauer auf der Verpackung angegeben).
Allgemeine Informationen	Standard-IP-Adresse: 192.168.0.1. Benutzername/Passwort: admin/admin. JetStream Serie für Unternehmen.
Betriebstemperatur	0°C bis 40°C
Betriebsfeuchtigkeit	10% bis 90% nicht kondensierend
Hersteller	TP-Link Technologies Co., Ltd.

Häufig gestellte Fragen - JetStream T2700G-28TQ TP-LINK

Wie setze ich den Switch auf die Werkseinstellungen zurück?

Drücken Sie die Reset-Taste an der Vorderseite des Geräts etwa 10 Sekunden lang. Der Switch startet mit den Standardeinstellungen neu (IP-Adresse 192.168.0.1, Benutzername/Passwort admin/admin).

Wie greife ich auf die Verwaltungsoberfläche zu?

Verbinden Sie Ihren Computer mit einem der Ethernet-Ports des Switches. Konfigurieren Sie den Computer mit einer festen IP-Adresse im Subnetz 192.168.0.x (z.B. 192.168.0.10). Öffnen Sie einen Browser und geben Sie http://192.168.0.1 ein. Melden Sie sich mit dem Benutzernamen admin und dem Passwort admin an.

Was ist die Standard-IP-Adresse?

Die Standard-IP-Adresse des Switches ist 192.168.0.1. Die Subnetzmaske ist 255.255.255.0.

Wie konfiguriere ich ein VLAN?

Melden Sie sich an der Web-Oberfläche an. Gehen Sie zu VLAN > 802.1Q VLAN. Erstellen Sie ein neues VLAN mit einer ID (z.B. 10) und einem Namen. Fügen Sie die gewünschten Ports im Modus Tagged oder Untagged hinzu. Vergessen Sie nicht, den PVID für untagged Ports zu konfigurieren.

Wie aktualisiere ich die Firmware?

Laden Sie die neueste Firmware von der TP-Link-Website herunter. Gehen Sie in der Web-Oberfläche zu System Tools > Firmware Upgrade. Wählen Sie die heruntergeladene Datei aus und klicken Sie auf Upgrade. Unterbrechen Sie die Stromversorgung nicht während des Updates.

Welche Garantie hat das Produkt?

Der Switch ist durch eine eingeschränkte Garantie von TP-Link gedeckt. Die genaue Dauer ist auf der Produktverpackung angegeben. Die Garantie deckt Material- und Verarbeitungsfehler bei normalem Gebrauch ab. Das Öffnen des Gehäuses führt zum Garantieverlust.

Kann ich den Switch in einem Rack installieren?

Ja, der Switch ist für die Montage in einem 19-Zoll-Rack (1U) ausgelegt. Verwenden Sie die mitgelieferten Montagewinkel und geeignete Schrauben (nicht im Lieferumfang), um das Gerät am Rack zu befestigen. Stellen Sie sicher, dass das Rack stabil und geerdet ist.

Welche SFP-Module sind kompatibel?

Der Switch akzeptiert standardmäßige SFP+ 10 Gbps-Module (Glasfaser oder Kupfer). TP-Link empfiehlt eigene Module, z.B. TL-SM321 für Singlemode-Glasfaser oder TL-SM421 für Multimode. MSA-konforme Module funktionieren in der Regel.

Wie reinige ich den Switch?

Trennen Sie den Switch vor der Reinigung vom Netz. Verwenden Sie ein weiches, trockenes Tuch, um die Oberfläche abzuwischen. Verwenden Sie niemals flüssige oder Aerosol-Reinigungsmittel. Vermeiden Sie das Eindringen von Feuchtigkeit in die Lüftungsschlitze.

Was tun, wenn der Switch nicht startet?

Überprüfen Sie, ob das Netzkabel sowohl am Switch als auch an einer funktionierenden Steckdose richtig angeschlossen ist. Testen Sie ggf. eine andere Steckdose oder ein anderes Kabel. Wenn die Betriebsanzeige aus bleibt, kontaktieren Sie den TP-Link-Support.

BEDIENUNGSANLEITUNG JetStream T2700G-28TQ TP-LINK

Zum Betrieb auf einem Tisch gehen Sie bitte wie folgt vor:

1. Positionieren Sie das Gerät auf einer ebenen und ausreichend stabilen Oberfläche.
2. Entfernen Sie die Aufkleber von den Gummifüßen.
3. Bringen Sie die Gummifüße auf der Unterseite des Gerätes an den dafür vorgesehenen Stellen an.

- Rackmontage

Zum Betrieb in einem Rack folgen Sie bitte diesen Anweisungen:

1. Stellen Sie sicher, dass Ihr Rack geerdet und ausreichend stabil ist.

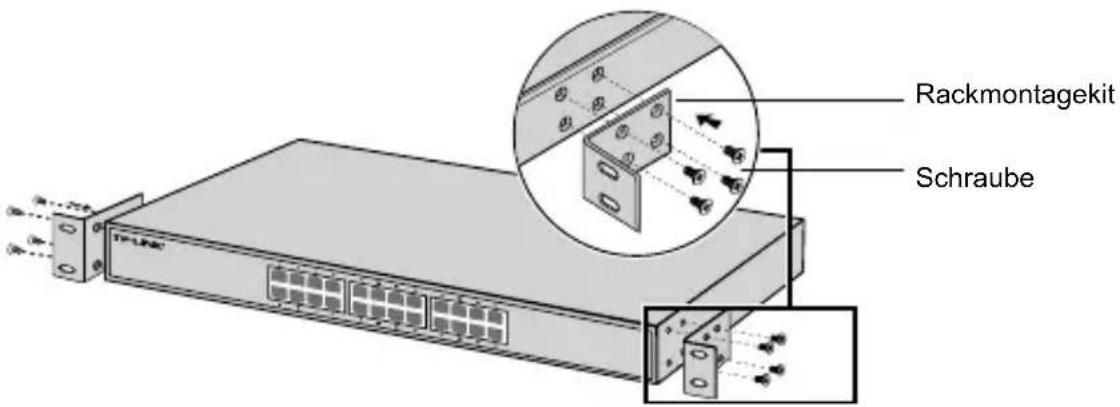

2. Bringen Sie das mitgelieferte Rackmontagekit mit den Schrauben an den vorgesehenen Stellen an.

1. Nachdem das Rackmontagekit angebracht wurde, fixieren Sie dies in Ihrem Rack (Schrauben hierfür befinden sich nicht im Lieferumfang).

Verbindung

- Ethernet-Port

Verbinden Sie einen Ethernet-Port des Switches mittels eines RJ45-Kabels mit Ihrem Computer, wie im Bild gezeigt.

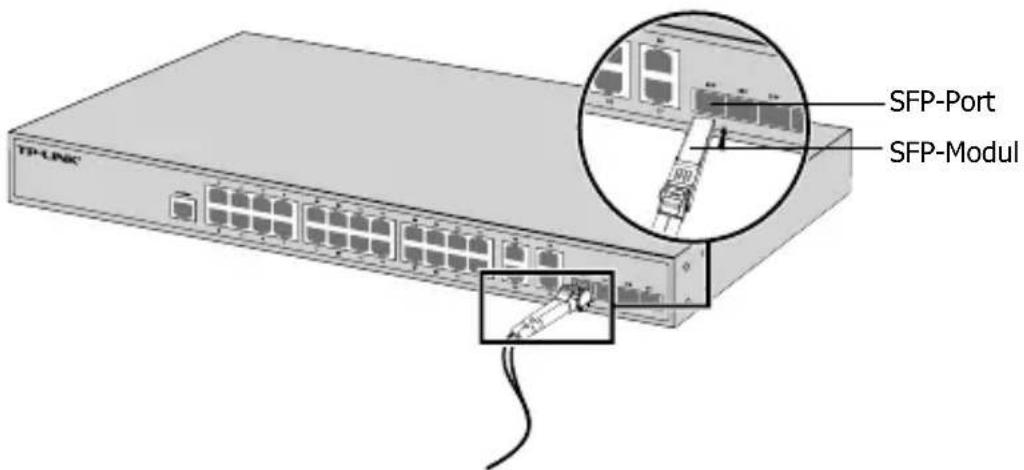

Hat Ihr Switch einen SFP-Port, können Sie diesen mit einem SFP-Modul bestücken. Besteht an diesem eine Verbindung, wird der zugehörige Combo-Ethernet-Port deaktiviert.

- Konsolenanschluss

Switches mit Konsolenanschluss können über diesen mittels eines Konsolenkabels mit Ihrem Computer verbunden werden. Damit sind Sie in der Lage, Ihren Switch über CLI zu konfigurieren.

Verbinden Sie das mitgelieferte Netzkabel mit dem Switch und einer spannungsführenden Steckdose.

- Konfigurieren des Switches mittels Weboberfläche

1. Geben Sie Ihrem Switch eine IP-Adresse aus dem selben Subnetz wie Ihr Switch. Die IP-Adresse sollte also 192.168.0.x lauten (wobei "x" für eine Zahl von 2 bis 254 steht) und die Subnetzmaske 255.255.255.0.
2. Öffnen Sie Ihren Webbrowser und besuchen Sie die Adresse http://192.168.0.1.
3. Geben Sie admin als Benutzername und Passwort ein. Klicken Sie dann Login oder drücken Sie Enter.
4. Nach erfolgtem Login können Sie den Switch konfigurieren.

- Konfiguration mittels CLI (Kommandozeile) (Nur für Smart-Switches und Managed Switches)

Sie können Ihren Switch auch über CLI verwalten. Detaillierte Anweisungen hierzu finden Sie im CLI-Handbuch.

- Konfigurieren des Switches mittels des Utilitys (Nur für Easy-Smart-Switches)

Mittels des Easy-Smart-Konfigurationstools können Sie alle Easy-Smart-Switches in Ihrem Netz zentral verwalten. Detaillierte Anweisungen hierzu finden Sie im Handbuch zum Utility.

Installation

• Hat ein Produkt eine POWER-Taste, kann das Gerät damit komplett abgeschaltet werden. Produkte ohne POWER-Taste können einzig und allein durch Trennen des Spannungsadapters komplett ausgeschaltet werden. Das von der Spannungsversorgung getrennte Gerät behält jedoch seine Konfiguration.
• Öffnen Sie dieses Produkt nicht und versuchen Sie nicht, es zu warten oder zu reparieren. Sie könnten Spannungsschlägen oder anderen Gefahren ausgesetzt sein. Das Entfernen oder Beschädigen eines Siegels lässt die Garantie erlöschen. Bitte wenden Sie sich an uns, wenn Ihr Gerät defekt ist.
• Betreiben Sie dieses Produkt nicht in der Nähe von Wasser.

Eingeschränkte Produktgarantie von TP-LINK

Nur für Original-TP-LINK-Produkte.

DIESE GARANTIE VERLEIHT IHNEN BESTIMMTE RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-LINK garantiert für einen einwandfreien Zustand von originalverpackten TP-LINK-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt.
