Produkttype	Administrerbar netværksswitch
Mærke	TP-Link
Model	JetStream T2700G-28TQ
Dimensioner	440 x 220 x 44 mm (1U)
Vægt	Cirka 4,5 kg
Strømforsyning	Integreret netledning, typisk strømforbrug 120 W
Porte	24 RJ45 porte 10/100/1000 Mbps, 4 SFP+ porte 10 Gbps, 1 RJ45 konsolport
Hovedfunktioner	L2+ administration, VLAN, QoS, ACL, SNMP, CLI, webinterface, avanceret sikkerhed (802.1X, DHCP-snooping, ARP-inspektion)
Administrationsgrænseflade	Web (HTTP/HTTPS), CLI (konsol, SSH, Telnet), SNMP v1/v2c/v3
Montering	Bord eller 19" rack (1U), beslag medfølger
Vedligeholdelse og rengøring	Afbryd enheden, rengør med en tør klud. Brug ikke væsker eller aerosoler.
Sikkerhed	Brug en jordet stikkontakt. Åbn ikke kabinettet. Risiko for elektrisk stød. Undgå vand og fugt.
Reservedele og reparerbarhed	Ingen brugerreparerbare dele. Kontakt TP-Link support. Åbning annullerer garantien.
Garanti	Begrænset garanti (varighed angivet på emballagen).
Generelle oplysninger	Standard IP-adresse: 192.168.0.1. Login: admin/admin. JetStream serie til virksomheder.
Driftstemperatur	0°C til 40°C
Driftsfugtighed	10% til 90% uden kondens
Producent	TP-Link Technologies Co., Ltd.

Ofte stillede spørgsmål - JetStream T2700G-28TQ TP-LINK

Hvordan nulstiller jeg switchen til fabriksindstillingerne?

For at nulstille switchen skal du trykke og holde Reset-knappen på forsiden af enheden nede i cirka 10 sekunder. Switchen genstarter med standardindstillinger (IP-adresse 192.168.0.1, login admin/admin).

Hvordan får jeg adgang til administrationsgrænsefladen?

Tilslut din computer til en af switchens Ethernet-porte. Konfigurer computeren med en fast IP-adresse i undernettet 192.168.0.x (f.eks. 192.168.0.10). Åbn en browser og indtast http://192.168.0.1. Log ind med brugernavn admin og adgangskode admin.

Hvad er standard IP-adressen?

Standard IP-adressen for switchen er 192.168.0.1. Subnetmasken er 255.255.255.0.

Hvordan konfigurerer jeg et VLAN?

Log ind på webgrænsefladen. Gå til VLAN > 802.1Q VLAN. Opret et nyt VLAN med et ID (f.eks. 10) og et navn. Tilføj de ønskede porte i Tagged eller Untagged tilstand efter behov. Glem ikke at konfigurere PVID for untagged porte.

Hvordan opdaterer jeg firmwaren?

Download den nyeste firmware fra TP-Links officielle hjemmeside. I webgrænsefladen skal du gå til System Tools > Firmware Upgrade. Vælg den downloadede fil og klik på Upgrade. Afbryd ikke strømmen under opdateringen.

Hvad er produktets garanti?

Switchen er dækket af en begrænset garanti fra TP-Link. Den nøjagtige varighed er angivet på produktets emballage. Garantien dækker materiale- og fabrikationsfejl ved normal brug. Åbning af kabinettet annullerer garantien.

Kan jeg installere switchen i et rack?

Ja, switchen er designet til montering i et 19 tommer rack (1U). Brug de medfølgende monteringsbeslag og passende skruer (medfølger ikke) til at fastgøre enheden til racket. Sørg for, at racket er stabilt og jordet.

Hvilke SFP-moduler er kompatible?

Switchen accepterer standard SFP+ 10 Gbps moduler (optisk fiber eller kobber). TP-Link anbefaler sine egne moduler, f.eks. TL-SM321 til single-mode fiber eller TL-SM421 til multimode. Moduler, der er i overensstemmelse med MSA-standarder, fungerer generelt.

Hvordan rengør jeg switchen?

Før rengøring skal du afbryde switchen. Brug en blød, tør klud til at tørre overfladen af. Brug aldrig flydende kemikalier eller aerosoler. Undgå at fugt trænger ind i ventilationsåbningerne.

Hvad gør jeg, hvis switchen ikke tænder?

Kontrollér, at strømkablet er korrekt tilsluttet både til switchen og en fungerende stikkontakt. Test med en anden stikkontakt eller et andet kabel, hvis muligt. Hvis strømlyset forbliver slukket, kontakt TP-Links tekniske support.

BRUGSANVISNING JetStream T2700G-28TQ TP-LINK

For svitsjer med SFP-porter, kan du koble en SFP-port til en SFP-modul. Hvis en SFP-mottaker er installert i et sport og har en gyldig kobling på porten, vil den tilknyttede RJ45-porten deaktiveres og ikke kunne brukes.

- Konsollport

For brytere med konsollport, kan du koble konsollporten til datamaskinen med konsollkabelen. Deretter kan du laste CLI for å administrere svitsjen.

For at installere enheden på skrivebordet, skal du følge trinene nedenfor:

1. Sæt enheden på en flad overflade, der er stærk nok til at bære hele vægten af enheden med alle beslag.
2. Fjern det selvklæbende papir fra undersiden af gummifødderne.
3. Vend enheden om og sæt de medfølgende gummifødder på de forsænkede områder nederst i hvert hjørne af enheden.

- Skabsmontering

For at montere enheden i et skab, skal du følge vejledningen nedenfor:

1. Kontrollér jordforbindelsen og stabiliteten af skabet.

2. Fastgør de medfølgende skabsbeslag på hver side af enheden med de medfølgende skruer.

1. Når beslagene er fastgjort på enheden, skal du bruge passende skruer (medfølger ikke) til at fastgøre beslaget til skabet.

Tilslutning

- Ethernet-port

Tilslut et Ethernet-port til computeren med et RJ45-kabel, som vist på følgende figur.

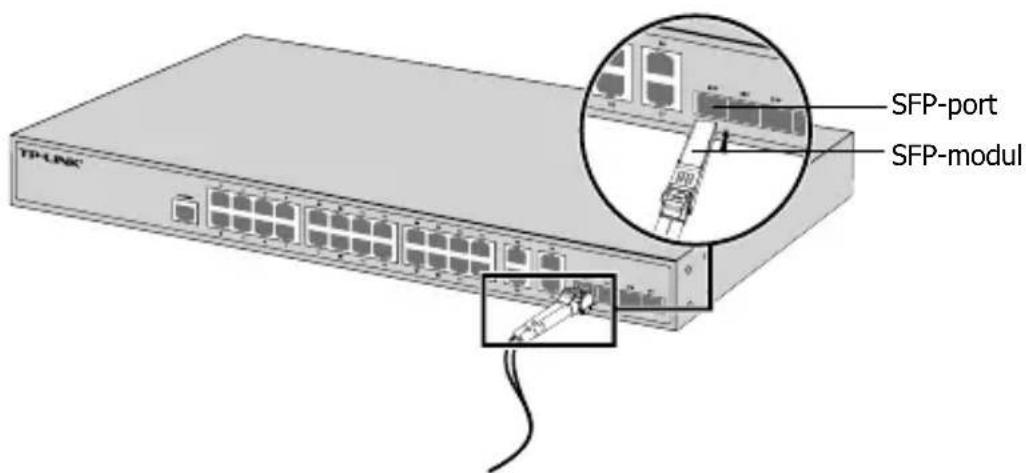

- SFP-port

For kontakter med SFP-porte kan du tilslutte et SFP-port til et SFP-modul. Hvis en SFP-transceiver er installeret i et stik og har et gyldigt link på porten, vil den tilknyttede RJ45-port bliver deaktiveret og kan ikke bruges.

- Konsolport

For kontakter med konsolport, kan du tilslutte konsolporten til din computer med konsolkablet. Derefter kan du indlæse CLI til at administrere kontakten.

Sæt hunstikket af den medfølgende netledning i enhedens strømstik og hanstikket i en stikkontakt.

- Konfigurer kontakten vha. brugergrænsefladen

1. Angiv IP-adressen på din PC på samme undernet som kontakten. IP-adressen er 192.168.0.x ("x" er et nummer fra 2 til 254); undernetmasken er 255.255.255.0.

2. Åbn en browser og indtast standard administrationsadressen http://192.168.0.1 i browserens adressefelt, og tryk derefter på tasten Enter.

3. Indtast admin for standard brugernavn og adgangskode med små bogstaver. Klik på Logon-knappen eller tryk på Enter.

4. Efter en vellykket login, kan du konfigurere kontakten på administrationssiden.

- Konfigurer kontakten ved hjælp af CLI (kun for Smart-kontakter og styrede kontakter)

Du kan logge på og få adgang til CLI'en for at styre kontakten. For detaljerede instruktioner om, hvordan du gør dette, henvises til CLI-vejledningen.

- Konfigurer kontakten vha. værktøjet (kun for Easy Smart-kontakter)

Du kan bruge Easy Smart konfigurationsværktøj til centralt at styre hele netværk af Easy Smart kontakter. For detaljerede instruktioner om, hvordan du gør dette, henvises til brugervejledningen.

Kurulum

- Masaüstü Kurulumu

Sikkerhedsinformation

• Du kan tænde/slukke for enheden ved at benytte Tænd/Sluk knappen. På produkter der ikke er udstyret med en Tænd/Sluk knap, er den eneste måde at afbryde enheden på, at udtrække ledningen eller adapteren til strømkilden. Den afbrudte enhed skal forblive klar til brug.
• Undlad at åbne enheden eller forsøge at reparere det. Du vil være udsat for højspænding eller andre risici. Hvis du åbner en forseglet komponent eller produkt(er) bortfalder garantien. Hvis du har brug for vedligeholdelse, bedes du kontakte os.
• Undlad at benytte enheden i nærheden af vand.

TP-LINK begrænset produktgaranti

Gælder kun TP-LINK mærkevarer.

DENNE GARANTI GIVER DIG SPECIFIKKE JURIDISKE RETTIGHEDER OG DU KAN HAVE ANDRE RETTIGHEDER SOM VARIERER FRA STAT TIL STAT (ELLER FRA LAND ELLER PROVINS).

INDENFOR LOVENS RAMMER ER GARANTIEN OG RETSMIDLERNE DER FREMGÅR ESKKLUSIVE OG I STEDET FOR ALLE ANDRE RETTIGHEDER, RETSMIDLER OG BETINGELSER.

TP-LINK garanterer at alle TP-LINK hardware produkter indeholdt i den originale emballage ikke er behæftede med fejl på materialer og håndværk såfremt de bruges efter hensigten og i overensstemmelse med TP-LINK's retningslinjer, indenfor en periode som afhænger af den lokale service, fra købsdatoen af den oprindelige slutbruger/køber.
