Tipo de produto	Switch de rede gerenciável
Marca	TP-Link
Modelo	JetStream T2700G-28TQ
Dimensões	440 x 220 x 44 mm (1U)
Peso	Aproximadamente 4,5 kg
Alimentação	Cabo de alimentação integrado, consumo típico 120 W
Portas	24 portas RJ45 10/100/1000 Mbps, 4 portas SFP+ 10 Gbps, 1 porta console RJ45
Funções principais	Gerenciamento L2+, VLAN, QoS, ACL, SNMP, CLI, interface web, segurança avançada (802.1X, DHCP snooping, inspeção ARP)
Interface de gerenciamento	Web (HTTP/HTTPS), CLI (console, SSH, Telnet), SNMP v1/v2c/v3
Montagem	Mesa ou rack 19" (1U), suportes fornecidos
Manutenção e limpeza	Desconecte o aparelho, limpe com um pano seco. Não use líquidos ou aerossóis.
Segurança	Use uma tomada aterrada. Não abra o gabinete. Risco de choque elétrico. Evite água e umidade.
Peças de reposição e reparabilidade	Nenhuma peça reparável pelo usuário. Contate o suporte TP-Link. Abertura anula a garantia.
Garantia	Garantia limitada (duração indicada na embalagem).
Informações gerais	Endereço IP padrão: 192.168.0.1. Credenciais: admin/admin. Série JetStream para empresas.
Temperatura de operação	0°C a 40°C
Umidade de operação	10% a 90% sem condensação
Fabricante	TP-Link Technologies Co., Ltd.

Perguntas frequentes - JetStream T2700G-28TQ TP-LINK

Como redefinir o switch para as configurações de fábrica?

Para redefinir o switch, mantenha pressionado o botão Reset na frente do dispositivo por cerca de 10 segundos. O switch será reiniciado com as configurações padrão (endereço IP 192.168.0.1, credenciais admin/admin).

Como acessar a interface de gerenciamento?

Conecte seu computador a uma das portas Ethernet do switch. Configure o computador com um endereço IP fixo na sub-rede 192.168.0.x (por exemplo, 192.168.0.10). Abra um navegador e digite http://192.168.0.1. Faça login com o nome de usuário admin e a senha admin.

Qual é o endereço IP padrão?

O endereço IP padrão do switch é 192.168.0.1. A máscara de sub-rede é 255.255.255.0.

Como configurar uma VLAN?

Faça login na interface web. Vá para VLAN > 802.1Q VLAN. Crie uma nova VLAN com um ID (por exemplo, 10) e um nome. Adicione as portas desejadas no modo Tagged ou Untagged conforme sua necessidade. Não se esqueça de configurar o PVID para as portas untagged.

Como atualizar o firmware?

Baixe o firmware mais recente do site oficial da TP-Link. Na interface web, vá para System Tools > Firmware Upgrade. Selecione o arquivo baixado e clique em Upgrade. Não desligue a energia durante a atualização.

Qual é a garantia do produto?

O switch é coberto por uma garantia limitada da TP-Link. A duração exata está indicada na embalagem do produto. A garantia cobre defeitos de material e fabricação em uso normal. A abertura do gabinete anula a garantia.

Posso instalar o switch em um rack?

Sim, o switch é projetado para montagem em rack de 19 polegadas (1U). Use os suportes de montagem fornecidos e os parafusos adequados (não fornecidos) para fixar o aparelho ao rack. Certifique-se de que o rack esteja estável e aterrado.

Quais módulos SFP são compatíveis?

O switch aceita módulos SFP+ 10 Gbps padrão (fibra óptica ou cobre). A TP-Link recomenda seus próprios módulos, por exemplo TL-SM321 para fibra monomodo ou TL-SM421 para multimodo. Módulos compatíveis com as normas MSA geralmente funcionam.

Como limpar o switch?

Antes de qualquer limpeza, desconecte o switch. Use um pano macio e seco para limpar a superfície. Nunca use produtos químicos líquidos ou aerossóis. Evite que a umidade entre nos orifícios de ventilação.

O que fazer se o switch não ligar?

Verifique se o cabo de alimentação está corretamente conectado tanto no switch quanto em uma tomada elétrica funcional. Teste com outra tomada ou outro cabo, se possível. Se o LED de energia permanecer apagado, entre em contato com o suporte técnico da TP-Link.

MANUAL DE UTILIZADOR JetStream T2700G-28TQ TP-LINK

- Instalação numa mesa/secretária

Para instalar o dispositivo sobre uma mesa/secretária, por favor siga os passos abaixo:

1. Coloque o dispositivo sobre uma superfície plana e forte o suficiente para aguentar com o peso do dispositivo.
2. Retire as películas adesivas dos pés de borracha.
3. Coloque os pés de borracha nas áreas indicadas para o efeito na base do produto.

- Instalação em Bastidor

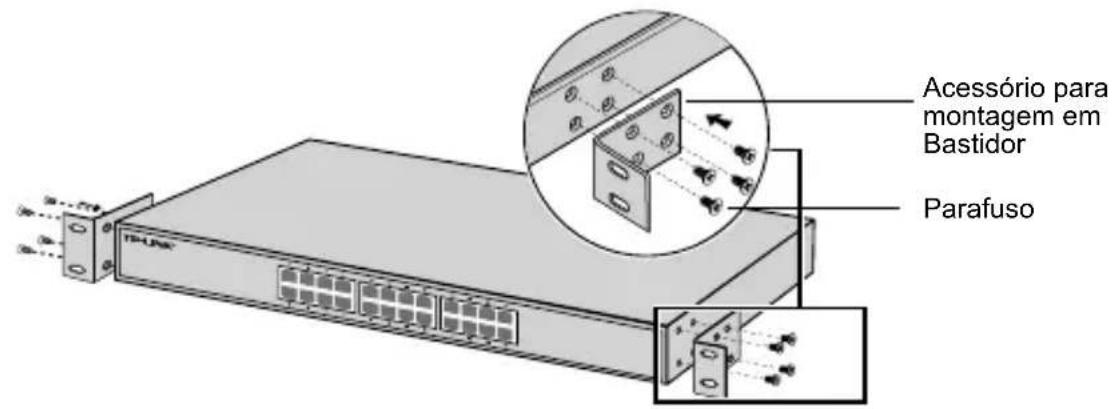

Se o seu dispositivo for fornecido com acessórios para montagem em Bastidor poderá instalar o seu produto num bastidor. Siga as instruções abaixo:

1. Verifique a estabilidade do Bastidor.
2. Fixe através dos parafusos fornecidos os acessórios de montagem em Bastidor em cada um dos lados do produto.

1. Após os acessórios de fixação estarem colocados no dispositivo, utilize os parafusos adequados (não incluídos) ao bastidor para fixar o dispositivo.

Ligação

- Porta Ethernet

Utilize um cabo de rede RJ45 para ligar uma porta do Switch ao computador tal como apresentado na seguinte figura.

- Porta SFP

Nos Switches com portas SFP poderão ser instalados módulos SFP. Se um transceiver SFP for instalado num slot e tiver uma ligação ativa na respetiva porta, a porta RJ45 correspondente será desativada e não poderá ser utilizada.

- Porta de Consola

Para Switches com porta de consola, poderá ligar o seu computador via cabo de consola ao switch. De seguida, poderá utilizar a interface de linha de comandos para gerir o switch.

Ligue o conector fêmea do cabo de energia fornecido na entrada de energia do dispositivo e o conector macho numa tomada elétrica.

1. Configure um endereço IP no seu PC na mesma sub-rede da interface de gestão do seu Router. O endereço IP deve ser no seguinte formato: 192.168.0.x ("x" pode ser um valor entre 2 e 254); a máscara de sub-rede deve ser 255.255.255.0.
2. Utilize um Navegador Web e introduza o endereço predefinido http://192.168.0.1 na barra de endereços e pressione Enter.
3. Introduza admin (letras minúsculas) no campo User Name e Password e clique em Login ou pressione Enter.
4. Após iniciar a sessão com sucesso, poderá configurar o Switch através da interface de gestão.

- Configurar o Switch utilizando a Linha de Comandos (apenas para Switches Smart e Switches com gestão)

Poderá iniciar a sessão via Interface de Linha de Comandos e gerir o Switch. Para mais informações e instruções detalhadas sobre o processo, por favor consulte o guia da Interface de Linha de Comandos.

- Configurar o Switch via utilitário de Configuração (Apenas para Switches da linha Easy Smart)

Poderá utilizar o software Easy Smart Configuration Utility para gerir a sua rede de Switches Easy Smart. Para mais informações sobre o processo, por favor consulte o Guia de Utilizador do Utilitário.

Asennus

- Pöytäasennus

Informação de Segurança

• Quando um produto possui um botão on/off (ligado/desligado), esta é uma das formas de desligar o produto. Para produtos sem o botão on/off (ligado/desligado), a única forma de desligar completamente o produto é removendo-o da tomada elétrica ou desligando o respectivo adaptador de alimentação. O dispositivo desligado irá manter-se pronto a operar.
• Não abra este produto nem tente repará-lo; pode ficar exposto a altas voltagens perigosas e/ou a outros perigos. Abrir um componente ou produto selado anulará a garantia. Para reparação do produto, por favor, contactenos.
• Não utilize este produto na proximidade de água.

Garantia Limitada de Produto TP-LINK

Apenas para Produtos da Marca TP-LINK.

ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍFICOS E PODERÁ TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVÍNCIAS).

ATÉ AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS NELA SÃO EXCLUSIVOS E SUBSTITUEM TODAS AS OUTRAS GARANTIAS, RECURSOS E CONDIÇÕES.

A TP-LINK fornece garantia a qualquer produto da marca TP-LINK contido na embalagem original do produto, contra qualquer defeito nos materiais e construção, quando o mesmo é utilizado em condições normais e de

acordo com as orientações fornecidas pela TP-LINK, por um período definido pelo do serviço de apoio local a partir da data de compra pelo utilizador final.
