Produkttyp	Managed Layer-3-Switch (L3)
Modell	JetStream T3700G-28TQ
Marke	TP-Link
Abmessungen (L x T x H)	440 x 260 x 44 mm (1U)
Gewicht	Ca. 4,5 kg
Stromversorgung	AC 100-240 V, 50/60 Hz, interne Stromversorgung
Anschlüsse	24 RJ45-Ports 10/100/1000 Mbit/s + 4 SFP+-Ports 10 Gbit/s
Konsolenanschluss	1 RJ45-Konsolenanschluss für CLI-Verwaltung
Hauptfunktionen	VLAN, QoS, Link-Aggregation, Sicherheit (ACL, 802.1X), statisches und dynamisches Routing (RIP, OSPF), Verwaltung über Web, CLI, SNMP
Installation	Auf dem Schreibtisch (Gummifüße) oder im Rack (mitgelieferte Montagewinkel)
Wartung und Reinigung	Gerät vor der Reinigung vom Netz trennen. Mit einem weichen, trockenen Tuch abwischen. Keine flüssigen oder scheuernden Reinigungsmittel verwenden.
Sicherheit	Nicht Wasser oder Feuchtigkeit aussetzen. Nicht öffnen. Reparaturen nur durch qualifiziertes Personal durchführen lassen.
Ersatzteile und Reparaturfähigkeit	Für Ersatzteile und Reparatur wenden Sie sich an den TP-Link technischen Support. Das Öffnen des Gehäuses führt zum Garantieverlust.
Garantie	Eingeschränkte Garantie von TP-Link, Dauer wie auf der Verpackung angegeben (in der Regel 3 Jahre)
Standard-IP-Adresse	http://192.168.0.1
Standard-Anmeldedaten	Benutzername: admin, Passwort: admin (alles in Kleinbuchstaben)
Betriebstemperatur	0 °C bis 40 °C
Betriebsfeuchtigkeit	10% bis 90% relative Luftfeuchtigkeit, nicht kondensierend
Zertifizierungen	CE, FCC, RoHS

Häufig gestellte Fragen - JetStream T3700G-28TQ TP-LINK

Wie installiere ich den Switch auf einem Schreibtisch?

Stellen Sie den Switch auf eine ebene, stabile Oberfläche. Entfernen Sie die Schutzfolien von den mitgelieferten Gummifüßen und kleben Sie diese an die vier Ecken der Unterseite des Geräts.

Wie montiere ich den Switch in einem Rack?

Befestigen Sie die Montagewinkel mit den mitgelieferten Schrauben auf jeder Seite des Switches. Verwenden Sie dann geeignete Schrauben (nicht im Lieferumfang enthalten), um den Switch im Rack zu befestigen. Stellen Sie sicher, dass das Rack stabil und geerdet ist.

Wie schließe ich ein SFP-Modul an?

Setzen Sie das SFP-Modul in den dafür vorgesehenen Steckplatz ein, bis es einrastet. Zum Entfernen ziehen Sie vorsichtig an der Lasche oder dem Hebel. Verwenden Sie Module, die mit den 10 Gbit/s-Standards kompatibel sind.

Wie greife ich auf die Web-Verwaltungsoberfläche zu?

Verbinden Sie Ihren Computer über ein Ethernet-Kabel mit dem Switch. Konfigurieren Sie Ihren Computer mit einer IP-Adresse im Subnetz 192.168.0.x (z.B. 192.168.0.2, Subnetzmaske 255.255.255.0). Öffnen Sie einen Browser und geben Sie http://192.168.0.1 ein. Geben Sie admin als Benutzernamen und Passwort ein.

Was ist das Standard-Passwort des Switches?

Der Standard-Benutzername und das Standard-Passwort sind beide admin (in Kleinbuchstaben). Aus Sicherheitsgründen wird empfohlen, diese bei der ersten Anmeldung zu ändern.

Wie setze ich den Switch auf die Werkseinstellungen zurück?

Halten Sie die Reset-Taste (befindet sich auf der Vorder- oder Rückseite) für etwa 10 Sekunden gedrückt, bis die LEDs blinken. Lassen Sie die Taste los. Das Gerät startet mit den Werkseinstellungen neu.

Unterstützt der Switch statisches und dynamisches Routing?

Ja, der T3700G-28TQ ist ein Layer-3-Switch, der statisches Routing sowie die dynamischen Protokolle RIP und OSPF unterstützt.

Kann ich standardmäßige RJ45-Kabel für die 10 Gbit/s-Ports verwenden?

Die RJ45-Ports sind für 10/100/1000 Mbit/s ausgelegt. Die 10 Gbit/s-Ports sind die SFP+-Ports, die entsprechende SFP+-Module oder DAC-Kabel (Direct Attach Copper) erfordern.

Was tun, wenn der Switch nicht einschaltet?

Überprüfen Sie, ob das Netzkabel korrekt am Gerät und an einer funktionierenden Steckdose angeschlossen ist. Testen Sie mit einem anderen Kabel oder einer anderen Steckdose. Wenn das Problem weiterhin besteht, wenden Sie sich an den TP-Link-Support.

Wie reinige ich den Switch?

Trennen Sie das Gerät vor der Reinigung vom Netz. Verwenden Sie ein weiches, trockenes Tuch, um das Gehäuse abzuwischen. Verwenden Sie keine flüssigen Reinigungsmittel, Sprays oder scheuernde Tücher.

BEDIENUNGSANLEITUNG JetStream T3700G-28TQ TP-LINK

Zum Betrieb auf einem Tisch gehen Sie bitte wie folgt vor:

1. Positionieren Sie das Gerät auf einer ebenen und ausreichend stabilen Oberfläche.
2. Entfernen Sie die Aufkleber von den Gummifüßen.
3. Bringen Sie die Gummifüße auf der Unterseite des Gerätes an den dafür vorgesehenen Stellen an.

- Rackmontage

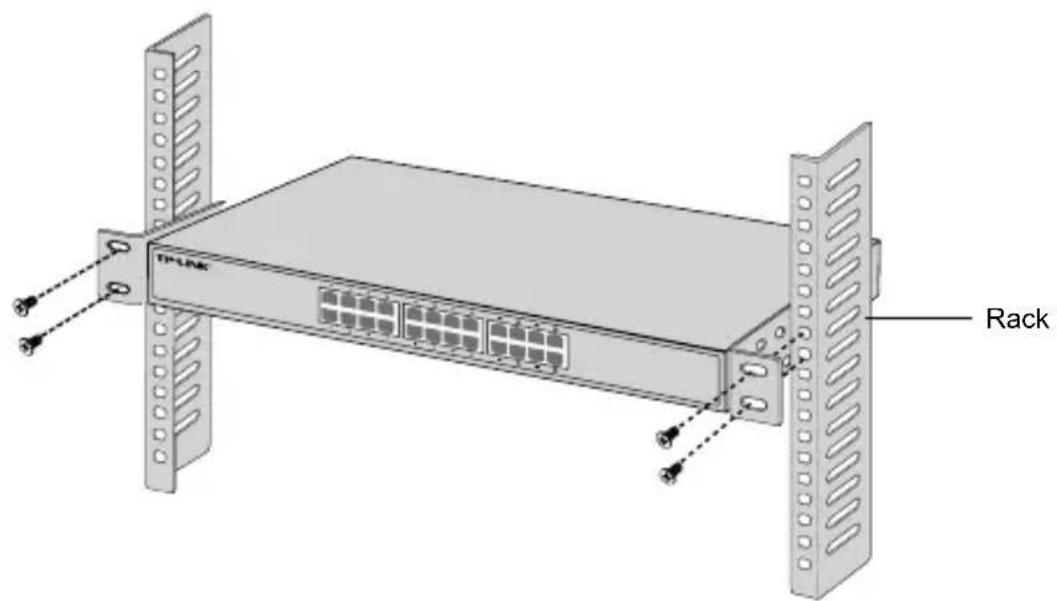

Zum Betrieb in einem Rack folgen Sie bitte diesen Anweisungen:

1. Stellen Sie sicher, dass Ihr Rack geerdet und ausreichend stabil ist.
2. Bringen Sie das mitgelieferte Rackmontagekit mit den Schrauben an den vorgesehenen Stellen an.

1. Nachdem das Rackmontagekit angebracht wurde, fixieren Sie dies in Ihrem Rack (Schrauben hierfür befinden sich nicht im Lieferumfang).

Verbindung

- Ethernet-Port

Verbinden Sie einen Ethernet-Port des Switches mittels eines RJ45-Kabels mit Ihrem Computer, wie im Bild gezeigt.

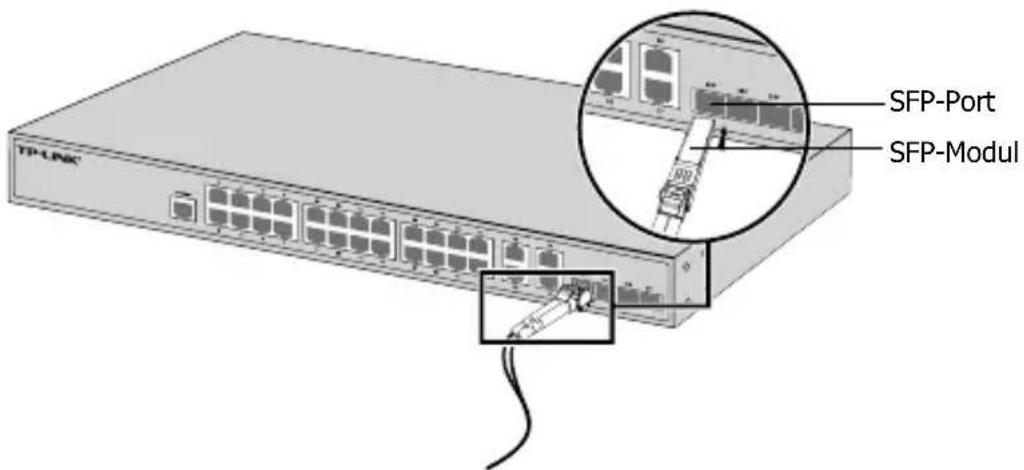

Hat Ihr Switch einen SFP-Port, können Sie diesen mit einem SFP-Modul bestücken. Besteht an diesem eine Verbindung, wird der zugehörige Combo-Ethernet-Port deaktiviert.

- Konsolenanschluss

Switches mit Konsolenanschluss können über diesen mittels eines Konsolenkabels mit Ihrem Computer verbunden werden. Damit sind Sie in der Lage, Ihren Switch über CLI zu konfigurieren.

Verbinden Sie das mitgelieferte Netzkabel mit dem Switch und einer spannungsführenden Steckdose.

- Konfigurieren des Switches mittels Weboberfläche

1. Geben Sie Ihrem Switch eine IP-Adresse aus dem selben Subnetz wie Ihr Switch. Die IP-Adresse sollte also 192.168.0.x lauten (wobei "x" für eine Zahl von 2 bis 254 steht) und die Subnetzmaske 255.255.255.0.
2. Öffnen Sie Ihren Webbrowser und besuchen Sie die Adresse http://192.168.0.1.
3. Geben Sie admin als Benutzername und Passwort ein. Klicken Sie dann Login oder drücken Sie Enter.
4. Nach erfolgtem Login können Sie den Switch konfigurieren.

- Konfiguration mittels CLI (Kommandozeile) (Nur für Smart-Switches und Managed Switches)

Sie können Ihren Switch auch über CLI verwalten. Detaillierte Anweisungen hierzu finden Sie im CLI-Handbuch.

- Konfigurieren des Switches mittels des Utilitys (Nur für Easy-Smart-Switches)

Mittels des Easy-Smart-Konfigurationstools können Sie alle Easy-Smart-Switches in Ihrem Netz zentral verwalten. Detaillierte Anweisungen hierzu finden Sie im Handbuch zum Utility.

Installation

• Hat ein Produkt eine POWER-Taste, kann das Gerät damit komplett abgeschaltet werden. Produkte ohne POWER-Taste können einzig und allein durch Trennen des Spannungsadapters komplett ausgeschaltet werden. Das von der Spannungsversorgung getrennte Gerät behält jedoch seine Konfiguration.
• Öffnen Sie dieses Produkt nicht und versuchen Sie nicht, es zu warten oder zu reparieren. Sie könnten Spannungsschlägen oder anderen Gefahren ausgesetzt sein. Das Entfernen oder Beschädigen eines Siegels lässt die Garantie erlöschen. Bitte wenden Sie sich an uns, wenn Ihr Gerät defekt ist.
• Betreiben Sie dieses Produkt nicht in der Nähe von Wasser.

Eingeschränkte Produktgarantie von TP-LINK

Nur für Original-TP-LINK-Produkte.

DIESE GARANTIE VERLEIHT IHNEN BESTIMMTE RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-LINK garantiert für einen einwandfreien Zustand von originalverpackten TP-LINK-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt.
