Type de produit	Commutateur de couche 3 (L3) administrable
Modèle	JetStream T3700G-28TQ
Marque	TP-Link
Dimensions (L x P x H)	440 x 260 x 44 mm (1U)
Poids	Environ 4,5 kg
Alimentation	AC 100-240 V, 50/60 Hz, alimentation interne
Ports	24 ports RJ45 10/100/1000 Mbit/s + 4 ports SFP+ 10 Gbit/s
Port console	1 port console RJ45 pour gestion CLI
Fonctions principales	VLAN, QoS, agrégation de liens, sécurité (ACL, 802.1X), routage statique et dynamique (RIP, OSPF), gestion via Web, CLI, SNMP
Installation	Sur bureau (pieds caoutchouc) ou en rack (équerres fournies)
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de produits liquides ou abrasifs.
Sécurité	Ne pas exposer à l'eau ou à l'humidité. Ne pas démonter. Confier toute réparation au personnel qualifié.
Pièces détachées et réparabilité	Contacter le support technique TP-Link pour les pièces détachées et la réparation. L'ouverture du boîtier annule la garantie.
Garantie	Garantie limitée TP-Link, durée indiquée sur l'emballage (généralement 3 ans)
Adresse IP par défaut	http://192.168.0.1
Identifiants par défaut	Nom d'utilisateur : admin, Mot de passe : admin (tout en minuscules)
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10% à 90% HR sans condensation
Certifications	CE, FCC, RoHS

FOIRE AUX QUESTIONS - JetStream T3700G-28TQ TP-LINK

Comment installer le commutateur sur un bureau ?

Placez le commutateur sur une surface plane et résistante. Retirez les films de protection des pieds en caoutchouc fournis, puis collez-les aux quatre coins du dessous de l'appareil.

Comment monter le commutateur dans un rack ?

Fixez les équerres de montage de chaque côté du commutateur à l'aide des vis fournies. Utilisez ensuite des boulons adaptés (non fournis) pour fixer le commutateur au rack. Assurez-vous que le rack est stable et mis à la terre.

Comment connecter un module SFP ?

Insérez le module SFP dans l'emplacement prévu jusqu'à ce qu'il s'enclenche. Pour le retirer, tirez doucement sur la languette ou le levier. Utilisez des modules compatibles avec les normes 10 Gbit/s.

Comment accéder à l'interface d'administration web ?

Connectez votre ordinateur au commutateur via un câble Ethernet. Configurez votre ordinateur avec une adresse IP dans le sous-réseau 192.168.0.x (ex: 192.168.0.2, masque 255.255.255.0). Ouvrez un navigateur et saisissez http://192.168.0.1. Saisissez admin comme nom d'utilisateur et mot de passe.

Quel est le mot de passe par défaut du commutateur ?

Le nom d'utilisateur et le mot de passe par défaut sont tous les deux admin (en minuscules). Pour des raisons de sécurité, il est recommandé de les modifier dès la première connexion.

Comment réinitialiser le commutateur aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset (situé sur le panneau avant ou arrière) pendant environ 10 secondes jusqu'à ce que les LED clignotent. Relâchez le bouton. L'appareil redémarrera avec les réglages d'usine.

Le commutateur prend-il en charge le routage statique et dynamique ?

Oui, le T3700G-28TQ est un commutateur de couche 3 qui supporte le routage statique, ainsi que les protocoles dynamiques RIP et OSPF.

Puis-je utiliser des câbles RJ45 standard pour les ports 10 Gbit/s ?

Les ports RJ45 sont compatibles 10/100/1000 Mbit/s. Les ports 10 Gbit/s sont les ports SFP+ qui nécessitent des modules SFP+ ou des câbles DAC (Direct Attach Copper) adaptés.

Que faire si le commutateur ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché sur l'appareil et sur une prise électrique fonctionnelle. Testez avec un autre câble ou une autre prise. Si le problème persiste, contactez le support TP-Link.

Comment nettoyer le commutateur ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec pour essuyer le boîtier. N'utilisez pas de produits liquides, de sprays ou de chiffons abrasifs.

MODE D'EMPLOI JetStream T3700G-28TQ TP-LINK

Pour installer le switch sur un bureau, suivre les étapes suivantes :

1. Poser le switch sur une surface plane suffisamment résistante pour supporter le poids du switch et des câbles qui y seront connectés.
2. Ôter les protection présentes sur les adhésifs des pieds caoutchouc fournis
3. Retourner le switch et disposer les pieds aux emplacements en creux situés aux quatre coins de l'appareil.

- Installation en rack

Pour installer le switch dans un rack, suivre les étapes suivantes :

1. Vérifier la mise à la terre et la stabilité du rack.

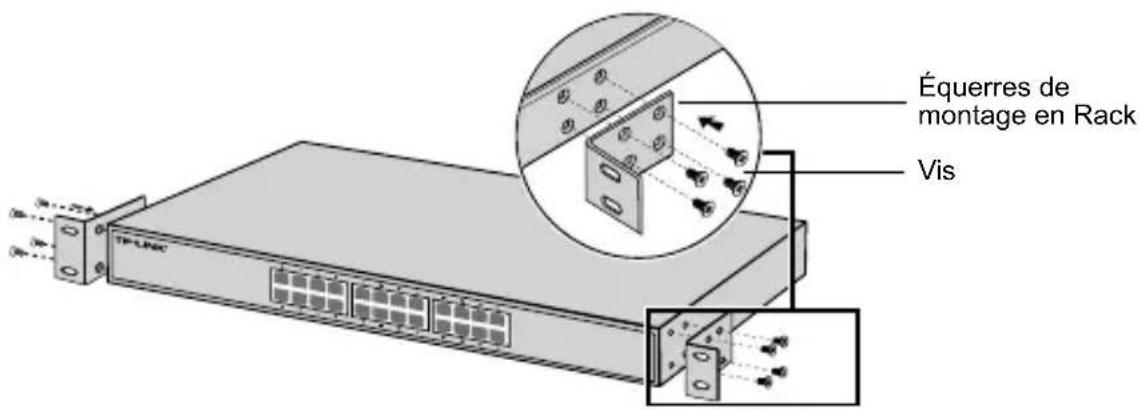

2. Fixer les équerres de montage de chaque côté du switch à l'aide des vis fournies.

1. Après avoir fixé les équerres au switch, utiliser les boulons (non fournis) adéquats pour fixer le switch au rack.

Connexion

- Port Ethernet

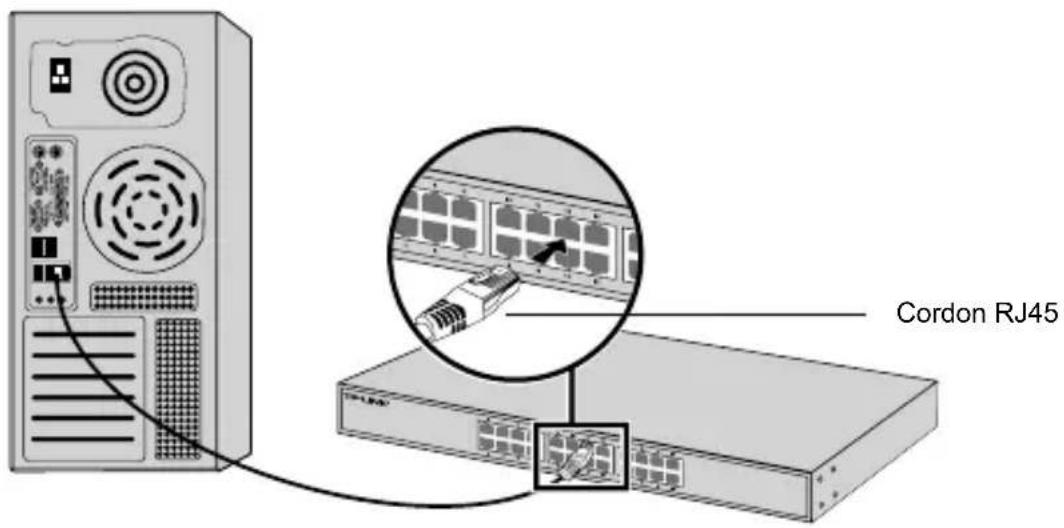

Connector un cordon Ethernet à un port RJ45 du switch comme indiqué dans l'illustration suivante.

- Emplacement SFP

Pour les switches pourvus d'emplacements SFP, vous pouvez connecter un module SFP à l'un de ces ports.

- Port console

Pour les switches équipés d'un port console, vous pouvez relier ce dernier à un ordinateur à l'aide du cordon console fourni. Vous pouvez ensuite accéder à l'interface de commande en ligne (CLI) pour administrer le switch.

- Mettre sous tension

Connector le connecteur femelle du cordon fourni dans la prise du switch, connecter ensuite la prise mâle à une prise électrique.

1. Définissez l'adresse IP de votre ordinateur dans le même sous-réseau que celui du switch. L'adresse IP doit être de type 192.168.0.x (avec x comprise entre 2 et 254) ; le masque de sous-réseau étant 255.255.255.0.
2. Ouvrez un navigateur Internet et saisissez l'adresse d'administration par défaut du switch ; http://192.168.0.1 dans le champ dédié puis appuyez sur la touche Entrée.
3. Saisir admin en minuscules, dans les champs User Name (Nom d'utilisateur) et Password (Mot de passe). Cliquez ensuite sur le bouton Login (Se connecter) ou pressez la touche Entrée.
4. Après vous être authentifié avec succès, vous pouvez configurer votre switch depuis son interface d'administration.

- Configurer le switch via son interface en ligne de commande (CLI ; ne concerne que les switches administrables et Smart)

Vous pouvez vous connecter au switch et accéder à son interface CLI pour l'administrer. Pour des instructions détaillées référez vous au Guide de l'interface de commande en ligne.

- Configurer le switch en utilisant l'utilitaire dédié (Uniquement pour les Easy Smart Switches)

Vous pouvez utiliser l'utilitaire de configuration pour administrer de façon centralisée vos réseaux constitués d'Easy Smart Switches. Pour des instructions détaillées merci de vous référer au guide d'utilisation de l'utilitaire.
