Produkttyp	Hanterbar L3-switch (lager 3)
Modell	JetStream T3700G-28TQ
Varumärke	TP-Link
Mått (L x D x H)	440 x 260 x 44 mm (1U)
Vikt	ca 4,5 kg
Strömförsörjning	AC 100-240 V, 50/60 Hz, intern strömförsörjning
Portar	24 RJ45-portar 10/100/1000 Mbit/s + 4 SFP+-portar 10 Gbit/s
Konsolport	1 RJ45-konsolport för CLI-hantering
Huvudfunktioner	VLAN, QoS, länkaggregation, säkerhet (ACL, 802.1X), statisk och dynamisk routing (RIP, OSPF), hantering via webb, CLI, SNMP
Installation	På skrivbord (gummifötter) eller i rack (medföljande konsoler)
Underhåll och rengöring	Koppla bort enheten före rengöring. Använd en mjuk, torr trasa. Använd inte flytande eller slipande rengöringsmedel.
Säkerhet	Utsätt inte för vatten eller fukt. Montera inte isär. Överlämna all reparation till kvalificerad personal.
Reservdelar och reparerbarhet	Kontakta TP-Links tekniska support för reservdelar och reparationer. Att öppna höljet ogiltigförklarar garantin.
Garanti	TP-Links begränsade garanti, varaktighet anges på förpackningen (vanligtvis 3 år)
Standard-IP-adress	http://192.168.0.1
Standardinloggningsuppgifter	Användarnamn: admin, Lösenord: admin (gemener)
Drifttemperatur	0 °C till 40 °C
Driftfuktighet	10% till 90% RH utan kondensation
Certifieringar	CE, FCC, RoHS

Vanliga frågor - JetStream T3700G-28TQ TP-LINK

Hur installerar jag switchen på ett skrivbord?

Placera switchen på en plan och stabil yta. Ta bort skyddsfilmerna från de medföljande gummifötterna och fäst dem under enhetens fyra hörn.

Hur monterar jag switchen i ett rack?

Fäst monteringskonsolerna på varje sida av switchen med de medföljande skruvarna. Använd sedan lämpliga bultar (medföljer inte) för att fästa switchen i racket. Se till att racket är stabilt och jordat.

Hur ansluter jag en SFP-modul?

Sätt in SFP-modulen i avsedd plats tills den klickar på plats. För att ta bort den, dra försiktigt i fliken eller spaken. Använd moduler som är kompatibla med 10 Gbit/s-standarder.

Hur kommer jag åt webbadministrationsgränssnittet?

Anslut din dator till switchen med en Ethernet-kabel. Konfigurera din dator med en IP-adress i nätet 192.168.0.x (t.ex. 192.168.0.2, nätmask 255.255.255.0). Öppna en webbläsare och ange http://192.168.0.1. Ange admin som användarnamn och lösenord.

Vad är standardlösenordet för switchen?

Standardanvändarnamnet och lösenordet är båda admin (gemener). Av säkerhetsskäl rekommenderas att du ändrar dem vid första inloggningen.

Hur återställer jag switchen till fabriksinställningarna?

Håll ner Reset-knappen (placerad på fram- eller baksidan) i cirka 10 sekunder tills lysdioderna blinkar. Släpp knappen. Enheten startar om med fabriksinställningarna.

Stöder switchen statisk och dynamisk routing?

Ja, T3700G-28TQ är en L3-switch som stöder statisk routing samt de dynamiska protokollen RIP och OSPF.

Kan jag använda vanliga RJ45-kablar för 10 Gbit/s-portarna?

RJ45-portarna stöder 10/100/1000 Mbit/s. 10 Gbit/s-portarna är SFP+-portar som kräver SFP+-moduler eller lämpliga DAC-kablar (Direct Attach Copper).

Vad gör jag om switchen inte startar?

Kontrollera att strömkabeln är korrekt ansluten till enheten och till ett fungerande eluttag. Testa med en annan kabel eller ett annat uttag. Om problemet kvarstår, kontakta TP-Links support.

Hur rengör jag switchen?

Koppla bort enheten före rengöring. Använd en mjuk, torr trasa för att torka av höljet. Använd inte flytande rengöringsmedel, sprayer eller slipande trasor.

BRUKSANVISNING JetStream T3700G-28TQ TP-LINK

För att installera enheten på datorn, följ stegen nedan:

1. Ställ in enheten på en plan yta tillräckligt stark för att stödja hela vikten inklusive alla beslag.

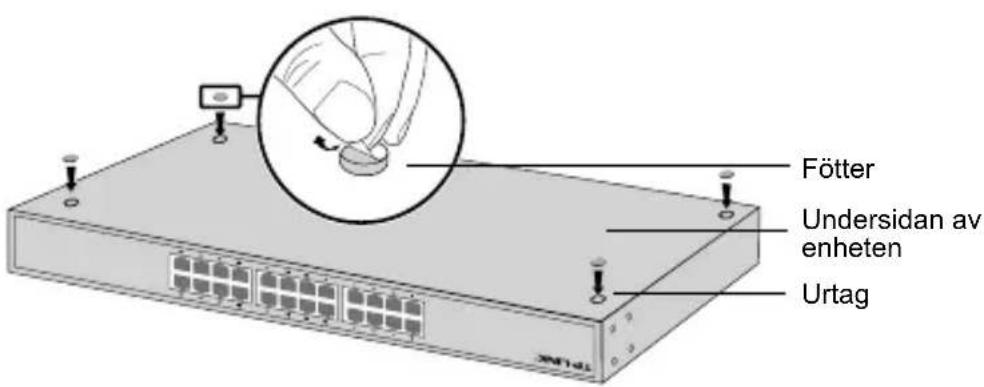

2. Ta bort självhäftande papper från gummifötterna.
3. Vänd enheten och fäst de medföljande gummifötterna på de infällda ytorna på botten vid varje hörn.

- Rackinstallation

För att installera enheten i ett rack, följ instruktionerna nedan:

1. Kontrollera jordning och stabiliteten av racket.

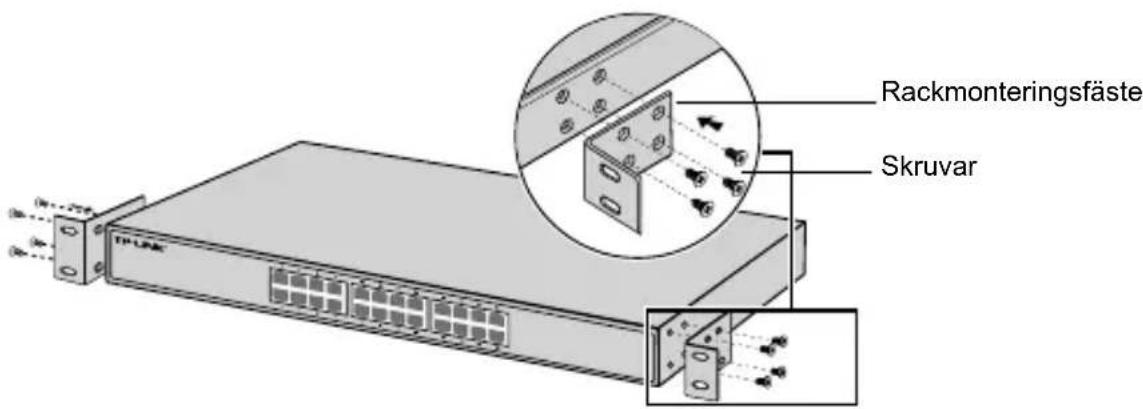

2. Fäst de medföljande rackmonteringsfästena på vardera sidan av enheten med medföljande skruvar.

1. Efter att konsolerna är fästade i enheten använd lämpliga skruvar (medföljer ej) för att låsa fästena till racket.

Anslutning

- Ethernet-port

Anslut en Ethernet-port av övergången till datorn med RJ45-kabel som följande bild visas.

- SFP-port

För switchar med SFP-portar kan du ansluta en SFP-port till en SFP-modul. Om en SFP transceiver är installerad i ett spår och har en giltig länk på porten, kommer den associerade RJ45-port att inaktiveras och kan inte användas.

- Konsolport

För switchar med konsolport, kan du ansluta konsolporten till datorn genom konsolkabeln. Ladda sedan CLI för att administrera switchen.

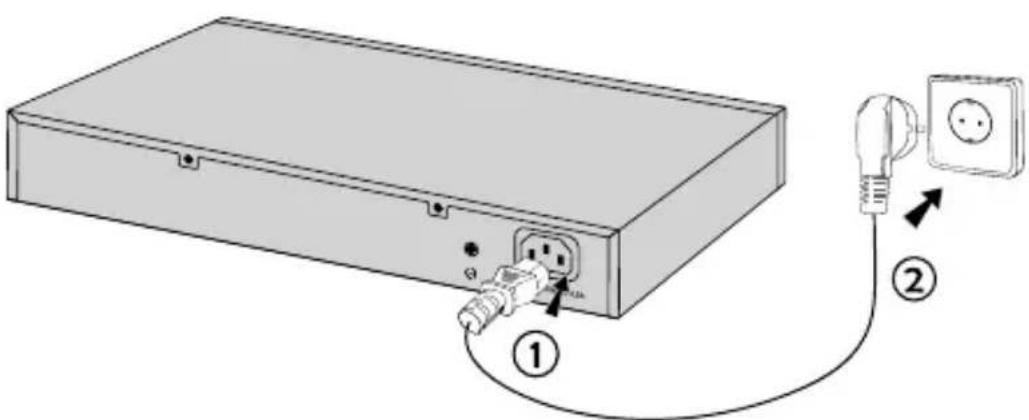

Anslut honkontakten av den medföljande nätsladden i eluttaget på enheten, och han-kontakten i ett eluttag.

- Konfigurera Switch med hjälp av GUI

1. Ställ in IP-adressen till din dator i samma subnät av växeln. IP-adressen är 192.168.0.x ("x" är vilket tal som helst från 2 till 254); nätmasken är 255.255.255.0.
2. Öppna en webbläsare och skriv in standard administrationsadress http://192.168.0.1 i adressfältet i webbläsaren och tryck sedan på Enter.
3. Ange admin som är standard användarnamn och lösenord, båda med små bokstäver. Klicka sedan på knappen Logga in eller tryck på Enter.
4. Efter en lyckad inloggning kan du konfigurera switchen via administrationssidan.

- Konfigurera Switch med hjälp av CLI (Endast för smarta switchar och kontrollerade switchar)

Du kan logga in till switchen och få åtkomst till CLI för att adminsitrera switchen. För detaljerade instruktioner om hur man gör detta, hänvisas till CLI Guide.

- Konfigurera Switchen med hjölp av Utility (Endast för Easy smarta switchar)

Du kan använda Easy Smart Configuration Utility att centralt hantera hela nätverk av Easy smarta switchar. För detaljerade instruktioner om hur man gör detta, se Utility användarhandboken.

Montering

- Skrivebordsmontering

• Om en produkt har en strömbrytare (power on/off) är det ett av sätten att stänga av produkten. Produkter som inte har strömbrytare kan enbart stängas av genom att koppla från produkten eller nätadaptern från strömkällan. Den frånkopplade enheten ska fortsätta vara driftsklar.
• Försök inte öppna produkten eller utföra service på den, det kan utsätta dig för farlig spänning eller andra risker. Att öppna en försluten komponent eller produkt upphäver garantin. Kontakta oss för service.
• Använd inte produkten nära vatten.

TP-LINK begränsad produktgaranti

Enbart för produkter av märket TP-LINK.

DEN HÄR GARANTIN GER DIG SPECIFIKA FORMELLA RÄTTIGHETER OCH DU KAN HA ANDRA RÄTTIGHETER SOM VARIERAR FRÅN LAND TILL LAND (ELLER STAT ELLER PROVINS).

I DEN OMFATTNING SOM LOKALA LAGAR TILLÅTER ÄR DENNA GARANTI OCH GOTTGÖRANDEN EXKLUSIVA OCH I STÄLLET FÖR ALLA ANDRA GARANTIER, GOTTGÖRANDEN OCH VILLKOR.

TP-LINK garanterar maskinvara av märket TP-LINK i sin originalförpackning mot defekter i material eller sammansättning vid normal användning enligt TP-LINKs riktlinjer och under en period beroende på lokal underhållsservice baserat från ursprungliga inköpsdatumet för slutanvändaren.
