Tipo di prodotto	Switch di livello 3 (L3) gestibile
Modello	JetStream T3700G-28TQ
Marca	TP-Link
Dimensioni (L x P x H)	440 x 260 x 44 mm (1U)
Peso	Circa 4,5 kg
Alimentazione	AC 100-240 V, 50/60 Hz, alimentazione interna
Porte	24 porte RJ45 10/100/1000 Mbit/s + 4 porte SFP+ 10 Gbit/s
Porta console	1 porta console RJ45 per gestione CLI
Funzioni principali	VLAN, QoS, aggregazione dei link, sicurezza (ACL, 802.1X), routing statico e dinamico (RIP, OSPF), gestione via Web, CLI, SNMP
Installazione	Su scrivania (piedini in gomma) o in rack (staffette incluse)
Manutenzione e pulizia	Scollegare il dispositivo prima della pulizia. Utilizzare un panno morbido e asciutto. Non utilizzare prodotti liquidi o abrasivi.
Sicurezza	Non esporre ad acqua o umidità. Non smontare. Affidare qualsiasi riparazione a personale qualificato.
Ricambi e riparabilità	Contattare l'assistenza tecnica TP-Link per ricambi e riparazioni. L'apertura dell'involucro invalida la garanzia.
Garanzia	Garanzia limitata TP-Link, durata indicata sulla confezione (generalmente 3 anni)
Indirizzo IP predefinito	http://192.168.0.1
Credenziali predefinite	Nome utente: admin, Password: admin (tutto in minuscolo)
Temperatura operativa	da 0 °C a 40 °C
Umidità operativa	dal 10% al 90% UR senza condensa
Certificazioni	CE, FCC, RoHS

Domande frequenti - JetStream T3700G-28TQ TP-LINK

Come installare lo switch su una scrivania?

Posizionare lo switch su una superficie piana e stabile. Rimuovere le pellicole protettive dai piedini in gomma inclusi, quindi applicarli ai quattro angoli della parte inferiore del dispositivo.

Come montare lo switch in un rack?

Fissare le staffette di montaggio su ciascun lato dello switch utilizzando le viti incluse. Utilizzare quindi bulloni adatti (non inclusi) per fissare lo switch al rack. Assicurarsi che il rack sia stabile e collegato a terra.

Come collegare un modulo SFP?

Inserire il modulo SFP nell'apposito slot fino a quando non scatta. Per rimuoverlo, tirare delicatamente la linguetta o la leva. Utilizzare moduli compatibili con gli standard 10 Gbit/s.

Come accedere all'interfaccia di amministrazione web?

Collegare il computer allo switch tramite un cavo Ethernet. Configurare il computer con un indirizzo IP nella sottorete 192.168.0.x (es: 192.168.0.2, maschera 255.255.255.0). Aprire un browser e digitare http://192.168.0.1. Inserire admin come nome utente e password.

Qual è la password predefinita dello switch?

Il nome utente e la password predefiniti sono entrambi admin (in minuscolo). Per motivi di sicurezza, si consiglia di modificarli al primo accesso.

Come ripristinare lo switch alle impostazioni di fabbrica?

Tenere premuto il pulsante Reset (situato sul pannello anteriore o posteriore) per circa 10 secondi fino a quando i LED lampeggiano. Rilasciare il pulsante. Il dispositivo si riavvierà con le impostazioni di fabbrica.

Lo switch supporta il routing statico e dinamico?

Sì, il T3700G-28TQ è uno switch di livello 3 che supporta il routing statico, nonché i protocolli dinamici RIP e OSPF.

Posso utilizzare cavi RJ45 standard per le porte 10 Gbit/s?

Le porte RJ45 sono compatibili 10/100/1000 Mbit/s. Le porte 10 Gbit/s sono le porte SFP+ che richiedono moduli SFP+ o cavi DAC (Direct Attach Copper) adatti.

Cosa fare se lo switch non si accende?

Verificare che il cavo di alimentazione sia correttamente collegato al dispositivo e a una presa elettrica funzionante. Provare con un altro cavo o un'altra presa. Se il problema persiste, contattare l'assistenza TP-Link.

Come pulire lo switch?

Scollegare il dispositivo prima di qualsiasi pulizia. Utilizzare un panno morbido e asciutto per pulire l'involucro. Non utilizzare prodotti liquidi, spray o panni abrasivi.

MANUALE UTENTE JetStream T3700G-28TQ TP-LINK

- Installazione su scrivania

Per installare il dispositivo su una scrivania, seguite i seguenti passaggi:

1. Posizionate il dispositivo su di una superfice abbastanza resistente da supportare il peso totale del dispositivo con annessi e connessi.
2. Rimuovete le cartine adesive dai piedini di gomma.
3. Ribaltate il dispositivo e attaccate i piedini di gomma ai piccoli incavi presenti negli angoli del dispositivo.

- Installazione a rack

Per installare il dispositivo a rack, seguite le istruzione di seguito indicate:

1. Verificate la messa a terra e la stabilità del rack.
2. Montate, tramite le relative viti, le staffe per il montaggio a rack su ogni lato del dispositivo.

1. Dopo che sono state montate le staffe sul dispositivo, usate altre viti (non incluse) per installare il dispositivo a rack.

Connessione

- Porta Ethernet

Collegate una porta Ethernet dello switch al computer mediante un cavo RJ45 come mostrato nella seguente illustrazione.

- Slot SFP

Per gli switch con slot SFP, potete inserire un modulo SFP in uno slot SFP. Se viene installato un transceiver SFP in uno slot e si attiva un link, la porta RJ45 associata verrà disabilitata e non potrà essere utilizzata.

- Porta Console

Per gli switch con porta console, potete connettere la porta console al vostro computer mediante cavo console. Quindi potete caricare CLI per gestire lo switch.

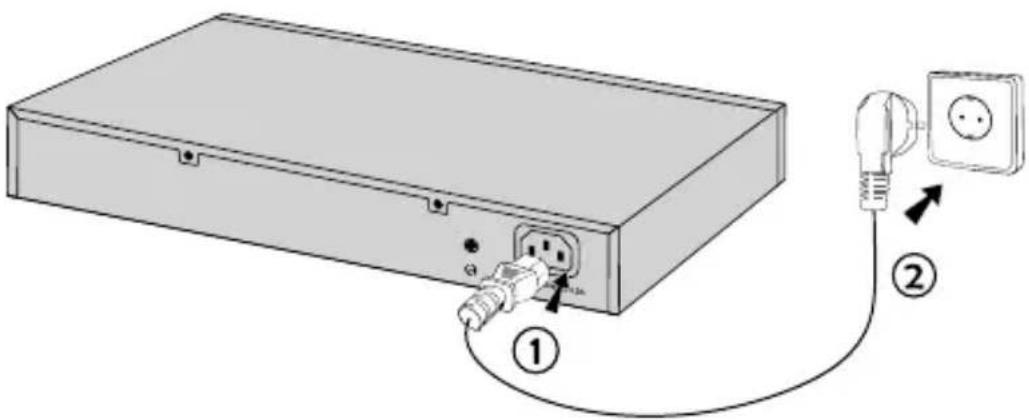

Inserite il connettore femmina del cavo d'alimentazione nel connettore di alimentazione del dispositivo e il connettore maschio in una presa elettrica.

1. Impostate l'indirizzo IP del vostro computer nella stessa subnet dello switch. L'indirizzo IP è 192.168.0.x ("x" compreso fra 2 e 254) e la Subnet Mask è 255.255.255.0.
2. Aprite un browser web e immettete nella barra degli indirizzi l'indirizzo IP di gestione di default http://192.168.0.1, quindi premete il tasto Enter.
3. Immettete admin (in caratteri minuscoli) come Username e Password di default, quindi fate clic sul pulsante Login o premete il tasto Enter.
4. Dopo che avete fatto login, potete configurare lo switch dall'interfaccia di gestione.

- Configure Io Switch usando la CLI (Solo per Switch Smart e Managed)

Fate login allo switch e accedete alla CLI per gestire lo switch. Per avere istruzioni dettagliate su come farlo, consultate la Guida CLI.

- Configure lo switch usando la Utility (solo per gli switch Easy Smart)

Potete usare la Utility Easy Smart Configuration per gestire centralmente intere reti di switch Easy Smart. Per avere istruzioni dettagliate su come farlo, consultate la Guida Utente dell'Utility.

Instalação

Informazioni sulla sicurezza:

• Se il prodotto ha un pulsante ON/OFF, utilizzare il pulsante per spegnerlo ed accenderlo. Alcuni prodotti progettati per essere sempre operativi non ha pulsante ON/OFF: in questo caso agire direttamente sull'alimentatore..
• Non aprire il prodotto o tentare di ripararlo, rischio di shock ad alta tensione. L'apertura di un componente sigillato o prodotto annulla la garanzia.
• Mantenere lontano dall'acqua.

Garanzia

Esclusivamente per prodotti marchiati TP-LINK.

LA PRESENTE GARANZIA CONFERISCE SPECIFICI DIRITTI LEGALI, IN AGGIUNTA AI DIRITTI PREVISTI DALLA LOCALE LEGISLAZIONE.

NEI LIMITI CONSENTITI DALLA LEGGE, LA PRESENTE GARANZIA ED I RIMEDI INDICATI SONO ESCLUSIVI ED IN LUOGO A TUTTE LE ALTRE GARANZIE, RIMEDI E CONDIZIONI.

TP-LINK garantisce i soli prodotti hardware marchiati TP-LINK venduti nella rispettiva confezione originale non compromessa ed utilizzati secondo le linee guida illustrate: Il periodo di tempo di validità della garanzia, nel rispetto delle normative vigenti, vale a partire dalla data riportata sulla prova d'acquisto da parte dell'utente finale.
