Tuotetyyppi	Hallittava Layer 3 (L3) -kytkin
Malli	JetStream T3700G-28TQ
Merkki	TP-Link
Mitat (P x S x K)	440 x 260 x 44 mm (1U)
Paino	Noin 4,5 kg
Virtalähde	AC 100-240 V, 50/60 Hz, sisäinen virtalähde
Portit	24 RJ45-porttia 10/100/1000 Mbit/s + 4 SFP+ -porttia 10 Gbit/s
Konsoliportti	1 RJ45-konsoliportti CLI-hallintaa varten
Päätoiminnot	VLAN, QoS, linkkien aggregointi, turvallisuus (ACL, 802.1X), staattinen ja dynaaminen reititys (RIP, OSPF), hallinta Web-, CLI- ja SNMP-käyttöliittymillä
Asennus	Pöydälle (kumijalat) tai telineeseen (mukana tulevat kiinnikkeet)
Huolto ja puhdistus	Irrota laite verkkovirrasta ennen puhdistusta. Käytä pehmeää, kuivaa liinaa. Älä käytä nestemäisiä tai hankaavia puhdistusaineita.
Turvallisuus	Älä altista vedelle tai kosteudelle. Älä avaa koteloa. Anna kaikki korjaustyöt ammattitaitoiselle henkilöstölle.
Varaosat ja korjattavuus	Ota yhteys TP-Linkin tekniseen tukeen varaosien ja korjauksen osalta. Kotelon avaaminen mitätöi takuun.
Takuu	TP-Linkin rajoitettu takuu, kesto ilmoitettu pakkauksessa (yleensä 3 vuotta)
Oletus IP-osoite	http://192.168.0.1
Oletustunnukset	Käyttäjätunnus: admin, Salasana: admin (kaikki pienillä kirjaimilla)
Käyttölämpötila	0 °C - 40 °C
Käyttöilmankosteus	10% - 90% suhteellinen kosteus, ei tiivistymistä
Sertifikaatit	CE, FCC, RoHS

Usein kysytyt kysymykset - JetStream T3700G-28TQ TP-LINK

Miten kytkin asennetaan pöydälle?

Aseta kytkin tasaiselle ja vakaalle alustalle. Poista mukana tulevien kumijalkojen suojakalvot ja kiinnitä ne laitteen alla oleviin neljään kulmaan.

Miten kytkin asennetaan telineeseen?

Kiinnitä asennuskulmat kytkimen molemmille puolille mukana tulevilla ruuveilla. Käytä sitten sopivia pultteja (eivät sisälly toimitukseen) kiinnittääksesi kytkimen telineeseen. Varmista, että teline on vakaa ja maadoitettu.

Miten SFP-moduuli liitetään?

Työnnä SFP-moduuli paikalleen, kunnes se napsahtaa lukkoon. Poistaaksesi sen, vedä varovasti kielekkeestä tai vivusta. Käytä 10 Gbit/s -standardien mukaisia moduuleja.

Miten pääsen web-hallintakäyttöliittymään?

Yhdistä tietokoneesi kytkimeen Ethernet-kaapelilla. Aseta tietokoneellesi IP-osoite aliverkosta 192.168.0.x (esim. 192.168.0.2, aliverkon peite 255.255.255.0). Avaa selain ja kirjoita http://192.168.0.1. Syötä käyttäjätunnukseksi ja salasanaksi admin.

Mikä on kytkimen oletussalasana?

Oletuskäyttäjätunnus ja -salasana ovat molemmat admin (pienillä kirjaimilla). Turvallisuussyistä ne tulisi vaihtaa ensimmäisen kirjautumisen yhteydessä.

Miten kytkin palautetaan tehdasasetuksiin?

Pidä Reset-painiketta (edessä tai takana) painettuna noin 10 sekuntia, kunnes LEDit vilkkuvat. Vapauta painike. Laite käynnistyy uudelleen tehdasasetuksilla.

Tukeeko kytkin staattista ja dynaamista reititystä?

Kyllä, T3700G-28TQ on Layer 3 -kytkin, joka tukee staattista reititystä sekä dynaamisia protokollia RIP ja OSPF.

Voinko käyttää tavallisia RJ45-kaapeleita 10 Gbit/s -porteissa?

RJ45-portit ovat yhteensopivia 10/100/1000 Mbit/s -nopeuksien kanssa. 10 Gbit/s -portit ovat SFP+-portteja, jotka vaativat SFP+-moduuleja tai sopivia DAC-kaapeleita (Direct Attach Copper).

Mitä teen, jos kytkin ei käynnisty?

Tarkista, että virtajohto on kunnolla liitetty laitteeseen ja toimivaan pistorasiaan. Kokeile toista johtoa tai pistorasiaa. Jos ongelma jatkuu, ota yhteys TP-Linkin tukeen.

Miten kytkin puhdistetaan?

Irrota laite verkkovirrasta ennen puhdistusta. Pyyhi kotelo pehmeällä, kuivalla liinalla. Älä käytä nestemäisiä tuotteita, suihkeita tai hankaavia liinoja.

KÄYTTÖOHJE JetStream T3700G-28TQ TP-LINK

Voit asentaa laitteen pöydälle toimimalla seuraavasti:

1. Aseta laite tasapinnalle, joka on riittävän tukeva kestämään laitteen ja kaikkien liittimien painon.
2. Irrota kumijalkoihin liimatut taustapaperit.

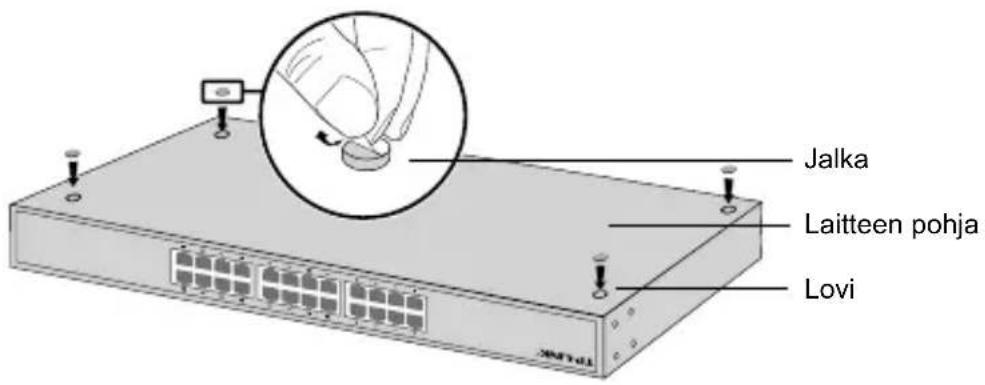

3. Käännä laite ympäri ja kiinnitä oheiset kumijalat laitteen pohjan kussakin kulmassa olevaan syvennykseen.

- Asennus kehikkoon

Voit asentaa laitteen kehikkoon noudattamalla alla olevia ohjeita:

1. Tarkista kehikon maadoitus ja stabiilisuus.

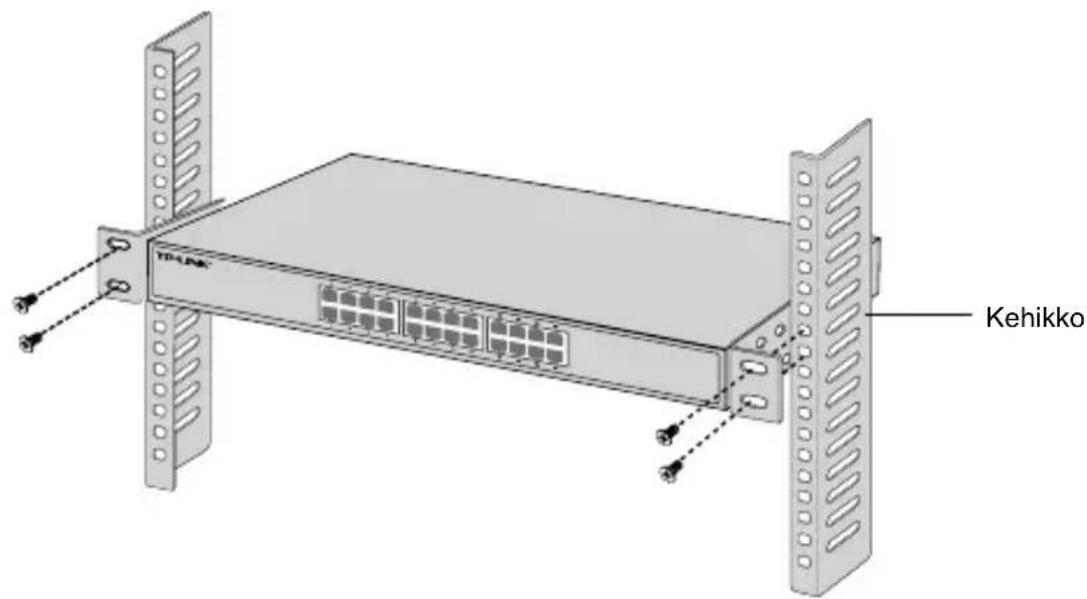

2. Kiinnitä oheiset kehikkokiinnikkeet laitteen sivuille oheisilla ruuveilla.

1. Kun kiinnikkeet on kiinnitetty laitteeseen, kiinnitä kiinnikkeet kehikkoon sopivilla ruuveilla (ei kuulu toimitukseen).

Liitäntä

- Ethernet-portti

Kytke kytkimen Ethernet-portti tietokoneeseen RJ45-kaapelilla seuraavan kuvan mukaisesti.

- SFP-portti

Jos kytkimessä on SFP-portti, voit kytkeä SFP-portin SFP-moduuliin. Jos SFP-lähetinvastaanotin on asennettu paikoilleen ja sen portissa on asianmukainen yhteys, sen RJ45-portti poistetaan käytöstä, eikä sitä voi käyttää.

- Konsoliportti

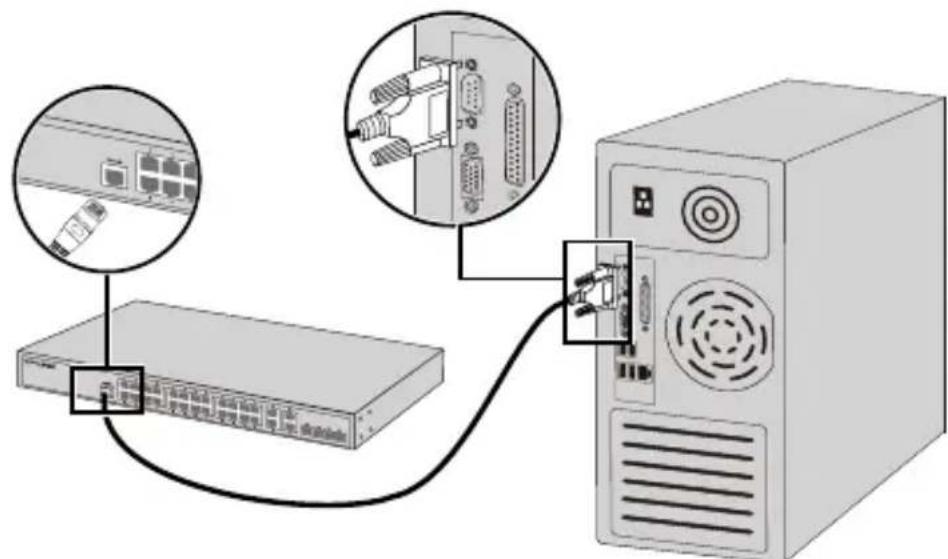

Jos kytkimessä on konsoliportti, voit kytkeä sen tietokoneeseen konsolikaapelilla. Sitten voit ladata CLI:n hallinnoidaksesi kytkintä.

Kytke oheisen virtajohdon naarasliitäntä laitteen virtaliitäntään ja urosliitäntä pistorasiaan.

1. Määritä PC:n IP-osoite samaan aliverkkoon kytkimen kanssa. IP-osoite on 192.168.0.x ("x" on mikä tahansa numero välillä 2-254); aliverkon peite on 255.255.255.0.
2. Avaa Internet-selain ja kirjoita oletushallintaosoite http://192.168.0.1 selaimen osoitekenttään ja paina sitten Enter-näppäintä.
3. Kirjoita admin pienin kirjaimin sekä käyttäjätunnukseksi että salasanaksi. Napsauta sitten Login (Kirjaudu) -painiketta tai paina Enter-näppäintä.
4. Kun olet kirjautunut sisään, voit konfiguroida kytkimen hallintasivulla.

- Konfiguroi kytkin CLI:llä (Vain Smart Switch ja Managed Switch -kytkimet)

Voit kirjautua kytkimeen ja hallinnoida kytkintä CLI:Ilä. Tästä on täsmällisemmät ohjeet CLI:n käyttöoppaassa.

- Konfiguroi kytkin apuohjelmalla (Vain Easy Smart Switch -kytkimet)

Voit hallinnoida Easy Smart Switch -kytkinten koko verkkoa keskitetysti Easy Smart Configuration Utility -apuohjelmalla. Tästä on yksityiskohtaisemmat ohjeet apuohjelman käyttöoppaassa.

Installatie

- Desktop installatie

• Kun tuotteessa on virtakytkin, se on yksi tapa sammuttaa tuote. Ainut keino kytkeä tuote, jossa on virtakatkaisin, täysin pois päältä on irrottaa tuote tai verkkolaite pistorasiasta. Näin irrotettu laite on kuitenkin käyttövalmis.
• Älä avaa tätä tuotetta tai yritä huoltaa sitä itse; voit altistua vaaralliselle korkeajännitteelle ja muille vaaratekijöille. Sinetöidyn komponentin tai tuotteen avaaminen mitätöi takuun. Ota meihin yhteyttä, jos tuote on huollettava.
• Älä käytä tätä tuotetta lähellä vettä.

TP-LINK rajoitettu tuotetakuu

Vain TP-LINK-merkkiset tuotteet.

TÄMÄ TAKUU MYÖNTÄÄ KÄYTTÄJÄLLE TIETTYJÄ LAILLISIA OIKEUKSIA, JA HÄNELLÄ VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT OSAVALTIOITTAIN (TAI MAA- TAI ALUE-KOHTAISESTI).

SIINÄ MÄÄRIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISET KORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT.

TP-LINK takaa, että TP-LINK-merkkinen laitteistotuote, joka saapui alkuperäisessä pakkauksessa, ei sisällä materiaali- eikä valmistusvirheitä normaalissa, TP-LINK:in ohjeiden mukaisessa käytössä tiettynä paikallisesta palvelusta riippuvana aikana siitä päivämäärästä lukien, jona loppukäyttäjä sen alun perin hankki.
