JetStream T3700G-52TQ - Kytkin TP-LINK - Ilmainen käyttöohje ja opas

Tuotetyyppi	Hallittava Gigabit-verkkokytkin
Merkki	TP-Link
Malli	JetStream T3700G-52TQ
RJ45-porttien määrä	48 porttia 10/100/1000 Mbps
SFP+-portit	4 SFP+-paikkaa 10 Gbps
Konsoliportti	1 RJ45-konsoliportti
Virtalähde	100-240V AC, 50/60 Hz
Tehokulutus	30 W max
Mitat (L x S x K)	440 x 260 x 44 mm
Paino	5 kg
Asennus	Pöytätasolle (kumijalat) tai 19\"-telineeseen (kiinnikkeet mukana)
Hallinta	Web-käyttöliittymä (HTTP/HTTPS) ja CLI konsolin, Telnetin tai SSH:n kautta
Oletus-IP-osoite	192.168.0.1
Oletustunnukset	admin / admin
Päätoiminnot	VLAN, QoS, linkkiagregointi, porttiturvallisuus, IGMP snooping, STP/RSTP
Huolto ja puhdistus	Irrota laite verkosta ennen puhdistusta. Käytä kuivaa ja nukkaamatonta liinaa. Älä käytä nestemäisiä puhdistusaineita tai suihkeita.
Turvallisuus	Älä avaa koteloa. Irrota verkosta ennen huoltoa. Käytä kuivassa ja hyvin ilmastoidussa tilassa. Älä altista vedelle.
Varaosat ja korjattavuus	Varaosia ei ole saatavilla. Laite ei ole käyttäjän korjattavissa. Ota yhteyttä TP-Linkin tukeen vian ilmetessä.
Takuu	TP-Linkin rajoitettu takuu (kesto ilmoitettu pakkauksessa)

Usein kysytyt kysymykset - JetStream T3700G-52TQ TP-LINK

Miten pääsen kytkimen hallintaliittymään?

Liitä tietokoneesi kytkimen porttiin. Aseta kiinteä IP-osoite samaan aliverkkoon (esim. 192.168.0.2). Avaa selain ja kirjoita http://192.168.0.1. Käytä käyttäjätunnusta admin ja salasanaa admin.

Miten asennan kytkimen pöydälle?

Aseta kytkin tasaiselle ja vakaalle alustalle. Poista kumijalkojen suojukset ja kiinnitä ne laitteen alla oleviin paikkoihin.

Miten asennan kytkimen telineeseen?

Kiinnitä mukana toimitetut asennuskiinnikkeet kytkimen molemmille puolille mukana tulleilla ruuveilla. Ruuvaa sitten kytkin telineeseen sopivilla pulteilla (eivät sisälly toimitukseen).

Millaisia SFP-moduuleja tuetaan?

SFP- ja SFP+-moduulit, jotka täyttävät 10 Gbps -standardin, tuetaan. Käytä TP-Link-kytkimen kanssa yhteensopivia moduuleja toiminnan varmistamiseksi.

Miten palautan kytkimen tehdasasetuksiin?

Pidä kytkimen etuosassa olevaa Reset-painiketta painettuna noin 10 sekuntia, kunnes merkkivalot vilkkuvat. Kytkin käynnistyy uudelleen oletusasetuksilla.

Kytkin ei vastaa IP-osoitteen muutoksen jälkeen, mitä tehdä?

Varmista, että tietokoneesi on samassa aliverkossa kytkimen kanssa. Jos olet menettänyt IP-osoitteen, käytä sarjakonsolia (konsoliportti) löytääksesi osoite CLI:n kautta, tai palauta kytkin tehdasasetuksiin.

Miten käytän konsoliporttia?

Liitä konsolikaapeli (RJ45-RS232 tai RJ45-USB) kytkimen ja tietokoneesi välille. Käytä pääte-emulaattoria (esim. PuTTY) seuraavilla asetuksilla: 115200 baudia, 8 databittiä, 1 stoppibitti, ei pariteettia.

Onko mahdollista määrittää VLANeja?

Kyllä, kytkin tukee 802.1Q VLANeja. Voit luoda, poistaa ja määrittää portteja VLANeihin web-käyttöliittymän tai CLI:n kautta.

Mitä tehdä, jos virtalähde ei syty?

Tarkista, että virtajohto on kunnolla liitetty molemmista päistä. Kokeile toista pistorasiaa. Jos ongelma jatkuu, ota yhteyttä TP-Linkin tukeen.

Mistä löydän lisätietoja määrityksestä?

Katso täydellinen käyttöopas, joka toimitetaan pakkauksen mukana tai on ladattavissa TP-Linkin verkkosivuilta. Oppaassa on yksityiskohtia web-käyttöliittymästä ja CLI:stä.

KÄYTTÖOHJE JetStream T3700G-52TQ TP-LINK

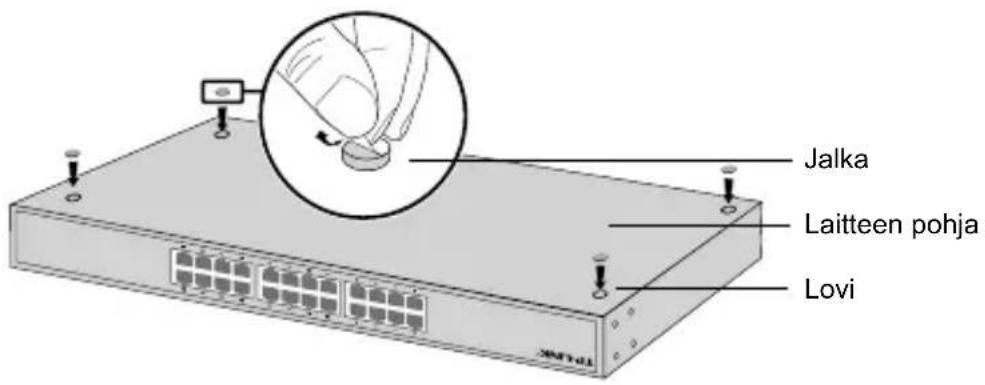

Voit asentaa laitteen pöydälle toimimalla seuraavasti:

1. Aseta laite tasapinnalle, joka on riittävän tukeva kestämään laitteen ja kaikkien liittimien painon.
2. Irrota kumijalkoihin liimatut taustapaperit.
3. Käännä laite ympäri ja kiinnitä oheiset kumijalat laitteen pohjan kussakin kulmassa olevaan syvennykseen.

- Asennus kehikkoon

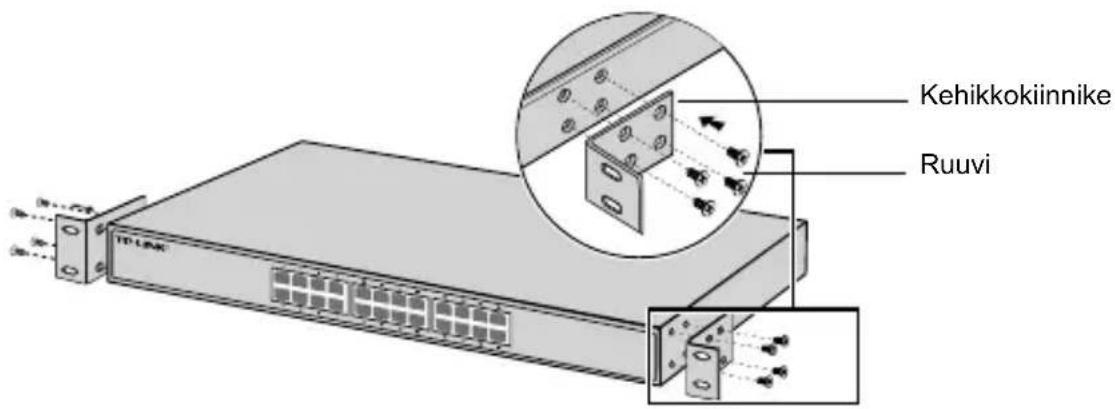

Voit asentaa laitteen kehikkoon noudattamalla alla olevia ohjeita:

1. Tarkista kehikon maadoitus ja stabiilisuus.
2. Kiinnitä oheiset kehikkokiinnikkeet laitteen sivuille oheisilla ruuveilla.

1. Kun kiinnikkeet on kiinnitetty laitteeseen, kiinnitä kiinnikkeet kehikkoon sopivilla ruuveilla (ei kuulu toimitukseen).

Liitäntä

- Ethernet-portti

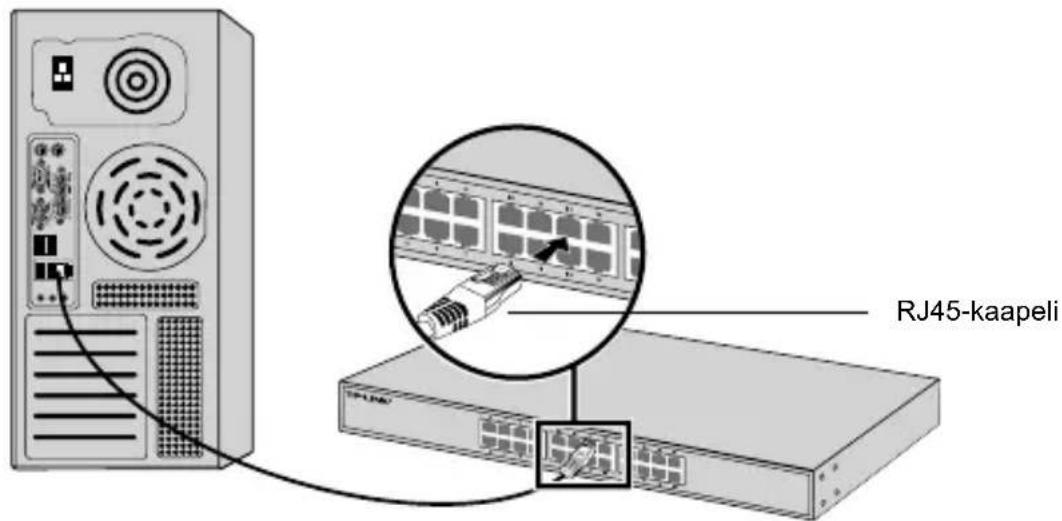

Kytke kytkimen Ethernet-portti tietokoneeseen RJ45-kaapelilla seuraavan kuvan mukaisesti.

- SFP-portti

Jos kytkimessä on SFP-portti, voit kytkeä SFP-portin SFP-moduuliin. Jos SFP-lähetinvastaanotin on asennettu paikoilleen ja sen portissa on asianmukainen yhteys, sen RJ45-portti poistetaan käytöstä, eikä sitä voi käyttää.

- Konsoliportti

Jos kytkimessä on konsoliportti, voit kytkeä sen tietokoneeseen konsolikaapelilla. Sitten voit ladata CLI:n hallinnoidaksesi kytkintä.

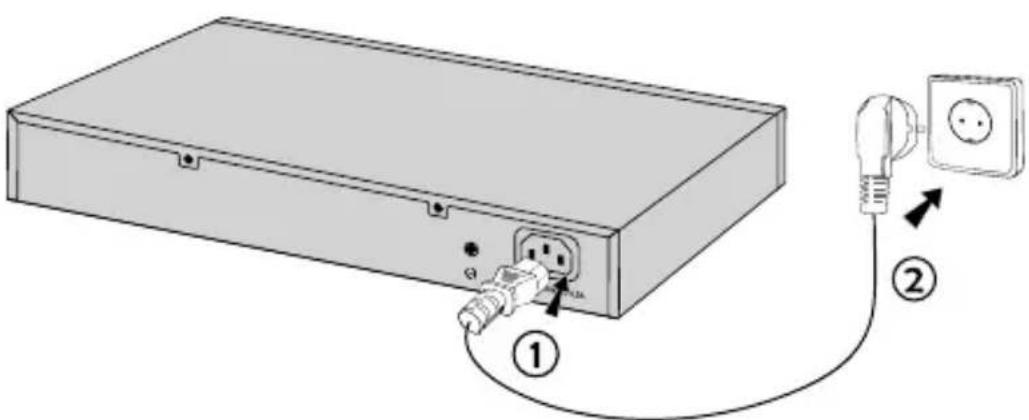

Kytke oheisen virtajohdon naarasliitäntä laitteen virtaliitäntään ja urosliitäntä pistorasiaan.

1. Määritä PC:n IP-osoite samaan aliverkkoon kytkimen kanssa. IP-osoite on 192.168.0.x ("x" on mikä tahansa numero välillä 2-254); aliverkon peite on 255.255.255.0.
2. Avaa Internet-selain ja kirjoita oletushallintaosoite http://192.168.0.1 selaimen osoitekenttään ja paina sitten Enter-näppäintä.
3. Kirjoita admin pienin kirjaimin sekä käyttäjätunnukseksi että salasanaksi. Napsauta sitten Login (Kirjaudu) -painiketta tai paina Enter-näppäintä.
4. Kun olet kirjautunut sisään, voit konfiguroida kytkimen hallintasivulla.

- Konfiguroi kytkin CLI:llä (Vain Smart Switch ja Managed Switch -kytkimet)

Voit kirjautua kytkimeen ja hallinnoida kytkintä CLI:Ilä. Tästä on täsmällisemmät ohjeet CLI:n käyttöoppaassa.

- Konfiguroi kytkin apuohjelmalla (Vain Easy Smart Switch -kytkimet)

Voit hallinnoida Easy Smart Switch -kytkinten koko verkkoa keskitetysti Easy Smart Configuration Utility -apuohjelmalla. Tästä on yksityiskohtaisemmat ohjeet apuohjelman käyttöoppaassa.

Installatie

- Desktop installatie

• Kun tuotteessa on virtakytkin, se on yksi tapa sammuttaa tuote. Ainut keino kytkeä tuote, jossa on virtakatkaisin, täysin pois päältä on irrottaa tuote tai verkkolaite pistorasiasta. Näin irrotettu laite on kuitenkin käyttövalmis.
• Älä avaa tätä tuotetta tai yritä huoltaa sitä itse; voit altistua vaaralliselle korkeajännitteelle ja muille vaaratekijöille. Sinetöidyn komponentin tai tuotteen avaaminen mitätöi takuun. Ota meihin yhteyttä, jos tuote on huollettava.
• Älä käytä tätä tuotetta lähellä vettä.

TP-LINK rajoitettu tuotetakuu

Vain TP-LINK-merkkiset tuotteet.

TÄMÄ TAKUU MYÖNTÄÄ KÄYTTÄJÄLLE TIETTYJÄ LAILLISIA OIKEUKSIA, JA HÄNELLÄ VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT OSAVALTIOITTAIN (TAI MAA- TAI ALUE-KOHTAISESTI).

SIINÄ MÄÄRIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISET KORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT.

TP-LINK takaa, että TP-LINK-merkkinen laitteistotuote, joka saapui alkuperäisessä pakkauksessa, ei sisällä materiaali- eikä valmistusvirheitä normaalissa, TP-LINK:in ohjeiden mukaisessa käytössä tiettynä paikallisesta palvelusta riippuvana aikana siitä päivämäärästä lukien, jona loppukäyttäjä sen alun perin hankki.
