TLSG105 - Kytkin TP-LINK - Ilmainen käyttöohje ja opas

Tuotetyyppi	Hallitsematon verkkokytkin
Brändi	TP-Link
Malli	TL-SG105
Porttien lukumäärä	5 RJ45-porttia 10/100/1000 Mbps
Kotelo	Metalli
Mitat (L x S x K)	100 x 98 x 25 mm
Paino	200 g
Virtalähde	Ulkoinen verkkolaite 5 V DC, 0,6 A
Sähkönkulutus	3,5 W max
Käyttölämpötila	0 °C - 40 °C
Käyttökosteus	10 % - 90 % RH, ei kondensoituva
Tärkeimmät toiminnot	Auto-MDI/MDIX, 802.3x-vuonohjaus, 802.1p QoS, lähetyksen eristys, kaapelin tunnistus
LED-merkkivalot	Virta, linkki/toiminta per portti
Asennus	Työpöydälle tai telineeseen (asennussarja mukana)
Huolto ja puhdistus	Irrota laite verkkovirrasta, puhdista pehmeällä kuivalla liinalla
Turvallisuus	Älä altista vedelle, älä avaa koteloa
Varaosat ja korjattavuus	Verkkolaite saatavilla; laite ei käyttäjän korjattavissa
Takuu	TP-Linkin rajoitettu takuu (katso pakkaus)
Yleistiedot	IEEE 802.3, 802.3u, 802.3ab, 802.3x -standardien mukainen

Usein kysytyt kysymykset - TLSG105 TP-LINK

Kuinka asennan TL-SG105-kytkimen?

Aseta kytkin tasaiselle pinnalle tai kiinnitä asennuskiinnikkeet telineasennusta varten. Liitä Ethernet-kaapelit RJ45-portteihin ja kytke verkkolaite.

Tarvitseeko kytkin konfigurointia?

Ei, TL-SG105 on hallitsematon kytkin: se toimii heti virran kytkemisen jälkeen ilman konfigurointia.

Mitä LED-merkkivalot tarkoittavat?

Vihreä virran merkkivalo osoittaa, että kytkin on päällä. Jokaisessa portissa on vihreä merkkivalo, joka syttyy, kun laite on kytketty, ja vilkkuu verkkoliikenteen aikana.

Voinko käyttää kytkintä Cat5-, Cat5e- tai Cat6-kaapeleiden kanssa?

Kyllä, kytkin tukee Cat5-, Cat5e- ja Cat6-kaapeleita nopeuksille jopa 1000 Mbps.

Kuinka palautan kytkimen tehdasasetuksiin?

TL-SG105:ssä ei ole palautuspainiketta, koska se on hallitsematon. Se on aina oletustilassa.

Mikä on maksimivirrankulutus?

Maksimivirrankulutus on noin 3,5 wattia.

Voidaanko kytkin asentaa telineeseen?

Kyllä, kytkimen mukana tulee asennuskiinnikkeet 19 tuuman vakiokaappiin asentamista varten.

Mikä on tämän tuotteen takuu?

TP-Link antaa rajoitetun takuun laitteisto- ja valmistusvirheille. Tarkka kesto on ilmoitettu tuotepakkauksessa.

Voinko liittää laitteita eri nopeuksilla?

Kyllä, jokainen portti neuvottelee automaattisesti parhaan nopeuden (10, 100 tai 1000 Mbps) Auto-Negotiation-toiminnon avulla.

Tukeeko kytkin vuonohjausta?

Kyllä, se tukee IEEE 802.3x-vuonohjausta full-duplex-yhteyksille.

KÄYTTÖOHJE TLSG105 TP-LINK

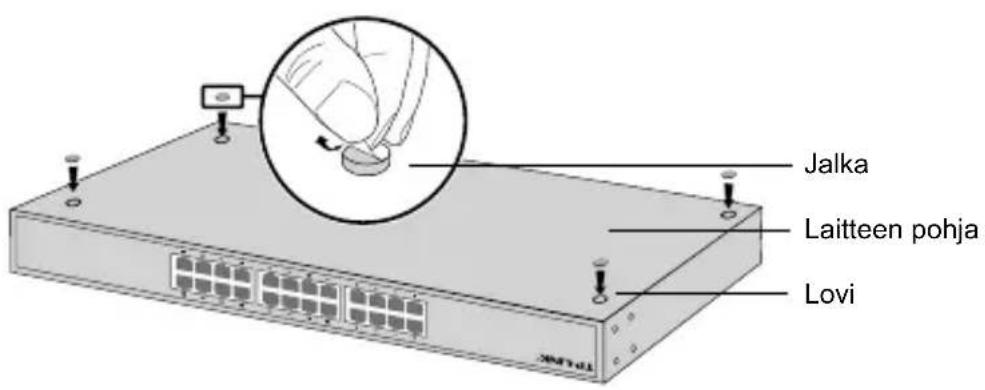

Voit asentaa laitteen pöydälle toimimalla seuraavasti:

1. Aseta laite tasapinnalle, joka on riittävän tukevakestämään laitteen ja kaikkien liittimien painon.
2. Irrota kumijalkoihin liimatut taustapaperit.
3. Käannä laite ympäri ja kiinnitä oheiset kumijalat laitteen pohjan kussakin kulmassa olevaan syvennykseen.

Asennus kehikkoon

Voit asentaa laitteen kehikkoon noudattamalla alla olevia ohjeita:

1. Tarkista kehikon maadoitus ja stabilisuus.
2. Kiinnitä oheiset kehikkokiinnikkeet laitteen sivuille oheisilla ruuveilla.

1. Kun kiinnikkeet on kiinnitety laitteeseen, kiinnitä kiinnikkeet kehikkoon sopivilla ruuveilla (ei kuultoimitukseen).

Liitäntä

- Ethernet-portti

Kytke kytkimen Ethernet-portti tietokoneeseen RJ45-kaapelilla seuraavan kuvan mukaisesti.

Virta paallä

Kytke oheisen virtajohdon naarasliitäntä laitteen virtaliitäntään ja urosliitäntä pistorasiaan.

Installatie

- Desktop installment

Kun tuotteessa on virtakytkin, se on yksi tapa sammuttaa tuote. Ainut keino kytkeä tuote, jossa on virtakatkaisin, tãysin bois pälä on irrottaa tuote tai verkkolaite pistorasiasta. Näin irrotetty laite on kuitenkin kävttövalmis.
- Älä avaa tata tuotetta tai yritä huoltaa sitä itse; voit altistua vaaralliselle korkeajannitteelle ja muille vaaratekijöille. Sinetöidyn componentin tai tuotteen avaaminen mitäöi takuun. Ota meihin yhteyttä, jos tuote on huollettava.
- Älä käytä tātä tuotetta lahellä yetta.

TP-LINK rajoitetti tuotetakuuu

Vain TP-LINK-merkkiset tuotteet.

TÄMÄ TAKUU MYÖNTÄÄ KÄYTTÄJÄLLE TIETTYJA LAILLISIA OIKEUKSIA, JA HÄNELLA VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT OSAVALTIOITTAIN (TAI MAA- TAI ALUE-KOHTAISESTI).

SIINA MÄRIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISET KORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT.

TP-LINK takaa, etta TP-LINK-merkkinen laitteistotuote, joka saapui alkuperäisessä pakkauksessa, ei sisällä materiaali- eikä valmistusvirheitä normalaissa, TP-LINK: in ohjeiden mukaisessa käytössä tiettynä paikallisesta palvelusta riippuvana aikana siitä paivämärastä lukien, jona loppukäyttagä sen alun perin hankki.
