TLSG105 - Commutateur TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau non géré
Marque	TP-Link
Modèle	TL-SG105
Nombre de ports	5 ports RJ45 10/100/1000 Mbps
Boîtier	Métal
Dimensions (L x P x H)	100 x 98 x 25 mm
Poids	200 g
Alimentation	Adaptateur secteur externe 5 V DC, 0,6 A
Consommation électrique	3,5 W max
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % HR sans condensation
Fonctions principales	Auto-MDI/MDIX, contrôle de flux 802.3x, QoS 802.1p, isolation de diffusion, détection de câble
Voyants LED	Alimentation, lien/activité par port
Installation	Sur bureau ou en rack (kit de montage inclus)
Entretien et nettoyage	Débrancher l’appareil, nettoyer avec un chiffon doux et sec
Sécurité	Ne pas exposer à l’eau, ne pas ouvrir le boîtier
Pièces détachées et réparabilité	Adaptateur secteur disponible ; appareil non réparable par l’utilisateur
Garantie	Garantie limitée TP-Link (consulter l’emballage)
Informations générales	Conforme aux normes IEEE 802.3, 802.3u, 802.3ab, 802.3x

FOIRE AUX QUESTIONS - TLSG105 TP-LINK

Comment installer le switch TL-SG105 ?

Placez le switch sur une surface plane ou fixez les équerres de montage pour une installation en rack. Connectez les câbles Ethernet aux ports RJ45, puis branchez l’adaptateur secteur.

Le switch nécessite-t-il une configuration ?

Non, le TL-SG105 est un commutateur non géré : il fonctionne immédiatement après la mise sous tension, sans configuration.

Que signifient les voyants LED ?

Le voyant d’alimentation vert indique que le switch est sous tension. Chaque port a un voyant vert qui s’allume quand un périphérique est connecté et clignote lors du trafic réseau.

Puis-je utiliser le switch avec des câbles Cat5, Cat5e ou Cat6 ?

Oui, le switch prend en charge les câbles Cat5, Cat5e et Cat6 pour des vitesses allant jusqu’à 1000 Mbps.

Comment réinitialiser le switch en usine ?

Le TL-SG105 n’a pas de bouton de réinitialisation car il est non géré. Il est toujours par défaut.

Quelle est la consommation électrique maximale ?

La consommation maximale est d’environ 3,5 watts.

Le switch peut-il être monté en rack ?

Oui, le switch est livré avec des équerres de montage pour une installation dans un rack standard de 19 pouces.

Quelles sont les garanties sur ce produit ?

TP-Link offre une garantie limitée contre les défauts matériels et de fabrication. La durée exacte est indiquée sur l’emballage du produit.

Puis-je connecter des appareils à différentes vitesses ?

Oui, chaque port négocie automatiquement la meilleure vitesse (10, 100 ou 1000 Mbps) grâce à la fonction Auto-Négociation.

Le switch prend-il en charge le contrôle de flux ?

Oui, il supporte le contrôle de flux IEEE 802.3x pour les connexions full-duplex.

MODE D'EMPLOI TLSG105 TP-LINK

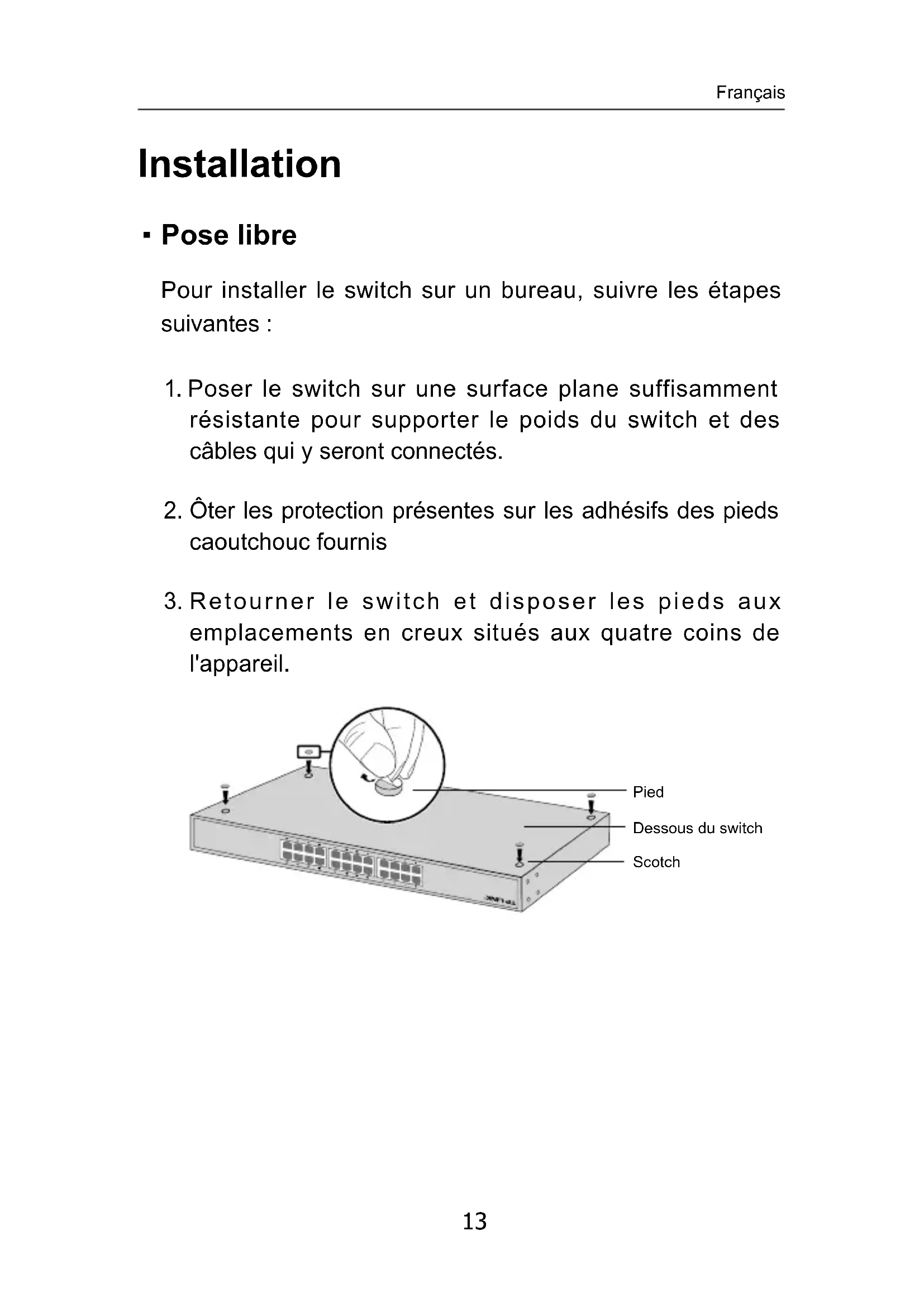

Pour installer le switch sur un bureau, suivre les étapes suivantes:

1. Poser le switch sur une surface plane suffisamment résistante pour supporter le poids du switch et des cables qui y seront connectés.
2. Œter les protection Presentses sur les adhésifs des pieds caoutchouc fournis

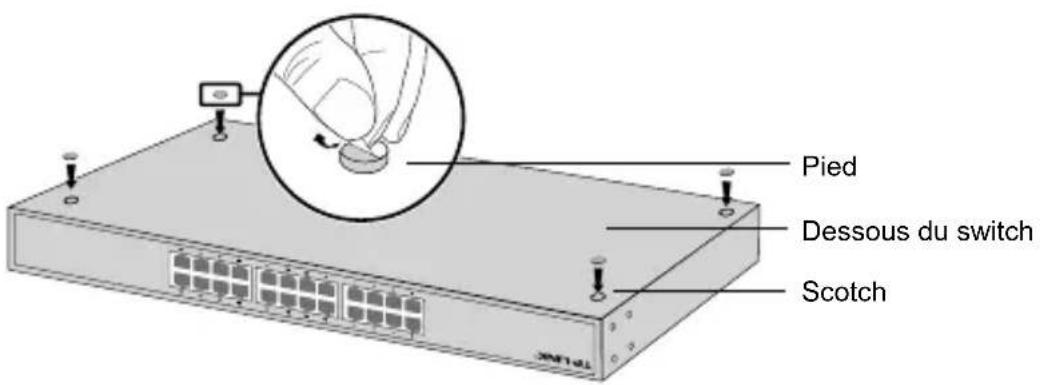

3. Retourner le switch et dispose les pieds aux emplacements en creux situés aux quatre coins de l'appareil.

Installation en rack

Pour installer le switch dans un rack, suivre les étapes suivantes:

1. Vérifier la mise à la terre et la stabilité du rack.
2. Fixer les équres de montage de chaque côte du switch à l'aide des vis fournies.

1. ÀpRES avoir fixé les équerres au switch, utiliser les boulons (non fournis) ajustats pour fixer le switch au rack.

Connexion

- Port Ethernet

Connector un cordon Ethernet à un port RJ45 du switch comme indiqué dans l'illustration suivante.

- Mettre sous tension

Connector le connecteur femelle du cordon fourni dans la prise du switch, connecter ensuite la prise maje à une prise électrique.

Installazione

Informations de sécurité

• Quand un apparéil possède un interrupteur de mise sous/hors tension, cet interrupteur est l'une des possibités demettre l' apparéil hors tension. Pour les apparéils dépourvus d'interrupteur de mise sous/hors tension, l'unique possibilité de lesmettre hors tension est de déconnecter leur cordon ou transformateur d'alimentation de la source électrique. Ce cordon ou le transformateur d'alimentation doit impérativement rester accessible.
• Ne pas démonter cet apparéil ou tenter de le réparer, cela pourrait vous exposer à des haute tensions électriques ou à d'autres risques. Démonter un composant scelled ou un apparéil scelled annulerait aussiôt sa garantie. Pour toute réparation merci de vous adresser à nous.
• Ne pas utiliser cet apparéil à proximité d'eau.

Garantie limitée TP-LINK

Concerne les produits de marque TP-LINK uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVE ES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-LINK garanti les matériels marqués TP-LINK, conditionnés dans un emballage original : contre les définuts matériels et les malfacons, s'ils sont utilisés normalement et selon les prescriptions de TP-LINK, pour une durée : inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final.
