TLSG105 - Schakelaar TP-LINK - Gratis gebruiksaanwijzing en handleiding

Producttype	Onbeheerde netwerkswitch
Merk	TP-Link
Model	TL-SG105
Aantal poorten	5 RJ45-poorten 10/100/1000 Mbps
Behuizing	Metaal
Afmetingen (L x D x H)	100 x 98 x 25 mm
Gewicht	200 g
Voeding	Externe netadapter 5 V DC, 0,6 A
Stroomverbruik	3,5 W max
Bedrijfstemperatuur	0 °C tot 40 °C
Luchtvochtigheid bij gebruik	10 % tot 90 % RV niet-condenserend
Belangrijkste functies	Auto-MDI/MDIX, flow control 802.3x, QoS 802.1p, broadcast isolatie, kabeldetectie
Led-indicatoren	Voeding, link/activiteit per poort
Installatie	Op bureau of in rack (montageset inbegrepen)
Onderhoud en reiniging	Apparaat uitschakelen, reinigen met een zachte droge doek
Veiligheid	Niet blootstellen aan water, behuizing niet openen
Reserveonderdelen en repareerbaarheid	Netadapter beschikbaar; apparaat niet door gebruiker te repareren
Garantie	Beperkte TP-Link garantie (zie verpakking)
Algemene informatie	Conform IEEE 802.3, 802.3u, 802.3ab, 802.3x normen

Veelgestelde vragen - TLSG105 TP-LINK

Hoe installeer ik de TL-SG105 switch?

Plaats de switch op een vlakke ondergrond of bevestig de montagebeugels voor rackmontage. Sluit de Ethernetkabels aan op de RJ45-poorten en sluit vervolgens de netadapter aan.

Heeft de switch configuratie nodig?

Nee, de TL-SG105 is een onbeheerde switch: hij werkt direct na het inschakelen, zonder configuratie.

Wat betekenen de led-indicatoren?

De groene voedings-LED geeft aan dat de switch is ingeschakeld. Elke poort heeft een groene LED die brandt wanneer een apparaat is aangesloten en knippert bij netwerkverkeer.

Kan ik de switch gebruiken met Cat5, Cat5e of Cat6 kabels?

Ja, de switch ondersteunt Cat5-, Cat5e- en Cat6-kabels voor snelheden tot 1000 Mbps.

Hoe reset ik de switch naar fabrieksinstellingen?

De TL-SG105 heeft geen resetknop omdat hij onbeheerd is. Hij staat altijd op de standaardinstellingen.

Wat is het maximale stroomverbruik?

Het maximale verbruik is ongeveer 3,5 watt.

Kan de switch in een rack worden gemonteerd?

Ja, de switch wordt geleverd met montagebeugels voor montage in een standaard 19-inch rack.

Wat zijn de garanties op dit product?

TP-Link biedt een beperkte garantie op materiaal- en fabricagefouten. De exacte duur staat op de productverpakking.

Kan ik apparaten met verschillende snelheden aansluiten?

Ja, elke poort onderhandelt automatisch de beste snelheid (10, 100 of 1000 Mbps) via de Auto-Negotiation-functie.

Ondersteunt de switch flow control?

Ja, hij ondersteunt IEEE 802.3x flow control voor full-duplex verbindingen.

GEBRUIKSAANWIJZING TLSG105 TP-LINK

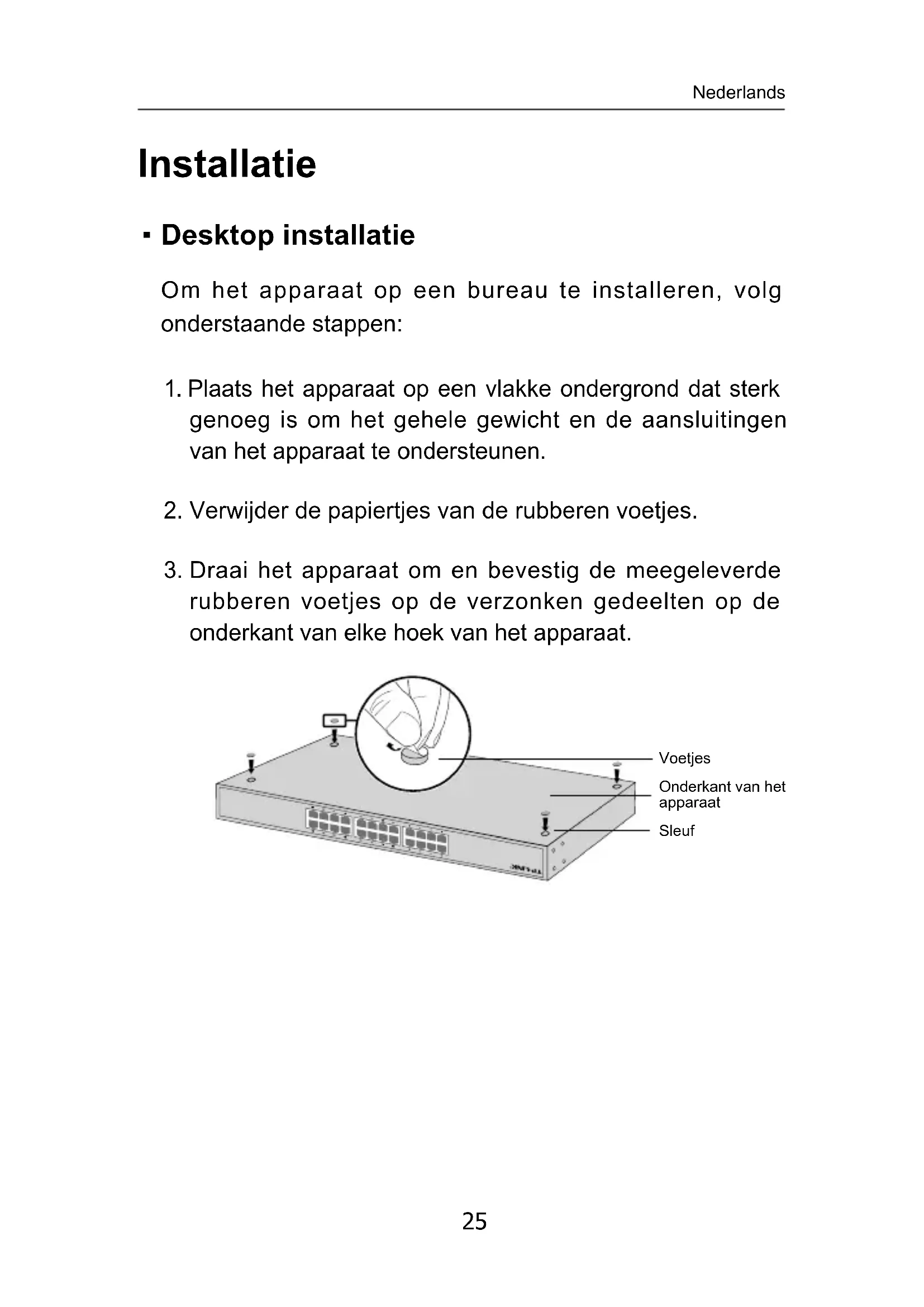

Om het apparaat op een bureau te installereren, volg onderstaande stappen:

1. Plaats het apparaat op een vlakke ondergrond dat sterk genoeg is om het gehele gewicht en de aansluitingen van het apparaat te ondersteunen.
2. Verwijder de papiertjes van de rubberen voetjes.
3. Draai het apparaat om en bevestig de meegeleverde rubberen voetjes op de verzonken gedeelten op de onderkant van elke hoek van het apparaat.

- Rek installmentie

Om het apparaat in een rek te installereren, volg de onderstaande beschreiben instructies:

1. Controller de a Harding en de stabiliteit van het rek.
2. Bevestig de meegeleverde reck-montage beugels aan beiden kanten van het apparaat met behulp van de meegeleverde schroeven.

1. Nadat de beugels aan het apparaat bevestigd zich, gebruikt u geschikte schroeven (niet meegeleverd) om de beugels aan het rek te bevestigen.

Verbinding

- Ethernet poort

Verbind een ethernet poort van de switch met de computer met behulp van een RJ45 kabel zoals op het volgende figuur weergegeven.

- Inschakelen

Stek de rouwelijke connector van de meegeleverde stroomkabel in het stopcontact van het apparaat en de mannelijke connector in het stopcontact.

Installation

Veiligheidsinformatie

• Als een product een aan/uit toets heeft, befind die een möglichkheid om het product uit te schakelen. Bij producten zonder aan/uit toets is de enige manier om het product volledig uit te schakelen het product of de netspanningadapter van de stroomtoevoer af te koppelen. Het afgekoppelde apparaat要去 normal kunnen worden gezruikt.
• Dit product Niet openmaken of er onderhoud aan proberen te verrachten; u kunt blootgesteld worden aan gevaarlijke hoogspanning of andere risico's. Door het openmaken van een verzegelde component of verzegeld(e) product(en) komt de garantie te vervallen. Voor product service kurz u contact met ons opnemen.
• Dit product Niet in de buurt van water gebruiken.

TP-LINK beperkke productgarantie

Geldt alleen voor producten van het merk TP-LINK.

DEZE GARANTIE GEEFT U SPECIFIEKE WETTELIJKE RECHTEN EN U KUNT NOG ANDERE RECHTEN HEBBEN, DIE PER LAND (OF PER PROVINCIE) KUNNEN VERSCHILLEN.

VOOR ZOVER TOEGESTAAN DOOR DE PLAATSELIJKE WETGEVING ZIJN DEZE GARANTIE EN HET VERMELDE VERHAAL EXCLUSIEF EN KOMEN DIE IN DE PLAATS VAN ALLE ANDERE GARANTIES, VERHALEN EN VOORWAARDEN.

TP-LINK geeft garantie op het hardware product van het merk TP-LINK in de originele verpakking voor gebreken in materialen en fabricage indien normal gebruikt in overeenstemming met de richtlijnen van TP-LINK gedurende een bepaaldeperiode afhankelijk van de service terplaatse vanaf de oorspronkelijke datum van aanschaf via de detailhandel door de eindgebruiker-koper.
