TLSG105 - Schalter TP-LINK - Kostenlose Bedienungsanleitung

Produkttyp	Nicht verwalteter Switch
Marke	TP-Link
Modell	TL-SG105
Anzahl der Ports	5 RJ45-Ports 10/100/1000 Mbit/s
Gehäuse	Metall
Abmessungen (B x T x H)	100 x 98 x 25 mm
Gewicht	200 g
Stromversorgung	Externes Netzteil 5 V DC, 0,6 A
Stromverbrauch	3,5 W max
Betriebstemperatur	0 °C bis 40 °C
Betriebsfeuchtigkeit	10 % bis 90 % RH nicht kondensierend
Hauptfunktionen	Auto-MDI/MDIX, Flusskontrolle 802.3x, QoS 802.1p, Broadcast-Isolation, Kabelerkennung
LED-Anzeigen	Strom, Link/Aktivität pro Port
Installation	Auf dem Schreibtisch oder im Rack (Montagekit enthalten)
Wartung und Reinigung	Gerät abziehen, mit einem weichen, trockenen Tuch reinigen
Sicherheit	Nicht Wasser aussetzen, Gehäuse nicht öffnen
Ersatzteile und Reparierbarkeit	Netzteil erhältlich; Gerät nicht vom Benutzer reparierbar
Garantie	Eingeschränkte Garantie von TP-Link (siehe Verpackung)
Allgemeine Informationen	Entspricht den Normen IEEE 802.3, 802.3u, 802.3ab, 802.3x

Häufig gestellte Fragen - TLSG105 TP-LINK

Wie installiere ich den Switch TL-SG105?

Stellen Sie den Switch auf eine ebene Fläche oder befestigen Sie die Montagewinkel für eine Rack-Montage. Schließen Sie die Ethernet-Kabel an die RJ45-Ports an und stecken Sie dann das Netzteil ein.

Benötigt der Switch eine Konfiguration?

Nein, der TL-SG105 ist ein nicht verwalteter Switch: Er funktioniert sofort nach dem Einschalten ohne Konfiguration.

Was bedeuten die LED-Anzeigen?

Die grüne Strom-LED zeigt an, dass der Switch eingeschaltet ist. Jeder Port hat eine grüne LED, die leuchtet, wenn ein Gerät angeschlossen ist, und bei Netzwerkverkehr blinkt.

Kann ich den Switch mit Cat5-, Cat5e- oder Cat6-Kabeln verwenden?

Ja, der Switch unterstützt Cat5-, Cat5e- und Cat6-Kabel für Geschwindigkeiten bis zu 1000 Mbit/s.

Wie setze ich den Switch auf die Werkseinstellungen zurück?

Der TL-SG105 hat keinen Reset-Knopf, da er nicht verwaltet wird. Er ist immer im Standardzustand.

Wie hoch ist der maximale Stromverbrauch?

Der maximale Stromverbrauch beträgt etwa 3,5 Watt.

Kann der Switch im Rack montiert werden?

Ja, der Switch wird mit Montagewinkeln für die Installation in einem standardmäßigen 19-Zoll-Rack geliefert.

Welche Garantien gibt es für dieses Produkt?

TP-Link bietet eine eingeschränkte Garantie auf Material- und Verarbeitungsfehler. Die genaue Dauer ist auf der Produktverpackung angegeben.

Kann ich Geräte mit unterschiedlichen Geschwindigkeiten anschließen?

Ja, jeder Port handelt automatisch die beste Geschwindigkeit (10, 100 oder 1000 Mbit/s) durch die Funktion Auto-Aushandlung aus.

Unterstützt der Switch die Flusskontrolle?

Ja, er unterstützt die Flusskontrolle IEEE 802.3x für Vollduplex-Verbindungen.

BEDIENUNGSANLEITUNG TLSG105 TP-LINK

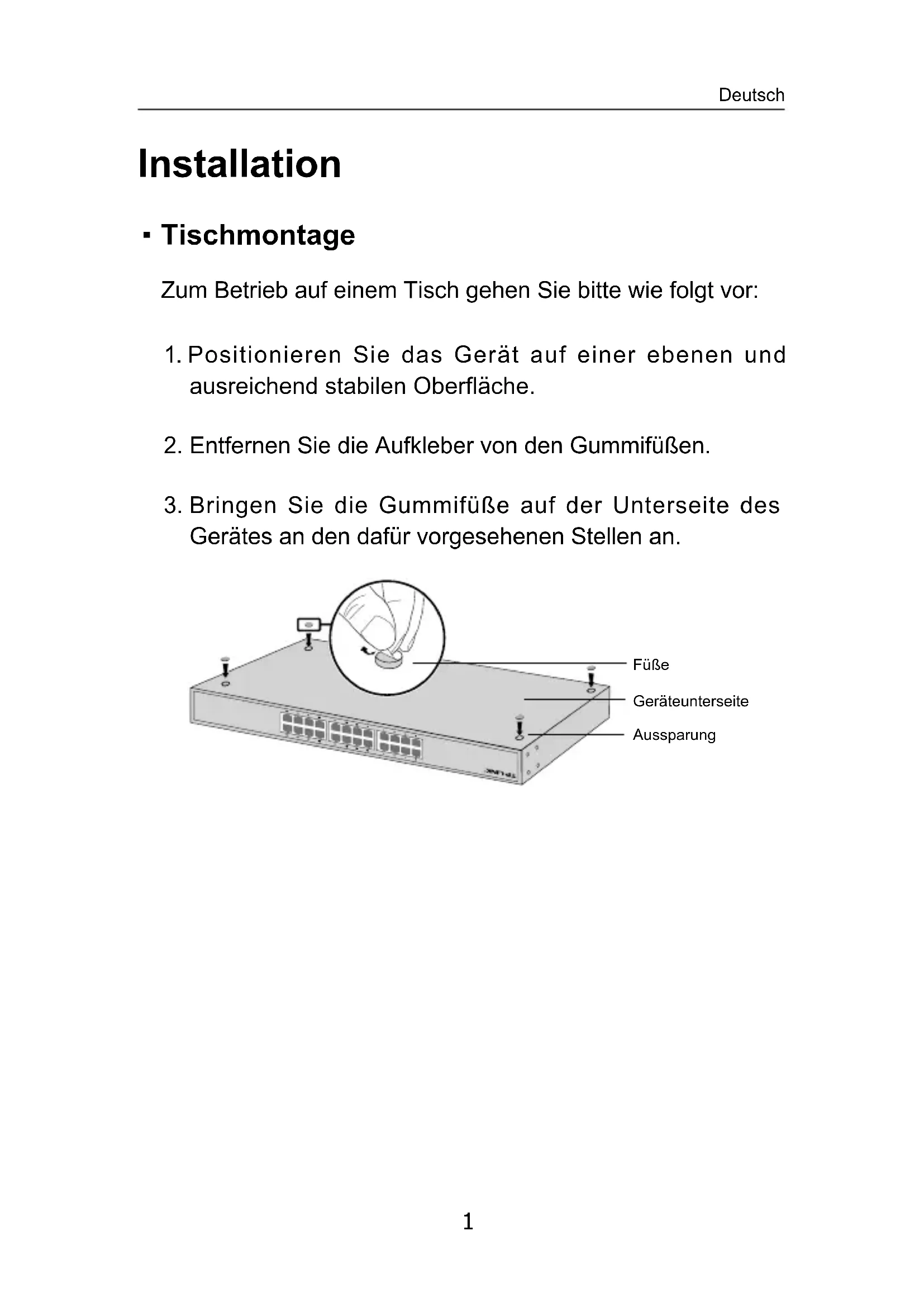

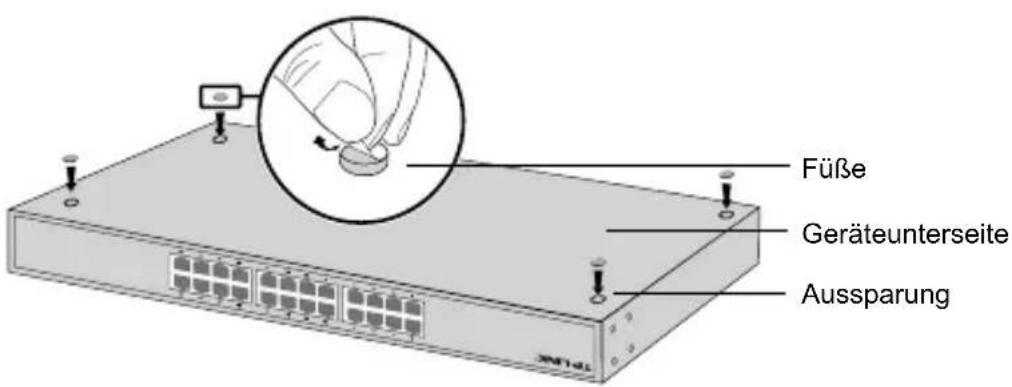

Zum Betrieb auf einem Tisch gehen Sieitte wie folgt vor:

1. Positionieren Sie das Gerät auf einer ebenen und ausreichend stabilen Oberfläche.
2. Entfernen Sie die Aufkleber von den Gummifüllen.
3. Bringen Sie die Gummifüsse auf der Unterseite des Gerätes an den darauf vorgesehenen Stellen an.

- Rackmontage

Zum Betrieb in einem Rack folgen Sieitte diesen Anweisungen:

1. Stellen Sie sicher, dass Ihr Rack geerdet und ausreichend stabil ist.

2. Bringen Sie das mitgelieferte Rackmontagekit mit den Schrauben an den vorgesehenen Stellen an.

1. Nachdem das Rackmontagekit angebracht wurde, fixieren Sie dies in Ihrrem Rack (Schrauben hierfür befinden sich nicht im Lieferumfang).

Verbindung

- Ethernet-Port

Verbinden Sie einen Ethernet-Port des Switches mittel eines RJ45-Kabels mit Ihr dem Computer, wie im Bild gezeigt.

- Einsatzlen

Verbinden Sie das mitgelieferte Netzkabel mit dem Switch und einer spannungsführenden Steckdose.

Installation

• Hat ein Produkt eine POWER-Taste, kann das Gerät damit komplett abgeschelt werden. Produkte ohne POWER-Taste können einzig und allein durch Trennen des Spanningsadapters komplett ausgeschelt werden. Das von der Spannungsvorsorgung getrennte Gerät besteht jedoch seine Konfiguration.
• Öffnen Sie these Produkt nicht und versuchen Sie nicht, es zu warten oder zu reparieren. Sie konnten Spannungsschlägen oder anderen Gefahren ausgesetzt sein. Das Entfernen oder Beschädigten eines Siegels lasst die Garantie erlösen.itte wenden Sie sich an uns, wenn Ihr Gerät defekt ist.
• Betreiben Sie theses Produkt nicht in der Nähe von Wasser.

Eingeschränkte Produktgarantie von TP-LINK

Nur für Original-TP-LINK-Produkte.

DIESSE GARANTIE VERLEIHT IHNEN BESTIMME RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-LINK garantiert für einen einwandfrei den Zustand von originalverpackten TP-LINK-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt.
