Produkttype	Uadministrert nettverkssvitsj
Merke	TP-Link
Modell	TL-SG105
Antall porter	5 RJ45-porter 10/100/1000 Mbps
Kabinett	Metall
Mål (L x B x H)	100 x 98 x 25 mm
Vekt	200 g
Strømforsyning	Ekstern strømadapter 5 V DC, 0,6 A
Strømforbruk	3,5 W maks
Driftstemperatur	0 °C til 40 °C
Driftsfuktighet	10 % til 90 % RH uten kondens
Hovedfunksjoner	Auto-MDI/MDIX, flytkontroll 802.3x, QoS 802.1p, diffusjonsisolasjon, kabeldeteksjon
LED-indikatorer	Strøm, link/aktivitet per port
Installasjon	På bord eller i rack (monteringssett inkludert)
Vedlikehold og rengjøring	Koble fra enheten, rengjør med en myk, tørr klut
Sikkerhet	Ikke utsett for vann, ikke åpne kabinettet
Reservedeler og reparerbarhet	Strømadapter tilgjengelig; enheten kan ikke repareres av brukeren
Garanti	Begrenset garanti fra TP-Link (se emballasjen)
Generell informasjon	I samsvar med standarder IEEE 802.3, 802.3u, 802.3ab, 802.3x

Ofte stilte spørsmål - TLSG105 TP-LINK

Hvordan installere bryteren TL-SG105?

Plasser bryteren på en flat overflate eller fest monteringsbrakettene for rackmontering. Koble Ethernet-kabler til RJ45-portene, og koble deretter til strømadapteren.

Trenger bryteren konfigurasjon?

Nei, TL-SG105 er en uadministrert svitsj: den fungerer umiddelbart etter at strømmen er slått på, uten konfigurasjon.

Hva betyr LED-indikatorene?

Den grønne strømindikatoren viser at bryteren er slått på. Hver port har en grønn indikator som lyser når en enhet er tilkoblet og blinker ved nettverkstrafikk.

Kan jeg bruke bryteren med Cat5-, Cat5e- eller Cat6-kabler?

Ja, bryteren støtter Cat5-, Cat5e- og Cat6-kabler for hastigheter opp til 1000 Mbps.

Hvordan tilbakestille bryteren til fabrikkinnstillinger?

TL-SG105 har ingen tilbakestillingsknapp fordi den er uadministrert. Den er alltid som standard.

Hva er maksimalt strømforbruk?

Maksimalt forbruk er omtrent 3,5 watt.

Kan bryteren monteres i rack?

Ja, bryteren leveres med monteringsbraketter for installasjon i et standard 19-tommers rack.

Hva er garantiene for dette produktet?

TP-Link tilbyr en begrenset garanti mot material- og produksjonsfeil. Nøyaktig varighet er angitt på produktemballasjen.

Kan jeg koble til enheter med forskjellige hastigheter?

Ja, hver port forhandler automatisk den beste hastigheten (10, 100 eller 1000 Mbps) ved hjelp av Auto-forhandling.

Støtter bryteren flytkontroll?

Ja, den støtter flytkontroll IEEE 802.3x for full-dupleks-tilkoblinger.

BRUKSANVISNING TLSG105 TP-LINK

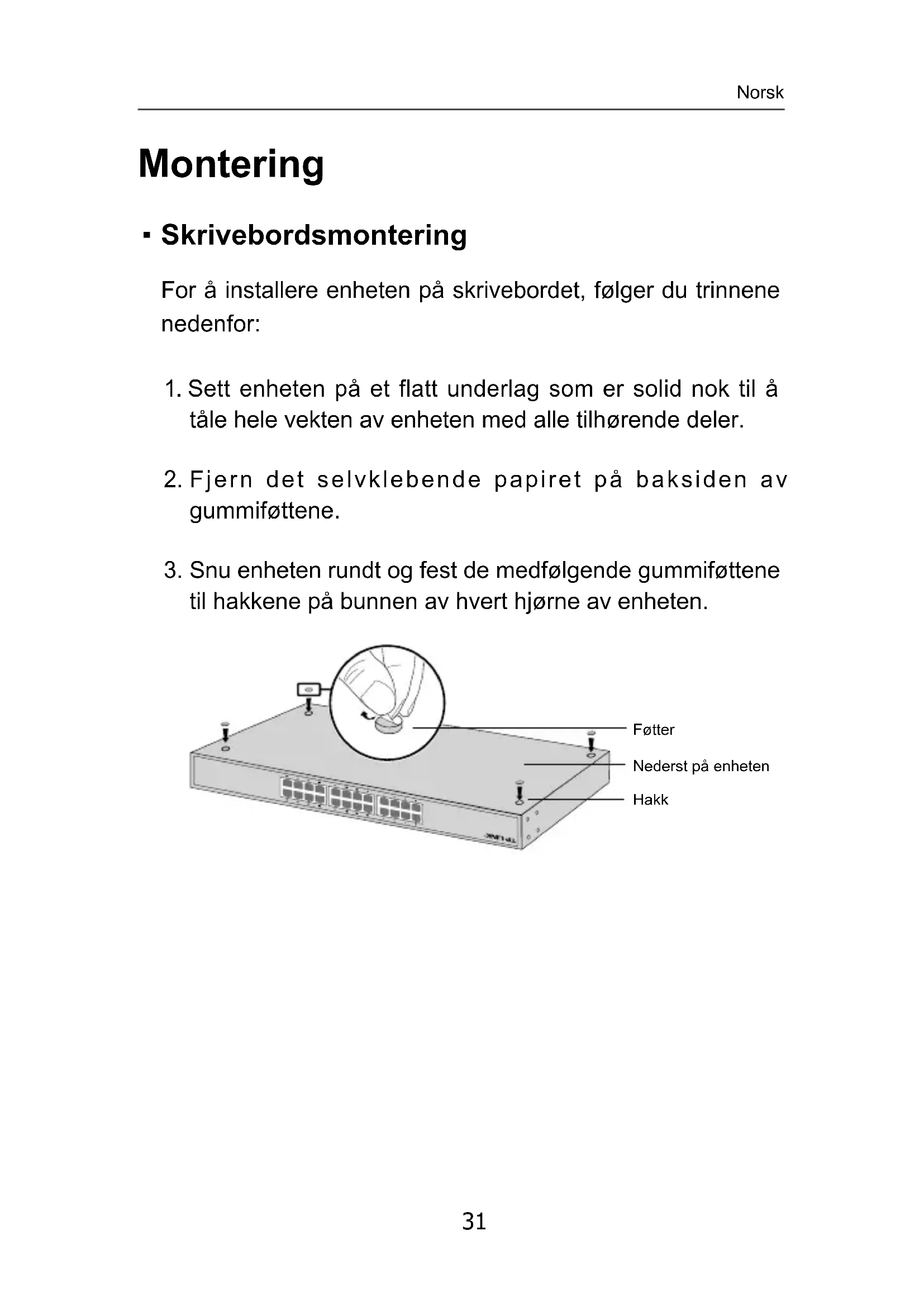

For Å installere encheten på skrivebordet, følger du trinnene nedenfor:

1. Sett encheten på et flatt underlag som er solid nok til Å tåle—hele vekten av encheten med alle tilhørende deler.

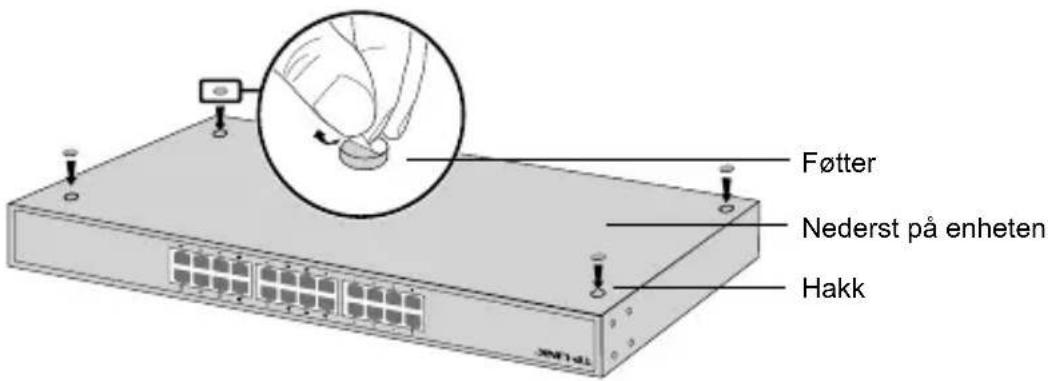

2. Fjern det selvklebende papiret på baksiden av gummiføttene.
3. Snu encheten rundt og fest de medfølgende gummiføttene til hakkene på bunnen av hvert hjørne av encheten.

- Hyllemontering

For à installere encheten på en hylle, følger du instruksjonene som er angitt nedenfor:

1. Kontroller at hyllen er jordet og stabil.

2. Fest de medfølgende hyllemonteringsbrakettene til hverside av encheten med de medfølgende skruene.

1. Etter at brakettene er festet til enheten, bruker du passende skruer (medfolger ikke) for Å feste brakettene til stativet.

Tilkobling

- Ethernet-port

Koble en Ethernet-port på bryteren til datamaskinen ved hjelp av RJ45-kabelen som vist på fölgende figur.

For a sla paa

Plugg hunnkontakten på den medfølgende strømkabelen inn i strømkontakten på encheten, og hunnkontakten inn i et strømuttak.

Installation

- Stationær installation

For at installere encheden på skrivebordet, skal du følgetrinene nedenfor:

Sikkerhetsinformasjon

• Når et produit har en strømknapp, kan davon brukes til ä slå produitet av. Den eneste maten Å slå av produits utenBruk av strømknappen, er á koble produitet fra strømadapteren eller koble den fra stikkontakten. Den frakoblede encheten skal vare driftsklar.

• Dette Produktet pågressive förønes eller forsøkes reparer; slike handleringer kan utsette deg for farlig høyspenning og andere farer. Garantien oppheves hijen forseglet component eller et forseglet produit förnes. Kontakt oss i tilfelle Produktet trenger vedlikehold.

• Ikke bruk dette produit i naerheten av vann.

TP-LINKs begrensede Produktgaranti

Gjelder kun forprodukter merket TP-LINK.

DENNE GARANTIEN GIR DEG SPESIFISERTE, RETTSLIGE ROTTIGHETER, OG I TILLEGG KAN DU HA ANDRE ROTTIGHETER SOM VARIERER MED JURISDIKSJON (ETTER LAND).

I DEN UTSTREKNING DET ER TILLATT I HENHOLD TIL LOKAL LOVER DENNE GARANTIEN OG LØSNINGENE SOM HER ER FREMSATT EKSKLUSIVE OG ERSTATTER ALLE ANDRE GARANTIER, LØSNINGER OG BETINGELSER.

TP-LINK garanter at det TP-LINK-merkede maskinvareproduktet som ligger i den originale emballasjen er fri for feil i materialer og utforelse när det brukes på normal måte i samsvar med TP-LINKs retningslinjer i en periode som avhenger av lokale forhold fra den datoen sluttbrukeren opprinnelig kjøpte produitet fra en forhandler.
