JetStream TLSF1024D - Bryter TP-LINK - Gratis bruksanvisning og manual

Produkttype	Umettet nettverkssvitsj 24 porter
Merke	TP-Link
Modell	JetStream TLSF1024D
Antall porter	24 RJ45-porter 10/100/1000 Mbps
Mål (B x D x H)	440 x 180 x 44 mm
Vekt	2,1 kg
Strømforsyning	Ekstern strømadapter 100-240 VAC, 50/60 Hz
Strømforbruk	9,5 W (maks)
Monteringsmetode	På bord eller i 19-tommers rack (braketter medfølger)
Nettverksstandarder	IEEE 802.3, 802.3u, 802.3ab, 802.3x
Datahastighet	Opptil 48 Gbit/s (ikke-blokkerende)
MAC-adressetabell	8K
Flytkontroll	IEEE 802.3x (full-dupleks) og tilbaketrykk (half-dupleks)
Hovedfunksjoner	Autoforhandling, automatisk MDI/MDIX, kabeldeteksjon
Vedlikehold og rengjøring	Koble fra enheten, rengjør med en tørr, ikke-slipende klut
Sikkerhet	Ikke demonter, ikke utsett for vann, koble fra før rengjøring
Reservedeler og reparerbarhet	Ingen reservedeler for forbrukere; kontakt TP-Link støtte for reparasjon
Generell informasjon	Begrenset garanti angitt på emballasje; bruk i samsvar med TP-Links instruksjoner

Ofte stilte spørsmål - JetStream TLSF1024D TP-LINK

Hvordan installere TP-Link JetStream TLSF1024D-svitsjen?

Plasser svitsjen på en flat overflate eller fest monteringsbrakettene for å installere den i et 19-tommers rack. Koble Ethernet-kabler til RJ45-portene, og koble deretter til strømadapteren.

Krever svitsjen programvarekonfigurasjon?

Nei, JetStream TLSF1024D er en umettet svitsj. Den fungerer umiddelbart etter at den er slått på, uten konfigurasjon.

Hvilke kabler brukes for å koble til enheter?

Bruk standard Ethernet-kabler (CAT5e eller høyere) med RJ45-kontakter. Svitsjen oppdager automatisk kabeltypen (rett eller krysset).

Hva gjør jeg hvis LED-indikatorene ikke lyser?

Kontroller at strømadapteren er ordentlig koblet til både svitsjen og en fungerende stikkontakt. Hvis problemet vedvarer, prøv en annen strømkabel.

Kan jeg montere svitsjen i et rack?

Ja, svitsjen leveres med monteringsbraketter for 19-tommers rack. Fest brakettene på hver side ved hjelp av de medfølgende skruene, og skru svitsjen fast i racket (bolter følger ikke med).

Hva er maksimalt strømforbruk?

Maksimalt forbruk er 9,5 W. Den medfølgende strømadapteren er egnet for inngangsspenning 100-240 VAC.

Støtter svitsjen Gigabit Ethernet?

Ja, hver av de 24 portene støtter hastigheter på 10/100/1000 Mbps i full dupleks, og gir en ikke-blokkerende datahastighet på 48 Gbit/s.

Hvordan rengjøre svitsjen?

Koble først fra strømmen. Rengjør kabinettet med en myk, tørr klut. Ikke bruk kjemikalier eller væsker.

Er det mulig å koble denne svitsjen til en annen svitsj?

Ja, du kan koble flere svitsjer sammen via RJ45-porter. Svitsjen oppdager automatisk tilkoblingen og justerer hastigheten.

Hva gjør jeg ved feil?

Se den fullstendige bruksanvisningen eller kontakt TP-Link støtte. Ikke forsøk å demontere eller reparere enheten selv, da dette vil ugyldiggjøre garantien.

BRUKSANVISNING JetStream TLSF1024D TP-LINK

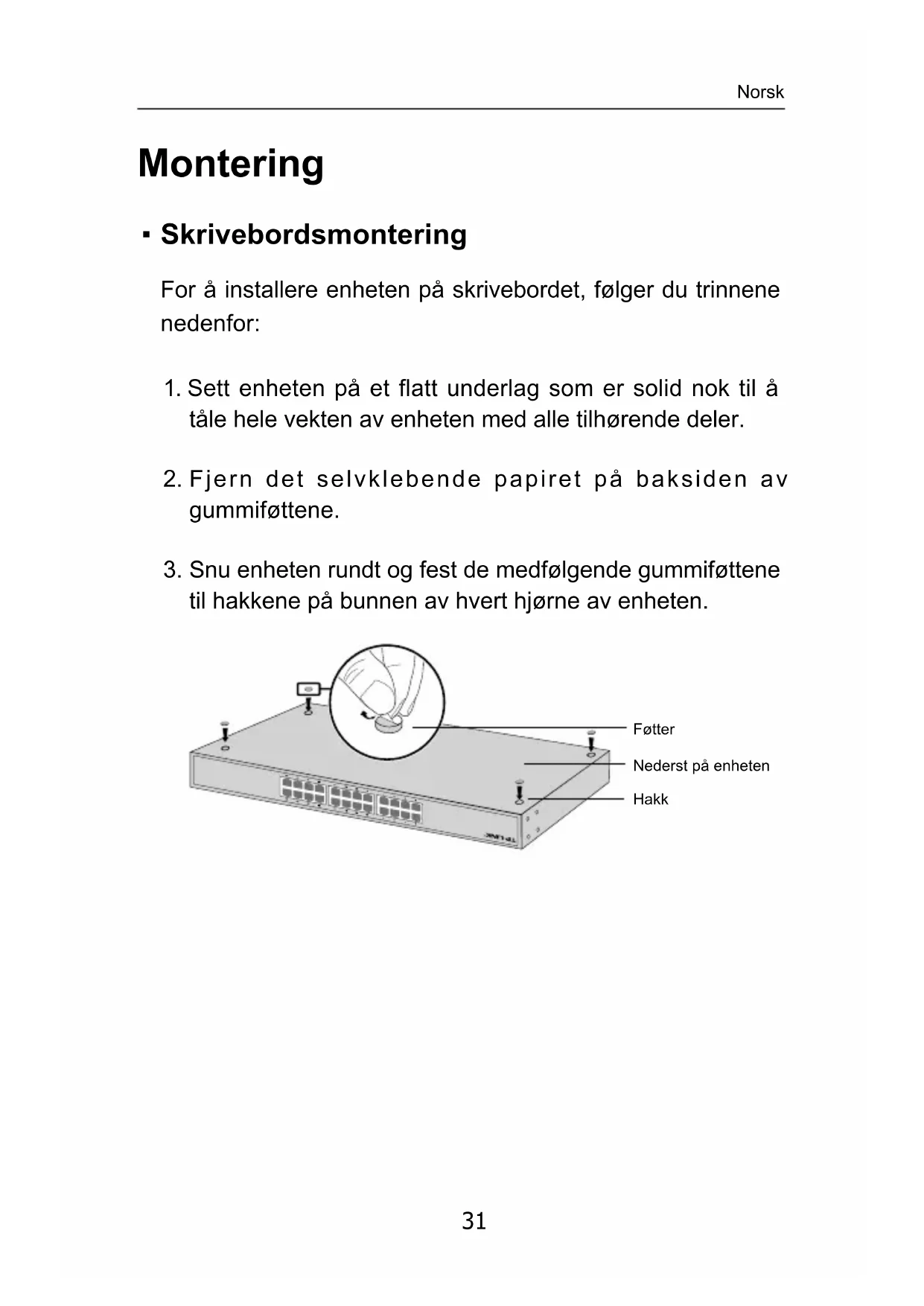

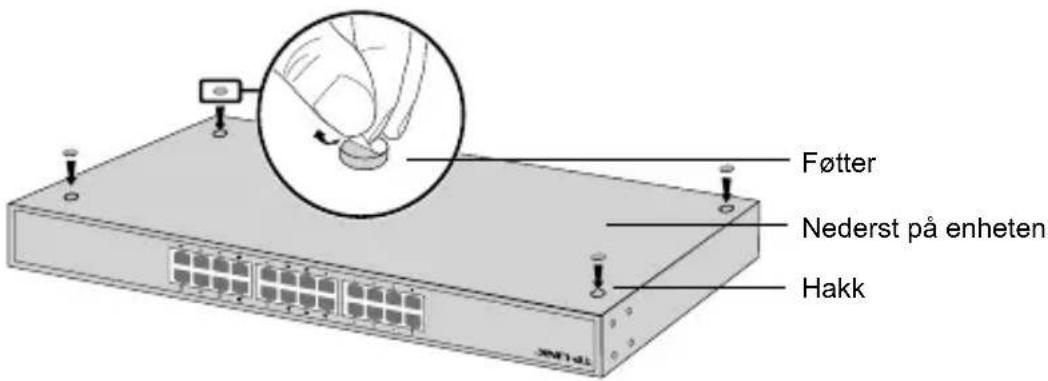

For Å installere encheten på skrivebordet, følger du trinnene nedenfor:

1. Sett encheten på et flatt underlag som er solid nok til Å tåle hele vekten av encheten med alle tilhørende deler.
2. Fjern det selvklebende papiret på baksiden av gummiføttene.
3. Snu enheten rundt og fest de medfølgende gummiføttene til hakkene på bunnen av hvert hjørne av encheten.

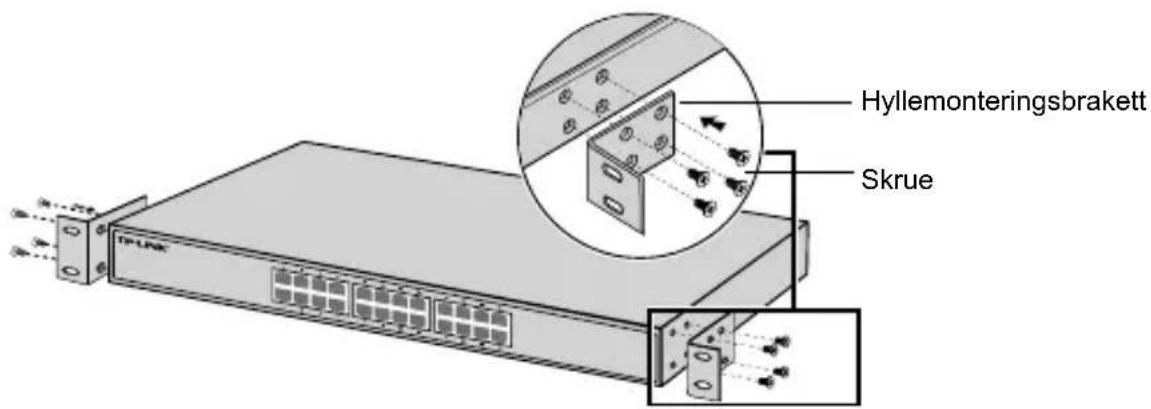

- Hyllemontering

For Å installere encheten på en hylle, følger du instruksjonene som er angitt nedenfor:

1. Kontroller at hyllen er jordet og stabil.

2. Fest de medfølgende hyllemonteringsbrakettene til hverside av encheten med de medfølgende skruene.

1. Etter at brakettene er festet til encheten,Bruker du passende skruer (medfolger icke) for a feste brakettene til stativet.

Tilkobling

- Ethernet-port

Koble en Ethernet-port på bryteren til datamaskinen ved hjelp av RJ45-kabelen som vist på fölgende figur.

For a sla paa

Plugg hunnkontakten på den medfølgende strømkabelen inn i strømkontakten på encheten, og hunnkontakten inn i et strømuttak.

Installation

- Stationær installation

For at installere encheden på skrivebordet, skal du følgetrinene nedenfor:

Sikkerhetsinformasjon

• Når et produit har en strømknapp, kan davon brukes til Å slå produitet av. Den eneste maten Å slå av produits utenBruk av strømknappen, er Å koble produitet fra strømadapteren eller koble den fra stikkontakten. Den frakoblede encheten skal vare driftsklar.

• Dette Produktet pågressive förønes eller forsøkes reparer; slike handleringer kan utsette deg for farlig høyspenning og andere farer. Garantien oppheves hijen forseglet component eller et forseglet produit förnes. Kontakt oss i tilfelle Produktet trenger vedlikehold.

• Ikke bruk dette produit i naerheten av vann.

TP-LINKs begrense Produkte garanti

Gjelder kun forprodukter merket TP-LINK.

DENNE GARANTIEN GIR DEG SPESIFISERTE, RETTSLIGE RETTIGHETER, OG I TILLEGG KAN DU HA ANDRE RETTIGHETER SOM VARIERER MED JURISDIKSJON (ETTER LAND).

I DEN UTSTREKNING DET ER TILLATT I HENHOLD TIL LOKAL LOVER DENNE GARANTIEN OG LØSNINGENE SOM HER ER FREMSATT EKSKLUSIVE OG ERSTATTER ALLE ANDRE GARANTIER, LØSNINGER OG BETINGELSER.

TP-LINK garanterer at det TP-LINK-merkede maskinvareproduktet som ligger i den originale emballasjen er fri for feil i materialer og utforelse när det brukes på normal måte i samsvar med TP-LINKs retningslinjer i en periode som avhenger av lokale forhold fra den datoen sluttbrukeren opprinnelig kjøpte produit fra en forhandler.
