JetStream TLSF1024D - Commutateur TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau non géré 24 ports
Marque	TP-Link
Modèle	JetStream TLSF1024D
Nombre de ports	24 ports RJ45 10/100/1000 Mbps
Dimensions (L x P x H)	440 x 180 x 44 mm
Poids	2,1 kg
Alimentation	Adaptateur secteur externe 100-240 VAC, 50/60 Hz
Consommation électrique	9,5 W (max)
Méthode de montage	Sur bureau ou en rack 19 pouces (équerres fournies)
Normes réseau	IEEE 802.3, 802.3u, 802.3ab, 802.3x
Débit	Jusqu'à 48 Gbit/s (non-bloquant)
Table d'adresses MAC	8K
Contrôle de flux	IEEE 802.3x (full-duplex) et back-pressure (half-duplex)
Fonctions principales	Auto-négociation, MDI/MDIX automatique, détection de câble
Entretien et nettoyage	Débrancher l'appareil, nettoyer avec un chiffon sec et non abrasif
Sécurité	Ne pas démonter, ne pas exposer à l'eau, débrancher avant nettoyage
Pièces détachées et réparabilité	Pas de pièces détachées grand public ; contacter le support TP-Link pour toute réparation
Informations générales	Garantie limitée inscrite sur l'emballage ; utilisation conforme aux prescriptions TP-Link

FOIRE AUX QUESTIONS - JetStream TLSF1024D TP-LINK

Comment installer le commutateur TP-Link JetStream TLSF1024D ?

Placez le commutateur sur une surface plane ou fixez les équerres de montage pour l'installer dans un rack 19 pouces. Connectez les câbles Ethernet aux ports RJ45, puis branchez l'adaptateur secteur.

Le commutateur nécessite-t-il une configuration logicielle ?

Non, le JetStream TLSF1024D est un commutateur non géré. Il fonctionne immédiatement après la mise sous tension sans configuration.

Quels câbles utiliser pour connecter des périphériques ?

Utilisez des câbles Ethernet standard (CAT5e ou supérieur) avec connecteurs RJ45. Le commutateur détecte automatiquement le type de câble (droit ou croisé).

Que faire si les voyants LED ne s'allument pas ?

Vérifiez que l'adaptateur secteur est correctement branché à la fois sur le commutateur et sur une prise électrique fonctionnelle. Si le problème persiste, testez un autre câble d'alimentation.

Puis-je monter le commutateur dans un rack ?

Oui, le commutateur est livré avec des équerres de montage pour rack 19 pouces. Fixez les équerres de chaque côté à l'aide des vis fournies, puis vissez le commutateur dans le rack (boulons non fournis).

Quelle est la consommation électrique maximale ?

La consommation maximale est de 9,5 W. L'adaptateur secteur fourni est adapté à une tension d'entrée de 100-240 VAC.

Le commutateur supporte-t-il le Gigabit Ethernet ?

Oui, chacun des 24 ports prend en charge les vitesses 10/100/1000 Mbps en Full Duplex, offrant un débit non-bloquant de 48 Gbit/s.

Comment nettoyer le commutateur ?

Débranchez d'abord l'alimentation. Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez pas de produits chimiques ni de liquides.

Est-il possible de connecter ce commutateur à un autre commutateur ?

Oui, vous pouvez relier plusieurs commutateurs via des ports RJ45. Le commutateur détecte automatiquement la connexion et ajuste la vitesse.

Que faire en cas de panne ?

Consultez la notice complète ou contactez le support TP-Link. N'essayez pas de démonter ou réparer l'appareil vous-même, cela annulerait la garantie.

MODE D'EMPLOI JetStream TLSF1024D TP-LINK

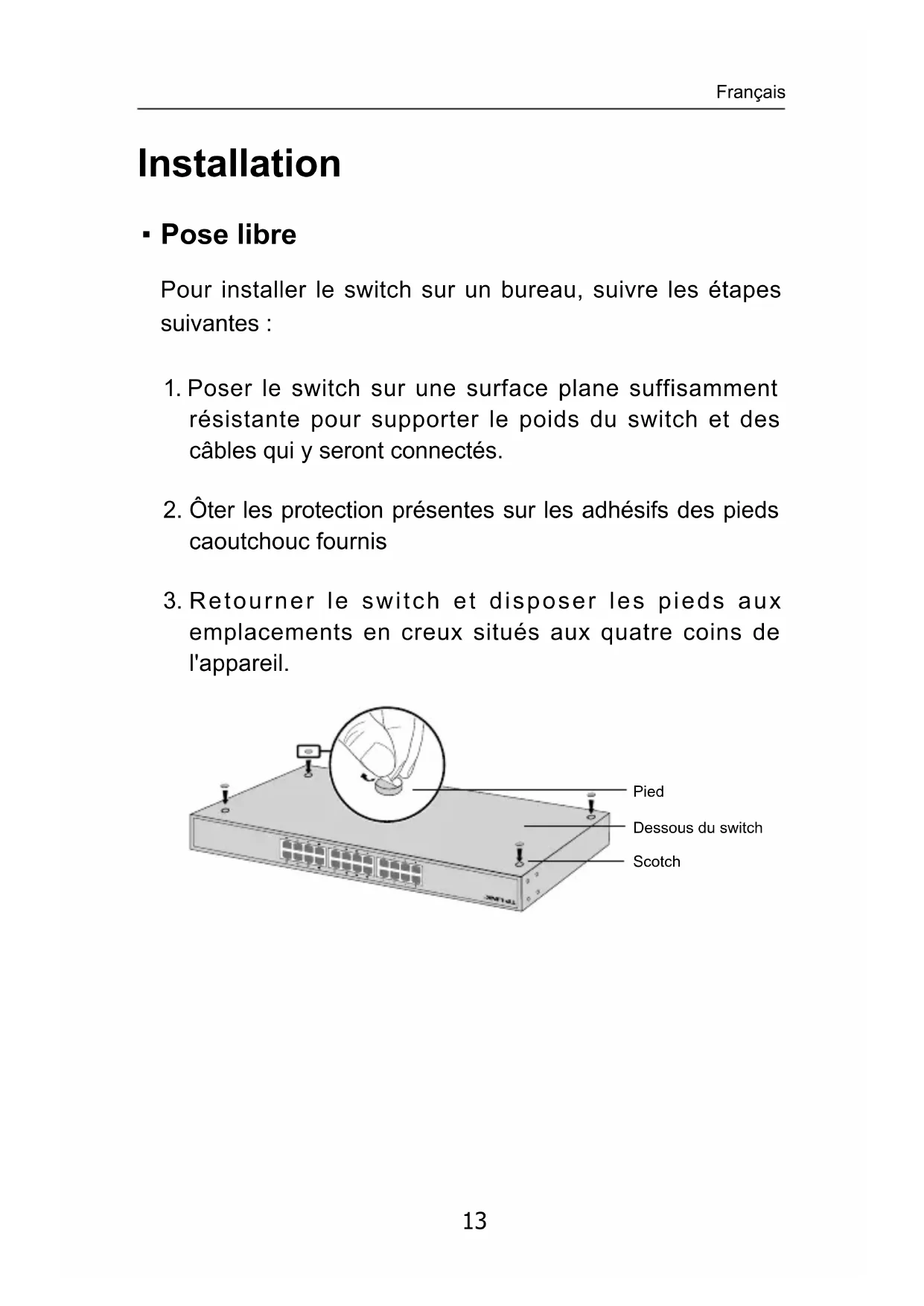

Pour installer le switch sur un bureau, suivre les étapes suivantes:

1. Poser le switch sur une surface plane suffisamment résistante pour supporter le poids du switch et des cables qui y seront connectés.
2. Œter les protection générées sur les adhésifs des pieds caoutchouc fournis

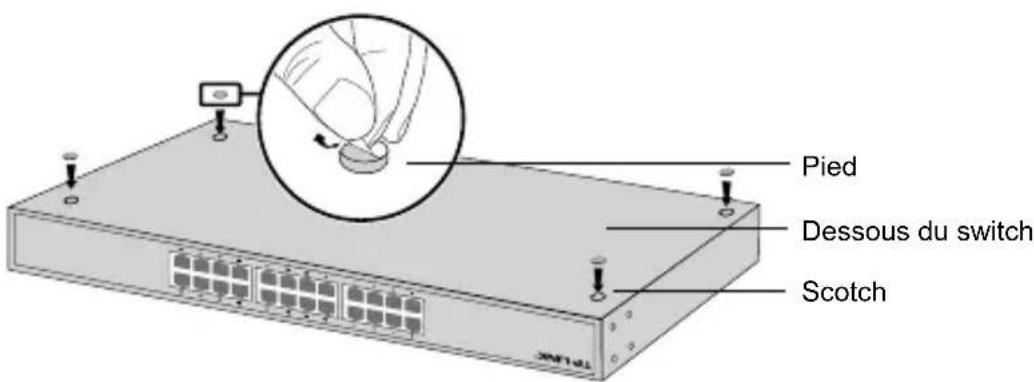

3. Retourner le switch et dispose les pieds aux emplacements en creux situés aux quatre coins de l'appareil.

Installation en rack

Pour installer le switch dans un rack, suivre les étapes suivantes:

1. Vérifier la mise à la terre et la stabilité du rack.
2. Fixer les équres de montage de chaque côte du switch à l'aide des vis fournies.

1. ÀpRES avoir fixé les équerres au switch, utiliser les boulons (non fournis) ajustats pour fixer le switch au rack.

Connexion

- Port Ethernet

Connector un cordon Ethernet à un port RJ45 du switch comme indiqué dans l'illustration suivante.

- Mettre sous tension

Connector le connecteur femelle du cordon fourni dans la prise du switch, connecter ensuite la prise maje à une prise électrique.

Installazione

Informations de sécurité

• Quand un apparéil possède un interrupteur de mise sous/hors tension, cet interrupteur est l'une des possibités de mettre l' apparéil hors tension. Pour les apparéils dépourvus d'interrupteur de mise sous/hors tension, l'unique possibilité de lesmettre hors tension est de déconnecter leur cordon ou transformateur d'alimentation de la source électrique. Ce cordon ou le transformateur d'alimentation doit impérativement rester accessible.
• Ne pas démonter cet apparéil ou tenter de le réparer, cela pourrait vous exposer à des haute tensions électriques ou à d'autres risques. Démonter un composant scelled ou un apparéil scelled annulerait aussiôt sa garantie. Pour toute réparation merci de vous adresser à nous.
• Ne pas utiliser cet apparéil à proximité d'eau.

Garantie limitée TP-LINK

Concerne les produits de marque TP-LINK uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVE ES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-LINK garanti les matériels marqués TP-LINK, conditionnés dans un emballage original : contre les définuts matériels et les malfacons, s'ils sont utilisés normalement et selon les prescriptions de TP-LINK, pour une durée : inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final.
