JetStream TLSF1024D - Schakelaar TP-LINK - Gratis gebruiksaanwijzing en handleiding

Producttype	Onbeheerde netwerkswitch 24 poorten
Merk	TP-Link
Model	JetStream TLSF1024D
Aantal poorten	24 poorten RJ45 10/100/1000 Mbps
Afmetingen (L x D x H)	440 x 180 x 44 mm
Gewicht	2,1 kg
Voeding	Externe voeding 100-240 VAC, 50/60 Hz
Stroomverbruik	9,5 W (max)
Montagemethode	Op bureau of in 19-inch rack (beugels meegeleverd)
Netwerkstandaarden	IEEE 802.3, 802.3u, 802.3ab, 802.3x
Snelheid	Tot 48 Gbit/s (non-blocking)
MAC-adrestabel	8K
Flowcontrol	IEEE 802.3x (full-duplex) en back-pressure (half-duplex)
Belangrijkste functies	Auto-negotiation, automatische MDI/MDIX, kabeldetectie
Onderhoud en reiniging	Apparaat uitschakelen, reinigen met een droge, niet-schurende doek
Veiligheid	Niet demonteren, niet blootstellen aan water, uitschakelen vóór reiniging
Reserveonderdelen en repareerbaarheid	Geen reserveonderdelen voor consumenten; neem voor reparatie contact op met TP-Link support
Algemene informatie	Beperkte garantie vermeld op de verpakking; gebruik conform TP-Link richtlijnen

Veelgestelde vragen - JetStream TLSF1024D TP-LINK

Hoe installeer ik de TP-Link JetStream TLSF1024D-switch?

Plaats de switch op een vlakke ondergrond of bevestig de montagebeugels om deze in een 19-inch rack te installeren. Sluit de Ethernet-kabels aan op de RJ45-poorten en sluit vervolgens de voedingsadapter aan.

Heeft de switch softwareconfiguratie nodig?

Nee, de JetStream TLSF1024D is een onbeheerde switch. Hij werkt direct na het inschakelen zonder configuratie.

Welke kabels moet ik gebruiken om apparaten aan te sluiten?

Gebruik standaard Ethernet-kabels (CAT5e of hoger) met RJ45-connectoren. De switch detecteert automatisch het kabeltype (recht of cross).

Wat moet ik doen als de LED-lampjes niet branden?

Controleer of de voedingsadapter correct is aangesloten op zowel de switch als een werkend stopcontact. Als het probleem aanhoudt, probeer dan een ander netsnoer.

Kan ik de switch in een rack monteren?

Ja, de switch wordt geleverd met montagebeugels voor een 19-inch rack. Bevestig de beugels aan beide zijden met de meegeleverde schroeven en schroef de switch vervolgens in het rack (bouten niet meegeleverd).

Wat is het maximale stroomverbruik?

Het maximale verbruik is 9,5 W. De meegeleverde adapter is geschikt voor ingangsspanning 100-240 VAC.

Ondersteunt de switch Gigabit Ethernet?

Ja, elk van de 24 poorten ondersteunt snelheden van 10/100/1000 Mbps in Full Duplex, met een non-blocking doorvoer van 48 Gbit/s.

Hoe maak ik de switch schoon?

Koppel eerst de voeding los. Maak de behuizing schoon met een zachte, droge doek. Gebruik geen chemicaliën of vloeistoffen.

Kan ik deze switch op een andere switch aansluiten?

Ja, u kunt meerdere switches verbinden via RJ45-poorten. De switch detecteert automatisch de verbinding en past de snelheid aan.

Wat moet ik doen bij een storing?

Raadpleeg de volledige handleiding of neem contact op met TP-Link support. Probeer het apparaat niet zelf te demonteren of repareren, dit zou de garantie ongeldig maken.

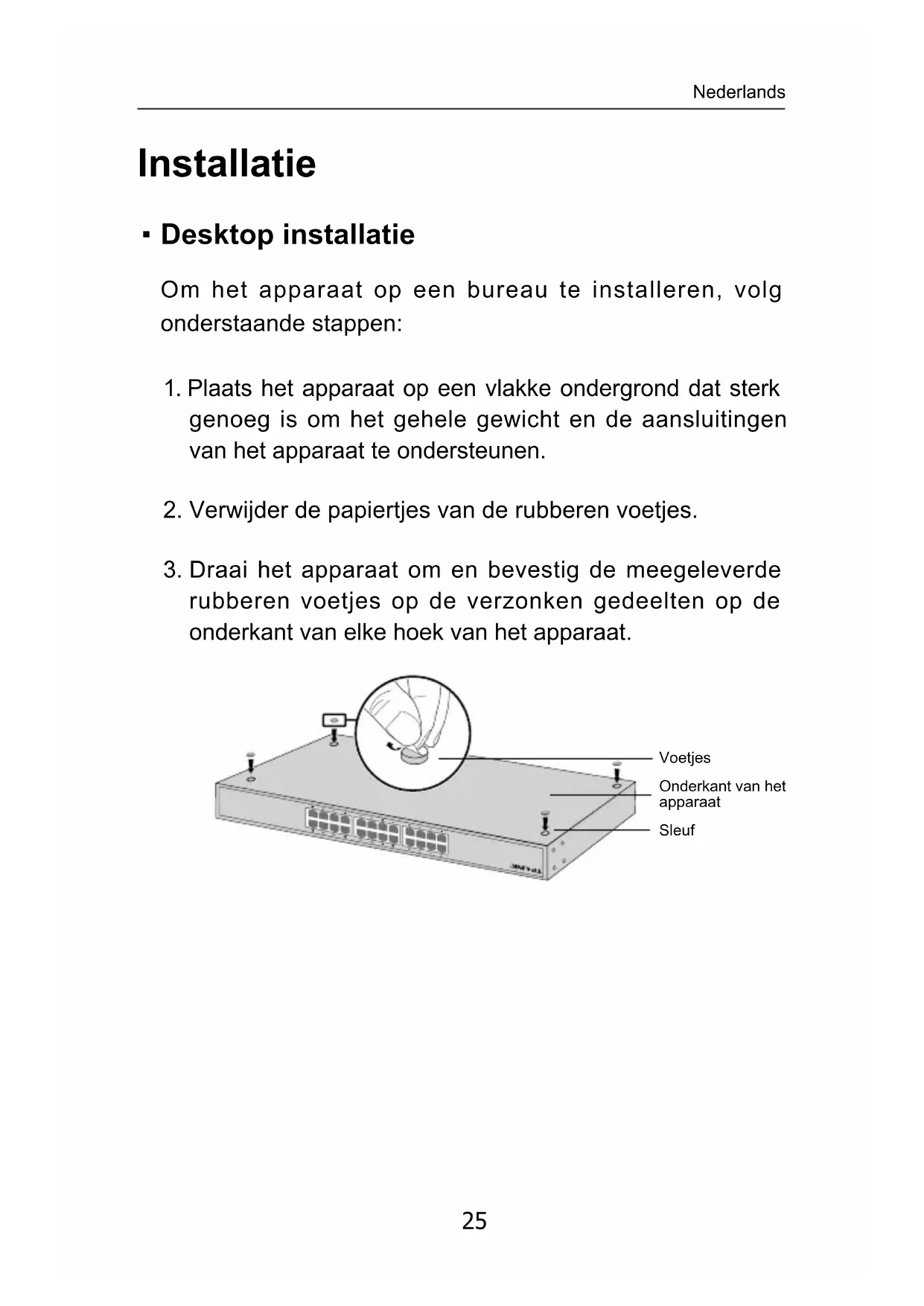

GEBRUIKSAANWIJZING JetStream TLSF1024D TP-LINK

Om het apparaat op een bureau te installereren, volg onderstaande stappen:

1. Plaats het apparaat op een vlakke ondergrond dat sterk genoeg is om het gehele gewicht en de aansluitingen van het apparaat te ondersteunen.
2. Verwijder de papiertjes van de rubberen voetjes.

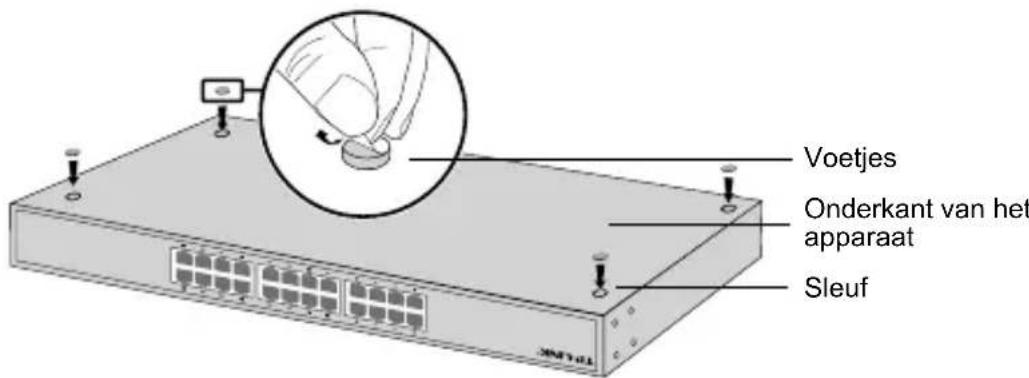

3. Draai het apparaat om en bevestig de meegeleverde rubberen voetjes op de verzonken gedeelten op de onderkant van elke hoek van het apparaat.

- Rek installmentie

Om het apparaat in een rek te installereren, volg de onderstaande beschreiben instructies:

1. Controller de a Harding en de stabiliteit van het rek.
2. Bevestig de meegeleverde reck-montage beugels aan beiden kanten van het apparaat met behulp van de meegeleverde schroeven.

1. Nadat de beugels aan het apparaat bevestigd zich, gebruikt u geschikte schroeven (niet meegeleverd) om de beugels aan het rek te bevestigen.

Verbinding

- Ethernet poort

Verbind een ethernet poort van de switch met de computer met behulp van een RJ45 kabel zoals op het volgende figuur weergegeven.

- Inschakelen

Stek de rouwelijke connector van de meegeleverde stroomkabel in het stopcontact van het apparaat en de mannelijke connector in het stopcontact.

Installation

Veiligheidsinformatie

• Als een product een aan/uit toets heeft, befind die een möglichkheid om het product uit te schakelen. Bij producten zonder aan/uit toets is de enige manier om het product volledig uit te schakelen het product of de netspanningadapter van de stroomtoevoer af te koppelen. Het afgekoppelde apparaat要去 normal kunnen worden gezruikt.
• Dit product Niet openmaken of er onderhoud aan proberen te verrichten; u kunt blootgesteld worden aan gevaarlijke hoogspanning of andere risico's. Door het openmaken van een verzegelde component of verzegeld(e) product(en) komt de garantie te vervallen. Voor product service kurz u contact met ons opnemen.
• Dit product Niet in de buurt van water gebruiken.

TP-LINK beperkke productgarantie

Geldt alleen voor producten van het merk TP-LINK.

DEZE GARANTIE GEEFT U SPECIFIEKE WETTELIJKE RECHTEN EN U KUNT NOG ANDERE RECHTEN HEBBEN, DIE PER LAND (OF PER PROVINCIE) KUNNEN VERSCHILLEN.

VOOR ZOVER TOEGESTAAN DOOR DE PLAATSELIJKE WETGEVING ZIJN DEZE GARANTIE EN HET VERMELDE VERHAAL EXCLUSIEF EN KOMEN DIE IN DE PLAATS VAN ALLE ANDERE GARANTIES, VERHALEN EN VOORWAARDEN.

TP-LINK geeft garantie op het hardware product van het merk TP-LINK in de originele verpakking voor gebreken in materialen en fabricage indien normal gebruikt in overeenstemming met de richtlijnen van TP-LINK gedurende een bepaaldeperiode afhankelijk van de service terplaatse vanaf de oorspronkelijke datum van aanschaf via de detailhandel door de eindgebruiker-koper.
