Produkttyp	Nicht verwalteter 24-Port-Netzwerk-Switch
Marke	TP-Link
Modell	JetStream TLSF1024D
Anzahl der Ports	24 RJ45-Ports 10/100/1000 Mbit/s
Abmessungen (L x T x H)	440 x 180 x 44 mm
Gewicht	2,1 kg
Stromversorgung	Externes Netzteil 100-240 V AC, 50/60 Hz
Leistungsaufnahme	9,5 W (max.)
Montagemethode	Tisch- oder 19-Zoll-Rack-Montage (Winkel im Lieferumfang)
Netzwerkstandards	IEEE 802.3, 802.3u, 802.3ab, 802.3x
Datenrate	Bis zu 48 Gbit/s (nicht blockierend)
MAC-Adresstabelle	8K
Flusskontrolle	IEEE 802.3x (Vollduplex) und Backpressure (Halbduplex)
Hauptfunktionen	Auto-Negotiation, automatisches MDI/MDIX, Kabelerkennung
Wartung und Reinigung	Gerät vom Netz trennen, mit einem trockenen, nicht scheuernden Tuch reinigen
Sicherheit	Nicht zerlegen, nicht Wasser aussetzen, vor Reinigung vom Netz trennen
Ersatzteile und Reparierbarkeit	Keine Ersatzteile für Endverbraucher; für Reparaturen TP-Link-Support kontaktieren
Allgemeine Informationen	Begrenzte Garantie gemäß Verpackung; Nutzung gemäß TP-Link-Vorschriften

Häufig gestellte Fragen - JetStream TLSF1024D TP-LINK

Wie installiere ich den TP-Link JetStream TLSF1024D Switch?

Stellen Sie den Switch auf eine ebene Fläche oder montieren Sie die mitgelieferten Winkel für die 19-Zoll-Rack-Montage. Verbinden Sie die Ethernet-Kabel mit den RJ45-Ports und schließen Sie dann das Netzteil an.

Benötigt der Switch eine Softwarekonfiguration?

Nein, der JetStream TLSF1024D ist ein nicht verwalteter Switch. Er funktioniert sofort nach dem Einschalten ohne Konfiguration.

Welche Kabel sollten zur Verbindung von Geräten verwendet werden?

Verwenden Sie Standard-Ethernet-Kabel (CAT5e oder höher) mit RJ45-Steckern. Der Switch erkennt automatisch den Kabeltyp (gerade oder gekreuzt).

Was tun, wenn die LED-Anzeigen nicht leuchten?

Überprüfen Sie, ob das Netzteil sowohl am Switch als auch an einer funktionierenden Steckdose richtig angeschlossen ist. Wenn das Problem weiterhin besteht, testen Sie ein anderes Netzkabel.

Kann ich den Switch in einem Rack montieren?

Ja, der Switch wird mit Rack-Montagewinkeln für 19-Zoll-Racks geliefert. Befestigen Sie die Winkel auf jeder Seite mit den mitgelieferten Schrauben und schrauben Sie den Switch dann im Rack fest (Schrauben nicht im Lieferumfang).

Wie hoch ist die maximale Leistungsaufnahme?

Die maximale Leistungsaufnahme beträgt 9,5 W. Das mitgelieferte Netzteil ist für eine Eingangsspannung von 100-240 V AC ausgelegt.

Unterstützt der Switch Gigabit Ethernet?

Ja, jeder der 24 Ports unterstützt Geschwindigkeiten von 10/100/1000 Mbit/s im Vollduplex-Modus und bietet eine nicht blockierende Datenrate von 48 Gbit/s.

Wie reinige ich den Switch?

Trennen Sie zuerst die Stromversorgung. Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch. Verwenden Sie keine Chemikalien oder Flüssigkeiten.

Ist es möglich, diesen Switch mit einem anderen Switch zu verbinden?

Ja, Sie können mehrere Switches über RJ45-Ports verbinden. Der Switch erkennt die Verbindung automatisch und passt die Geschwindigkeit an.

Was tun bei einer Störung?

Lesen Sie die vollständige Anleitung oder kontaktieren Sie den TP-Link-Support. Versuchen Sie nicht, das Gerät selbst zu zerlegen oder zu reparieren, da dies die Garantie ungültig macht.

BEDIENUNGSANLEITUNG JetStream TLSF1024D TP-LINK

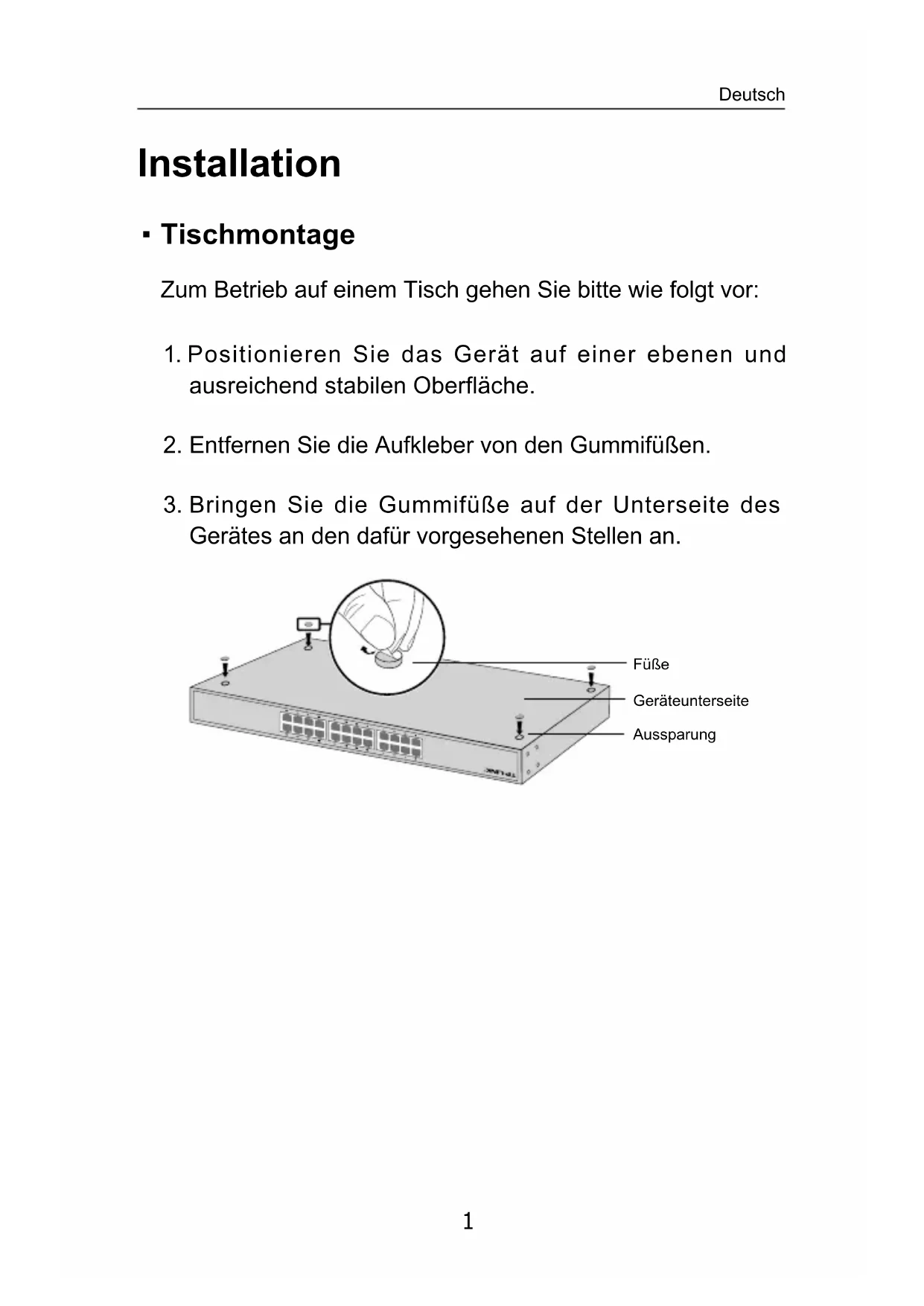

Zum Betrieb auf einem Tisch gehen Sieitte wie folgt vor:

1. Positionieren Sie das Gerät auf einer ebenen und ausreichend stabilen Oberfläche.
2. Entfernen Sie die Aufkleber von den Gummifüllen.
3. Bringen Sie die Gummifüsse auf der Unterseite des Gerätes an den darauf vorgesehenen Stellen an.

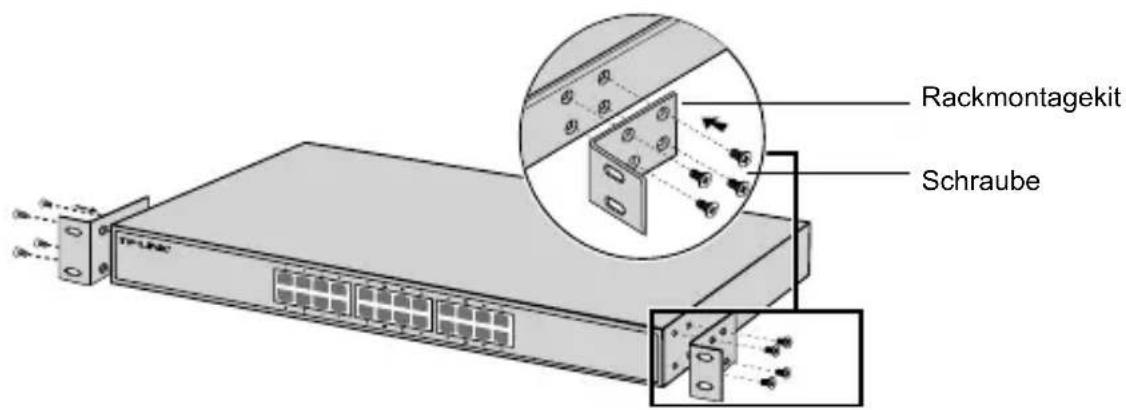

- Rackmontage

Zum Betrieb in einem Rack folgen Sieitte diesen Anweisungen:

1. Stellen Sie sicher, dass Ihr Rack geerdet und ausreichend stabil ist.

2. Bringen Sie das mitgelieferte Rackmontagekit mit den Schrauben an den vorgesehenen Stellen an.

1. Nachdem das Rackmontagekit angebracht wurde, fixieren Sie dies in Ihrrem Rack (Schrauben hierfür befinden sich nicht im Lieferumfang).

Verbindung

- Ethernet-Port

Verbinden Sie einen Ethernet-Port des Switches mittel eines RJ45-Kabels mit Ihr dem Computer, wie im Bild gezeigt.

- Einsatzlen

Verbinden Sie das mitgelieferte Netzkabel mit dem Switch und einer spannungsführenden Steckdose.

Installation

• Hat ein Produkt eine POWER-Taste, kann das Gerät damit komplett abgeschelt werden. Produkte ohne POWER-Taste können einzig und allein durch Trennen des Spanningsadapters komplett ausgeschelt werden. Das von der Spannungsvorsorgung getrennte Gerät behält jedoch seine Konfiguration.
• Öffnen Sie diesen Produkt nicht und versuchen Sie nicht, es zu warten oder zu reparieren. Sie konnten Spannungsschlägen oder anderen Gefahren ausgesetzt sein. Das Entfernen oder Beschädigten eines Siegels lasst die Garantie erlösen.itte wenden Sie sich an uns, wenn Ihr Gerät defekt ist.
• Betreiben Sie theses Produkt nicht in der Nähe von Wasser.

Eingeschränkte Produktgarantie von TP-LINK

Nur für Original-TP-LINK-Produkte.

DIESSE GARANTIE VERLEIHT IHNEN BESTIMME RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-LINK garantiert für einen einwandfrei den Zustand von originalverpackten TP-LINK-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt.
