JetStream TLSF1024D - Interruttore TP-LINK - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Switch di rete non gestito 24 porte
Marca	TP-Link
Modello	JetStream TLSF1024D
Numero di porte	24 porte RJ45 10/100/1000 Mbps
Dimensioni (L x P x A)	440 x 180 x 44 mm
Peso	2,1 kg
Alimentazione	Alimentatore esterno 100-240 VCA, 50/60 Hz
Consumo elettrico	9,5 W (max)
Metodo di montaggio	Su scrivania o in rack 19 pollici (staffa incluse)
Standard di rete	IEEE 802.3, 802.3u, 802.3ab, 802.3x
Velocità di trasferimento	Fino a 48 Gbps (non bloccante)
Tabella degli indirizzi MAC	8K
Controllo di flusso	IEEE 802.3x (full-duplex) e back-pressure (half-duplex)
Funzioni principali	Auto-negoziazione, MDI/MDIX automatico, rilevamento del cavo
Manutenzione e pulizia	Scollegare il dispositivo, pulire con un panno asciutto non abrasivo
Sicurezza	Non smontare, non esporre all'acqua, scollegare prima della pulizia
Ricambi e riparabilità	Nessun ricambio per il pubblico; contattare il supporto TP-Link per qualsiasi riparazione
Informazioni generali	Garanzia limitata indicata sulla confezione; utilizzo conforme alle prescrizioni TP-Link

Domande frequenti - JetStream TLSF1024D TP-LINK

Come installare lo switch TP-Link JetStream TLSF1024D?

Posizionare lo switch su una superficie piana o fissare le staffe di montaggio per installarlo in un rack da 19 pollici. Collegare i cavi Ethernet alle porte RJ45, quindi collegare l'alimentatore.

Lo switch richiede una configurazione software?

No, il JetStream TLSF1024D è uno switch non gestito. Funziona immediatamente dopo l'accensione senza configurazione.

Quali cavi utilizzare per collegare i dispositivi?

Utilizzare cavi Ethernet standard (CAT5e o superiore) con connettori RJ45. Lo switch rileva automaticamente il tipo di cavo (dritto o incrociato).

Cosa fare se gli indicatori LED non si accendono?

Verificare che l'alimentatore sia collegato correttamente sia allo switch che a una presa elettrica funzionante. Se il problema persiste, provare un altro cavo di alimentazione.

Posso montare lo switch in un rack?

Sì, lo switch viene fornito con staffe di montaggio per rack da 19 pollici. Fissare le staffe su ciascun lato con le viti fornite, quindi avvitare lo switch nel rack (viti non fornite).

Qual è il consumo elettrico massimo?

Il consumo massimo è di 9,5 W. L'alimentatore fornito è adatto per una tensione di ingresso di 100-240 VCA.

Lo switch supporta Gigabit Ethernet?

Sì, ciascuna delle 24 porte supporta velocità 10/100/1000 Mbps in Full Duplex, offrendo una velocità non bloccante di 48 Gbps.

Come pulire lo switch?

Scollegare prima l'alimentazione. Pulire l'involucro con un panno morbido e asciutto. Non utilizzare prodotti chimici o liquidi.

È possibile collegare questo switch a un altro switch?

Sì, è possibile collegare più switch tramite porte RJ45. Lo switch rileva automaticamente la connessione e regola la velocità.

Cosa fare in caso di guasto?

Consultare il manuale completo o contattare il supporto TP-Link. Non tentare di smontare o riparare il dispositivo da soli, ciò annullerebbe la garanzia.

MANUALE UTENTE JetStream TLSF1024D TP-LINK

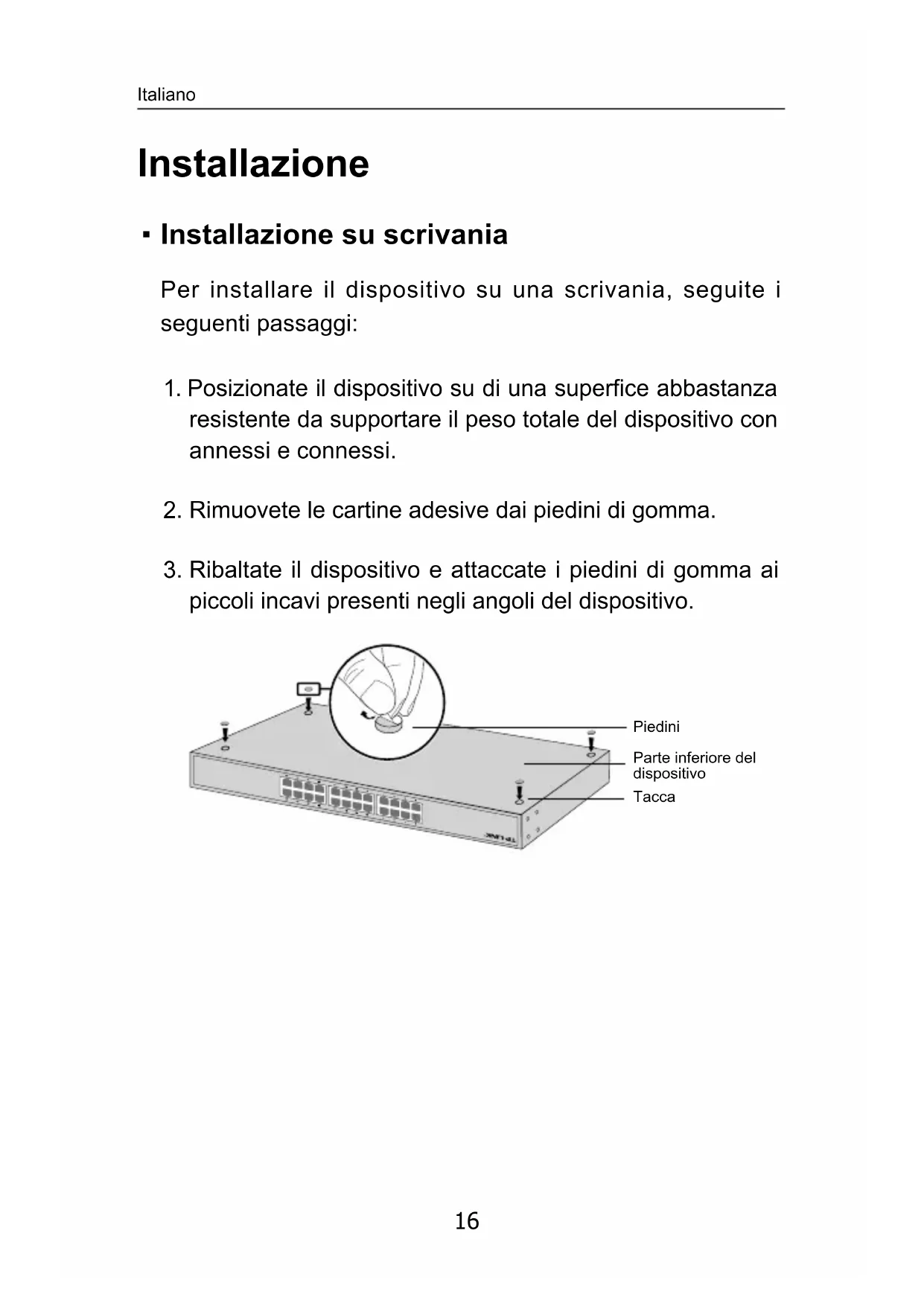

- Installazione su scrivania

Per installare il dispositivo su una scrivania, seguite i seguenti passaggi:

1. Posizione il dispositivo su di una superfice abbastanza resistente da supportare il peso totale del dispositivo con annessi e connessi.
2. Rimuovete le cartine adesive dai piedini di gomma.
3. Ribaltate il dispositivo e attaccate i piedini di gomma ai piccoli incavi presenti negli angoli del dispositivo.

- Installazione a rack

Per installare il dispositivo a rack, seguite le istruzione di seguito indicate:

1. Verificate la messa a terra e la stabilità del rack.
2. Montate,tramite le relative viti,le staffe per il montaggio a rack su agli lato del dispositivo.

1. Dopo che sono state montate le staffe sul disposativo, usate autres viti (non incluse) per installare il disposativo a rack.

Connessione

- Porta Ethernet

Collegate una porta Ethernet dello switch al computer mediante un cavo RJ45 come migliorato nella seguente illustrazione.

- Accensione

Inserite il connettore femmina del cavo d'alimentazione nel connettore di alimentazione del dispositivo e il connettore maschio in una presa elettrica.

InstALAÇÃO

Informazioni sulla sicurezza:

• Se il prodotto ha un pulsante ON/OFF, utilizzato il pulsante per spegnerlo ed accenderlo. Alcuni prodotti progettati per essere sempre operativi non ha pulsante ON/OFF: in quello caso agire direttamente sull'alimentatore..
• Non aprire il prodotto o tentare di ripararlo, rischio di shock ad alta tensione. L'apertura di un componente sigillato o prodotto annulla la garanzia.
• Mantenere lontano dall'acqua.

Garanzia

Esclusivamente per prodotti marchiati TP-LINK.

LA PRESENTE GARANZIA CONFERISCE SPECIFICI DIRITTI LEGALI, IN AGGIUNTA AI DIRITTI PREVISTI DALLA LOCALE LEGISLAZIONE.

NEI LIMITI CONSENTITI DALLA LEGGE, LA PRESENTE GARANZIA ED I RIMEDI INDICATI SONO ESCLUSIVI ED IN LUOGO A TUTTE LE ALTRE GARANZIE, RIMEDI E CONDITIONI.

TP-LINK garantisce i soli prodotti hardware marchiati TP-LINK venduti nella rispettova confezione originale non compromessa ed utilizzati secondo le linee guida illustrate: Il periodo di tempo di validità della garanzia, nel rispetto delle normative vigenti, vale a partire alla data riportata sulla prova d'acquisto da parte dell'utente finale.
