JetStream TLSF1024D - Strömbrytare TP-LINK - Gratis bruksanvisning och manual

Produkttyp	Ohanterad nätverksswitch 24 portar
Märke	TP-Link
Modell	JetStream TLSF1024D
Antal portar	24 RJ45-portar 10/100/1000 Mbps
Mått (B x D x H)	440 x 180 x 44 mm
Vikt	2,1 kg
Strömförsörjning	Extern nätadapter 100-240 VAC, 50/60 Hz
Strömförbrukning	9,5 W (max)
Montering	På bord eller i 19-tums rack (fästen medföljer)
Nätverksstandarder	IEEE 802.3, 802.3u, 802.3ab, 802.3x
Datahastighet	Upp till 48 Gbit/s (icke-blockerande)
MAC-adresstabell	8K
Flödeskontroll	IEEE 802.3x (full-duplex) och back-pressure (half-duplex)
Huvudfunktioner	Auto-förhandling, automatisk MDI/MDIX, kabeldetektering
Underhåll och rengöring	Koppla bort enheten, rengör med en torr, icke-slipande trasa
Säkerhet	Ta inte isär, utsätt inte för vatten, koppla bort före rengöring
Reservdelar och reparerbarhet	Inga reservdelar för konsumenter; kontakta TP-Links support för reparationer
Allmän information	Begränsad garanti som anges på förpackningen; användning enligt TP-Links anvisningar

Vanliga frågor - JetStream TLSF1024D TP-LINK

Hur installerar jag TP-Link JetStream TLSF1024D-switchen?

Placera switchen på en plan yta eller montera rackfästena för installation i ett 19-tums rack. Anslut Ethernet-kablarna till RJ45-portarna och anslut sedan nätadaptern.

Kräver switchen någon mjukvarukonfiguration?

Nej, JetStream TLSF1024D är en ohanterad switch. Den fungerar omedelbart efter strömtillförsel utan konfiguration.

Vilka kablar ska jag använda för att ansluta enheter?

Använd standard Ethernet-kablar (CAT5e eller högre) med RJ45-kontakter. Switchen identifierar automatiskt kabeltypen (rak eller korsad).

Vad gör jag om LED-indikatorerna inte tänds?

Kontrollera att nätadaptern är korrekt ansluten både till switchen och ett fungerande vägguttag. Om problemet kvarstår, prova en annan strömkabel.

Kan jag montera switchen i ett rack?

Ja, switchen levereras med rackfästen för 19-tums rack. Fäst fästena på varje sida med de medföljande skruvarna och skruva sedan fast switchen i racket (bultar medföljer inte).

Vad är den maximala strömförbrukningen?

Den maximala förbrukningen är 9,5 W. Den medföljande nätadaptern är avsedd för en inspänning på 100-240 VAC.

Stöder switchen Gigabit Ethernet?

Ja, var och en av de 24 portarna stöder hastigheterna 10/100/1000 Mbps i full duplex, vilket ger en icke-blockerande datahastighet på 48 Gbit/s.

Hur rengör jag switchen?

Koppla först bort strömmen. Rengör höljet med en mjuk, torr trasa. Använd inte kemikalier eller vätskor.

Är det möjligt att ansluta denna switch till en annan switch?

Ja, du kan koppla flera switchar via RJ45-portar. Switchen identifierar automatiskt anslutningen och justerar hastigheten.

Vad gör jag vid fel?

Se i den fullständiga manualen eller kontakta TP-Links support. Försök inte att ta isär eller reparera enheten själv, det ogiltigförklarar garantin.

BRUKSANVISNING JetStream TLSF1024D TP-LINK

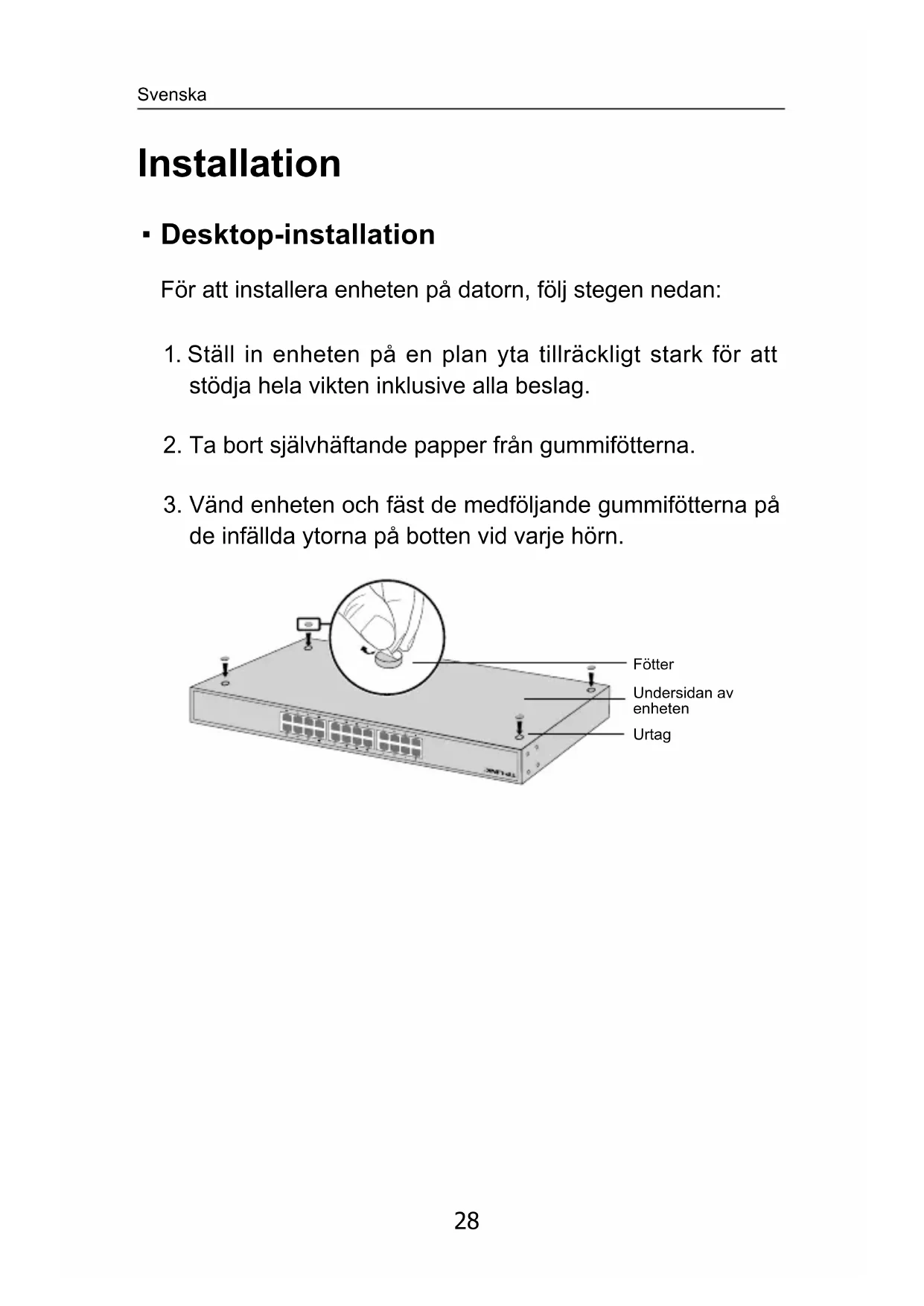

1. Ställ in,enhetenpàn en plan yta tillrackligt starkfor att stödja hela vikten inklusive alla beslag.
2. Ta bort självaftande papper fran gummifötterna.
3. Vänd,enheten och faspf medfoljande gummifotterna pa de infalda ytorna paBOTten vid varje horn.

- Rackinstallation

För att installerera encheten i ett rack, följ instruktionerna neden:

1. Kontrollera jordning och stabiliteten av racket.
2. Fäst de medfoljande rackmonteringsfästena på vardera sidan av,enheten med medfoljande skruvar.

1. After att konsolerna ar fästade i encheten använd lámpliga skruvar (medfoljer ej) for att lasa fästena till racket.

Anslutning

- Ethernet-port

Anslut en Ethernet-port av overgangen till datorn med RJ45-kabel som foljande bild visas.

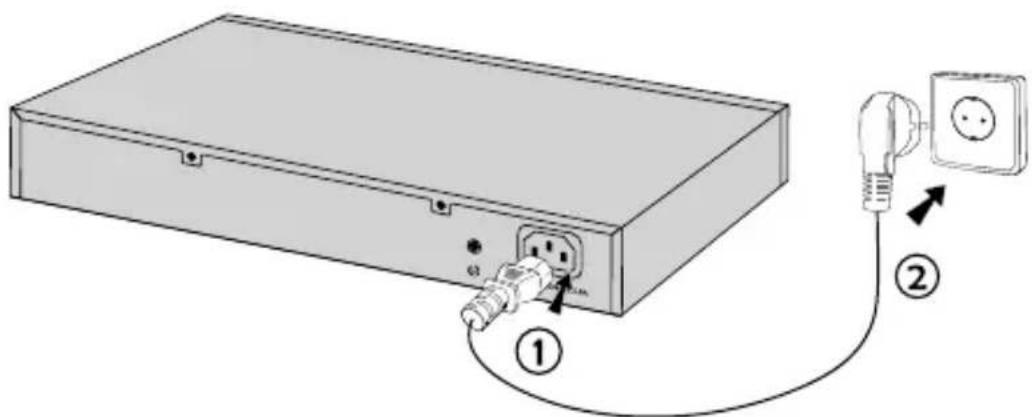

- Ström på

Anslut honkontakten av den medfoljande natsladden i eluttaget på encheten, och han-kontakten i ett eluttag.

Montering

- Skrivebordsmontering

• Om en produit har en strömbrytare (power on/off) är det att av satten att stänga av produits. Produktter som inte har strömbrytare kan enbart stängas av genom att koppla是从 produit eller natadaptern From strömkällan. Den frankopplade encheten ska fortssätta vara driftsklar.
• Försök inte öppnaprodukten eller utföra service på den, det kan utsätta dig für farlig spanning aller andra risker. Att öppna en förluten component aller produit upphäver garantin. Kontakta oss für service.
• Använd inteprodukten nara vatten.

TP-LINK begränsadprodukgaranti

Enbart forprodukter av market TP-LINK.

DEN HÄR GARANTIN GER DIG SPECIFKA FORMELLA RÄTTIGHETER OCH DU KAN HA ANDRA RÄTTIGHETER SOM VARIERAR FRÁN LAND TILL LAND (ELLER STAT ELLER PROVINS).

I DEN OMFATTNING SOM LOKALA LAGAR TILLÄTER AR DENNA GARANTI OCH GOTTGÖRANDEN EXKLUSIVA OCH I STÄLLET FÖR ALLA ANDRA GARANTIER, GOTTGÖRANDEN OCH VILLKOR.

TP-LINK garanterar maskinvara av market TP-LINK i sin originalforpackning mot defekter i material eller sammansattning vid normal användning enligt TP-LINKs riktlinjer och under en period beroende på lokal underhällsservice baserat från ursprungliga inköpsdatumet für slutanvändaren.
