JetStream TLSF1024D - Kytkin TP-LINK - Ilmainen käyttöohje ja opas

Tuotetyyppi	Hallinnoimaton verkkokytkin 24 porttia
Merkki	TP-Link
Malli	JetStream TLSF1024D
Porttien lukumäärä	24 RJ45-porttia 10/100/1000 Mbps
Mitat (L x S x K)	440 x 180 x 44 mm
Paino	2,1 kg
Virtalähde	Ulkoinen verkkovirtasovitin 100-240 VAC, 50/60 Hz
Sähkönkulutus	9,5 W (max)
Asennustapa	Pöydällä tai 19 tuuman telineessä (kiinnikkeet mukana)
Verkkostandardit	IEEE 802.3, 802.3u, 802.3ab, 802.3x
Siirtonopeus	Enintään 48 Gbit/s (ei-tukkeutuva)
MAC-osoitetaulukko	8K
Vuonohjaus	IEEE 802.3x (full-duplex) ja back-pressure (half-duplex)
Tärkeimmät toiminnot	Automaattinen neuvottelu, automaattinen MDI/MDIX, kaapelin tunnistus
Huolto ja puhdistus	Irrota laite, puhdista kuivalla ja hankaamattomalla liinalla
Turvallisuus	Älä pura, älä altista vedelle, irrota virtajohto ennen puhdistusta
Varaosat ja korjattavuus	Ei kuluttajille tarkoitettuja varaosia; ota yhteyttä TP-Link-tukeen korjausta varten
Yleiset tiedot	Rajoitettu takuu on merkitty pakkaukseen; käyttö TP-Linkin ohjeiden mukaisesti

Usein kysytyt kysymykset - JetStream TLSF1024D TP-LINK

Kuinka asennan TP-Link JetStream TLSF1024D -kytkimen?

Aseta kytkin tasaiselle alustalle tai kiinnitä kiinnikkeet asentaaksesi sen 19 tuuman telineeseen. Liitä Ethernet-kaapelit RJ45-portteihin ja kytke verkkosovitin.

Tarvitseeko kytkin ohjelmiston konfigurointia?

Ei, JetStream TLSF1024D on hallinnoimaton kytkin. Se toimii heti virran kytkemisen jälkeen ilman konfigurointia.

Mitä kaapeleita käytetään laitteiden liittämiseen?

Käytä vakio-Ethernet-kaapeleita (CAT5e tai parempi) RJ45-liittimillä. Kytkin tunnistaa automaattisesti kaapelityypin (suora tai ristikkäinen).

Mitä tehdä, jos LED-merkkivalot eivät syty?

Tarkista, että verkkosovitin on kunnolla liitetty sekä kytkimeen että toimivaan pistorasiaan. Jos ongelma jatkuu, kokeile toista virtajohtoa.

Voinko asentaa kytkimen telineeseen?

Kyllä, kytkimen mukana toimitetaan kiinnikkeet 19 tuuman telineeseen. Kiinnitä kiinnikkeet molemmille sivuille mukana tulevilla ruuveilla ja ruuvaa kytkin telineeseen (pultteja ei toimiteta).

Mikä on suurin sähkönkulutus?

Suurin kulutus on 9,5 W. Toimitettu verkkosovitin sopii tulojännitteelle 100-240 VAC.

Tukeeko kytkin Gigabit Ethernetiä?

Kyllä, jokainen 24 portista tukee nopeuksia 10/100/1000 Mbps Full Duplex -tilassa, tarjoten ei-tukkeutuvan 48 Gbit/s siirtonopeuden.

Kuinka kytkin puhdistetaan?

Irrota ensin virtajohto. Puhdista kotelo pehmeällä ja kuivalla liinalla. Älä käytä kemikaaleja tai nesteitä.

Voiko tämän kytkimen yhdistää toiseen kytkimeen?

Kyllä, voit yhdistää useita kytkimiä RJ45-porttien kautta. Kytkin tunnistaa automaattisesti yhteyden ja säätää nopeuden.

Mitä tehdä vian sattuessa?

Tutustu täydelliseen ohjekirjaan tai ota yhteyttä TP-Link-tukeen. Älä yritä purkaa tai korjata laitetta itse, sillä se mitätöi takuun.

KÄYTTÖOHJE JetStream TLSF1024D TP-LINK

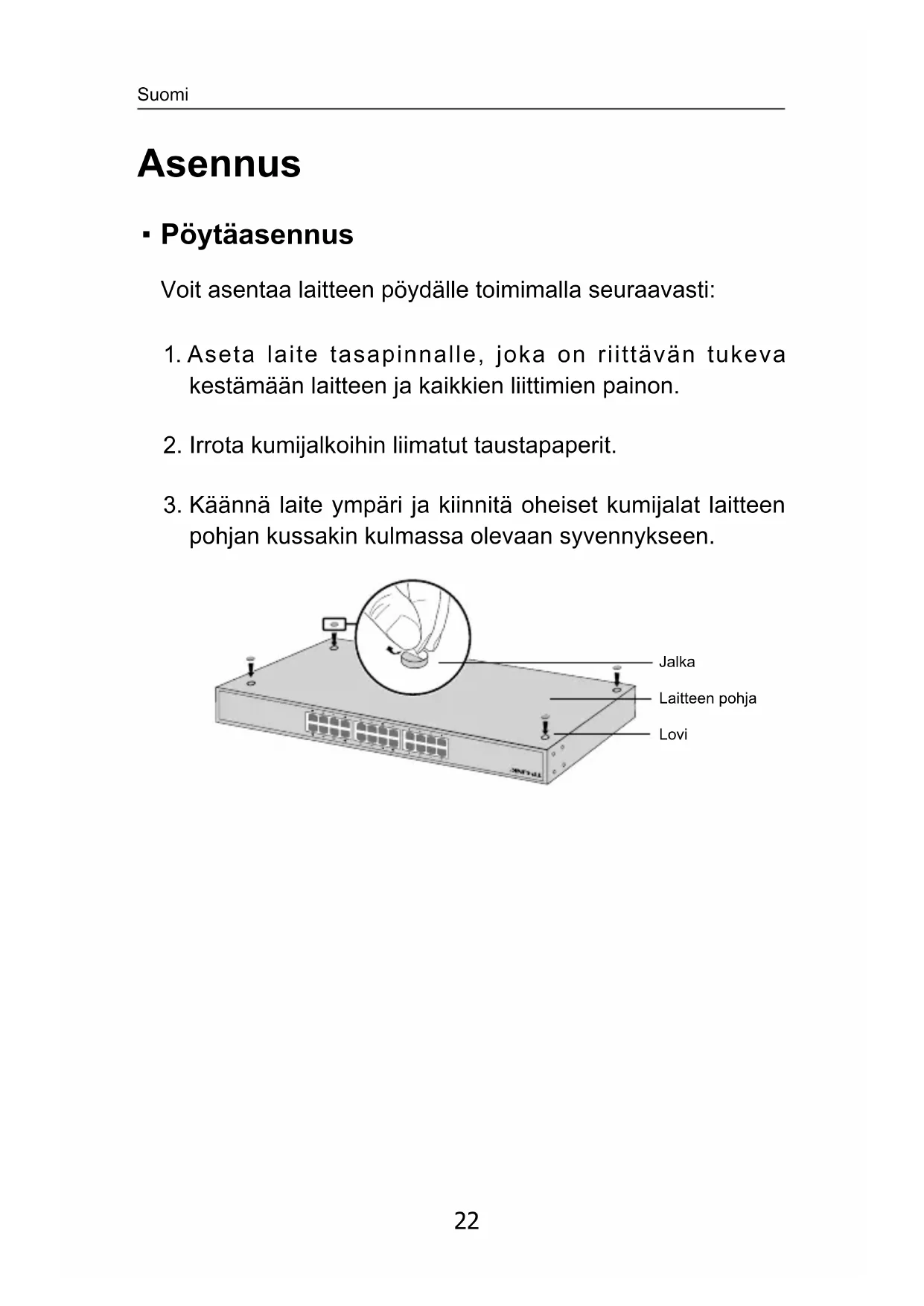

Voit asentaa laitteen pöydälle toimimalla seuraavasti:

1. Aseta laite tasapinnalle, joka on riittävän tukevakestämään laitteen ja kaikkien liittimien painon.
2. Irrota kumijalkoihin liimatut taustapaperit.

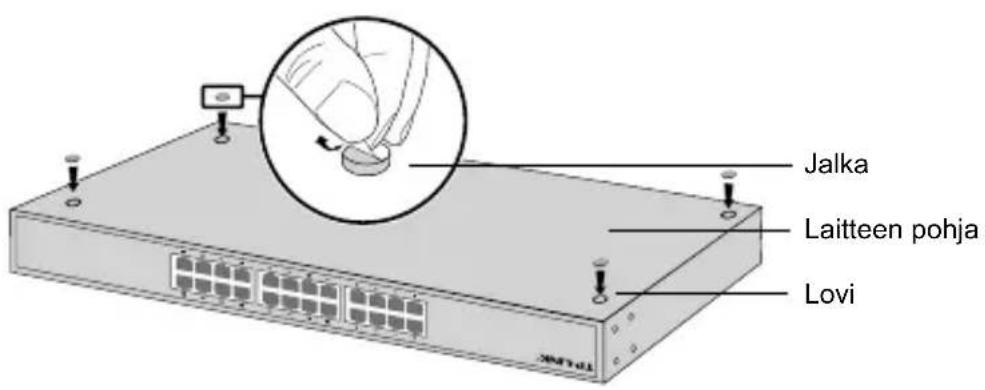

3. Käännä laite ympäri ja kiinnitä oheiset kumijalat laitteen pohjan kussakin kulmassa olevaan syvennykseen.

Asennus kehikkoon

Voit asentaa laitteen kehikkoon noudattamalla alla olevia ohjeita:

1. Tarkista kehikon maadoitus ja stabilisuus.
2. Kiinnitä oheiset kehikkokiinnikkeet laitteen sivuille oheisilla ruuveilla.

1. Kun kiinnikkeet on kiinnitety laitteeseen, kiinnitä kiinnikkeet kehikkoon sopivilla ruuveilla (ei kuultoimitukseen).

Liitäntä

- Ethernet-portti

Kytke kytkimen Ethernet-portti tietokoneeseen RJ45-kaapelilla seuraavan kuvan mukaisesti.

Virta paallä

Kytke oheisen virtajohdon naarasliitäntä laitteen virtaliitäntään ja urosliitäntä pistorasiaan.

Installatie

- Desktop installment

• Kun tuotteessa on virtakytkin, se on yksi tapa sammuttaa tuote. Ainut keino kytkeä tuote, jossa on virtakatkaisin, tãysin bois pãälä on irrottaa tuote tai verkkolaite pistorasiasta. Näin irrotetty laite on kuitenkin kävttövalmis.
• Älä avaa tata tuotetta tai yritä huoltaa sitä itse; voit altistua vaaralliselle korkeajannitteelle ja muille vaaratekijöille. Sinetöidyn componentin tai tuotteen avaaminen mitäöi takuun. Ota meihin yhteyttä, jos tuote on huollettava.
• Älä käytä tātä tuotetta lahellä yetta.

TP-LINK rajoitetti tuotetakuu

Vain TP-LINK-merkkiset tuotteet.

TÄMÄ TAKUU MYÖNTÄÄ KÄYTTÄJÄLLE TIETTYJA LAILLISIA OIKEUKSIA, JA HÄNELLA VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT OSAVALTIOITTAIN (TAI MAA- TAI ALUE-KOHTAISESTI).

SIINA MÄRIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISET KORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT.

TP-LINK takaa, etta TP-LINK-merkkinen laitteistotuote, joka saapui alkuperäisessä pakkauksessa, ei sisällä materiaali- eikä valmistusvirheitä normalaissa, TP-LINK: in ohjeiden mukaisessa käytössä tiettynä paikallisesta palvelusta riippuvana aikana siitä paivämärastä lukien, jona loppukäyttagä sen alun perin hankki.
