JetStream TLSF1024D - Interruptor TP-LINK - Manual de utilização gratuito

Tipo de produto	Switch de rede não gerenciado 24 portas
Marca	TP-Link
Modelo	JetStream TLSF1024D
Número de portas	24 portas RJ45 10/100/1000 Mbps
Dimensões (L x P x A)	440 x 180 x 44 mm
Peso	2,1 kg
Alimentação	Adaptador de energia externo 100-240 VCA, 50/60 Hz
Consumo de energia	9,5 W (máx)
Método de montagem	Sobre mesa ou em rack 19 polegadas (suportes incluídos)
Padrões de rede	IEEE 802.3, 802.3u, 802.3ab, 802.3x
Taxa de transferência	Até 48 Gbit/s (não bloqueante)
Tabela de endereços MAC	8K
Controle de fluxo	IEEE 802.3x (full-duplex) e back-pressure (half-duplex)
Funções principais	Auto-negociação, MDI/MDIX automático, detecção de cabo
Manutenção e limpeza	Desconectar o aparelho, limpar com um pano seco e não abrasivo
Segurança	Não desmontar, não expor à água, desconectar antes da limpeza
Peças sobressalentes e reparabilidade	Nenhuma peça sobressalente para consumidor; contatar o suporte TP-Link para qualquer reparo
Informações gerais	Garantia limitada indicada na embalagem; uso de acordo com as prescrições da TP-Link

Perguntas frequentes - JetStream TLSF1024D TP-LINK

Como instalar o switch TP-Link JetStream TLSF1024D?

Coloque o switch em uma superfície plana ou fixe os suportes de montagem para instalá-lo em um rack de 19 polegadas. Conecte os cabos Ethernet às portas RJ45 e, em seguida, conecte o adaptador de energia.

O switch requer configuração de software?

Não, o JetStream TLSF1024D é um switch não gerenciado. Ele funciona imediatamente após a energização sem configuração.

Quais cabos usar para conectar dispositivos?

Use cabos Ethernet padrão (CAT5e ou superior) com conectores RJ45. O switch detecta automaticamente o tipo de cabo (direto ou crossover).

O que fazer se os LEDs não acenderem?

Verifique se o adaptador de energia está corretamente conectado ao switch e a uma tomada elétrica funcional. Se o problema persistir, teste outro cabo de alimentação.

Posso montar o switch em um rack?

Sim, o switch vem com suportes de montagem para rack de 19 polegadas. Fixe os suportes de cada lado usando os parafusos fornecidos e, em seguida, aparafuse o switch no rack (parafusos não fornecidos).

Qual é o consumo máximo de energia?

O consumo máximo é de 9,5 W. O adaptador de energia fornecido é adequado para uma tensão de entrada de 100-240 VCA.

O switch suporta Gigabit Ethernet?

Sim, cada uma das 24 portas suporta velocidades de 10/100/1000 Mbps em Full Duplex, oferecendo uma taxa de transferência não bloqueante de 48 Gbit/s.

Como limpar o switch?

Desconecte primeiro a alimentação. Limpe o gabinete com um pano macio e seco. Não use produtos químicos nem líquidos.

É possível conectar este switch a outro switch?

Sim, você pode conectar vários switches através de portas RJ45. O switch detecta automaticamente a conexão e ajusta a velocidade.

O que fazer em caso de falha?

Consulte o manual completo ou contate o suporte TP-Link. Não tente desmontar ou reparar o dispositivo por conta própria, isso anularia a garantia.

MANUAL DE UTILIZADOR JetStream TLSF1024D TP-LINK

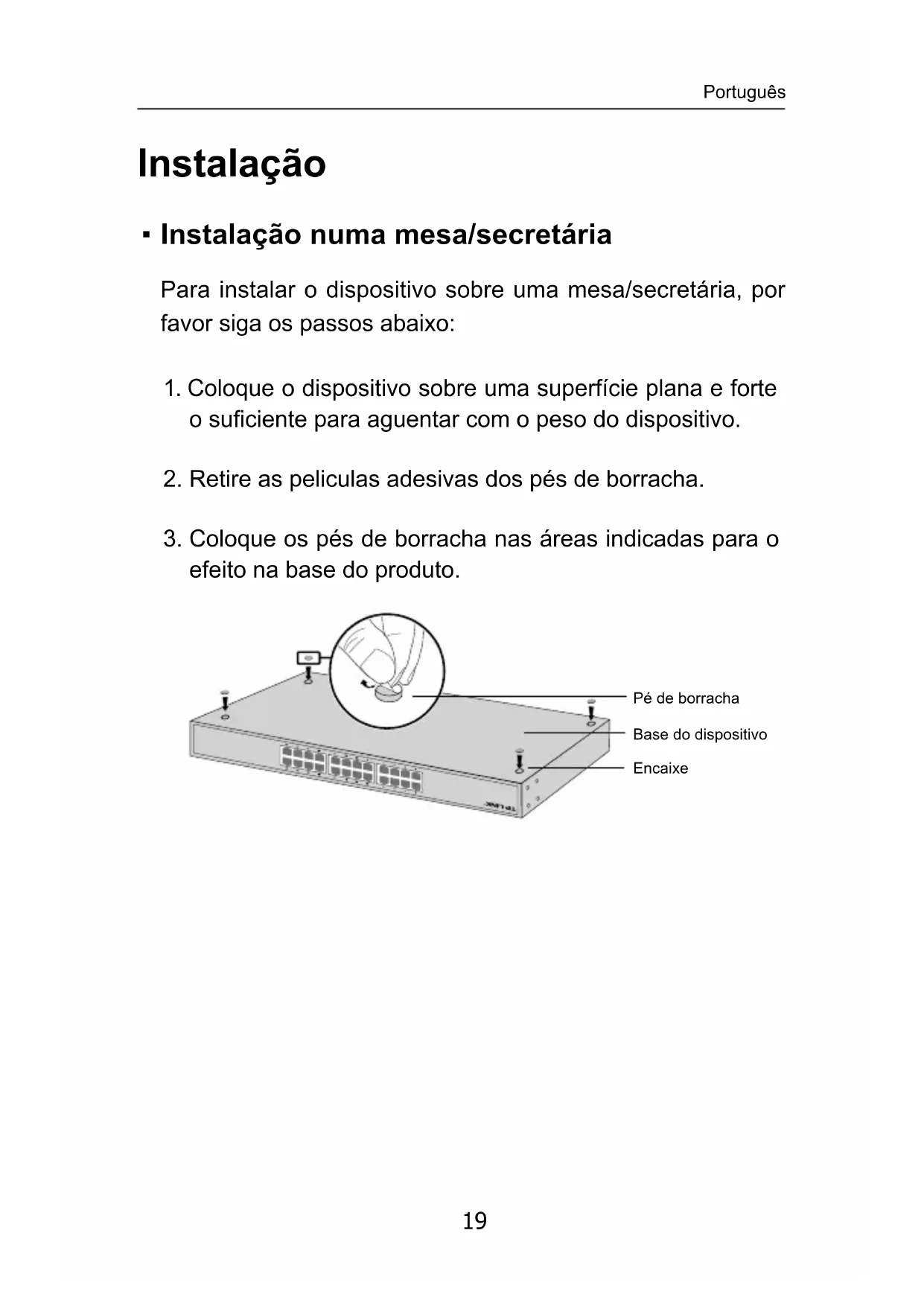

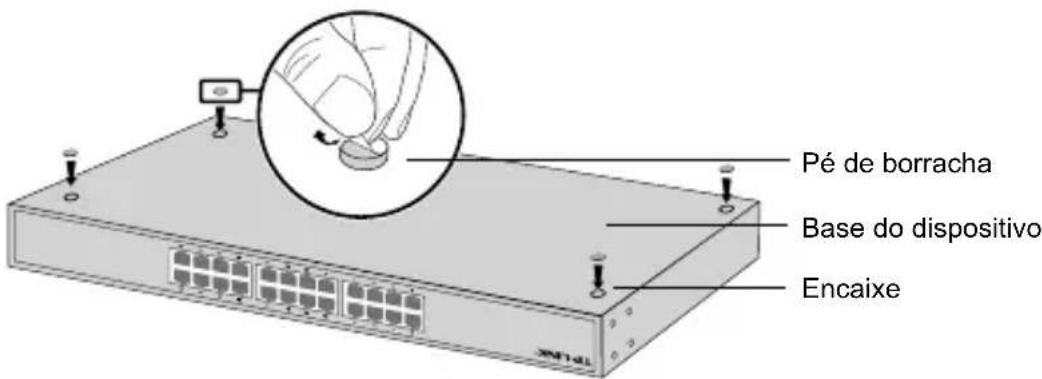

- Instalação numa mesa/secretária

Para instalar o dispositivo sobre uma mesa/secretária, por favor siga os passos abaixo:

1. Coloque o disposítivo sobre uma superficie plana e forte o suficiente para(aguerar com o peso do disposítivo.
2. Retire as celliculas adesivas dos pés de borracha.
3. Coloque os pés de borracha nas和地区 indicadas para oefeito na base do produits.

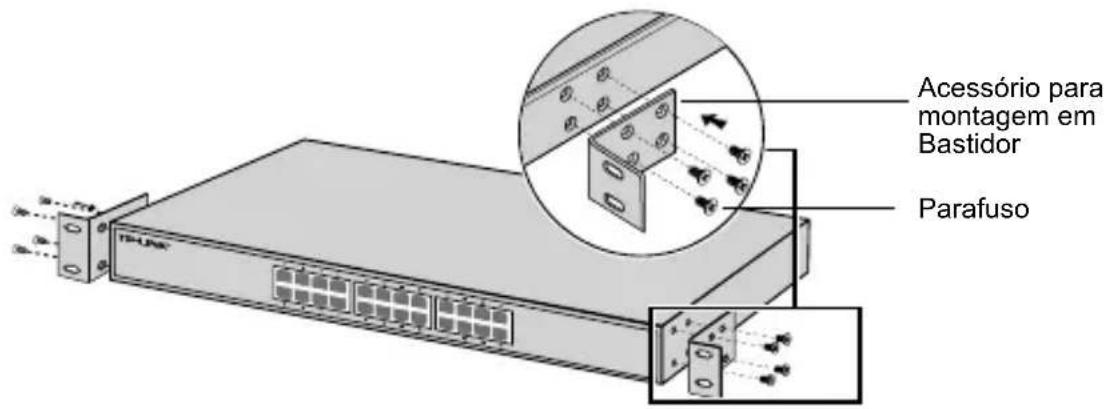

- Instalação em Bastidor

Se o seu disposito for fornecido com acessórios para montagem em Bastidor poderá instalar o seu produits num bastidor. Siga as instruções abaixo:

1. Verifique a estabilitadade do Bastidor.
2. Fixe através dos parafusos fornecidos os acessórios de montagem em Bastidor em cada um dos lados do produits.

1. Após os acessórios de fixação estarem colocados no disposítivo, utilize os parafusos adequados (não incluídos) ao bastidor para fixar o disposítivo.

Ligação

- Porta Ethernet

Utilize um cabo de rede RJ45 para ligar uma porta do Switch ao computador tal como aparecido na segunte figura.

- Ligar

Ligue o conector fêmea do cabo de energia fornecido na entrada de energia do dispositivo e o conector macho numatatomadaétrica.

Asennus

Pöytäasennus

Informação de Segurarca

• Quando um produto possui um botão on/off (ligado/desligado), está é uma das formas de desligar o produits. Para Produtos sem o botão on/off (ligado/desligado), aunjica forma de desligar completeness o produits é removendo-o da tomada elétrica ou desligando o respectivo adaptorador de alimentação. O disposito desligado irá manter-se pronto a operar.
• Não abra este produto nem tente repará-lo; pode fazer exposto a altas voltagens perigosas e/ou a outros perigos. Abrir um componente ou produits Selado anulará a garantia. Para reparação do produto, por favor, contactenos.
• Não utilize este produit na proximidade de água.

Garantia Limitada de Produto TP-LINK

Apenas para Produtos da Marca TP-LINK.

ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍNICOS E PODERA TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVINCIAS).

ATE AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS NELA SÃO EXCUSIVOs E SUBSTITUEM TODAS AS OUTRAS GARANTIAS. RECURSOS E CONDICÖES.

A TP-LINK fornece garantia a qualquer produit da marca TP-LINK contidona embalagem original do produits, contra qualquer defeito nos materiais e construcão, quando o mesmo éutilizzato em condições normais e de

acordo com as orientações fornecidas pela TP-LINK, por um períododefinido pelo do service de apoio local a partir da data de comprareloutilizador final.

Suomi

Turvallisuustiedot

Avenida da Liberdade, n°129, 7°B, 1250-140 Lisboa, Portugal
