Tuotetyyppi	Hallittava verkkokytkin (Smart Switch)
Brändi	TP-Link
Malli	JetStream T2500G-10MPS
Mitat	294 x 180 x 44 mm
Paino	2,5 kg
Virtalähde	100-240 V AC, 50-60 Hz, 150 W max
Porttien lukumäärä	10 Gigabit-porttia (8 PoE+ + 2 SFP)
PoE-budjetti	140 W
Päätoiminnot	VLAN, QoS, IGMP Snooping, Link Aggregation, SNMP, CLI, verkkoliittymä
Asennus	Pöydälle tai telineeseen (telinekiinnikkeet mukana)
Hallinta	Verkkoliittymä, CLI, Easy Smart -apuohjelma
Huolto	Puhdista kuivalla liinalla, vältä kosteutta
Turvallisuus	Älä avaa, irrota virtajohto ennen puhdistusta, käytä kuivassa ympäristössä
Varaosat	Ei saatavilla erikseen, ota yhteyttä tukeen
Korjattavuus	Suljettu laite, korjaus vain valmistajan toimesta
Takuu	TP-Linkin rajoitettu takuu (katso ohjeet)

Usein kysytyt kysymykset - JetStream T2500G-10MPS TP-LINK

Kuinka kytkin liitetään verkkooni?

Liitä Ethernet-kaapeli reitittimesi ja kytkimen RJ45-portin välille. Liitä sitten laitteesi muihin portteihin. Oletus-IP-osoite on 192.168.0.1.

Kuinka pääsen hallintaliittymään?

Määritä tietokoneellesi IP-osoite samasta aliverkosta (192.168.0.x). Avaa selain ja kirjoita http://192.168.0.1. Kirjaudu sisään käyttäjätunnuksella ja salasanalla 'admin'.

Voinko käyttää PoE-virransyöttöä kameroiden tai tukiasemien virransyöttöön?

Kyllä, portit 1-8 tukevat PoE+-virransyöttöä (enintään 30 W per portti) ja kokonaisbudjetti on 140 W. Varmista, että laitteesi ovat PoE-yhteensopivia.

Mitä etuja SFP-porteilla on?

SFP-portit mahdollistavat valokuituliitännät pidemmille etäisyyksille tai suuremmalle kaistanleveydelle. Voit asettaa niihin yhteensopivia SFP-moduuleja.

Kuinka VLAN määritetään?

Siirry verkkoliittymään, mene kohtaan VLAN. Luo VLAN, määritä halutut portit ja aseta VLAN-tunnus. Älä unohda tallentaa.

Mitä tehdä, jos unohdin hallintaliittymän salasanan?

Voit palauttaa kytkimen tehdasasetuksiin pitämällä Reset-painiketta painettuna 10 sekunnin ajan. Tämä palauttaa tehdasasetukset, mukaan lukien salasanan 'admin'.

Voidaanko kytkin asentaa telineeseen?

Kyllä, asennuskannattimet toimitetaan mukana. Kiinnitä ne kytkimen molemmille puolille mukana tulevilla ruuveilla ja asenna se sitten standarditelineeseen pulttien avulla (eivät sisälly).

Kuinka laiteohjelmisto päivitetään?

Lataa uusin laiteohjelmisto TP-Linkin verkkosivustolta. Siirry verkkoliittymässä kohtaan System Tools > Firmware Upgrade ja valitse ladattu tiedosto. Älä katkaise virtaa päivityksen aikana.

Kuumenenko kytkin normaalisti?

Kyllä, jonkin verran lämpöä on normaalia käytön aikana. Varmista, että se on hyvin tuuletettu. Vältä asentamista ahtaaseen tilaan ilman ilmankiertoa.

Voinko käyttää QoS-toimintoa liikenteen priorisointiin?

Kyllä, verkkoliittymässä mene kohtaan QoS. Voit määrittää prioriteetteja portin tai liikennetyypin mukaan varmistaaksesi palvelunlaadun kriittisille sovelluksille.

KÄYTTÖOHJE JetStream T2500G-10MPS TP-LINK

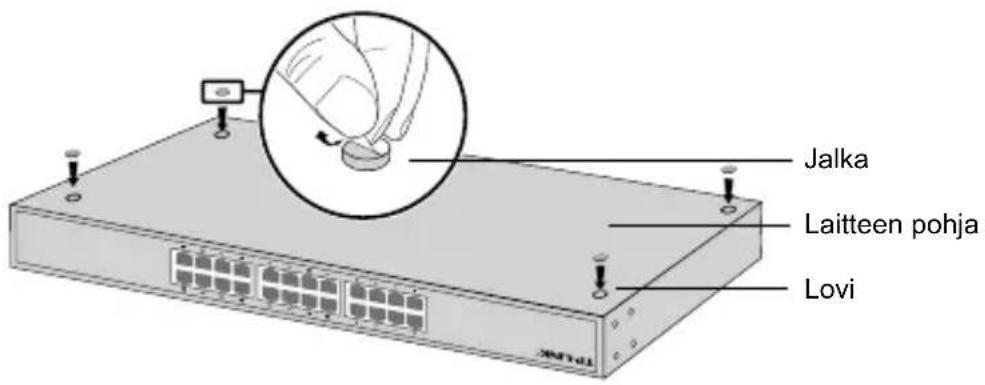

Voit asentaa laitteen pöydälle toimimalla seuraavasti:

1. Aseta laite tasapinnalle, joka on riittävän tukeva kestämään laitteen ja kaikkien liittimien painon.
2. Irrota kumijalkoihin liimatut taustapaperit.
3. Käännä laite ympäri ja kiinnitä oheiset kumijalat laitteen pohjan kussakin kulmassa olevaan syvennykseen.

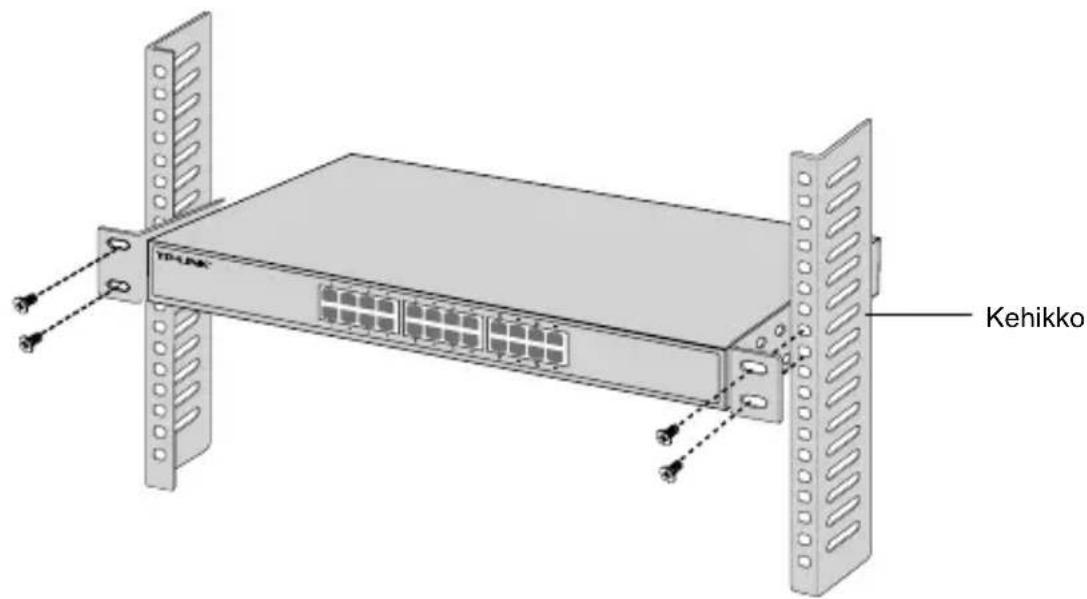

- Asennus kehikkoon

Voit asentaa laitteen kehikkoon noudattamalla alla olevia ohjeita:

1. Tarkista kehikon maadoitus ja stabiilisuus.
2. Kiinnitä oheiset kehikkokiinnikkeet laitteen sivuille oheisilla ruuveilla.

1. Kun kiinnikkeet on kiinnitetty laitteeseen, kiinnitä kiinnikkeet kehikkoon sopivilla ruuveilla (ei kuulu toimitukseen).

Liitäntä

- Ethernet-portti

Kytke kytkimen Ethernet-portti tietokoneeseen RJ45-kaapelilla seuraavan kuvan mukaisesti.

- SFP-portti

Jos kytkimessä on SFP-portti, voit kytkeä SFP-portin SFP-moduuliin. Jos SFP-lähetinvastaanotin on asennettu paikoilleen ja sen portissa on asianmukainen yhteys, sen RJ45-portti poistetaan käytöstä, eikä sitä voi käyttää.

- Konsoliportti

Jos kytkimessä on konsoliportti, voit kytkeä sen tietokoneeseen konsolikaapelilla. Sitten voit ladata CLI:n hallinnoidaksesi kytkintä.

Kytke oheisen virtajohdon naarasliitäntä laitteen virtaliitäntään ja urosliitäntä pistorasiaan.

1. Määritä PC:n IP-osoite samaan aliverkkoon kytkimen kanssa. IP-osoite on 192.168.0.x ("x" on mikä tahansa numero välillä 2-254); aliverkon peite on 255.255.255.0.
2. Avaa Internet-selain ja kirjoita oletushallintaosoite http://192.168.0.1 selaimen osoitekenttään ja paina sitten Enter-näppäintä.
3. Kirjoita admin pienin kirjaimin sekä käyttäjätunnukseksi että salasanaksi. Napsauta sitten Login (Kirjaudu) -painiketta tai paina Enter-näppäintä.
4. Kun olet kirjautunut sisään, voit konfiguroida kytkimen hallintasivulla.

- Konfiguroi kytkin CLI:llä (Vain Smart Switch ja Managed Switch -kytkimet)

Voit kirjautua kytkimeen ja hallinnoida kytkintä CLI:Ilä. Tästä on täsmällisemmät ohjeet CLI:n käyttöoppaassa.

- Konfiguroi kytkin apuohjelmalla (Vain Easy Smart Switch -kytkimet)

Voit hallinnoida Easy Smart Switch -kytkinten koko verkkoa keskitetysti Easy Smart Configuration Utility -apuohjelmalla. Tästä on yksityiskohtaisemmat ohjeet apuohjelman käyttöoppaassa.

Installatie

- Desktop installatie

• Kun tuotteessa on virtakytkin, se on yksi tapa sammuttaa tuote. Ainut keino kytkeä tuote, jossa on virtakatkaisin, täysin pois päältä on irrottaa tuote tai verkkolaite pistorasiasta. Näin irrotettu laite on kuitenkin käyttövalmis.
• Älä avaa tätä tuotetta tai yritä huoltaa sitä itse; voit altistua vaaralliselle korkeajännitteelle ja muille vaaratekijöille. Sinetöidyn komponentin tai tuotteen avaaminen mitätöi takuun. Ota meihin yhteyttä, jos tuote on huollettava.
• Älä käytä tätä tuotetta lähellä vettä.

TP-LINK rajoitettu tuotetakuu

Vain TP-LINK-merkkiset tuotteet.

TÄMÄ TAKUU MYÖNTÄÄ KÄYTTÄJÄLLE TIETTYJÄ LAILLISIA OIKEUKSIA, JA HÄNELLÄ VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT OSAVALTIOITTAIN (TAI MAA- TAI ALUE-KOHTAISESTI).

SIINÄ MÄÄRIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISET KORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT.

TP-LINK takaa, että TP-LINK-merkkinen laitteistotuote, joka saapui alkuperäisessä pakkauksessa, ei sisällä materiaali- eikä valmistusvirheitä normaalissa, TP-LINK:in ohjeiden mukaisessa käytössä tiettynä paikallisesta palvelusta riippuvana aikana siitä päivämäärästä lukien, jona loppukäyttäjä sen alun perin hankki.
