JetStream T3700G-52TQ - Strömbrytare TP-LINK - Gratis bruksanvisning och manual

Produkttyp	Hanterbar Gigabit nätverksswitch
Varumärke	TP-Link
Modell	JetStream T3700G-52TQ
Antal RJ45-portar	48 portar 10/100/1000 Mbps
SFP+-portar	4 SFP+-platser 10 Gbps
Konsolport	1 konsolport RJ45
Strömförsörjning	100-240V AC, 50/60 Hz
Strömförbrukning	30 W max
Mått (B x D x H)	440 x 260 x 44 mm
Vikt	5 kg
Montering	På skrivbord (gummifötter) eller i 19"-rack (medföljande monteringsvinklar)
Hantering	Webbgränssnitt (HTTP/HTTPS) och CLI via konsol eller Telnet/SSH
Standard IP-adress	192.168.0.1
Standardinloggning	admin / admin
Huvudfunktioner	VLAN, QoS, länkaggregering, portsäkerhet, IGMP snooping, STP/RSTP
Underhåll och rengöring	Koppla bort enheten före rengöring. Använd en torr, luddfri trasa. Använd inte vätskor eller aerosoler.
Säkerhet	Öppna inte höljet. Koppla bort före underhåll. Använd i torr och ventilerad miljö. Utsätt inte för vatten.
Reservdelar och reparerbarhet	Inga reservdelar tillgängliga. Enheten kan inte repareras av användaren. Kontakta TP-Link support vid fel.
Garanti	TP-Links begränsade garanti (varaktighet anges på förpackningen)

Vanliga frågor - JetStream T3700G-52TQ TP-LINK

Hur kommer jag åt switchens administrationsgränssnitt?

Anslut din dator till en port på switchen. Konfigurera en fast IP-adress i samma subnät (t.ex. 192.168.0.2). Öppna en webbläsare och ange http://192.168.0.1. Använd användarnamnet admin och lösenordet admin.

Hur installerar jag switchen på ett skrivbord?

Placera switchen på en plan och stabil yta. Ta bort skydden från gummifötterna och fäst dem på avsedda platser under enheten.

Hur monterar jag switchen i ett rack?

Fäst de medföljande monteringsvinklarna på varje sida av switchen med de medföljande skruvarna. Skruva sedan fast switchen i racket med lämpliga bultar (medföljer ej).

Vilka typer av SFP-moduler stöds?

SFP- och SFP+-moduler med standard 10 Gbps stöds. Använd moduler som är kompatibla med TP-Link-switchen för att säkerställa funktionen.

Hur återställer jag switchen till fabriksinställningar?

Håll ned Reset-knappen på framsidan av switchen i cirka 10 sekunder tills lysdioderna blinkar. Switchen startar om med standardinställningarna.

Switchen svarar inte efter IP-adressändring, vad gör jag?

Se till att din dator är i samma subnät som switchen. Om du har tappat bort IP-adressen, använd seriekonsolen (konsolport) för att hitta adressen via CLI, eller återställ switchen.

Hur använder jag konsolporten?

Anslut en konsolkabel (RJ45 till RS232 eller USB) mellan switchen och din dator. Använd en terminalemulator (t.ex. PuTTY) med inställningarna: 115200 baud, 8 databitar, 1 stoppbit, ingen paritet.

Är det möjligt att konfigurera VLAN?

Ja, switchen stöder VLAN 802.1Q. Du kan skapa, ta bort och tilldela portar till VLAN via webbgränssnittet eller CLI.

Vad gör jag om strömmen inte slås på?

Kontrollera att strömkabeln är korrekt ansluten på båda sidor. Testa ett annat eluttag. Om problemet kvarstår, kontakta TP-Links support.

Var hittar jag ytterligare information om konfiguration?

Se den kompletta användarhandboken som medföljer i förpackningen eller som kan laddas ner från TP-Links webbplats. Manualen innehåller detaljer om webbgränssnittet och CLI.

BRUKSANVISNING JetStream T3700G-52TQ TP-LINK

För att installera enheten på datorn, följ stegen nedan:

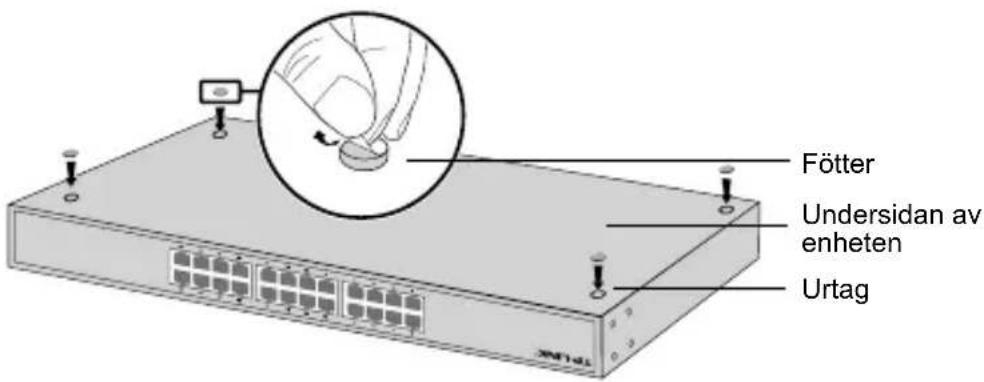

1. Ställ in enheten på en plan yta tillräckligt stark för att stödja hela vikten inklusive alla beslag.
2. Ta bort självhäftande papper från gummifötterna.
3. Vänd enheten och fäst de medföljande gummifötterna på de infällda ytorna på botten vid varje hörn.

- Rackinstallation

För att installera enheten i ett rack, följ instruktionerna nedan:

1. Kontrollera jordning och stabiliteten av racket.

2. Fäst de medföljande rackmonteringsfästena på vardera sidan av enheten med medföljande skruvar.

1. Efter att konsolerna är fästade i enheten använd lämpliga skruvar (medföljer ej) för att låsa fästena till racket.

Anslutning

- Ethernet-port

Anslut en Ethernet-port av övergången till datorn med RJ45-kabel som följande bild visas.

- SFP-port

För switchar med SFP-portar kan du ansluta en SFP-port till en SFP-modul. Om en SFP transceiver är installerad i ett spår och har en giltig länk på porten, kommer den associerade RJ45-port att inaktiveras och kan inte användas.

- Konsolport

För switchar med konsolport, kan du ansluta konsolporten till datorn genom konsolkabeln. Ladda sedan CLI för att administrera switchen.

Anslut honkontakten av den medföljande nätsladden i eluttaget på enheten, och han-kontakten i ett eluttag.

- Konfigurera Switch med hjälp av GUI

1. Ställ in IP-adressen till din dator i samma subnät av växeln. IP-adressen är 192.168.0.x ("x" är vilket tal som helst från 2 till 254); nätmasken är 255.255.255.0.
2. Öppna en webbläsare och skriv in standard administrationsadress http://192.168.0.1 i adressfältet i webbläsaren och tryck sedan på Enter.
3. Ange admin som är standard användarnamn och lösenord, båda med små bokstäver. Klicka sedan på knappen Logga in eller tryck på Enter.
4. Efter en lyckad inloggning kan du konfigurera switchen via administrationssidan.

- Konfigurera Switch med hjälp av CLI (Endast för smarta switchar och kontrollerade switchar)

Du kan logga in till switchen och få åtkomst till CLI för att adminsitrera switchen. För detaljerade instruktioner om hur man gör detta, hänvisas till CLI Guide.

- Konfigurera Switchen med hjölp av Utility (Endast för Easy smarta switchar)

Du kan använda Easy Smart Configuration Utility att centralt hantera hela nätverk av Easy smarta switchar. För detaljerade instruktioner om hur man gör detta, se Utility användarhandboken.

Montering

- Skrivebordsmontering

• Om en produkt har en strömbrytare (power on/off) är det ett av sätten att stänga av produkten. Produkter som inte har strömbrytare kan enbart stängas av genom att koppla från produkten eller nätadaptern från strömkällan. Den frånkopplade enheten ska fortsätta vara driftsklar.
• Försök inte öppna produkten eller utföra service på den, det kan utsätta dig för farlig spänning eller andra risker. Att öppna en försluten komponent eller produkt upphäver garantin. Kontakta oss för service.
• Använd inte produkten nära vatten.

TP-LINK begränsad produktgaranti

Enbart för produkter av märket TP-LINK.

DEN HÄR GARANTIN GER DIG SPECIFIKA FORMELLA RÄTTIGHETER OCH DU KAN HA ANDRA RÄTTIGHETER SOM VARIERAR FRÅN LAND TILL LAND (ELLER STAT ELLER PROVINS).

I DEN OMFATTNING SOM LOKALA LAGAR TILLÅTER ÄR DENNA GARANTI OCH GOTTGÖRANDEN EXKLUSIVA OCH I STÄLLET FÖR ALLA ANDRA GARANTIER, GOTTGÖRANDEN OCH VILLKOR.

TP-LINK garanterar maskinvara av märket TP-LINK i sin originalförpackning mot defekter i material eller sammansättning vid normal användning enligt TP-LINKs riktlinjer och under en period beroende på lokal underhållsservice baserat från ursprungliga inköpsdatumet för slutanvändaren.
