TLSF1024M - Bryter TP-LINK - Gratis bruksanvisning og manual

Produkttype	Uadministrert nettverkssvitsj
Antall porter	24 RJ45-porter 10/100 Mbps
Dimensjoner	440 x 180 x 44 mm
Vekt	Omtrent 2,0 kg
Strømforsyning	Ekstern strømadapter 12 V / 1 A
Hovedfunksjoner	Auto MDI/MDIX, flytkontroll IEEE 802.3x, Store-and-Forward
Nettverksstandarder	IEEE 802.3, 802.3u, 802.3x
Vedlikehold og rengjøring	Rengjør med en tørr, lo-fri klut. Ikke bruk væsker eller aerosoler.
Sikkerhet	Ikke åpne kabinettet. Koble fra før vedlikehold. Ikke utsett for vann eller fuktighet.
Reservedeler og reparerbarhet	Kan ikke repareres av brukeren. Kontakt TP-Link kundeservice.
Generell informasjon	Merke: TP-Link, Modell: TL-SF1024M, Produksjon: Kina

Ofte stilte spørsmål - TLSF1024M TP-LINK

Hva gjør jeg hvis svitsjen ikke slår seg på?

Kontroller at strømadapteren er riktig koblet til svitsjen og en fungerende stikkontakt. Test med en annen strømkabel hvis mulig. Hvis problemet vedvarer, kontakt TP-Link support.

Hvordan koble svitsjen til nettverket mitt?

Bruk RJ45 Ethernet-kabler for å koble enhetene dine (PC, ruter, osv.) til svitsjens porter. Svitsjen oppdager automatisk kabeltypen (Auto MDI/MDIX) og forhandler hastighet. Ingen konfigurasjon er nødvendig.

Hva er maksimal hastighet på denne svitsjen?

Hver port støtter opptil 100 Mbps i Full Duplex. Svitsjen fungerer i Store-and-Forward-modus med flytkontroll for å unngå datatap.

Kan jeg bruke denne svitsjen til å koble til en NAS-server?

Ja, svitsjen passer for alle Ethernet-enheter på 10/100 Mbps. For høyere hastigheter (1 Gbps), velg en Gigabit-modell.

Hvordan installere svitsjen på et skrivebord?

Plasser svitsjen på en flat og stabil overflate. Fjern beskyttelsen på de medfølgende gummiføttene og fest dem til de fire hjørnene under. Unngå skrå eller ustabile overflater.

Hvordan installere svitsjen i et rack?

Fest de medfølgende monteringsbrakettene på hver side av svitsjen med de inkluderte skruene. Skru deretter svitsjen fast i racket med egnede bolter (ikke inkludert). Forsikre deg om at racket er stabilt og jordet.

Hva betyr lysindikatorene?

Strømindikatoren (Power) er fast grønn når enheten er på. For hver port indikerer grønt lys en aktiv tilkobling; blinking indikerer nettverksaktivitet.

Trenger denne svitsjen konfigurasjon?

Nei, TL-SF1024M er en uadministrert svitsj. Den fungerer umiddelbart etter at den er slått på, uten behov for konfigurasjon.

Hvordan rengjøre svitsjen?

Koble fra strømmen. Bruk en myk, tørr klut til å tørke overflaten. Bruk aldri kjemikalier, alkohol eller vann. Forsikre deg om at enheten er tørr før du kobler den til igjen.

Hva dekker garantien?

TP-Link garanterer dette produktet mot material- og produksjonsfeil i en periode angitt på emballasjen (vanligvis 2 til 5 år). Garantien dekker ikke skader forårsaket av feil bruk eller uautorisert modifikasjon. Ta vare på kjøpsbeviset.

BRUKSANVISNING TLSF1024M TP-LINK

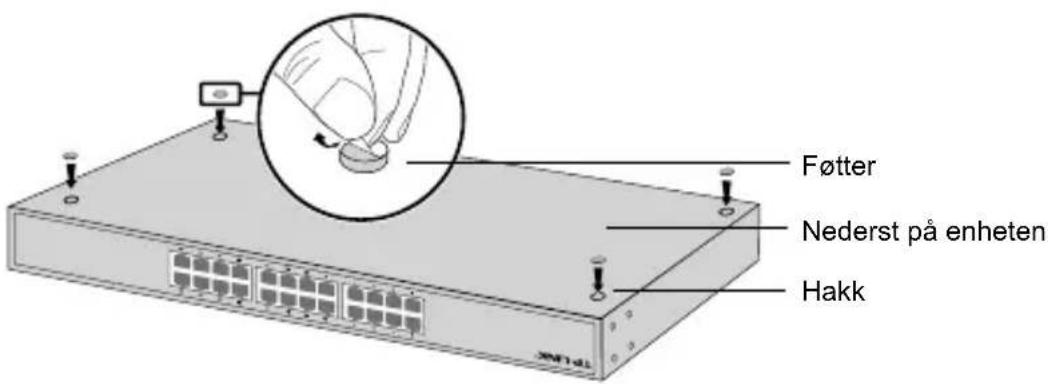

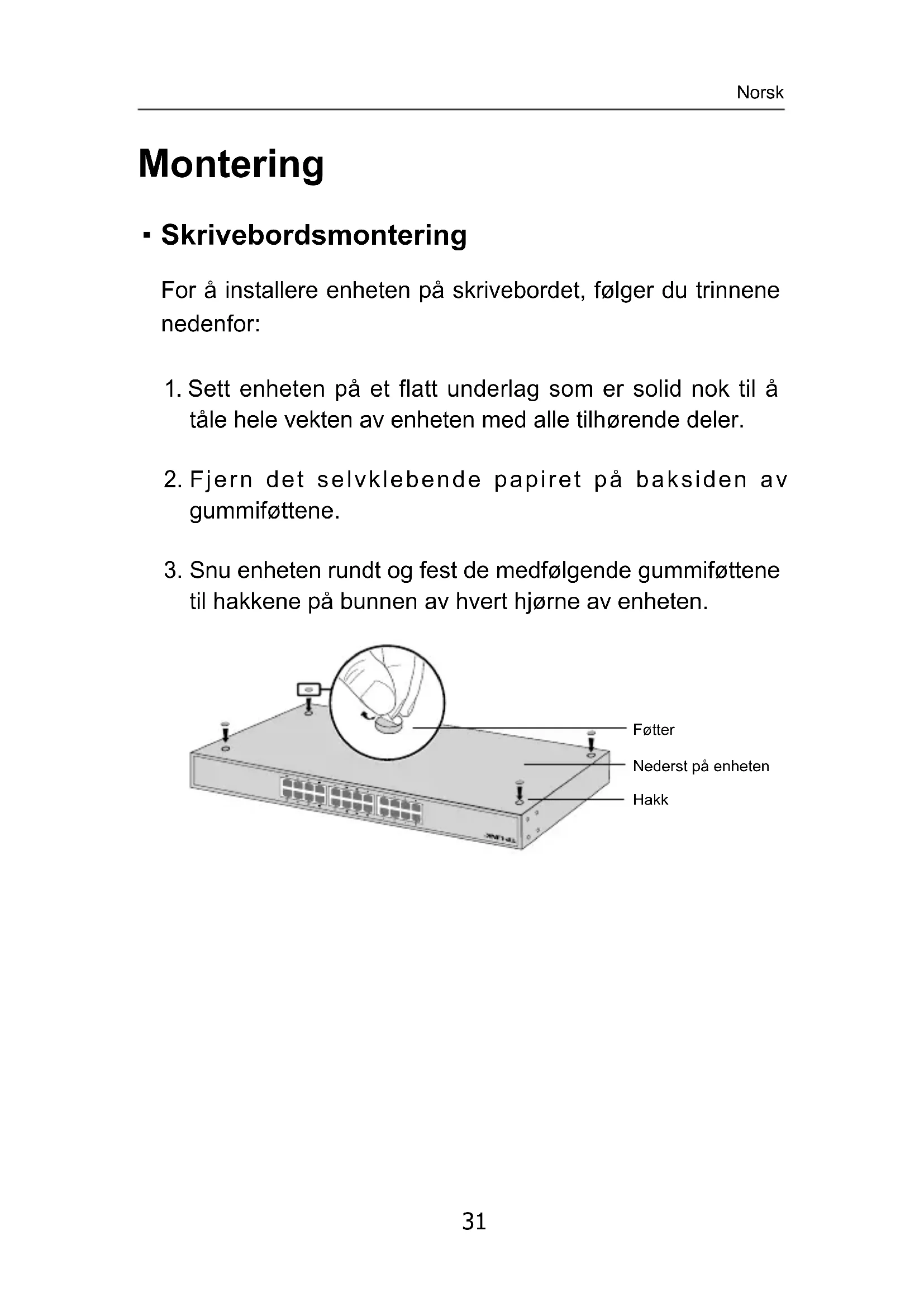

For å installere enheten på skrivebordet, følger du trinnene nedenfor:

1. Sett enheten på et flatt underlag som er solid nok til å tåle hele vekten av enheten med alle tilhørende deler.
2. Fjern det selvklebende papiret på baksiden av gummiføttene.
3. Snu enheten rundt og fest de medfølgende gummiføttene til hakkene på bunnen av hvert hjørne av enheten.

Føtter Nederst på enheten Hakk

- Hyllemontering

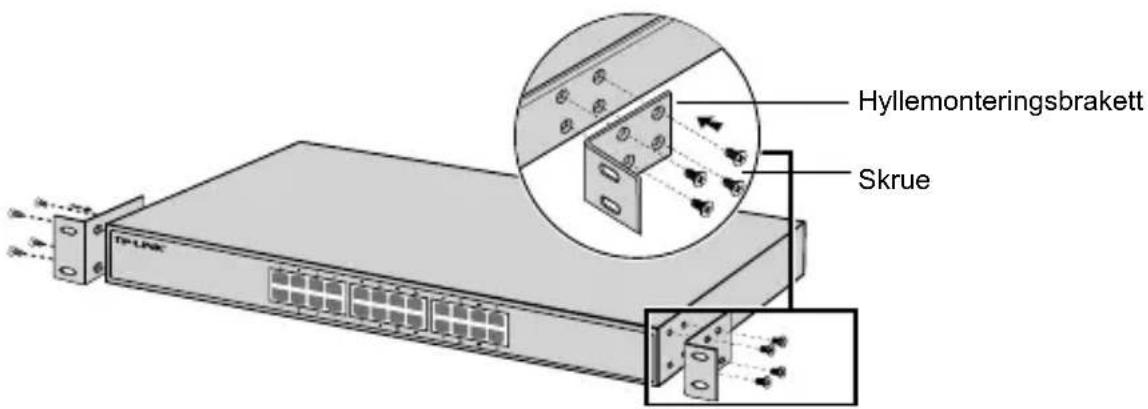

For å installere enheten på en hylle, følger du instruksjonene som er angitt nedenfor:

1. Kontroller at hyllen er jordet og stabil.
2. Fest de medfølgende hyllemonteringsbrakettene til hver side av enheten med de medfølgende skruene.

Hyllemonteringsbrakett Skrue

1. Etter at brakettene er festet til enheten, bruker du passende skruer (medfølger ikke) for å feste brakettene til stativet.

TIP LINK Stativ

Tilkobling

- Ethernet-port

Koble en Ethernet-port på bryteren til datamaskinen ved hjelp av RJ45-kabelen som vist på følgende figur.

RJ45-kabel

- For å slå på

Plugg hunnkontakten på den medfølgende strømkabelen inn i strømkontakten på enheten, og hannkontakten inn i et strømuttak.

Sikkerhetsinformasjon

- Når et produkt har en strømknapp, kan denne brukes til å slå produktet av. Den eneste måten å slå av produkter uten bruk av strømknappen, er å koble produktet fra strømadapteren eller koble den fra stikkontakten. Den frakoblede enheten skal være driftsklar.

• Dette produktet må ikke åpnes eller forsøkes reparert; slike handlinger kan utsette deg for farlig høyspenning og andre farer. Garantien oppheves hvis en forseglet komponent eller et forseglet produkt åpnes. Kontakt oss i tilfelle produktet trenger vedlikehold.
• Ikke bruk dette produktet i nærheten av vann.

TP-LINKs begrensede produktgaranti

Gjelder kun for produkter merket TP-LINK.

DENNE GARANTIEN GIR DEG SPESIFISERTE, RETTSLIGE RETTIGHETER, OG I TILLEGG KAN DU HA ANDRE RETTIGHETER SOM VARIERER MED JURISDIKSJON (ETTER LAND).

I DEN UTSTREKNING DET ER TILLATT I HENHOLD TIL LOKAL LOVER DENNE GARANTIEN OG L∅SNINGENE SOM HER ER FREMSATT EKSKLUSIVE OG ERSTATTER ALLE ANDRE GARANTIER, L∅SNINGER OG BETINGELSER.

TP-LINK garanterer at det TP-LINK-merkede maskinvareproduktet som ligger i den originale emballasjen er fri for feil i materialer og utførelse når det brukes på normal måte i samsvar med TP-LINKs retningslinjer i en periode som avhenger av lokale forhold fra den datoen sluttbrukeren opprinnelig kjøpte produktet fra en forhandler.
