Producttype	Onbeheerde netwerkswitch
Aantal poorten	24 RJ45-poorten 10/100 Mbps
Afmetingen	440 x 180 x 44 mm
Gewicht	Ongeveer 2.0 kg
Voeding	Externe voedingsadapter 12 V / 1 A
Hoofdfuncties	Auto MDI/MDIX, flowcontrole IEEE 802.3x, Store-and-Forward
Netwerkstandaarden	IEEE 802.3, 802.3u, 802.3x
Onderhoud en reiniging	Reinigen met een droge, pluisvrije doek. Geen vloeistoffen of spuitbussen gebruiken.
Veiligheid	Open de behuizing niet. Ontkoppel voor onderhoud. Niet blootstellen aan water of vocht.
Reserveonderdelen en repareerbaarheid	Niet door de gebruiker te repareren. Neem contact op met de TP-Link klantenservice.
Algemene informatie	Merk: TP-Link, Model: TL-SF1024M, Productie: China

Veelgestelde vragen - TLSF1024M TP-LINK

Wat te doen als de switch niet inschakelt?

Controleer of de voedingsadapter correct is aangesloten op de switch en een werkend stopcontact. Test indien mogelijk met een andere voedingskabel. Neem contact op met TP-Link ondersteuning als het probleem aanhoudt.

Hoe sluit ik de switch aan op mijn netwerk?

Gebruik RJ45 Ethernet-kabels om uw apparaten (PC, router, enz.) aan te sluiten op de poorten van de switch. De switch detecteert automatisch het kabeltype (Auto MDI/MDIX) en onderhandelt over de snelheid. Er is geen configuratie nodig.

Wat is de maximale snelheid van deze switch?

Elke poort ondersteunt tot 100 Mbps in Full Duplex. De switch werkt in Store-and-Forward-modus met flowcontrol om gegevensverlies te voorkomen.

Kan ik deze switch gebruiken om een NAS-server aan te sluiten?

Ja, de switch is geschikt voor elk Ethernet-apparaat van 10/100 Mbps. Voor hogere snelheden (1 Gbps) kiest u een Gigabit-model.

Hoe installeer ik de switch op een bureau?

Plaats de switch op een vlak en stabiel oppervlak. Verwijder de bescherming van de meegeleverde rubberen voetjes en bevestig ze aan de vier onderste hoeken. Vermijd schuine of instabiele oppervlakken.

Hoe installeer ik de switch in een rack?

Bevestig de meegeleverde montagebeugels aan beide zijden van de switch met de meegeleverde schroeven. Schroef vervolgens de switch in het rack met behulp van geschikte bouten (niet meegeleverd). Zorg ervoor dat het rack stabiel en geaard is.

Wat betekenen de led-indicatoren?

De aan/uit-indicator (Power) is continu groen wanneer het apparaat is ingeschakeld. Voor elke poort geeft een groene indicator een actieve verbinding aan; knipperen duidt op netwerkactiviteit.

Heeft deze switch configuratie nodig?

Nee, de TL-SF1024M is een onbeheerde switch. Hij werkt direct na het inschakelen, zonder configuratie.

Hoe reinig ik de switch?

Koppel de stroom los. Gebruik een zachte, droge doek om het oppervlak af te vegen. Gebruik nooit chemicaliën, alcohol of water. Zorg ervoor dat het apparaat droog is voordat u het weer aansluit.

Wat is de garantiedekking?

TP-Link garandeert dit product tegen materiaal- en fabricagefouten gedurende een op de verpakking aangegeven periode (meestal 2 tot 5 jaar). De garantie dekt geen schade veroorzaakt door oneigenlijk gebruik of ongeautoriseerde aanpassingen. Bewaar het aankoopbewijs.

GEBRUIKSAANWIJZING TLSF1024M TP-LINK

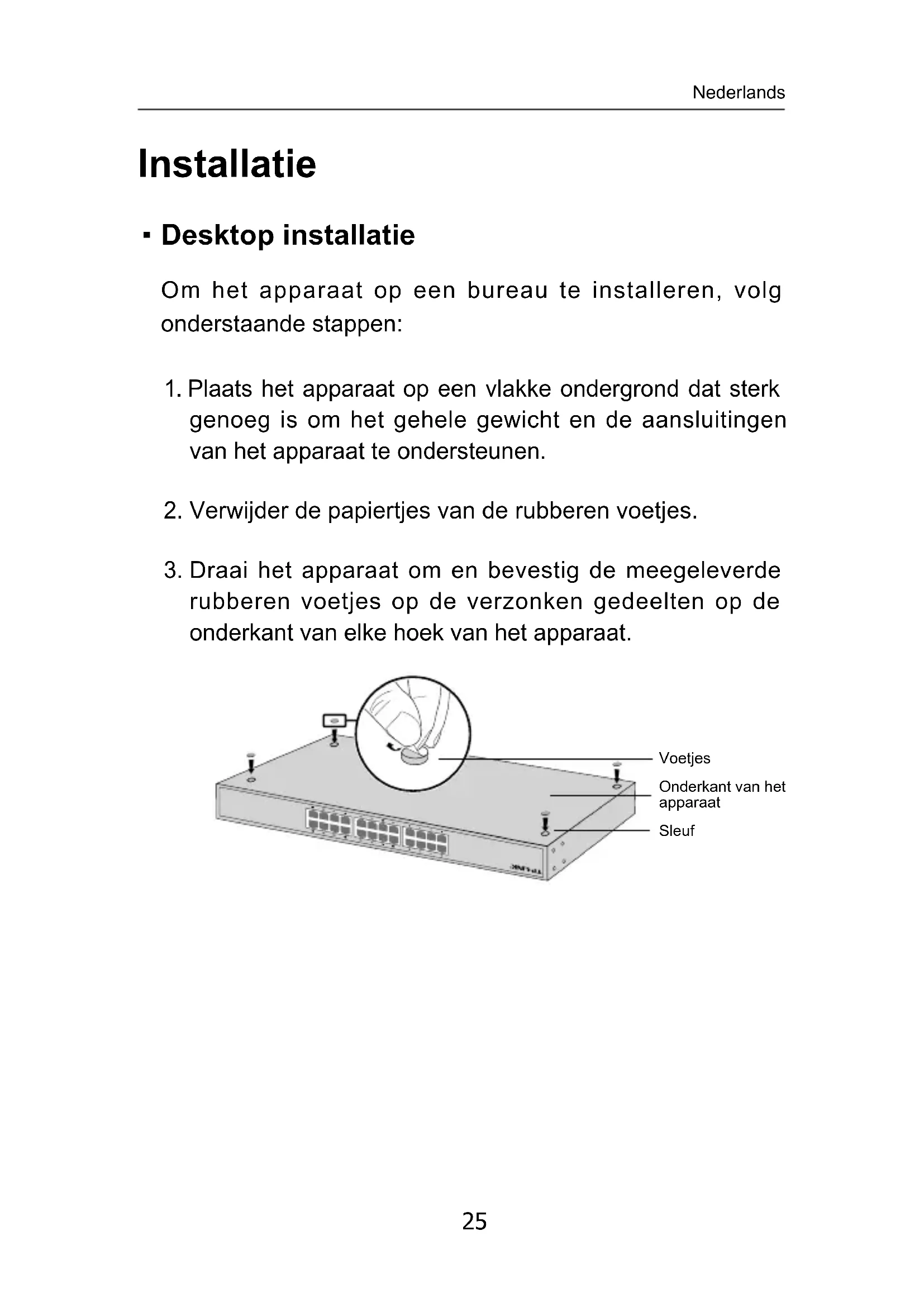

Om het apparaat op een bureau te installeren, volg onderstaande stappen:

1. Plaats het apparaat op een vlakke ondergrond dat sterk genoeg is om het gehele gewicht en de aansluitingen van het apparaat te ondersteunen.
2. Verwijder de papiertjes van de rubberen voetjes.
3. Draai het apparaat om en bevestig de meegeleverde rubberen voetjes op de verzonken gedeelten op de onderkant van elke hoek van het apparaat.

Voetjes Onderkant van het apparaat Sleuf

- Rek installatie

Om het apparaat in een rek te installeren, volg de onderstaande beschreven instructies:

1. Controleer de aarding en de stabiliteit van het rek.
2. Bevestig de meegeleverde rek-montage beugels aan beide kanten van het apparaat met behulp van de meegeleverde schroeven.

Rekmontage beugel Schroef

1. Nadat de beugels aan het apparaat bevestigd zijn, gebruikt u geschikte schroeven (niet meegeleverd) om de beugels aan het rek te bevestigen.

TEL-Link Rek

Verbinding

- Ethernet poort

Verbind een ethernet poort van de switch met de computer met behulp van een RJ45 kabel zoals op het volgende figuur weergegeven.

RJ45 kabel

- Inschakelen

Steek de vrouwelijke connector van de meegeleverde stroomkabel in het stopcontact van het apparaat en de mannelijke connector in het stopcontact.

Veiligheidsinformatie

• Als een product een aan/uit toets heeft, biedt die één mogelijkheid om het product uit te schakelen. Bij producten zonder aan/uit toets is de enige manier om het product volledig uit te schakelen het product of de netspanningadapter van de stroomtoevoer af te koppelen. Het afgekoppelde apparaat moet normaal kunnen worden gebruikt.
• Dit product niet openmaken of er onderhoud aan proberen te verrichten; u kunt blootgesteld worden aan gevaarlijke hoogspanning of andere risico's. Door het openmaken van een verzegelde component of verzegeld(e) product(en) komt de garantie te vervallen. Voor product service kunt u contact met ons opnemen.
• Dit product niet in de buurt van water gebruiken.

TP-LINK beperkte productgarantie

Geldt alleen voor producten van het merk TP-LINK.

DEZE GARANTIE GEEFT U SPECIFIEKE WETTELIJKE RECHTEN EN U KUNT NOG ANDERE RECHTEN HEBBEN, DIE PER LAND (OF PER PROVINCIE) KUNNEN VERSCHILLEN.

VOOR ZOVER TOEGESTAAN DOOR DE PLAATSELIJKE WETGEVING ZIJN DEZE GARANTIE EN HET VERMELDE VERHAAL EXCLUSIEF EN KOMEN DIE IN DE PLAATS VAN ALLE ANDERE GARANTIES, VERHALEN EN VOORWAARDEN.

TP-LINK geeft garantie op het hardware product van het merk TP-LINK in de originele verpakking voor gebreken in materialen en fabricage indien normaal gebruikt in overeenstemming met de richtlijnen van TP-LINK gedurende een bepaalde periode afhankelijk van de service ter plaatse vanaf de oorspronkelijke datum van aanschaf via de detailhandel door de eindgebruiker-koper.
