TLSF1024M - Interruptor TP-LINK - Manual de utilização gratuito

Tipo de produto	Switch de rede não gerenciado
Número de portas	24 portas RJ45 10/100 Mbps
Dimensões	440 x 180 x 44 mm
Peso	Aproximadamente 2.0 kg
Alimentação	Adaptador de energia externo 12 V / 1 A
Funções principais	Auto MDI/MDIX, controle de fluxo IEEE 802.3x, Store-and-Forward
Padrões de rede	IEEE 802.3, 802.3u, 802.3x
Manutenção e limpeza	Limpe com um pano seco e sem fiapos. Não use líquidos ou aerossóis.
Segurança	Não abra o gabinete. Desconecte antes da manutenção. Não exponha à água ou umidade.
Peças de reposição e reparabilidade	Não reparável pelo usuário. Contate o serviço de pós-venda TP-Link.
Informações gerais	Marca: TP-Link, Modelo: TL-SF1024M, Fabricação: China

Perguntas frequentes - TLSF1024M TP-LINK

O que fazer se o switch não ligar?

Verifique se o adaptador de energia está corretamente conectado ao switch e a uma tomada elétrica funcional. Teste com outro cabo de alimentação, se possível. Se o problema persistir, contate o suporte TP-Link.

Como conectar o switch à minha rede?

Use cabos Ethernet RJ45 para conectar seus dispositivos (PC, roteador, etc.) às portas do switch. O switch detecta automaticamente o tipo de cabo (Auto MDI/MDIX) e negocia a velocidade. Nenhuma configuração é necessária.

Qual é a velocidade máxima deste switch?

Cada porta suporta até 100 Mbps em Full Duplex. O switch opera em modo Store-and-Forward com controle de fluxo para evitar perda de dados.

Posso usar este switch para conectar um servidor NAS?

Sim, o switch é adequado para qualquer dispositivo Ethernet 10/100 Mbps. Para velocidades superiores (1 Gbps), escolha um modelo Gigabit.

Como instalar o switch em uma mesa?

Coloque o switch em uma superfície plana e estável. Remova as proteções dos pés de borracha fornecidos e fixe-os nos quatro cantos da parte inferior. Evite superfícies inclinadas ou instáveis.

Como instalar o switch em um rack?

Fixe os suportes de montagem fornecidos em cada lado do switch com os parafusos incluídos. Em seguida, parafuse o switch no rack usando parafusos adequados (não fornecidos). Certifique-se de que o rack esteja estável e aterrado.

O que significam os LEDs?

O LED de alimentação (Power) fica verde fixo quando o dispositivo está ligado. Para cada porta, o LED verde indica link ativo; piscando indica atividade de rede.

Este switch requer configuração?

Não, o TL-SF1024M é um switch não gerenciado. Ele funciona imediatamente após ser ligado, sem necessidade de configuração.

Como limpar o switch?

Desconecte a alimentação. Use um pano macio e seco para limpar a superfície. Nunca use produtos químicos, álcool ou água. Certifique-se de que o dispositivo esteja seco antes de reconectá-lo.

Qual é a cobertura da garantia?

A TP-Link garante este produto contra defeitos de material e fabricação pelo período indicado na embalagem (geralmente 2 a 5 anos). A garantia não cobre danos causados por uso inadequado ou modificação não autorizada. Guarde o comprovante de compra.

MANUAL DE UTILIZADOR TLSF1024M TP-LINK

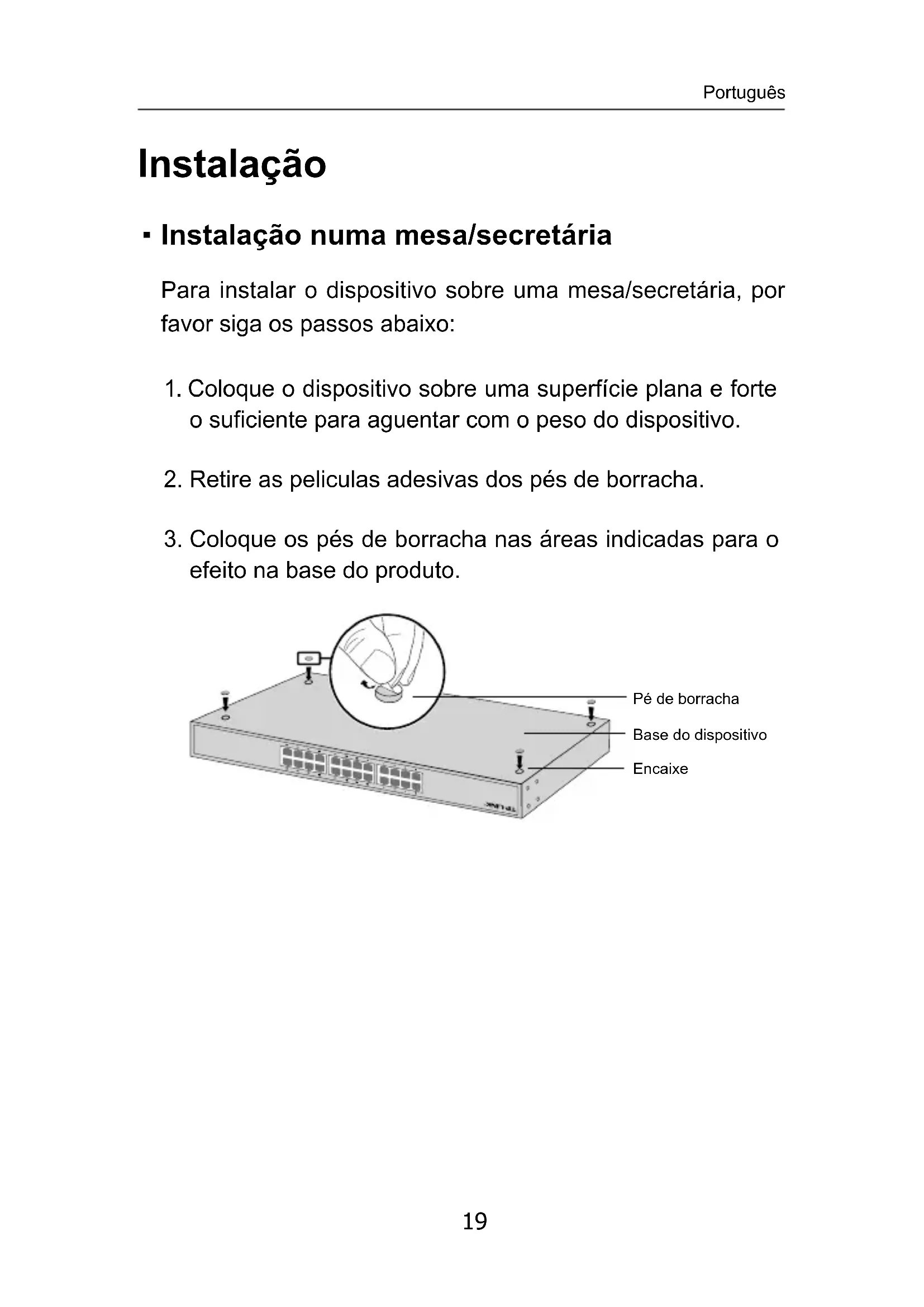

- Instalação numa mesa/secretária

Para instalar o dispositivo sobre uma mesa/secretária, por favor siga os passos abaixo:

1. Coloque o dispositivo sobre uma superfície plana e forte o suficiente para aguentar com o peso do dispositivo.
2. Retire as películas adesivas dos pés de borracha.
3. Coloque os pés de borracha nas áreas indicadas para o efeito na base do produto.

Pé de borracha Base do dispositivo Encaixe

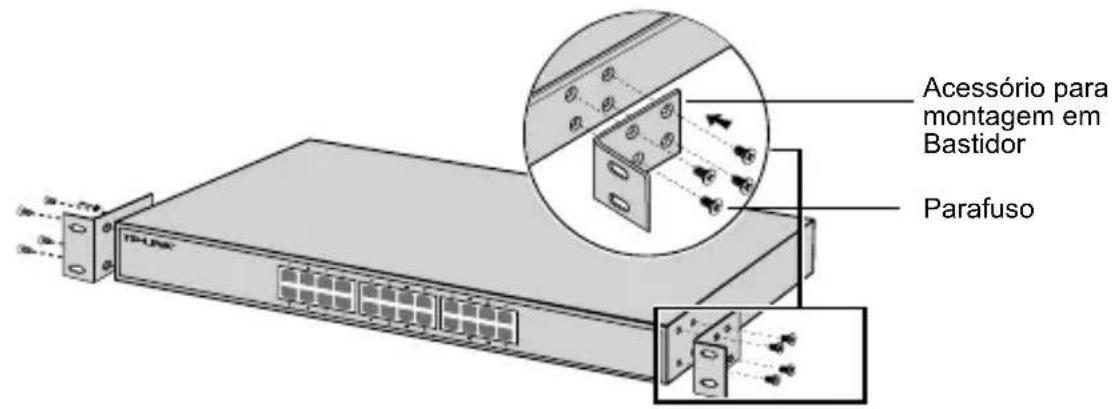

- Instalação em Bastidor

Se o seu dispositivo for fornecido com acessórios para montagem em Bastidor poderá instalar o seu produto num bastidor. Siga as instruções abaixo:

1. Verifique a estabilidade do Bastidor.
2. Fixe através dos parafusos fornecidos os acessórios de montagem em Bastidor em cada um dos lados do produto.

Acessório para montagem em Bastidor Parafuso

1. Após os acessórios de fixação estarem colocados no dispositivo, utilize os parafusos adequados (não incluídos) ao bastidor para fixar o dispositivo.

Bastidor

Ligação

- Porta Ethernet

Utilize um cabo de rede RJ45 para ligar uma porta do Switch ao computador tal como apresentado na seguinte figura.

Cabo RJ45

- Ligar

Ligue o conector fêmea do cabo de energia fornecido na entrada de energia do dispositivo e o conector macho numa tomada elétrica.

Informação de Segurança

• Quando um produto possui um botão on/off (ligado/desligado), esta é uma das formas de desligar o produto. Para produtos sem o botão on/off (ligado/desligado), a única forma de desligar completamente o produto é removendo-o da tomada elétrica ou desligando o respectivo adaptador de alimentação. O dispositivo desligado irá manter-se pronto a operar.
• Não abra este produto nem tente repará-lo; pode ficar exposto a altas voltagens perigosas e/ou a outros perigos. Abrir um componente ou produto selado anulará a garantia. Para reparação do produto, por favor, contactenos.
• Não utilize este produto na proximidade de água.

Garantia Limitada de Produto TP-LINK

Apenas para Produtos da Marca TP-LINK.

ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍFICOS E PODERÁ TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVÍNCIAS).

ATÉ AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS NELA SÃO EXCLUSIVOS E SUBSTITUEM TODAS AS OUTRAS GARANTIAS, RECURSOS E CONDIÇÕES.

A TP-LINK fornece garantia a qualquer produto da marca TP-LINK contido na embalagem original do produto, contra qualquer defeito nos materiais e construção, quando o mesmo é utilizado em condições normais e de

acordo com as orientações fornecidas pela TP-LINK, por um período definido pelo do serviço de apoio local a partir da data de compra pelo utilizador final.
