Informations produit

Marque : TP-LINK

Modèle : TLSF1024M

Catégorie : Commutateur

Caractéristique Détails
Type de produit Commutateur réseau
Nombre de ports 24 ports Ethernet 10/100 Mbps
Standard Ethernet IEEE 802.3, IEEE 802.3u, IEEE 802.3x
Mode de fonctionnement Non administrable
Dimensions 440 x 180 x 44 mm
Poids 2,2 kg
Alimentation Adaptateur secteur externe
Température de fonctionnement 0 à 40 °C
Humidité de fonctionnement 10% à 90% (sans condensation)
Installation Montage sur rack ou sur table
Garantie 2 ans
Normes de sécurité CE, FCC, RoHS

FOIRE AUX QUESTIONS - TLSF1024M TP-LINK

Comment réinitialiser le commutateur TP-LINK TLSF1024M aux paramètres d'usine ?
Pour réinitialiser le commutateur, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez-le.
Pourquoi les voyants du commutateur ne s'allument-ils pas ?
Vérifiez que l'alimentation est correctement connectée et que la prise fonctionne. Testez avec un autre câble d'alimentation si nécessaire.
Comment savoir si un port du commutateur fonctionne correctement ?
Chaque port du commutateur possède un voyant LED. Si le voyant est allumé et stable, le port fonctionne. S'il clignote, il y a une activité de données. Si le voyant est éteint, le port ne fonctionne pas.
Le commutateur ne détecte pas tous les appareils connectés, que faire ?
Vérifiez que tous les câbles Ethernet sont correctement branchés. Testez avec d'autres câbles pour exclure un problème de câble. Assurez-vous également que les appareils connectés sont sous tension et fonctionnent correctement.
Comment configurer le commutateur TP-LINK TLSF1024M pour la gestion de VLAN ?
Le TP-LINK TLSF1024M est un commutateur non manageable. Pour gérer les VLAN, utilisez un commutateur manageable de la gamme TP-LINK.
Quelle est la différence entre un commutateur géré et un commutateur non géré ?
Un commutateur géré offre des fonctionnalités avancées telles que la configuration des VLAN, le contrôle de la bande passante et la surveillance du réseau, tandis qu'un commutateur non géré fonctionne de manière plug-and-play sans possibilité de configuration.
Que faire si le commutateur surchauffe ?
Assurez-vous que le commutateur est placé dans un endroit bien ventilé. Éloignez-le des sources de chaleur et vérifiez que les évents ne sont pas obstrués.
Est-ce que le TP-LINK TLSF1024M supporte l'alimentation PoE ?
Non, le TP-LINK TLSF1024M ne prend pas en charge l'alimentation par Ethernet (PoE). Pour cela, vous devez utiliser un commutateur compatible PoE.
Comment mettre à jour le firmware du TP-LINK TLSF1024M ?
Le TP-LINK TLSF1024M n'a pas de firmware à mettre à jour, car il s'agit d'un commutateur non géré. Aucune mise à jour logicielle n'est nécessaire.
Puis-je utiliser le commutateur avec un routeur ?
Oui, le TP-LINK TLSF1024M peut être utilisé avec un routeur pour étendre le nombre de ports disponibles dans un réseau local.

Téléchargez la notice de votre Commutateur au format PDF gratuitement ! Retrouvez votre notice TLSF1024M - TP-LINK et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TLSF1024M de la marque TP-LINK.

MODE D'EMPLOI TLSF1024M TP-LINK

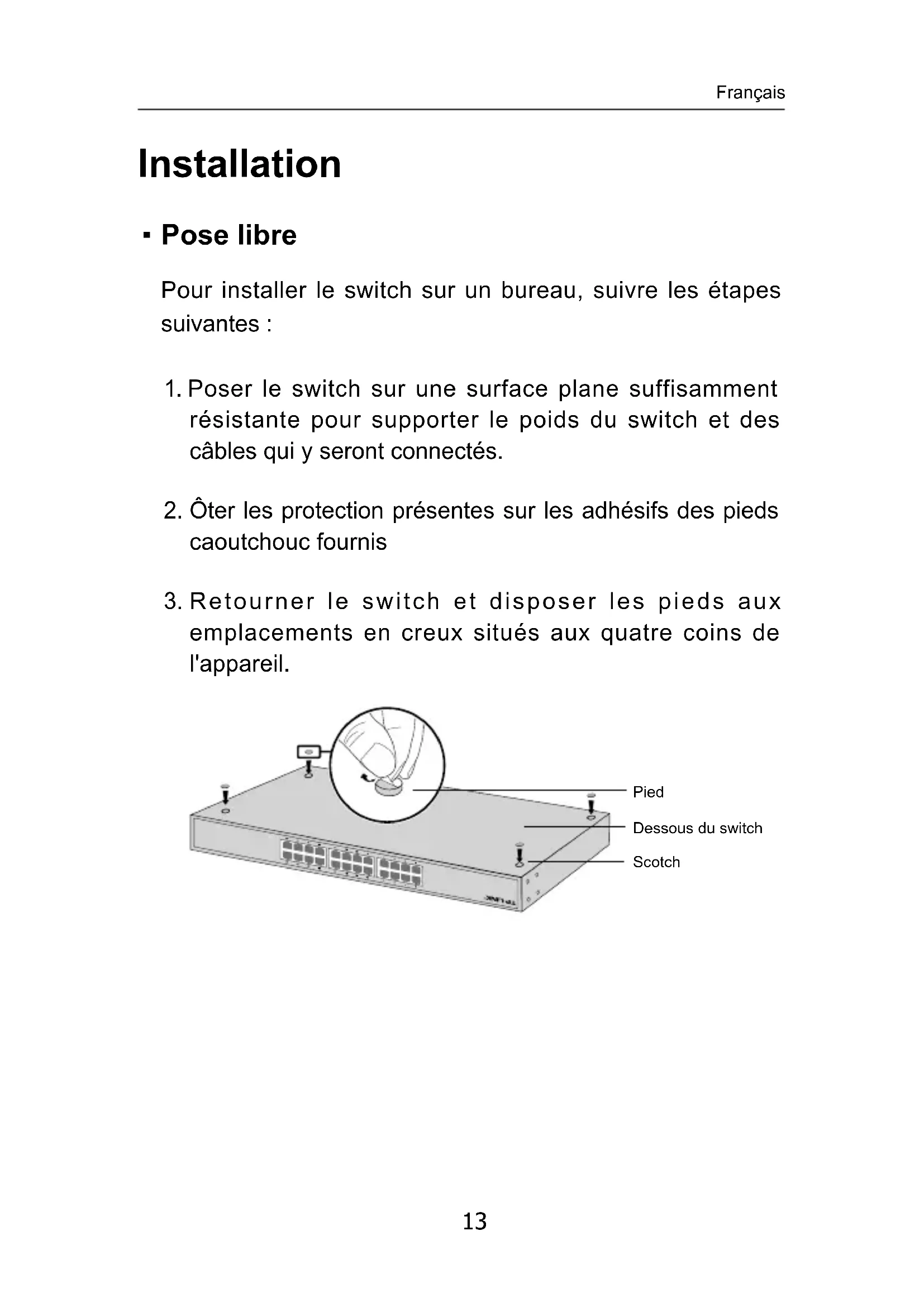

Pose libre Pour installer le switch sur un bureau, suivre les étapes suivantes :

1. Poser le switch sur une surface plane suffisamment

résistante pour supporter le poids du switch et des câbles qui y seront connectés.

2. Ôter les protection présentes sur les adhésifs des pieds

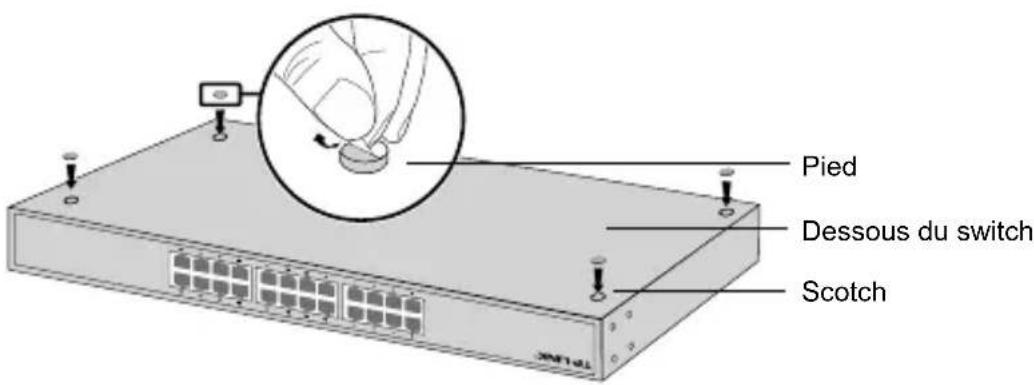

3. Retourner le switch et disposer les pieds aux

emplacements en creux situés aux quatre coins de l'appareil. Pied Dessous du switch Scotch Français14

Installation en rack Pour installer le switch dans un rack, suivre les étapes suivantes :

1. Vérifier la mise à la terre et la stabilité du rack.

2. Fixer les équerres de montage de chaque côté du switch

à l'aide des vis fournies. Équerres de montage en Rack Vis

3. Après avoir fixé les équerres au switch, utiliser les

boulons (non fournis) adéquats pour fixer le switch au rack. Rack Français15 Connexion

Port Ethernet Connecter un cordon Ethernet à un port RJ45 du switch comme indiqué dans l'illustration suivante. Cordon RJ45

Mettre sous tension Connecter le connecteur femelle du cordon fourni dans la prise du switch, connecter ensuite la prise mâle à une prise électrique. Français16 Installazione

  • Quand un appareil possède un interrupteur de mise sous/hors tension, cet interrupteur est l’une des possibilités de mettre l’appareil hors tension. Pour les appareils dépourvus d’interrupteur de mise sous/hors tension, l’unique possibilité de les mettre hors tension est de déconnecter leur cordon ou transformateur d’alimentation de la source électrique. Ce cordon ou le transformateur d’alimentation doit impérativement rester accessible.
  • Ne pas démonter cet appareil ou tenter de le réparer, cela pourrait vous exposer à des hautes tensions électriques ou à d’autres risques. Démonter un composant scellé ou un appareil scellé annulerait aussitôt sa garantie. Pour toute réparation merci de vous adresser à nous.
  • Ne pas utiliser cet appareil à proximité d’eau. Garantie limitée TP-LINK Concerne les produits de marque TP-LINK uniquement. CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D’AUTRES DROITS QUI PEUVENT VARIER D’UN ETAT, D’UN PAYS OU D’UNE PROVINCE A UNE AUTRE. DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS. TP-LINK garanti les matériels marqués TP-LINK, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s’ils sont utilisés normalement et selon les prescriptions de TP-LINK, pour une durée : inscrite sur l'emballage du produit ; à compter de la date d’achat par l’utilisateur final.Italiano Informazioni sulla sicurezza:
