TLSF1024M - Kytkin TP-LINK - Ilmainen käyttöohje ja opas

Tuotetyyppi	Hallitsematon verkkokytkin
Porttien määrä	24 RJ45-porttia 10/100 Mbps
Mitat	440 x 180 x 44 mm
Paino	Noin 2.0 kg
Virtalähde	Ulkoinen verkkolaite 12 V / 1 A
Pääominaisuudet	Auto MDI/MDIX, IEEE 802.3x -vuonohjaus, Store-and-Forward
Verkkostandardit	IEEE 802.3, 802.3u, 802.3x
Huolto ja puhdistus	Puhdista kuivalla ja nukkaamattomalla liinalla. Älä käytä nesteitä tai suihkeita.
Turvallisuus	Älä avaa koteloa. Irrota virtajohto ennen huoltoa. Älä altista vedelle tai kosteudelle.
Varaosat ja korjattavuus	Ei käyttäjän korjattavissa. Ota yhteyttä TP-Linkin huoltopalveluun.
Yleistä	Merkki: TP-Link, Malli: TL-SF1024M, Valmistus: Kiina

Usein kysytyt kysymykset - TLSF1024M TP-LINK

Mitä tehdä, jos kytkin ei kytkeydy päälle?

Tarkista, että verkkolaite on kytketty oikein kytkimeen ja toimivaan pistorasiaan. Kokeile tarvittaessa toista virtajohtoa. Jos ongelma jatkuu, ota yhteyttä TP-Linkin tukeen.

Miten kytkin liitetään verkkoon?

Käytä Ethernet RJ45 -kaapeleita yhdistääksesi laitteesi (tietokone, reititin jne.) kytkimen portteihin. Kytkin tunnistaa automaattisesti kaapelityypin (Auto MDI/MDIX) ja neuvottelee nopeuden. Asetuksia ei tarvita.

Mikä on tämän kytkimen maksiminopeus?

Jokainen portti tukee jopa 100 Mbps täydellä duplexilla. Kytkin toimii Store-and-Forward -tilassa vuonohjauksella estääkseen tiedonhäviöt.

Voinko käyttää tätä kytkintä NAS-palvelimen liittämiseen?

Kyllä, kytkin sopii kaikille Ethernet 10/100 Mbps -laitteille. Nopeampia nopeuksia (1 Gbps) varten valitse Gigabit-malli.

Miten kytkin asennetaan pöydälle?

Aseta kytkin tasaiselle ja vakaalle alustalle. Poista mukana toimitettujen kumijalkojen suojat ja kiinnitä ne kytkimen neljään alakulmaan. Vältä kaltevia tai epävakaita pintoja.

Miten kytkin asennetaan telineeseen?

Kiinnitä mukana toimitetut asennuskorvakkeet kytkimen molemmille puolille mukana tulleilla ruuveilla. Kiinnitä kytkin sitten telineeseen sopivilla pultteilla (ei sisälly). Varmista, että teline on vakaa ja maadoitettu.

Mitä merkkivalot tarkoittavat?

Virtamerkkivalo (Power) on vihreä ja palaa tasaisesti, kun laite on päällä. Jokaisen portin vihreä merkkivalo osoittaa aktiivisen yhteyden; vilkkuminen osoittaa verkkotoimintaa.

Tarvitseeko tämä kytkin konfigurointia?

Ei, TL-SF1024M on hallitsematon kytkin. Se toimii heti virran kytkemisen jälkeen ilman asetuksia.

Miten kytkin puhdistetaan?

Irrota virtajohto. Käytä pehmeää ja kuivaa liinaa pinnan pyyhkimiseen. Älä koskaan käytä kemikaaleja, alkoholia tai vettä. Varmista, että laite on kuiva ennen uudelleen kytkemistä.

Mikä on takuun kattavuus?

TP-Link takaa tämän tuotteen materiaali- ja valmistusvirheiltä pakkauksessa ilmoitetun ajan (yleensä 2-5 vuotta). Takuu ei kata väärinkäytöstä tai luvattomista muutoksista aiheutuneita vahinkoja. Säilytä ostokuitti.

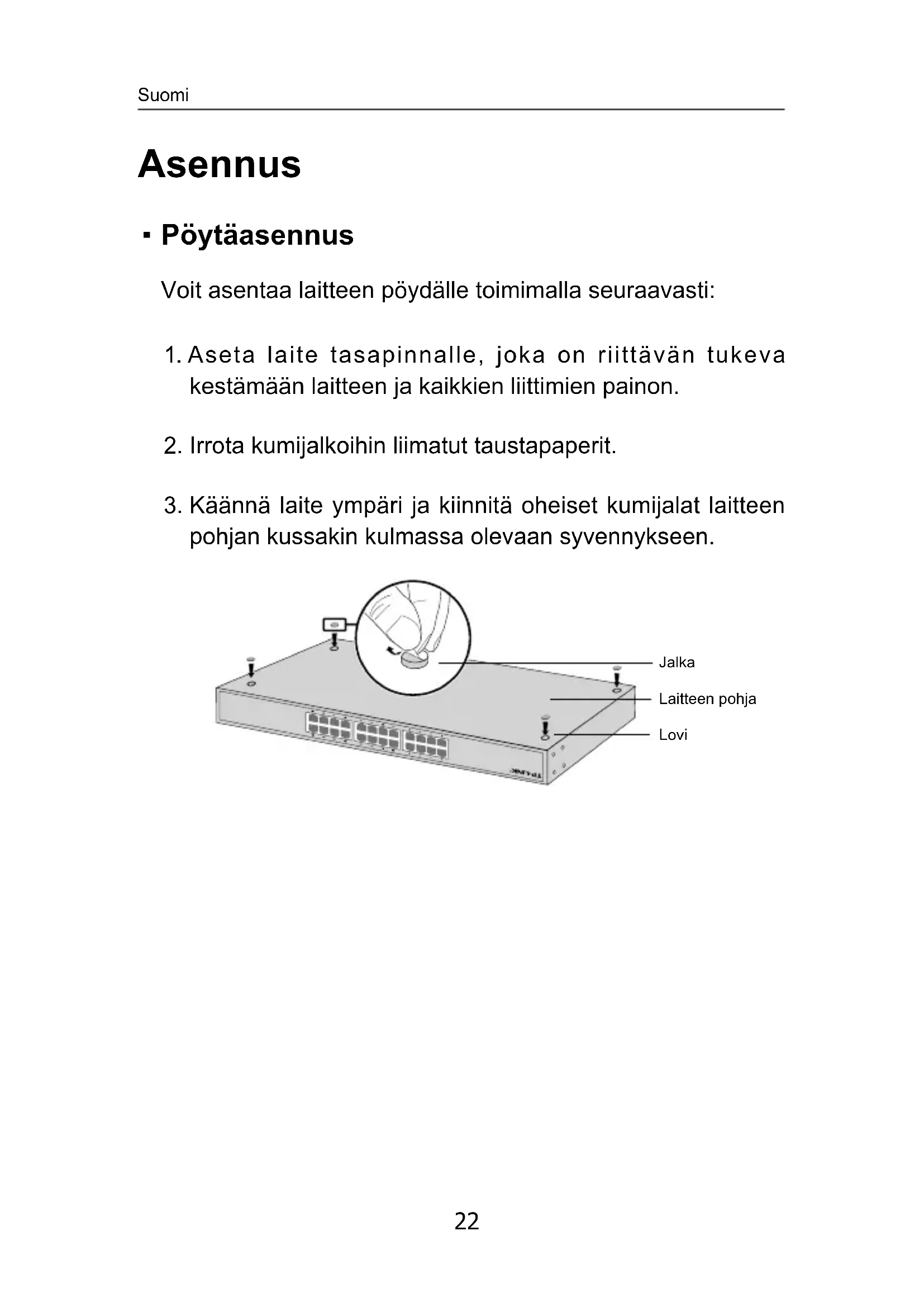

KÄYTTÖOHJE TLSF1024M TP-LINK

Voit asentaa laitteen pöydälle toimimalla seuraavasti:

1. Aseta laite tasapinnalle, joka on riittävän tukeva kestämään laitteen ja kaikkien liittimien painon.
2. Irrota kumijalkoihin liimatut taustapaperit.

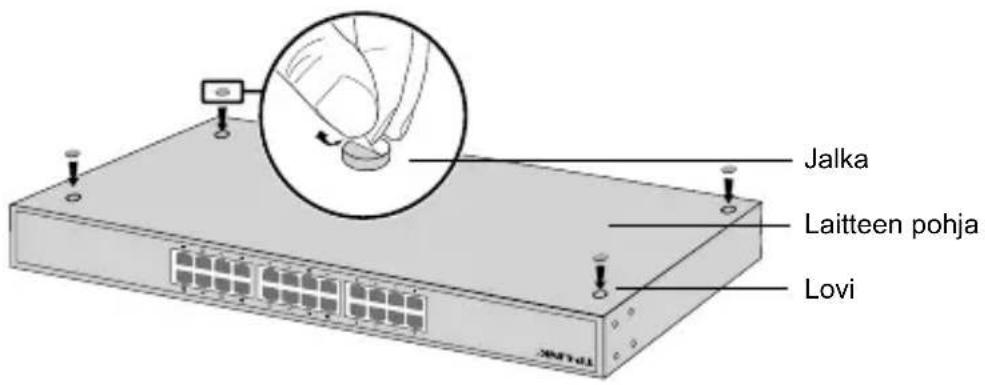

3. Käännä laite ympäri ja kiinnitä oheiset kumijalat laitteen pohjan kussakin kulmassa olevaan syvennykseen.

Jalka Laitteen pohja Lovi

- Asennus kehikkoon

Voit asentaa laitteen kehikkoon noudattamalla alla olevia ohjeita:

1. Tarkista kehikon maadoitus ja stabiilisuus.
2. Kiinnitä oheiset kehikkokiinnikkeet laitteen sivuille oheisilla ruuveilla.

Kehikkokiinnike Ruuvi

1. Kun kiinnikkeet on kiinnitetty laitteeseen, kiinnitä kiinnikkeet kehikkoon sopivilla ruuveilla (ei kuulu toimitukseen).

TID-LINK Kehikko

Liitäntä

- Ethernet-portti

Kytke kytkimen Ethernet-portti tietokoneeseen RJ45-kaapelilla seuraavan kuvan mukaisesti.

RJ45-kaapeli

- Virta päällä

Kytke oheisen virtajohdon naarasliitäntä laitteen virtaliitäntään ja urosliitäntä pistorasiaan.

• Kun tuotteessa on virtakytkin, se on yksi tapa sammuttaa tuote. Ainut keino kytkeä tuote, jossa on virtakatkaisin, täysin pois päältä on irrottaa tuote tai verkkolaite pistorasiasta. Näin irrotettu laite on kuitenkin käyttövalmis.
• Älä avaa tätä tuotetta tai yritä huoltaa sitä itse; voit altistua vaaralliselle korkeajännitteelle ja muille vaaratekijöille. Sinetöidyn komponentin tai tuotteen avaaminen mitätöi takuun. Ota meihin yhteyttä, jos tuote on huollettava.
• Älä käytä tätä tuotetta lähellä vettä.

TP-LINK rajoitettu tuotetakuu

Vain TP-LINK-merkkiset tuotteet.

TÄMÄ TAKUU MYÖNTÄÄ KÄYTTÄJÄLLE TIETTYJÄ LAILLISIA OIKEUKSIA, JA HÄNELLÄ VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT OSAVALTIOITTAIN (TAI MAA- TAI ALUE-KOHTAISESTI).

SIINÄ MÄÄRIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISET KORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT.

TP-LINK takaa, että TP-LINK-merkkinen laitteistotuote, joka saapui alkuperäisessä pakkauksessa, ei sisällä materiaali- eikä valmistusvirheitä normaalissa, TP-LINK:in ohjeiden mukaisessa käytössä tiettynä paikallisesta palvelusta riippuvana aikana siitä päivämäärästä lukien, jona loppukäyttäjä sen alun perin hankki.
