Tipo de producto	Conmutador de red no administrado
Número de puertos	24 puertos RJ45 10/100 Mbps
Dimensiones	440 x 180 x 44 mm
Peso	Aproximadamente 2.0 kg
Alimentación	Adaptador de corriente externo 12 V / 1 A
Funciones principales	Auto MDI/MDIX, control de flujo IEEE 802.3x, Store-and-Forward
Normas de red	IEEE 802.3, 802.3u, 802.3x
Mantenimiento y limpieza	Limpiar con un paño seco y sin pelusa. No usar líquidos ni aerosoles.
Seguridad	No abrir la carcasa. Desconectar antes del mantenimiento. No exponer al agua ni a la humedad.
Piezas de repuesto y reparabilidad	No reparable por el usuario. Contactar al servicio postventa de TP-Link.
Información general	Marca: TP-Link, Modelo: TL-SF1024M, Fabricación: China

Preguntas frecuentes - TLSF1024M TP-LINK

¿Qué hacer si el conmutador no se enciende?

Verifique que el adaptador de corriente esté correctamente conectado al conmutador y a un tomacorriente funcional. Pruebe con otro cable de alimentación si es posible. Si el problema persiste, contacte al soporte de TP-Link.

¿Cómo conectar el conmutador a mi red?

Use cables Ethernet RJ45 para conectar sus dispositivos (PC, router, etc.) a los puertos del conmutador. El conmutador detecta automáticamente el tipo de cable (Auto MDI/MDIX) y negocia la velocidad. No se requiere configuración.

¿Cuál es la velocidad máxima de este conmutador?

Cada puerto soporta hasta 100 Mbps en Full Duplex. El conmutador funciona en modo Store-and-Forward con control de flujo para evitar pérdidas de datos.

¿Puedo usar este conmutador para conectar un servidor NAS?

Sí, el conmutador es adecuado para cualquier dispositivo Ethernet 10/100 Mbps. Para velocidades superiores (1 Gbps), elija un modelo Gigabit.

¿Cómo instalar el conmutador en un escritorio?

Coloque el conmutador sobre una superficie plana y estable. Retire las protecciones de las patas de goma incluidas y fíjelas en las cuatro esquinas de la parte inferior. Evite superficies inclinadas o inestables.

¿Cómo instalar el conmutador en un rack?

Fije los soportes de montaje incluidos a cada lado del conmutador con los tornillos incluidos. Luego, atornille el conmutador en el rack usando pernos adecuados (no incluidos). Asegúrese de que el rack esté estable y conectado a tierra.

¿Qué significan los indicadores luminosos?

El indicador de alimentación (Power) es verde fijo cuando el dispositivo está encendido. Para cada puerto, el indicador verde indica un enlace activo; el parpadeo indica actividad de red.

¿Este conmutador requiere configuración?

No, el TL-SF1024M es un conmutador no administrado. Funciona inmediatamente después de encenderse, sin necesidad de configuración.

¿Cómo limpiar el conmutador?

Desconecte la alimentación. Use un paño suave y seco para limpiar la superficie. Nunca use productos químicos, alcohol o agua. Asegúrese de que el dispositivo esté seco antes de volver a conectarlo.

¿Cuál es la cobertura de la garantía?

TP-Link garantiza este producto contra defectos de material y mano de obra durante el período indicado en el empaque (generalmente 2 a 5 años). La garantía no cubre daños causados por mal uso o modificación no autorizada. Conserve el comprobante de compra.

MANUAL DE USUARIO TLSF1024M TP-LINK

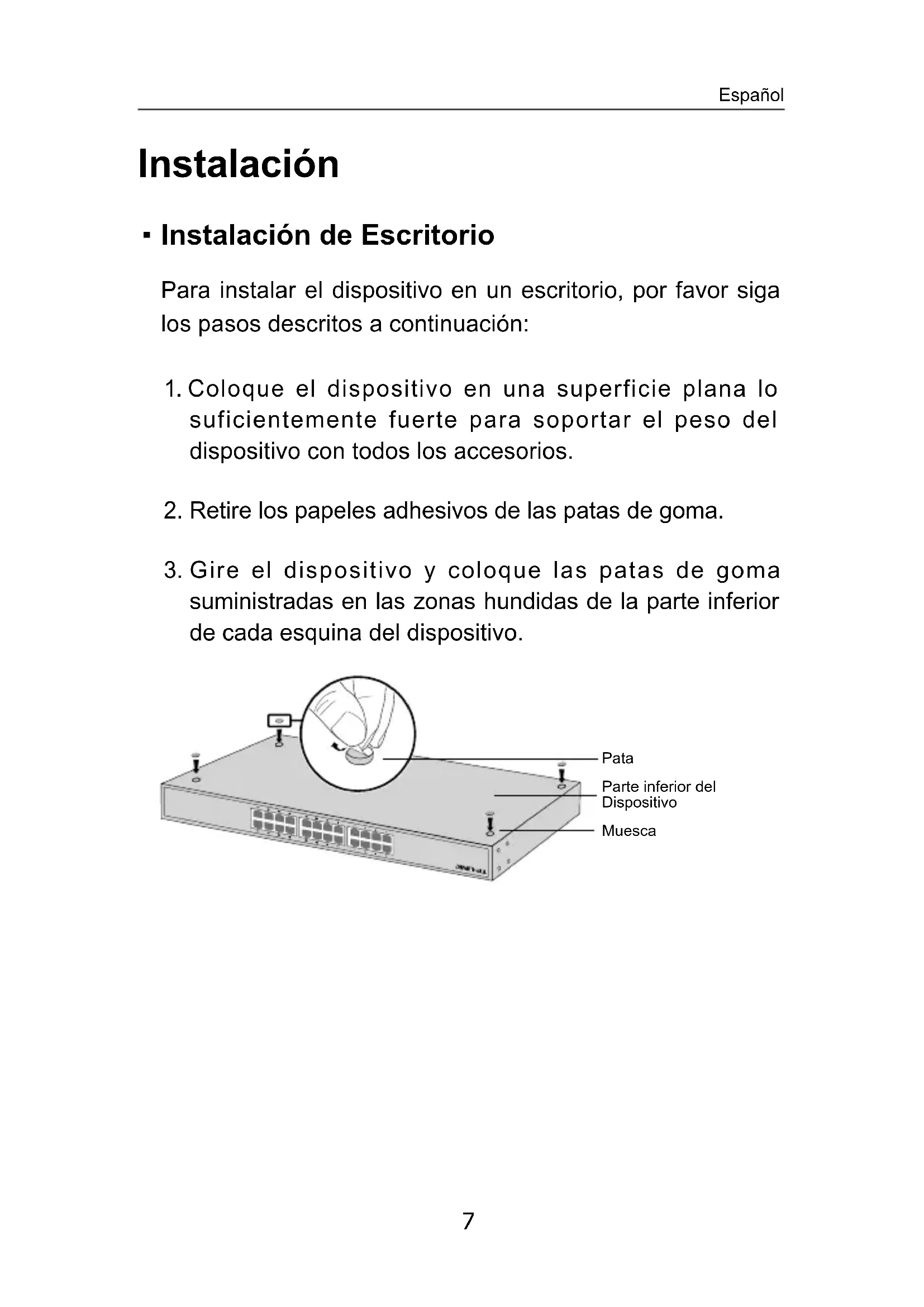

- Instalación de Escritorio

Para instalar el dispositivo en un escritorio, por favor siga los pasos descritos a continuación:

1. Coloque el dispositivo en una superficie plana lo suficientemente fuerte para soportar el peso del dispositivo con todos los accesorios.
2. Retire los papeles adhesivos de las patas de goma.

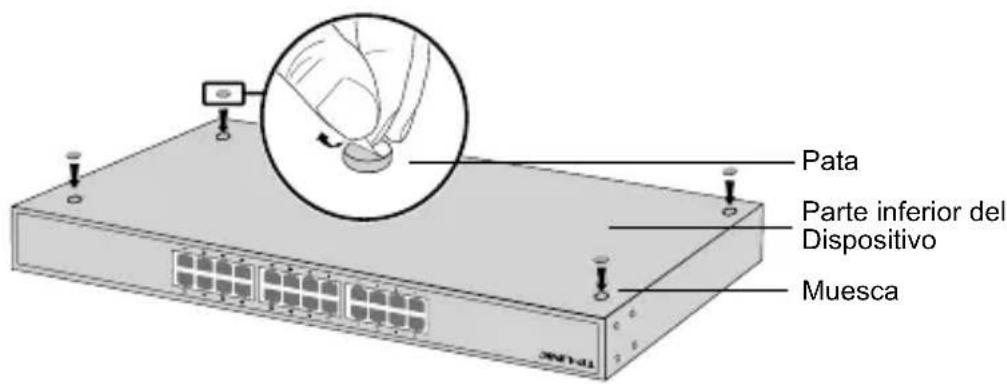

3. Gire el dispositivo y coloque las patas de goma suministradas en las zonas hundidas de la parte inferior de cada esquina del dispositivo.

Pata Parte inferior del Dispositivo Muesca

- Instalación en Rack

Para instalar el dispositivo en un rack, siga las instrucciones descritas a continuación:

1. Compruebe la superficie y estabilidad del rack.
2. Fije los soportes de montaje en rack suministrados en cada lado del dispositivo con los tornillos proporcionados.

Soporte de montaje en Rack Tornillo

1. Después de unir los soportes con el dispositivo, utilice los tornillos adecuados (no incluidos) para fijar los soportes al rack.

TI-LINK Rack

Conexión

- Puerto Ethernet

Conecte un puerto Ethernet del switch al ordenador con un cable RJ45 como muestra la siguiente figura.

Conecte el conector hembra del cable de alimentación proporcionado dentro del enchufe del dispositivo, y el conector macho en un enchufe de corriente.

Información de seguridad

• Cuando un producto dispone de un interruptor de encendido y apagado, este botón constituye uno de los métodos para apagar el producto. Para aquellos productos que carecen de un botón de apagado y encendido, el único método de apagarlos consiste en desconectar el producto o el adaptador de corriente del enchufe de alimentación. El dispositivo deberá permanecer operativo en todo momento.
• No abra o intente reparar el producto, ya que puede quedar expuesto a un peligro por alto voltaje u otro tipo de riesgos. La apertura de un componente o producto sellado invalidará la garantía. Si necesita reparar el producto, por favor, póngase en contacto con nosotros.
• No utilice este producto cerca del agua.

Garantía limitada para productos de TP-LINK

Sólo para productos que porten la marca TP-LINK.

ESTA GARANTÍA LE CONFIERE DERECHOS LEGALES ESPECÍFICOS, Y ES POSIBLE QUE USTED DISPONGA DE OTROS DERECHOS, LOS CUALES PUEDEN VARIAR SEGÚN EL ESTADO (O SEGÚN EL PAÍS O PROVINCIA).

EN LA MEDIDA QUE LO PERMITA LA JURISDICCIÓN LOCAL, ESTA GARANTÍA Y LOS RECURSOS ESTABLECIDOS EN ELLA SON EXCLUSIVOS EN LUGAR DE CUALQUIER OTRA GARANTÍA, RECURSO Y CONDICIÓN.

TP-LINK garantiza el producto de hardware que porta la marca TP-LINK contenido en la caja original contra defectos en los materiales y mano de obra bajo condiciones normales de uso de acuerdo con las directrices de TP-LINK por un periodo que depende del servicio local desde la fecha original de compra en la tienda por parte del usuario final adquiriente.
