Produkttyp	Ohanterad nätverksswitch
Antal portar	24 portar RJ45 10/100 Mbps
Mått	440 x 180 x 44 mm
Vikt	Cirka 2,0 kg
Strömförsörjning	Extern nätadapter 12 V / 1 A
Huvudfunktioner	Auto MDI/MDIX, flödeskontroll IEEE 802.3x, Store-and-Forward
Nätverksstandarder	IEEE 802.3, 802.3u, 802.3x
Underhåll och rengöring	Rengör med en torr, luddfri trasa. Använd inga vätskor eller aerosoler.
Säkerhet	Öppna inte höljet. Koppla bort före underhåll. Utsätt inte för vatten eller fukt.
Reservdelar och reparerbarhet	Kan inte repareras av användaren. Kontakta TP-Links kundtjänst.
Allmän information	Varumärke: TP-Link, Modell: TL-SF1024M, Tillverkning: Kina

Vanliga frågor - TLSF1024M TP-LINK

Vad gör jag om switchen inte slås på?

Kontrollera att nätadaptern är korrekt ansluten till switchen och ett fungerande eluttag. Prova med en annan strömkabel om möjligt. Kontakta TP-Links support om problemet kvarstår.

Hur ansluter jag switchen till mitt nätverk?

Använd RJ45 Ethernet-kablar för att ansluta dina enheter (PC, router, etc.) till switchportarna. Switchen känner automatiskt av kabeltypen (Auto MDI/MDIX) och förhandlar hastigheten. Ingen konfiguration krävs.

Vilken är den maximala hastigheten för denna switch?

Varje port stöder upp till 100 Mbps i Full Duplex. Switchen arbetar i Store-and-Forward-läge med flödeskontroll för att förhindra dataförluster.

Kan jag använda denna switch för att ansluta en NAS-server?

Ja, switchen passar alla Ethernet-enheter på 10/100 Mbps. För högre hastigheter (1 Gbps), välj en Gigabit-modell.

Hur installerar jag switchen på ett skrivbord?

Placera switchen på en plan och stabil yta. Ta bort skydden från de medföljande gummifötterna och fäst dem i de fyra hörnen på undersidan. Undvik lutande eller instabila ytor.

Hur installerar jag switchen i ett rack?

Fäst de medföljande monteringsvinklarna på varje sida av switchen med de inkluderade skruvarna. Skruva sedan fast switchen i racket med lämpliga bultar (medföljer ej). Kontrollera att racket är stabilt och jordat.

Vad betyder lysdioderna?

Strömindikatorn (Power) lyser grönt fast när enheten är påslagen. För varje port indikerar grönt sken en aktiv länk; blinkande indikerar nätverksaktivitet.

Kräver denna switch konfiguration?

Nej, TL-SF1024M är en ohanterad switch. Den fungerar omedelbart efter påslagning, utan att någon konfiguration behövs.

Hur rengör jag switchen?

Koppla bort strömmen. Använd en mjuk, torr trasa för att torka av ytan. Använd aldrig kemikalier, alkohol eller vatten. Se till att enheten är torr innan du ansluter den igen.

Vad omfattas av garantin?

TP-Link garanterar denna produkt mot material- och tillverkningsfel under den period som anges på förpackningen (vanligtvis 2 till 5 år). Garantin täcker inte skador orsakade av felaktig användning eller obehörig modifiering. Spara köpbeviset.

BRUKSANVISNING TLSF1024M TP-LINK

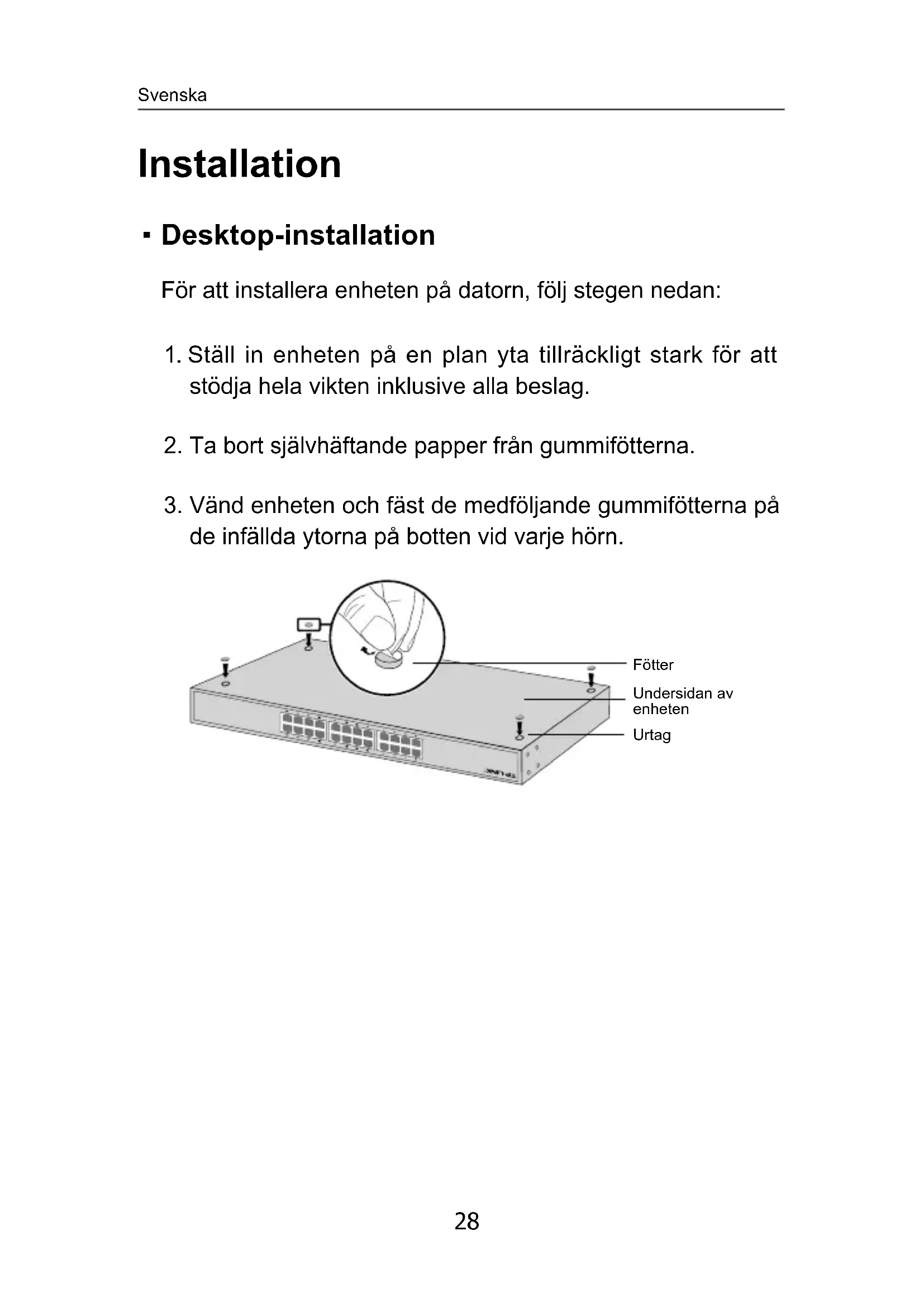

För att installera enheten på datorn, följ stegen nedan:

1. Ställ in enheten på en plan yta tillräckligt stark för att stödja hela vikten inklusive alla beslag.
2. Ta bort självhäftande papper från gummifötterna.
3. Vänd enheten och fäst de medföljande gummifötterna på de infällda ytorna på botten vid varje hörn.

Fötter Undersidan av enheten Urtag

- Rackinstallation

För att installera enheten i ett rack, följ instruktionerna nedan:

1. Kontrollera jordning och stabiliteten av racket.

2. Fäst de medföljande rackmonteringsfästena på vardera sidan av enheten med medföljande skruvar.

Rackmonteringsfäste Skruvar

1. Efter att konsolerna är fästade i enheten använd lämpliga skruvar (medföljer ej) för att låsa fästena till racket.

TDM-Link Rack

Anslutning

- Ethernet-port

Anslut en Ethernet-port av övergången till datorn med RJ45-kabel som följande bild visas.

RJ45-kabel

- Ström på

Anslut honkontakten av den medföljande nätsladden i eluttaget på enheten, och han-kontakten i ett eluttag.

• Om en produkt har en strömbrytare (power on/off) är det ett av sätten att stänga av produkten. Produkter som inte har strömbrytare kan enbart stängas av genom att koppla från produkten eller nätadaptern från strömkällan. Den frånkopplade enheten ska fortsätta vara driftsklar.
• Försök inte öppna produkten eller utföra service på den, det kan utsätta dig för farlig spänning eller andra risker. Att öppna en försluten komponent eller produkt upphäver garantin. Kontakta oss för service.
• Använd inte produkten nära vatten.

TP-LINK begränsad produktgaranti

Enbart för produkter av märket TP-LINK.

DEN HÄR GARANTIN GER DIG SPECIFIKA FORMELLA RÄTTIGHETER OCH DU KAN HA ANDRA RÄTTIGHETER SOM VARIERAR FRÅN LAND TILL LAND (ELLER STAT ELLER PROVINS).

I DEN OMFATTNING SOM LOKALA LAGAR TILLÅTER ÄR DENNA GARANTI OCH GOTTGÖRANDEN EXKLUSIVA OCH I STÄLLET FÖR ALLA ANDRA GARANTIER, GOTTGÖRANDEN OCH VILLKOR.

TP-LINK garanterar maskinvara av märket TP-LINK i sin originalförpackning mot defekter i material eller sammansättning vid normal användning enligt TP-LINKs riktlinjer och under en period beroende på lokal underhållsservice baserat från ursprungliga inköpsdatumet för slutanvändaren.
