TLSF1024M - Schalter TP-LINK - Kostenlose Bedienungsanleitung

Produkttyp	Ungemanagter Netzwerk-Switch
Anzahl der Ports	24 RJ45-Ports 10/100 Mbps
Abmessungen	440 x 180 x 44 mm
Gewicht	ca. 2,0 kg
Stromversorgung	Externes Netzteil 12 V / 1 A
Hauptfunktionen	Auto MDI/MDIX, Flusskontrolle IEEE 802.3x, Store-and-Forward
Netzwerkstandards	IEEE 802.3, 802.3u, 802.3x
Wartung und Reinigung	Mit einem trockenen, fusselfreien Tuch reinigen. Keine Flüssigkeiten oder Aerosole verwenden.
Sicherheit	Gehäuse nicht öffnen. Vor der Wartung vom Netz trennen. Nicht Wasser oder Feuchtigkeit aussetzen.
Ersatzteile und Reparierbarkeit	Nicht vom Benutzer reparierbar. Kontaktieren Sie den TP-Link Kundendienst.
Allgemeine Informationen	Marke: TP-Link, Modell: TL-SF1024M, Herstellung: China

Häufig gestellte Fragen - TLSF1024M TP-LINK

Was tun, wenn sich der Switch nicht einschaltet?

Überprüfen Sie, ob das Netzteil richtig am Switch und an einer funktionierenden Steckdose angeschlossen ist. Testen Sie gegebenenfalls ein anderes Netzkabel. Wenn das Problem weiterhin besteht, wenden Sie sich an den TP-Link-Support.

Wie verbinde ich den Switch mit meinem Netzwerk?

Verwenden Sie RJ45-Ethernet-Kabel, um Ihre Geräte (PC, Router usw.) mit den Ports des Switches zu verbinden. Der Switch erkennt automatisch den Kabeltyp (Auto MDI/MDIX) und handelt die Geschwindigkeit aus. Es ist keine Konfiguration erforderlich.

Was ist die maximale Geschwindigkeit dieses Switches?

Jeder Port unterstützt bis zu 100 Mbit/s im Vollduplex. Der Switch arbeitet im Store-and-Forward-Modus mit Flusskontrolle, um Datenverluste zu vermeiden.

Kann ich diesen Switch für einen NAS-Server verwenden?

Ja, der Switch ist für jedes Ethernet-Gerät mit 10/100 Mbit/s geeignet. Für höhere Geschwindigkeiten (1 Gbit/s) wählen Sie ein Gigabit-Modell.

Wie installiere ich den Switch auf einem Schreibtisch?

Stellen Sie den Switch auf eine ebene und stabile Oberfläche. Entfernen Sie die Schutzfolien der mitgelieferten Gummifüße und befestigen Sie sie an den vier Ecken der Unterseite. Vermeiden Sie geneigte oder instabile Oberflächen.

Wie installiere ich den Switch in einem Rack?

Befestigen Sie die mitgelieferten Montagewinkel mit den enthaltenen Schrauben an jeder Seite des Switches. Schrauben Sie dann den Switch mit geeigneten Bolzen (nicht im Lieferumfang) in das Rack. Stellen Sie sicher, dass das Rack stabil und geerdet ist.

Was bedeuten die Leuchtanzeigen?

Die Power-LED leuchtet dauerhaft grün, wenn das Gerät eingeschaltet ist. Bei jedem Port zeigt eine grüne LED eine aktive Verbindung an; Blinken zeigt Netzwerkaktivität an.

Benötigt dieser Switch eine Konfiguration?

Nein, der TL-SF1024M ist ein unmanaged Switch. Er funktioniert sofort nach dem Einschalten ohne Konfiguration.

Wie reinige ich den Switch?

Trennen Sie das Gerät vom Netz. Wischen Sie die Oberfläche mit einem weichen, trockenen Tuch ab. Verwenden Sie niemals Chemikalien, Alkohol oder Wasser. Stellen Sie sicher, dass das Gerät trocken ist, bevor Sie es wieder anschließen.

Was deckt die Garantie ab?

TP-Link garantiert dieses Produkt für den auf der Verpackung angegebenen Zeitraum (in der Regel 2 bis 5 Jahre) gegen Material- und Verarbeitungsfehler. Die Garantie deckt keine Schäden durch unsachgemäße Verwendung oder unbefugte Änderungen ab. Bewahren Sie den Kaufbeleg auf.

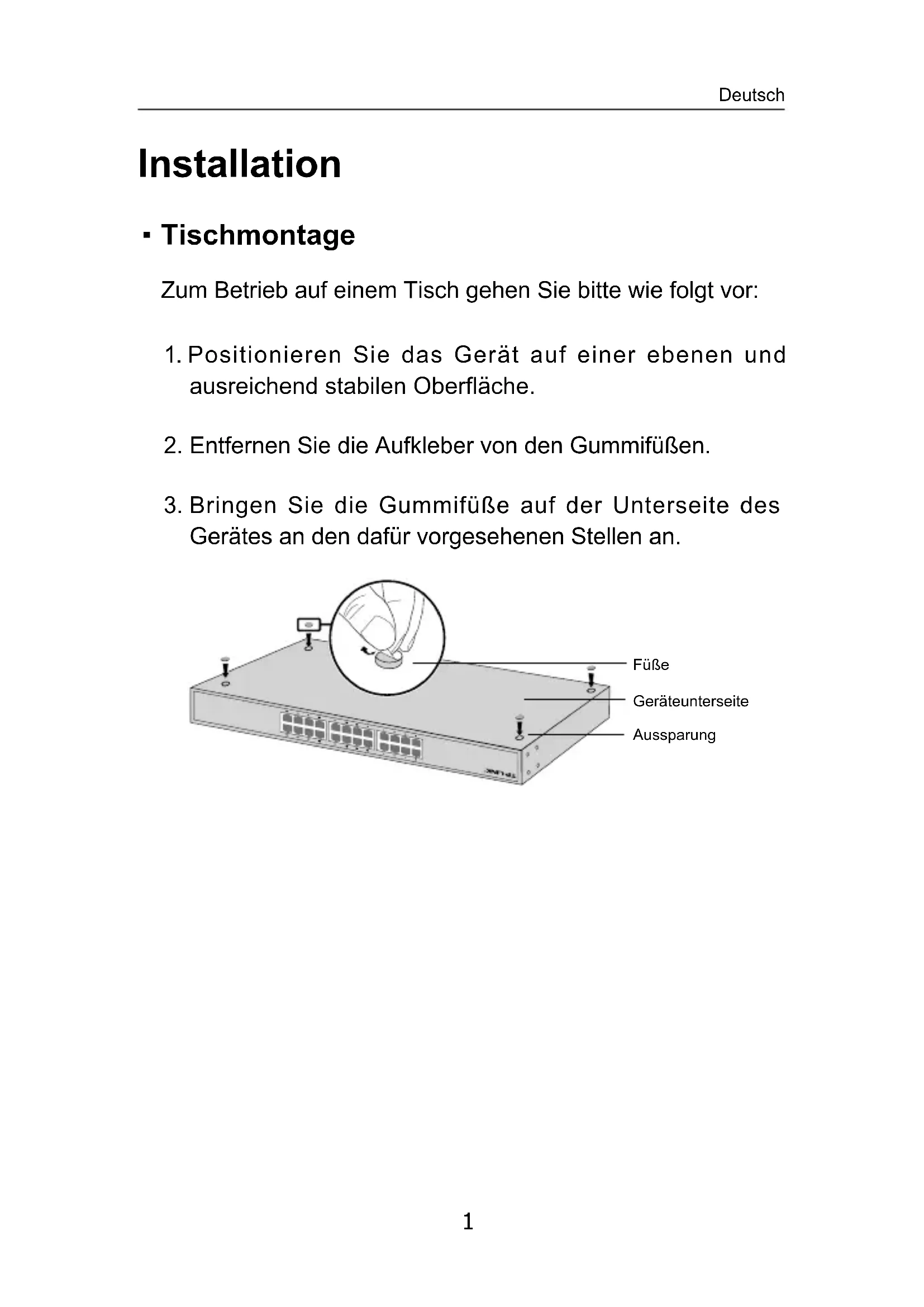

BEDIENUNGSANLEITUNG TLSF1024M TP-LINK

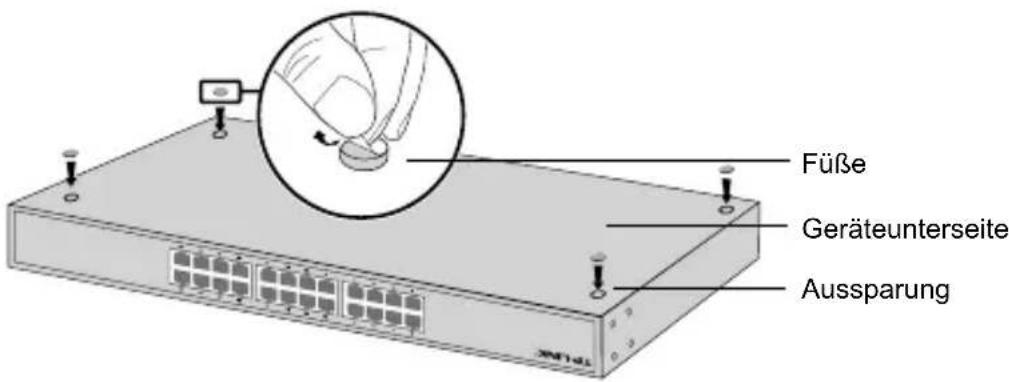

Zum Betrieb auf einem Tisch gehen Sie bitte wie folgt vor:

1. Positionieren Sie das Gerät auf einer ebenen und ausreichend stabilen Oberfläche.
2. Entfernen Sie die Aufkleber von den Gummifüßen.
3. Bringen Sie die Gummifüße auf der Unterseite des Gerätes an den dafür vorgesehenen Stellen an.

Füße Geräteunterseite Aussparung

- Rackmontage

Zum Betrieb in einem Rack folgen Sie bitte diesen Anweisungen:

1. Stellen Sie sicher, dass Ihr Rack geerdet und ausreichend stabil ist.

2. Bringen Sie das mitgelieferte Rackmontagekit mit den Schrauben an den vorgesehenen Stellen an.

Rackmontagekit Schraube

1. Nachdem das Rackmontagekit angebracht wurde, fixieren Sie dies in Ihrem Rack (Schrauben hierfür befinden sich nicht im Lieferumfang).

TPLINK Rack

Verbindung

- Ethernet-Port

Verbinden Sie einen Ethernet-Port des Switches mittels eines RJ45-Kabels mit Ihrem Computer, wie im Bild gezeigt.

Verbinden Sie das mitgelieferte Netzkabel mit dem Switch und einer spannungsführenden Steckdose.

• Hat ein Produkt eine POWER-Taste, kann das Gerät damit komplett abgeschaltet werden. Produkte ohne POWER-Taste können einzig und allein durch Trennen des Spannungsadapters komplett ausgeschaltet werden. Das von der Spannungsversorgung getrennte Gerät behält jedoch seine Konfiguration.
• Öffnen Sie dieses Produkt nicht und versuchen Sie nicht, es zu warten oder zu reparieren. Sie könnten Spannungsschlägen oder anderen Gefahren ausgesetzt sein. Das Entfernen oder Beschädigen eines Siegels lässt die Garantie erlöschen. Bitte wenden Sie sich an uns, wenn Ihr Gerät defekt ist.
• Betreiben Sie dieses Produkt nicht in der Nähe von Wasser.

Eingeschränkte Produktgarantie von TP-LINK

Nur für Original-TP-LINK-Produkte.

DIESE GARANTIE VERLEIHT IHNEN BESTIMMTE RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-LINK garantiert für einen einwandfreien Zustand von originalverpackten TP-LINK-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt.
