Tipo di prodotto	Switch di rete non gestito
Numero di porte	24 porte RJ45 10/100 Mbps
Dimensioni	440 x 180 x 44 mm
Peso	Circa 2.0 kg
Alimentazione	Alimentatore esterno 12 V / 1 A
Funzioni principali	Auto MDI/MDIX, controllo di flusso IEEE 802.3x, Store-and-Forward
Standard di rete	IEEE 802.3, 802.3u, 802.3x
Manutenzione e pulizia	Pulire con un panno asciutto e non abrasivo. Non utilizzare liquidi o aerosol.
Sicurezza	Non aprire l'involucro. Scollegare prima della manutenzione. Non esporre ad acqua o umidità.
Ricambi e riparabilità	Non riparabile dall'utente. Contattare il servizio post-vendita TP-Link.
Informazioni generali	Marca: TP-Link, Modello: TL-SF1024M, Produzione: Cina

Domande frequenti - TLSF1024M TP-LINK

Cosa fare se lo switch non si accende?

Verificare che l'alimentatore sia correttamente collegato allo switch e a una presa elettrica funzionante. Provare con un altro cavo di alimentazione, se possibile. Se il problema persiste, contattare l'assistenza TP-Link.

Come collegare lo switch alla mia rete?

Utilizzare cavi Ethernet RJ45 per collegare i dispositivi (PC, router, ecc.) alle porte dello switch. Lo switch rileva automaticamente il tipo di cavo (Auto MDI/MDIX) e negozia la velocità. Non è necessaria alcuna configurazione.

Qual è la velocità massima di questo switch?

Ogni porta supporta fino a 100 Mbps in Full Duplex. Lo switch funziona in modalità Store-and-Forward con controllo di flusso per evitare perdite di dati.

Posso usare questo switch per collegare un server NAS?

Sì, lo switch è adatto a qualsiasi dispositivo Ethernet 10/100 Mbps. Per velocità superiori (1 Gbps), scegliere un modello Gigabit.

Come installare lo switch su un tavolo?

Posizionare lo switch su una superficie piana e stabile. Rimuovere le protezioni dei piedini in gomma forniti e fissarli ai quattro angoli inferiori. Evitare superfici inclinate o instabili.

Come installare lo switch in un rack?

Fissare le staffe di montaggio fornite su ciascun lato dello switch con le viti incluse. Quindi avvitare lo switch nel rack utilizzando bulloni adatti (non forniti). Assicurarsi che il rack sia stabile e messo a terra.

Cosa significano i LED?

Il LED di alimentazione (Power) è verde fisso quando l'apparecchio è acceso. Per ogni porta, il LED verde indica un collegamento attivo; il lampeggio indica attività di rete.

Questo switch richiede configurazione?

No, il TL-SF1024M è uno switch non gestito. Funziona immediatamente dopo l'accensione, senza necessità di configurazione.

Come pulire lo switch?

Scollegare l'alimentazione. Utilizzare un panno morbido e asciutto per pulire la superficie. Non utilizzare mai prodotti chimici, alcol o acqua. Assicurarsi che l'apparecchio sia asciutto prima di ricollegarlo.

Qual è la copertura della garanzia?

TP-Link garantisce questo prodotto contro difetti di materiale e fabbricazione per il periodo indicato sulla confezione (di solito da 2 a 5 anni). La garanzia non copre danni causati da uso improprio o modifiche non autorizzate. Conservare la prova d'acquisto.

MANUALE UTENTE TLSF1024M TP-LINK

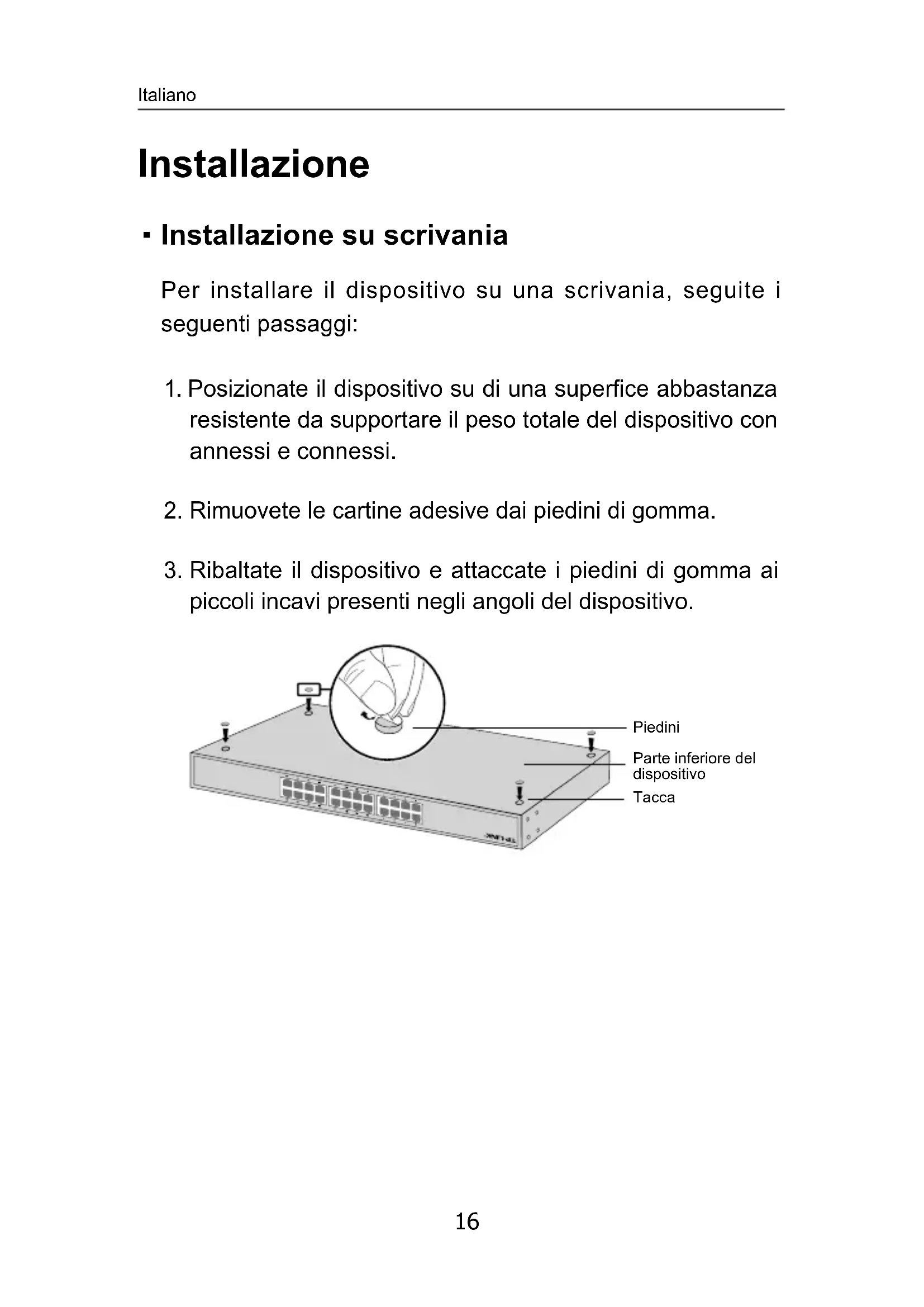

- Installazione su scrivania

Per installare il dispositivo su una scrivania, seguite i seguenti passaggi:

1. Posizionate il dispositivo su di una superfice abbastanza resistente da supportare il peso totale del dispositivo con annessi e connessi.
2. Rimuovete le cartine adesive dai piedini di gomma.
3. Ribaltate il dispositivo e attaccate i piedini di gomma ai piccoli incavi presenti negli angoli del dispositivo.

Piedini Parte inferiore del dispositivo Tacca

- Installazione a rack

Per installare il dispositivo a rack, seguite le istruzione di seguito indicate:

1. Verificate la messa a terra e la stabilità del rack.
2. Montate, tramite le relative viti, le staffe per il montaggio a rack su ogni lato del dispositivo.

Staffe per il montaggio a rack Vite

1. Dopo che sono state montate le staffe sul dispositivo, usate altre viti (non incluse) per installare il dispositivo a rack.

TIP LINK Rack

Connessione

- Porta Ethernet

Collegate una porta Ethernet dello switch al computer mediante un cavo RJ45 come mostrato nella seguente illustrazione.

Cavo RJ45

- Accensione

Inserite il connettore femmina del cavo d'alimentazione nel connettore di alimentazione del dispositivo e il connettore maschio in una presa elettrica.

Informazioni sulla sicurezza:

• Se il prodotto ha un pulsante ON/OFF, utilizzare il pulsante per spegnerlo ed accenderlo. Alcuni prodotti progettati per essere sempre operativi non ha pulsante ON/OFF: in questo caso agire direttamente sull'alimentatore..
• Non aprire il prodotto o tentare di ripararlo, rischio di shock ad alta tensione. L'apertura di un componente sigillato o prodotto annulla la garanzia.
• Mantenere lontano dall'acqua.

Garanzia

Esclusivamente per prodotti marchiati TP-LINK.

LA PRESENTE GARANZIA CONFERISCE SPECIFICI DIRITTI LEGALI, IN AGGIUNTA AI DIRITTI PREVISTI DALLA LOCALE LEGISLAZIONE.

NEI LIMITI CONSENTITI DALLA LEGGE, LA PRESENTE GARANZIA ED I RIMEDI INDICATI SONO ESCLUSIVI ED IN LUOGO A TUTTE LE ALTRE GARANZIE, RIMEDI E CONDIZIONI.

TP-LINK garantisce i soli prodotti hardware marchiati TP-LINK venduti nella rispettiva confezione originale non compromessa ed utilizzati secondo le linee guida illustrate: Il periodo di tempo di validità della garanzia, nel rispetto delle normative vigenti, vale a partire dalla data riportata sulla prova d'acquisto da parte dell'utente finale.
