Tipo de producto	Conmutador de red no administrado
Marca	TP-Link
Modelo	TL-SG105
Número de puertos	5 puertos RJ45 10/100/1000 Mbps
Carcasa	Metal
Dimensiones (L x P x H)	100 x 98 x 25 mm
Peso	200 g
Alimentación	Adaptador de corriente externo 5 V CC, 0,6 A
Consumo eléctrico	3,5 W máx.
Temperatura de funcionamiento	0 °C a 40 °C
Humedad de funcionamiento	10 % a 90 % HR sin condensación
Funciones principales	Auto-MDI/MDIX, control de flujo 802.3x, QoS 802.1p, aislamiento de difusión, detección de cable
Indicadores LED	Alimentación, enlace/actividad por puerto
Instalación	Sobre escritorio o en rack (kit de montaje incluido)
Mantenimiento y limpieza	Desconectar el aparato, limpiar con un paño suave y seco
Seguridad	No exponer al agua, no abrir la carcasa
Piezas de repuesto y reparabilidad	Adaptador de corriente disponible; aparato no reparable por el usuario
Garantía	Garantía limitada TP-Link (consultar el embalaje)
Información general	Conforme a las normas IEEE 802.3, 802.3u, 802.3ab, 802.3x

Preguntas frecuentes - TLSG105 TP-LINK

¿Cómo instalar el switch TL-SG105?

Coloque el switch sobre una superficie plana o fije las escuadras de montaje para instalación en rack. Conecte los cables Ethernet a los puertos RJ45, luego enchufe el adaptador de corriente.

¿El switch necesita configuración?

No, el TL-SG105 es un conmutador no administrado: funciona inmediatamente después de encenderlo, sin configuración.

¿Qué significan los indicadores LED?

El indicador de alimentación verde indica que el switch está encendido. Cada puerto tiene un indicador verde que se enciende cuando un dispositivo está conectado y parpadea durante el tráfico de red.

¿Puedo usar el switch con cables Cat5, Cat5e o Cat6?

Sí, el switch admite cables Cat5, Cat5e y Cat6 para velocidades de hasta 1000 Mbps.

¿Cómo restablecer el switch de fábrica?

El TL-SG105 no tiene botón de reinicio porque no es administrado. Siempre está por defecto.

¿Cuál es el consumo eléctrico máximo?

El consumo máximo es de aproximadamente 3,5 vatios.

¿Se puede montar el switch en rack?

Sí, el switch viene con escuadras de montaje para instalación en un rack estándar de 19 pulgadas.

¿Cuáles son las garantías de este producto?

TP-Link ofrece una garantía limitada contra defectos de materiales y fabricación. La duración exacta se indica en el embalaje del producto.

¿Puedo conectar dispositivos a diferentes velocidades?

Sí, cada puerto negocia automáticamente la mejor velocidad (10, 100 o 1000 Mbps) gracias a la función Auto-Negociación.

¿El switch admite control de flujo?

Sí, admite control de flujo IEEE 802.3x para conexiones full-duplex.

MANUAL DE USUARIO TLSG105 TP-LINK

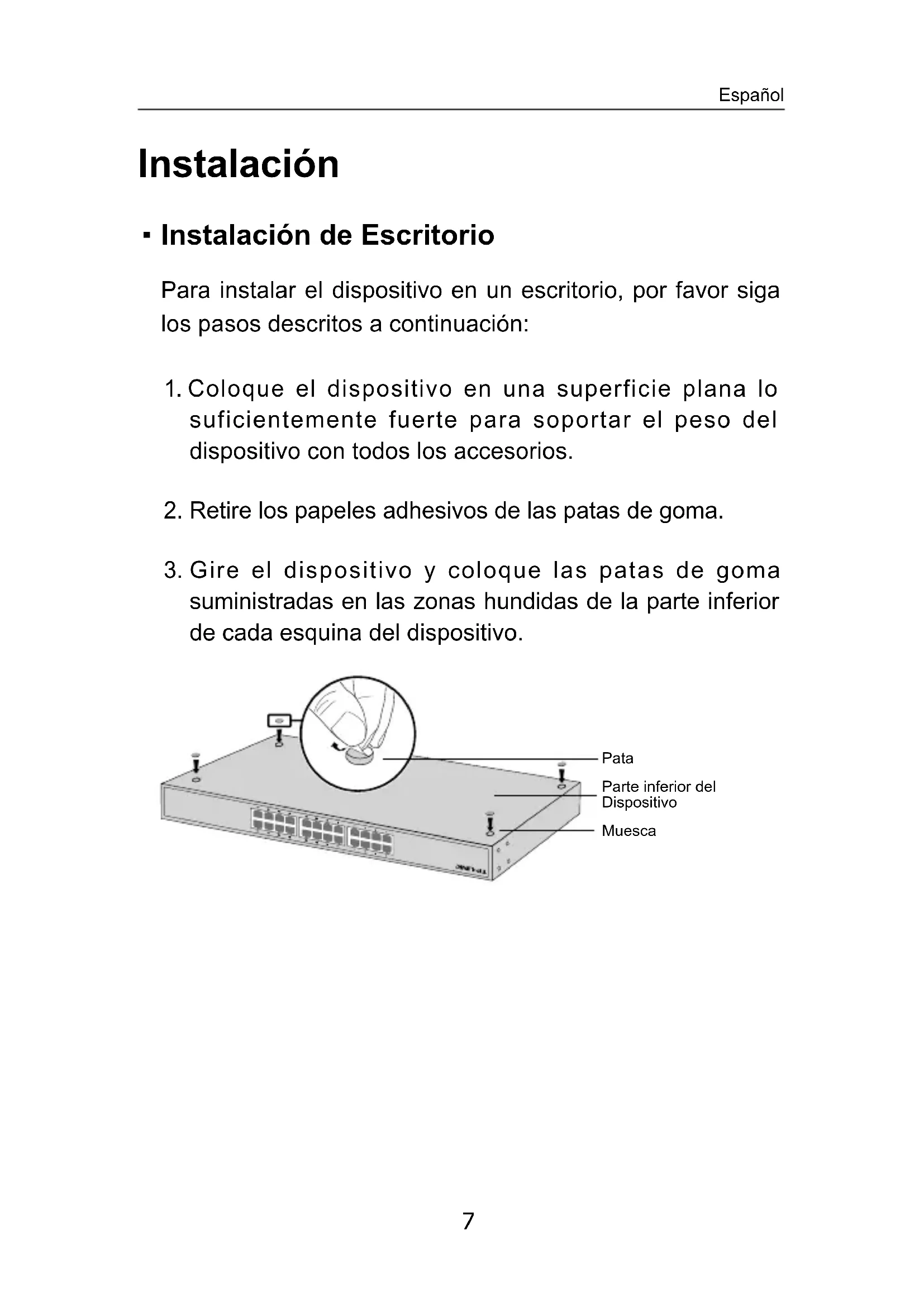

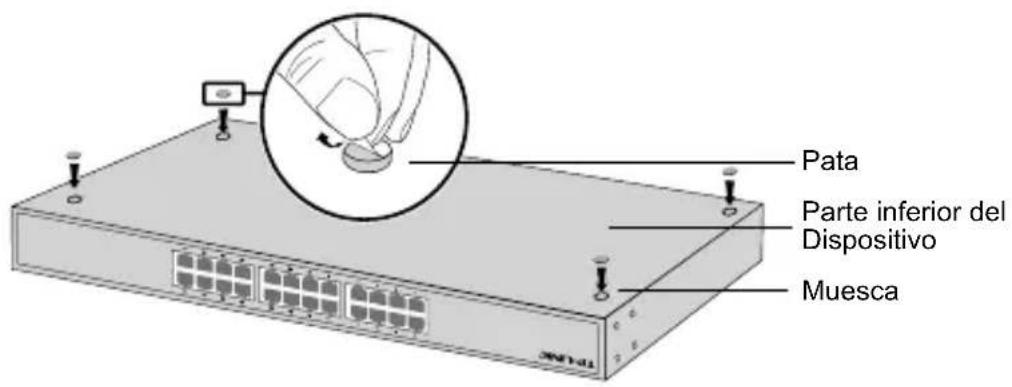

- Instalación de Escritorio

Para instalar el dispositivo en un escritorio, por favor sigallos pasos descriritos a continuación:

1. Coloque el dispositivo en una superficie plana lo suficientemente fuerte para soportar el peso del dispositivo con todos los accesorios.
2. Retire los papeles adhesivos de las patas de goma.
3. Gire el dispositivo y Coloque las patas de goma suministradas en las zonas=hundidas de la parte inferior de cada equna del dispositivo.

- Instalación en Rack

Para instalar el dispositivo en un rack, siga las instrucciones descritas a continuación:

1. Compruebe la superficie y estabilidad del rack.
2. Fije los soportes de montaje en rack suministrados en cada bajo del dispositalo con los tornillos proportionados.

1. Después de unir los soportes con el dispositivo, utiliselos tornillosADEcuados (no incluidos) para fazer los soportes al rack.

Conexión

- Puerto Ethernet

Conecte un puerto Ethernet del switch al ordinador con un cable RJ45 como muestra la?sigaute figura.

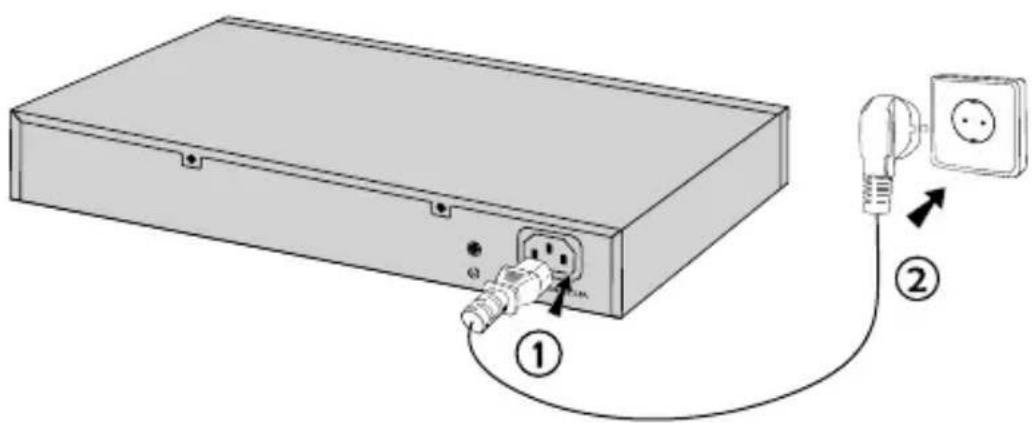

- Encender

Conecte el conductor hembra del cable de alimentacion proportionado dentro del enchufe del dispositivo, y el conductor macho en un enchufe de corriente.

Eykataσtaσn

Información de seguridad

• Cuando un producto dispone de un interruptor de encendido y apagado, este botón constituya uno de los métodos para apagar el producto. Para aquellos productos que carecen de un botón de apagado y encendido, el únicamente de apagarlos consiste en desconectar el producto o el adaptorder de corriente del enchufe de alimentación. El dispositivo deben permanecer operativo en todo momento.
• No abra o intente reparar el producto, ya que pueda quedar expuesto a un peligro por alto voltaje u othero tipo de riesgos. La aperture de un componente o producto sellado invalidará la garantía. Si necesita reparar el producto, por favor, póngase en contacto con nosotros.
• No utilise este producto cerca del agua.

Garantía limitada para produits de TP-LINK

Sólo para produits que porten la marca TP-LINK.

ESTA GARANTIA LE CONFIERE DERECHOS LEGALES ESPECIFICOS, Y ES POSIBLE QUE USTED DISPONGA DE OTROS DERECHOS, LOS CUALES PUEDEN VARIAR SEGUN EL ESTADO (O SEGUN EL PAís O PROVINCE).

EN LA MEDIDA QUE LO PERMITA LA JURISDICION LOCAL, ESTA GARANTIA Y LOS RECURSOS ESTABLECIDOS EN ELLA SON EXCLUSIVOs EN LUGAR DE CUALQUIER OTRA GARANTIA, RECURSO Y CONDICION.

TP-LINK garantiza el producto de hardware que porta lamarca TP-LINK contenido en la caja original contra defectos en los materiales y mano desuma bajo conditiones normales de uso de acuerdo con las direcrices de TPLINK por un periodo que depende del serviceo local desde la fecha original de compra en la tienda por parte del usuario final adquiriente.
