Tipo di prodotto	Switch di rete non gestito
Marca	TP-Link
Modello	TL-SG105
Numero di porte	5 porte RJ45 10/100/1000 Mbps
Custodia	Metallo
Dimensioni (L x P x A)	100 x 98 x 25 mm
Peso	200 g
Alimentazione	Adattatore di alimentazione esterno 5 V CC, 0,6 A
Consumo elettrico	3,5 W max
Temperatura di funzionamento	da 0 °C a 40 °C
Umidità di funzionamento	dal 10% al 90% UR senza condensa
Funzioni principali	Auto-MDI/MDIX, controllo di flusso 802.3x, QoS 802.1p, isolamento di broadcast, rilevamento cavo
LED indicatori	Alimentazione, collegamento/attività per porta
Installazione	Su scrivania o in rack (kit di montaggio incluso)
Manutenzione e pulizia	Scollegare il dispositivo, pulire con un panno morbido e asciutto
Sicurezza	Non esporre all'acqua, non aprire la custodia
Pezzi di ricambio e riparabilità	Adattatore di alimentazione disponibile; dispositivo non riparabile dall'utente
Garanzia	Garanzia limitata TP-Link (consultare la confezione)
Informazioni generali	Conforme agli standard IEEE 802.3, 802.3u, 802.3ab, 802.3x

Domande frequenti - TLSG105 TP-LINK

Come installare lo switch TL-SG105?

Posizionare lo switch su una superficie piana o fissare le staffe di montaggio per l'installazione su rack. Collegare i cavi Ethernet alle porte RJ45, quindi collegare l'adattatore di alimentazione.

Lo switch richiede una configurazione?

No, il TL-SG105 è uno switch non gestito: funziona immediatamente dopo l'accensione, senza configurazione.

Cosa significano i LED?

Il LED di alimentazione verde indica che lo switch è acceso. Ogni porta ha un LED verde che si accende quando un dispositivo è collegato e lampeggia durante il traffico di rete.

Posso usare lo switch con cavi Cat5, Cat5e o Cat6?

Sì, lo switch supporta cavi Cat5, Cat5e e Cat6 per velocità fino a 1000 Mbps.

Come ripristinare lo switch alle impostazioni di fabbrica?

Il TL-SG105 non ha un pulsante di reset perché è non gestito. È sempre in modalità predefinita.

Qual è il consumo elettrico massimo?

Il consumo massimo è di circa 3,5 watt.

Lo switch può essere montato su rack?

Sì, lo switch viene fornito con staffe di montaggio per l'installazione in un rack standard da 19 pollici.

Quali sono le garanzie su questo prodotto?

TP-Link offre una garanzia limitata contro difetti materiali e di fabbricazione. La durata esatta è indicata sulla confezione del prodotto.

Posso collegare dispositivi a diverse velocità?

Sì, ogni porta negozia automaticamente la velocità migliore (10, 100 o 1000 Mbps) grazie alla funzione Auto-Negoziazione.

Lo switch supporta il controllo di flusso?

Sì, supporta il controllo di flusso IEEE 802.3x per connessioni full-duplex.

MANUALE UTENTE TLSG105 TP-LINK

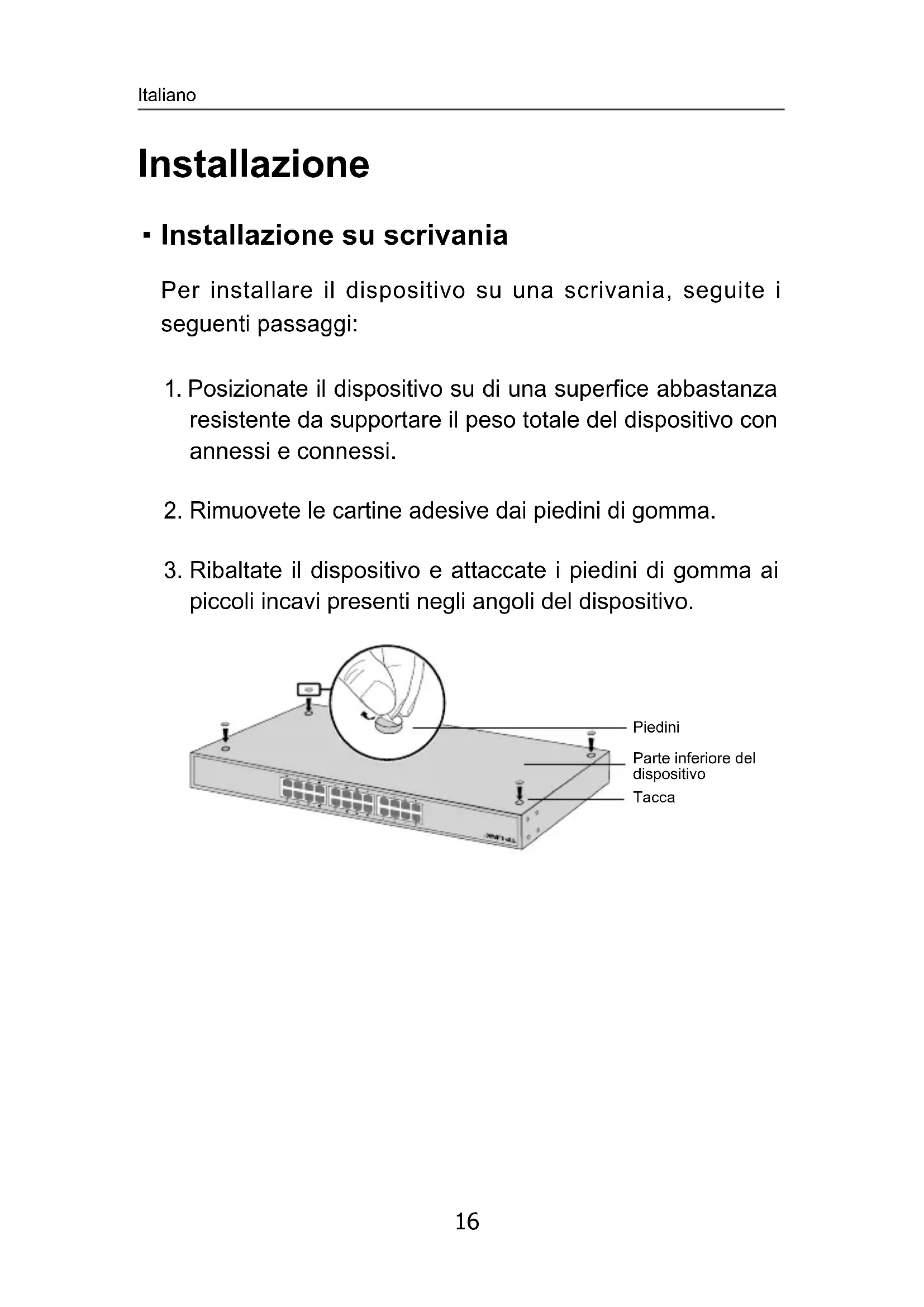

- Installazione su scrivania

Per installare il dispositivo su una scrivania, seguite i seguenti passaggi:

1. Posizione il dispositivo su di una superfice abbastanza resistente da supportare il peso totale del dispositivo con annessi e connessi.
2. Rimuovete le cartine adesive dai piedini di gomma.
3. Ribaltate il dispositivo e attaccate i piedini di gomma ai piccoli incavi presenti negli angoli del dispositivo.

- Installazione a rack

Per installare il dispositivo a rack, seguite le istruzione di seguito indicate:

1. Verificate la messa a terra e la stabilità del rack.
2. Montate, tramite le relative viti, le staffe per il montaggio a rack su agli lato del disposativo.

1. Dopo che sono state montate le staffe sul disposativo, usate及其他 viti (non incluse) per installare il disposativo a rack.

Connessione

- Porta Ethernet

Collegate una porta Ethernet dello switch al computer mediante un cavo RJ45 come migliorato nella seguente illustrazione.

- Accensione

Inserite il connettore femmina del cavo d'alimentazione nel connettore di alimentazione del dispositivo e il connettore maschio in una presa elettrica.

InstALAÇÃO

Informazioni sulla sicurezza:

• Se il prodotto ha un pulsante ON/OFF, utilizzato il pulsante per spegnerlo ed accenderlo. Alcuni prodotti progettati per essere sempre operativi non ha pulsante ON/OFF: in quello caso agire direttamente sull'alimentatore..
• Non aprire il prodotto o tentare di ripararlo, rischio di shock ad alta tensione. L'apertura di un componente sigillato o prodotto annulla la garanzia.
• Mantenere lontano dall'acqua.

Garanzia

Esclusivamente per prodotti marchiati TP-LINK.

LA PRESENTE GARANZIA CONFERISCE SPECIFICI DIRITTI LEGALI, IN AGGIUNTA AI DIRITTI PREVISTI DALLA LOCALE LEGISLAZIONE.

NEI LIMITI CONSENTITI DALLA LEGGE, LA PRESENTE GARANZIA ED I RIMEDI INDICATI SONO ESCLUSIVI ED IN LUOGO A TUTTE LE ALTRE GARANZIE, RIMEDI E CONDIZIONI.

TP-LINK garantisce i soli prodotti hardware marchiati TP-LINK venduti nella rispettova confezione originale non compromessa ed utilizzati secondo le linee guida illustrate: Il periodo di tempo di validità della garanzia, nel rispetto delle normative vigenti, vale a partire alla data riportata sulla prova d'acquisto da parte dell'utente finale.

Portugues
