TLSG105 - Strömbrytare TP-LINK - Gratis bruksanvisning och manual

Produkttyp	Ohanterad nätverksswitch
Märke	TP-Link
Modell	TL-SG105
Antal portar	5 portar RJ45 10/100/1000 Mbps
Hölje	Metall
Mått (L x B x H)	100 x 98 x 25 mm
Vikt	200 g
Strömförsörjning	Extern nätadapter 5 V DC, 0,6 A
Strömförbrukning	3,5 W max
Driftstemperatur	0 °C till 40 °C
Driftsfuktighet	10 % till 90 % RF utan kondensering
Huvudfunktioner	Auto-MDI/MDIX, flödeskontroll 802.3x, QoS 802.1p, broadcastisolering, kabeldetektering
LED-indikatorer	Ström, länk/aktivitet per port
Installation	På skrivbord eller i rack (monteringssats ingår)
Underhåll och rengöring	Koppla bort enheten, rengör med en mjuk, torr trasa
Säkerhet	Utsätt inte för vatten, öppna inte höljet
Reservdelar och reparerbarhet	Nätadapter finns tillgänglig; enheten är inte användarreparerbar
Garanti	TP-Links begränsade garanti (se förpackningen)
Allmän information	Överensstämmer med IEEE 802.3, 802.3u, 802.3ab, 802.3x-standarder

Vanliga frågor - TLSG105 TP-LINK

Hur installerar jag switchen TL-SG105?

Placera switchen på en plan yta eller fäst monteringsvinklarna för rackinstallation. Anslut Ethernetkablarna till RJ45-portarna och anslut sedan nätadaptern.

Behöver switchen konfigureras?

Nej, TL-SG105 är en ohanterad switch: den fungerar omedelbart efter strömtillförsel, utan konfiguration.

Vad betyder LED-indikatorerna?

Den gröna strömindikatorn visar att switchen är påslagen. Varje port har en grön indikator som lyser när en enhet är ansluten och blinkar vid nätverkstrafik.

Kan jag använda switchen med Cat5-, Cat5e- eller Cat6-kablar?

Ja, switchen stöder kablar Cat5, Cat5e och Cat6 för hastigheter upp till 1000 Mbps.

Hur återställer jag switchen till fabriksinställningarna?

TL-SG105 har ingen återställningsknapp eftersom den är ohanterad. Den är alltid i standardläge.

Vad är den maximala strömförbrukningen?

Den maximala förbrukningen är cirka 3,5 watt.

Kan switchen monteras i rack?

Ja, switchen levereras med monteringsvinklar för installation i ett standard 19-tums rack.

Vilka garantier gäller för denna produkt?

TP-Link erbjuder en begränsad garanti mot material- och tillverkningsfel. Den exakta varaktigheten anges på produktförpackningen.

Kan jag ansluta enheter med olika hastigheter?

Ja, varje port förhandlar automatiskt fram bästa hastigheten (10, 100 eller 1000 Mbps) med hjälp av funktionen Auto-förhandling.

Stöder switchen flödeskontroll?

Ja, den stöder flödeskontroll IEEE 802.3x för full-duplex-anslutningar.

BRUKSANVISNING TLSG105 TP-LINK

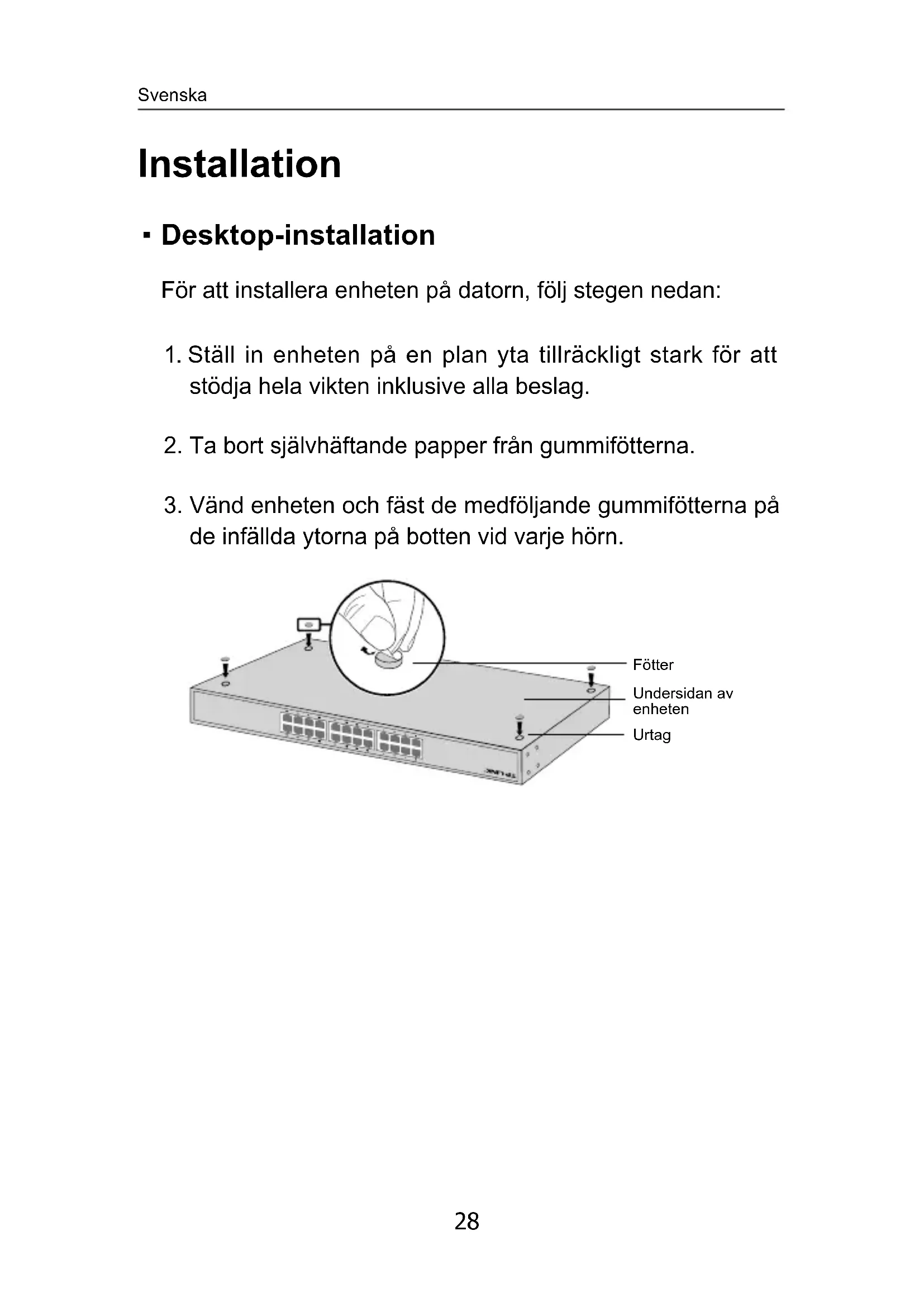

1. Ställ in,enhetenpàn en plan yta tillrackligt starkfor att stödja hela vikten inklusive alla beslag.
2. Ta bort självaftande papper fran gummifötterna.
3. Vänd,enheten och faspf de medfoljande gummifotterna pa de infällda ytorna pa botten vid varje horn.

- Rackinstallation

For att installerera encheten i ett rack, folj instruktionerna nedan:

1. Kontrollera jordning och stabiliteten av racket.
2. Fäst de medfoljande rackmonteringsfästena på vardera sidan av,enheten med medfoljande skruvar.

1. After att konsolerna ar fästade i encheten använd lámpliga skruvar (medfoljer ej) for att lasa fästena till racket.

Anslutning

- Ethernet-port

Anslut en Ethernet-port av overgangen till datorn med RJ45-kabel som foljande bild visas.

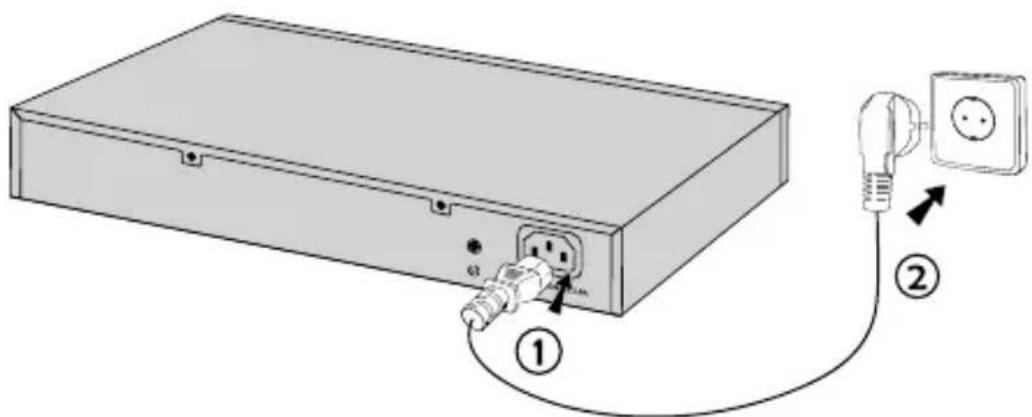

- Ström på

Anslut honkontakten av den medfoljande natsladden i eluttaget på encheten, och han-kontakten i ett eluttag.

Montering

- Skrivebordsmontering

• Om en produit har en strömbrytare (power on/off) är det att av satten att stänga av produits. Produktter som inte har strömbrytare kan enbart stängas av genom att koppla是从 produit eller natadaptern From strömkällan. Den frankopplade encheten ska fortssätta vara driftsklar.
• Försök inte öppnaprodukten eller utföra service på den, det kan utsätta dig für farlig spanning aller andra risker. Att öppna en förluten component aller produit upphäver garantin. Kontakta oss für service.
• Använd inteprodukten nara vatten.

TP-LINK begränsadprodukgaranti

Enbart forprodukter av market TP-LINK.

DEN HÄR GARANTIN GER DIG SPECIFKA FORMELLA RÄTTIGHETER OCH DU KAN HA ANDRA RÄTTIGHETER SOM VARIERAR FRÁN LAND TILL LAND (ELLER STAT ELLER PROVINS).

I DEN OMFATTNING SOM LOKALA LAGAR TILLÄTER AR DENNA GARANTI OCH GOTTGÖRANDEN EXKLUSIVA OCH I STÄLLET FÖR ALLA ANDRA GARANTIER, GOTTGÖRANDEN OCH VILLKOR.

TP-LINK garanterar maskinvara av market TP-LINK i sin originalforpackning mot defekter i material eller sammansattning vid normal användning enligt TP-LINKs riktlinjer och under en period beroende på lokal underhällsservice baserat från ursprungliga inköpsdatumet für slutanvändaren.
