T1600G28TS - Schalter TP-LINK - Kostenlose Bedienungsanleitung

Produkttyp	Netzwerk-Switch
Marke	TP-Link
Modell	T1600G28TS
Anzahl der Ports	24 Gigabit-Ethernet-RJ45-Ports + 4 SFP-Steckplätze
Stromversorgung	100-240 V AC, 50/60 Hz
Stromverbrauch	Max. 20,16 W
Abmessungen (B x T x H)	440 x 180 x 44 mm
Gewicht	2,5 kg
Betriebstemperatur	0 °C bis 40 °C
Betriebsluftfeuchtigkeit	10 % bis 90 % relative Luftfeuchtigkeit, nicht kondensierend
Installation	Auf dem Schreibtisch oder im 19-Zoll-Rack
Management-Schnittstelle	Web (HTTP/HTTPS), CLI (Konsole), SNMP
Unterstützte Protokolle	IEEE 802.3, 802.3u, 802.3ab, 802.3x, 802.1Q, 802.1p
Sicherheitsfunktionen	VLAN (802.1Q), ACL, IGMP Snooping, DHCP Snooping
QoS-Funktionen	Portpriorisierung, 802.1p, DSCP
Erweiterte Funktionen	Link-Aggregation (LACP), Spanning Tree (STP/RSTP/MSTP), Port-Mirroring
LED-Anzeigen	Strom, Link/Aktivität pro Port, Geschwindigkeit
Lieferumfang	Switch, Netzkabel, Rack-Montageset, Gummifüße, Kurzanleitung
Pflege und Reinigung	Trennen Sie das Gerät vom Stromnetz und verwenden Sie ein trockenes, weiches Tuch. Keine chemischen oder scheuernden Reinigungsmittel verwenden.
Garantie	Eingeschränkte TP-Link-Garantie (siehe Handbuch für genaue Dauer)
Reparierbarkeit	Das Gerät nicht öffnen. Für Reparaturen wenden Sie sich an den TP-Link-Kundendienst oder ein autorisiertes Servicecenter.

Häufig gestellte Fragen - T1600G28TS TP-LINK

Wie setze ich den TP-Link T1600G28TS Switch zurück?

Um den Switch zurückzusetzen, halten Sie die Reset-Taste (vorne oder hinten) etwa 10 Sekunden lang gedrückt, bis die LEDs blinken. Lassen Sie die Taste los. Die Werkseinstellungen werden wiederhergestellt.

Was ist die Standard-IP-Adresse des Switches?

Die Standard-IP-Adresse ist 192.168.0.1 mit einer Subnetzmaske von 255.255.255.0.

Wie greife ich auf die Webverwaltungsoberfläche zu?

Öffnen Sie einen Webbrowser und geben Sie http://192.168.0.1 in die Adressleiste ein. Verwenden Sie die Standardanmeldedaten admin für Benutzername und Passwort und klicken Sie auf Anmelden.

Was sind die Standardanmeldedaten?

Die Standardanmeldedaten sind: Benutzername admin und Passwort admin (Kleinbuchstaben).

Wie schließe ich ein SFP-Modul an?

Entfernen Sie die Schutzkappe des SFP-Steckplatzes. Setzen Sie das SFP-Modul (z.B. einen Medienkonverter) vorsichtig ein, bis es einrastet. Schließen Sie das Glasfaserkabel oder das Ethernet-Kabel an das Modul an.

Was tun, wenn der Switch nicht einschaltet?

Überprüfen Sie, ob das Netzkabel korrekt am Switch und an einer funktionierenden Steckdose angeschlossen ist. Stellen Sie sicher, dass der Netzschalter (falls vorhanden) auf ON steht. Wenn das Problem weiterhin besteht, wenden Sie sich an den TP-Link-Support.

Wie installiere ich den Switch im Rack?

Befestigen Sie die mitgelieferten Montagewinkel mit den Schrauben an beiden Seiten des Switches. Setzen Sie den Switch in das Rack und schrauben Sie die Winkel mit geeigneten Schrauben (nicht im Lieferumfang) an den Rack-Schienen fest. Stellen Sie sicher, dass das Rack stabil und geerdet ist.

Welche Kabeltypen sollten für die Ethernet-Ports verwendet werden?

Verwenden Sie Ethernet-RJ45-Kabel der Kategorie 5e oder höher für Gigabit-Verbindungen. Verwenden Sie für SFP-Ports kompatible SFP-Module für Glasfaser oder Kupfer.

Wie konfiguriere ich VLANs auf dem Switch?

Greifen Sie über http://192.168.0.1 auf die Weboberfläche zu. Gehen Sie zum Abschnitt VLAN oder 802.1Q VLAN. Erstellen Sie VLANs, indem Sie ihnen eine ID und einen Namen zuweisen, und weisen Sie dann die gewünschten Ports je nach Bedarf im Modus Tagged oder Untagged zu.

Wie lange ist die Garantiezeit für den TP-Link T1600G28TS?

Die eingeschränkte TP-Link-Garantie beträgt in der Regel 2 Jahre ab Kaufdatum (sofern auf der Verpackung nicht anders angegeben). Siehe Handbuch für die genauen Bedingungen.

BEDIENUNGSANLEITUNG T1600G28TS TP-LINK

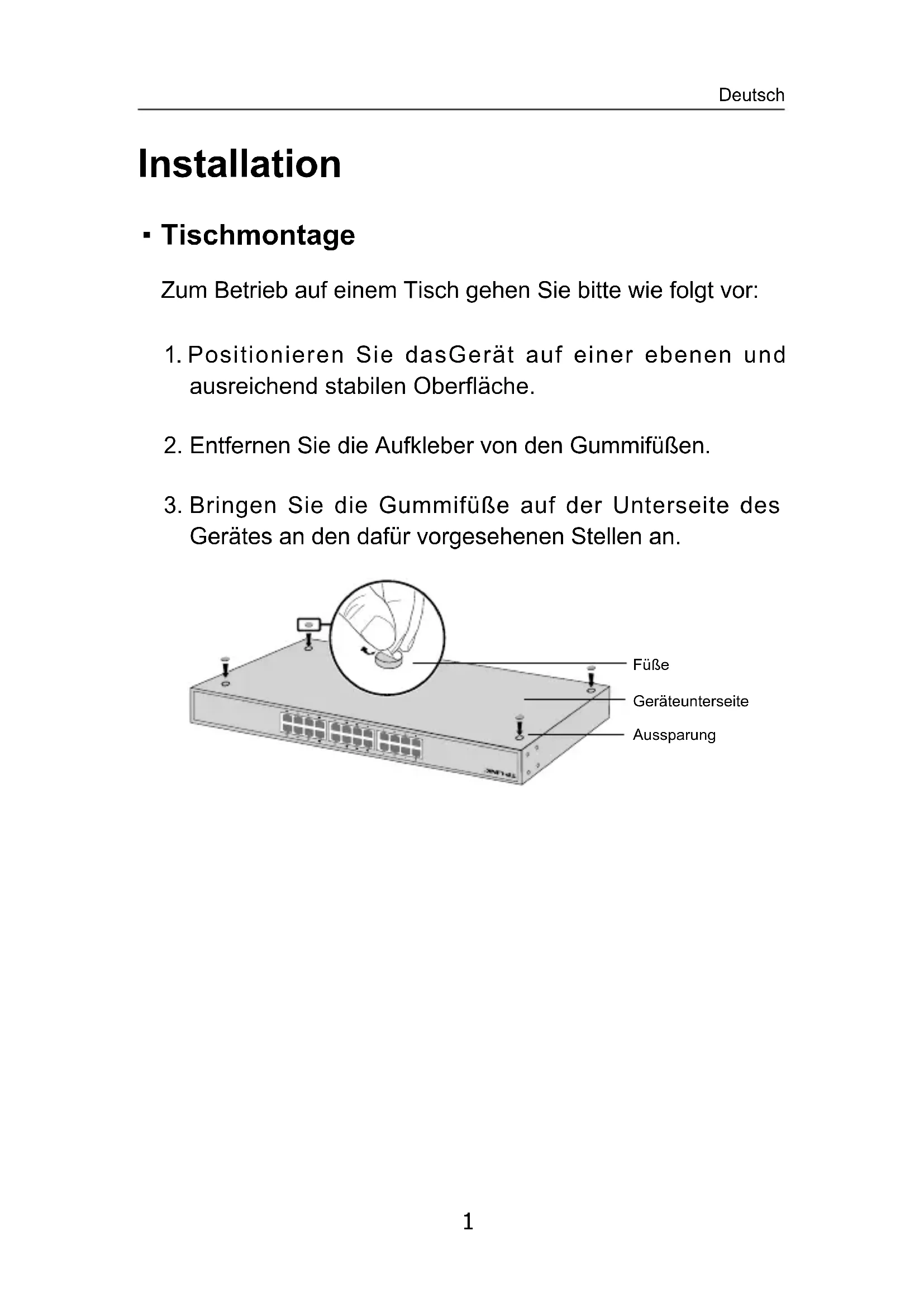

Zum Betrieb auf einem Tisch gehen Sie bitte wie folgt vor:

1. Positionieren Sie das Gerät auf einer ebenen und ausreichend stabilen Oberfläche.
2. Entfernen Sie die Aufkleber von den Gummifüßen.

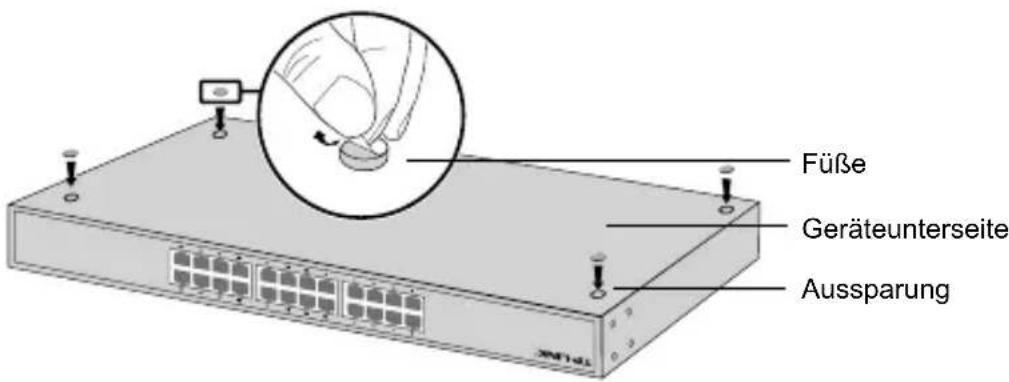

3. Bringen Sie die Gummifüße auf der Unterseite des Gerätes an den dafür vorgesehenen Stellen an.

Füße Geräteunterseite Aussparung

- Rackmontage

Zum Betrieb in einem Rack folgen Sie bitte diesen Anweisungen:

1. Stellen Sie sicher, dass Ihr Rack geerdet und ausreichend stabil ist.

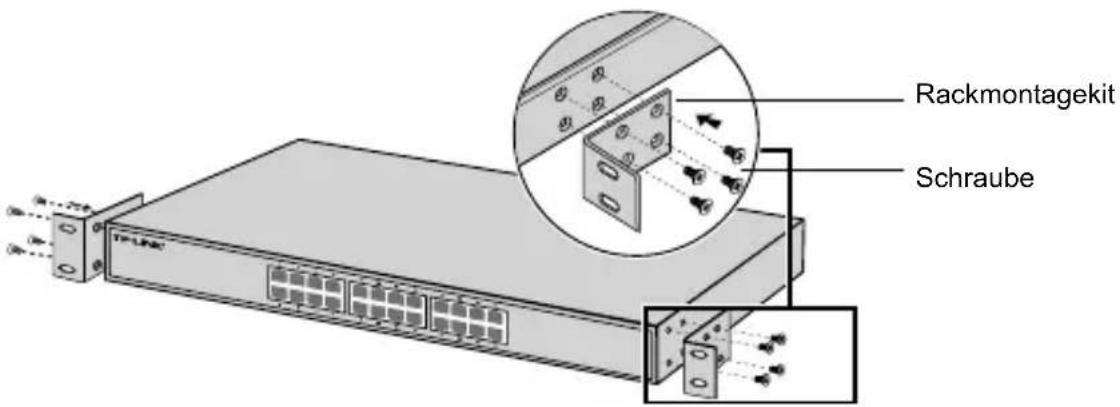

2. Bringen Sie das mitgelieferte Rackmontagekit mit den Schrauben an den vorgesehenen Stellen an.

Rackmontagekit Schraube

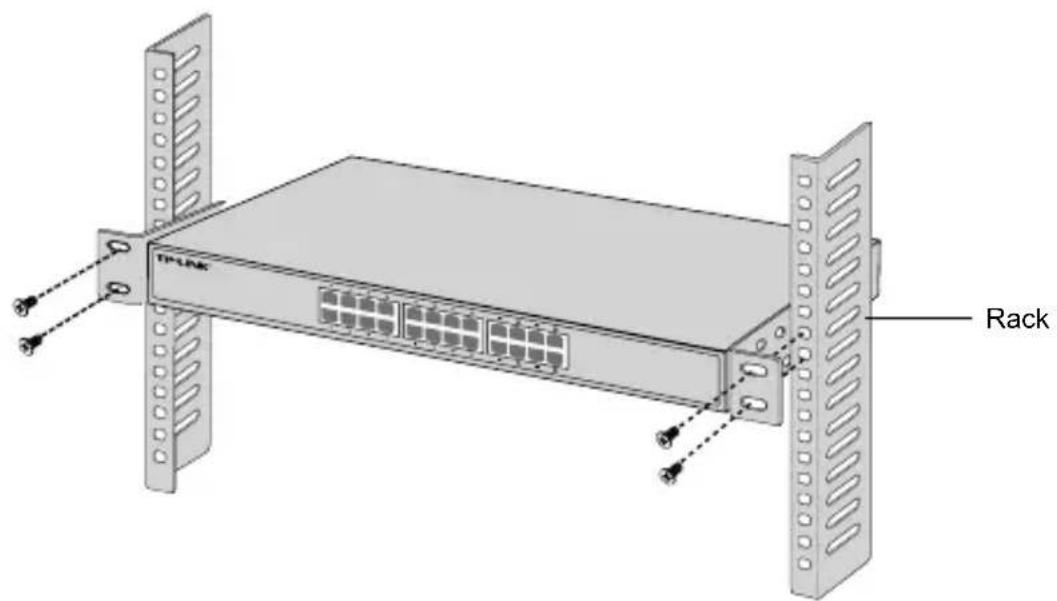

1. Nachdem das Rackmontagekit angebracht wurde, fixieren Sie dies in Ihrem Rack (Schrauben hierfür befinden sich nicht im Lieferumfang).

TPLINK Rack

Verbindung

- Ethernet-Port

Verbinden Sie einen Ethernet-Port des Switches mittels eines RJ45-Kabels mit Ihrem Computer, wie im Bild gezeigt.

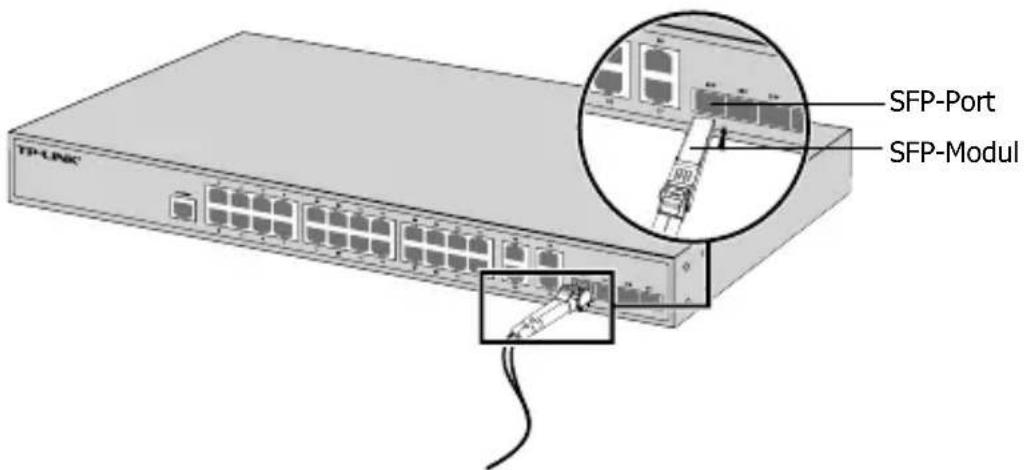

Hat Ihr Switch einen SFP-Port, können Sie diesen mit einem SFP-Modul bestücken. Besteht an diesem eine Verbindung, wird der zugehörige Combo-Ethernet-Port deaktiviert.

TF-LINK SFP-Port SFP-Modul

- Konsolenanschluss

Switches mit Konsolenanschluss können über diesen mittels eines Konsolenkabels mit Ihrem Computer verbunden werden. Damit sind Sie in der Lage, Ihren Switch über CLI zu konfigurieren.

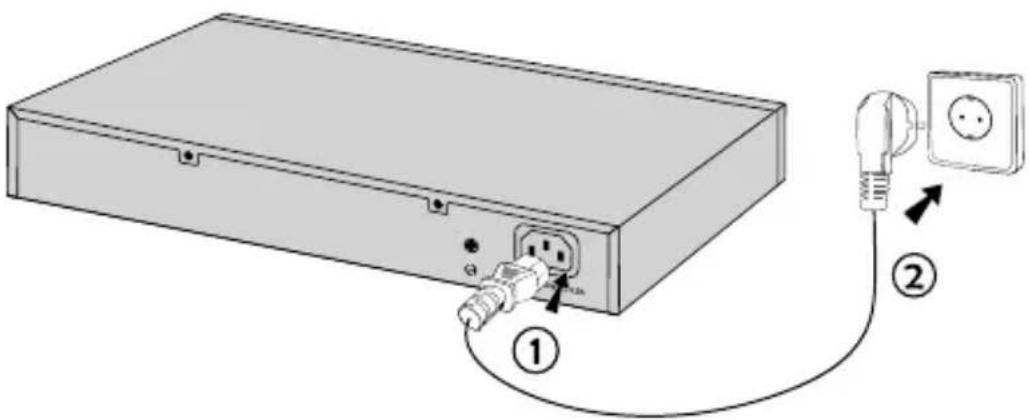

Verbinden Sie das mitgelieferte Netzkabel mit dem Switch und einer spannungsführenden Steckdose.

- Konfigurieren des Switches mittels Weboberfläche

1. Geben Sie Ihrem Switch eine IP-Adresse aus dem selben Subnetz wie Ihr Switch. Die IP-Adresse sollte also 192.168.0.x lauten (wobei "x" für eine Zahl von 2 bis 254 steht) und die Subnetzmaske 255.255.255.0.
2. Öffnen Sie Ihren Webbrowser und besuchen Sie die Adresse http://192.168.0.1.
3. Geben Sie admin als Benutzername und Passwort ein. Klicken Sie dann Login oder drücken Sie Enter.
4. Nach erfolgtem Login können Sie den Switch konfigurieren.

- Konfiguration mittels CLI (Kommandozeile) (Nur für Smart-Switches und Managed Switches)

Sie können Ihren Switch auch über CLI verwalten. Detaillierte Anweisungen hierzu finden Sie im CLI-Handbuch.

- Konfigurieren des Switches mittels des Utilitys (Nur für Easy-Smart-Switches)

Mittels des Easy-Smart-Konfigurationstools können Sie alle Easy-Smart-Switches in Ihrem Netz zentral verwalten. Detaillierte Anweisungen hierzu finden Sie im Handbuch zum Utility.

Installation

• Hat ein Produkt eine POWER-Taste, kann das Gerät damit komplett abgeschaltet werden. Produkte ohne POWER-Taste können einzig und allein durch Trennen des Spannungsadapters komplett ausgeschaltet werden. Das von der Spannungsversorgung getrennte Gerät behält jedoch seine Konfiguration.
• Öffnen Sie dieses Produkt nicht und versuchen Sie nicht, es zu warten oder zu reparieren. Sie könnten Spannungsschlägen oder anderen Gefahren ausgesetzt sein. Das Entfernen oder Beschädigen eines Siegels lässt die Garantie erlöschen. Bitte wenden Sie sich an uns, wenn Ihr Gerät defekt ist.
• Betreiben Sie dieses Produkt nicht in der Nähe von Wasser.

Eingeschränkte Produktgarantie von TP-LINK

Nur für Original-TP-LINK-Produkte.

DIESE GARANTIE VERLEIHT IHNEN BESTIMMTE RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-LINK garantiert für einen einwandfreien Zustand von originalverpackten TP-LINK-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt.
