T1600G28TS - Interruptor TP-LINK - Manual de utilização gratuito

Tipo de produto	Switch de rede
Marca	TP-Link
Modelo	T1600G28TS
Número de portas	24 portas Gigabit Ethernet RJ45 + 4 slots SFP
Alimentação	100-240 V CA, 50/60 Hz
Consumo de energia	Máx 20,16 W
Dimensões (L x P x H)	440 x 180 x 44 mm
Peso	2,5 kg
Temperatura de operação	0 °C a 40 °C
Umidade de operação	10 % a 90 % UR sem condensação
Instalação	Sobre mesa ou em rack de 19 polegadas
Interface de gerenciamento	Web (HTTP/HTTPS), CLI (console), SNMP
Protocolos suportados	IEEE 802.3, 802.3u, 802.3ab, 802.3x, 802.1Q, 802.1p
Funções de segurança	VLAN (802.1Q), ACL, IGMP Snooping, DHCP Snooping
Funções QoS	Priorização por porta, 802.1p, DSCP
Funções avançadas	Agregação de links (LACP), Spanning Tree (STP/RSTP/MSTP), Espelhamento de portas
Indicadores LED	Alimentação, link/atividade por porta, velocidade
Conteúdo da embalagem	Switch, cabo de alimentação, kit de montagem em rack, pés de borracha, guia de instalação rápida
Manutenção e limpeza	Desconecte o aparelho e use um pano seco e macio. Não use produtos químicos ou abrasivos.
Garantia	Garantia limitada TP-Link (consulte o manual para a duração exata)
Reparabilidade	Não desmonte o aparelho. Para qualquer reparo, entre em contato com o serviço de atendimento ao cliente TP-Link ou um centro autorizado.

Perguntas frequentes - T1600G28TS TP-LINK

Como redefinir o switch TP-Link T1600G28TS?

Para redefinir o switch, mantenha pressionado o botão Reset (localizado na frente ou atrás) por cerca de 10 segundos até que os LEDs pisquem. Solte o botão. As configurações de fábrica serão restauradas.

Qual é o endereço IP padrão do switch?

O endereço IP padrão é 192.168.0.1 com uma máscara de sub-rede 255.255.255.0.

Como acessar a interface de administração web?

Abra um navegador web e digite http://192.168.0.1 na barra de endereços. Use as credenciais padrão admin para nome de usuário e senha, depois clique em Login.

Quais são as credenciais padrão?

As credenciais padrão são: nome de usuário admin e senha admin (em minúsculas).

Como conectar um módulo SFP?

Remova a tampa de proteção do slot SFP. Insira o módulo SFP (como um conversor de mídia) delicadamente até que ele se encaixe. Conecte a fibra óptica ou o cabo Ethernet ao módulo.

O que fazer se o switch não ligar?

Verifique se o cabo de alimentação está corretamente conectado ao switch e a uma tomada elétrica funcional. Certifique-se de que o interruptor de alimentação (se houver) está na posição ON. Se o problema persistir, entre em contato com o suporte TP-Link.

Como instalar o switch em rack?

Fixe os suportes de montagem fornecidos em cada lado do switch usando os parafusos. Coloque o switch no rack e aparafuse os suportes nos montantes do rack com parafusos adequados (não fornecidos). Certifique-se de que o rack está estável e aterrado.

Quais tipos de cabos usar para as portas Ethernet?

Use cabos Ethernet RJ45 de categoria 5e ou superior para conexões Gigabit. Para as portas SFP, use módulos SFP compatíveis com fibra ou cobre.

Como configurar VLANs no switch?

Acesse a interface web via http://192.168.0.1. Vá para a seção VLAN ou 802.1Q VLAN. Crie VLANs atribuindo a elas um ID e um nome, depois atribua as portas desejadas nos modos Tagged ou Untagged conforme sua necessidade.

Qual é a duração da garantia do TP-Link T1600G28TS?

A garantia limitada TP-Link é geralmente de 2 anos a partir da data de compra (salvo indicação contrária na embalagem). Consulte o manual para as condições exatas.

MANUAL DE UTILIZADOR T1600G28TS TP-LINK

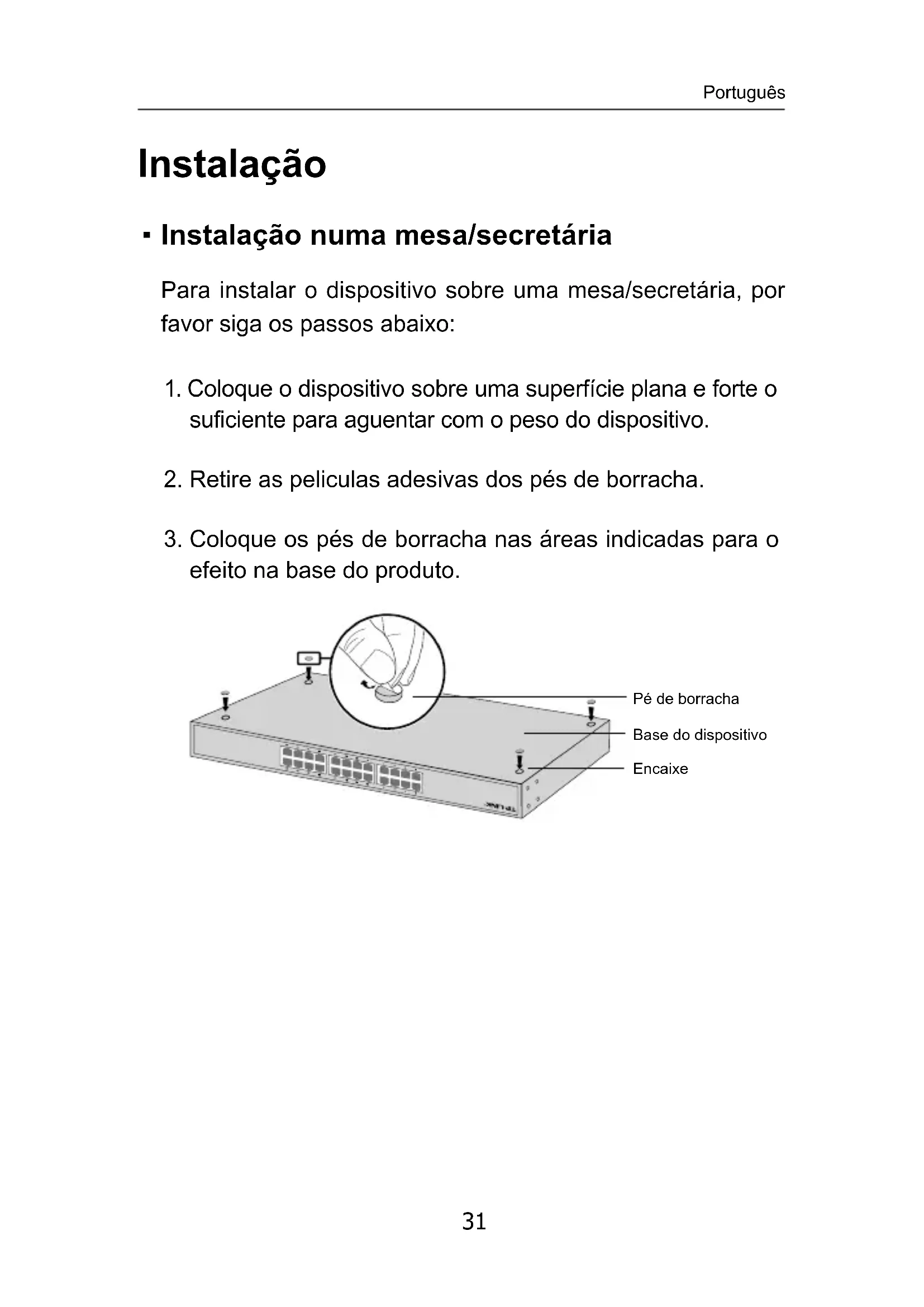

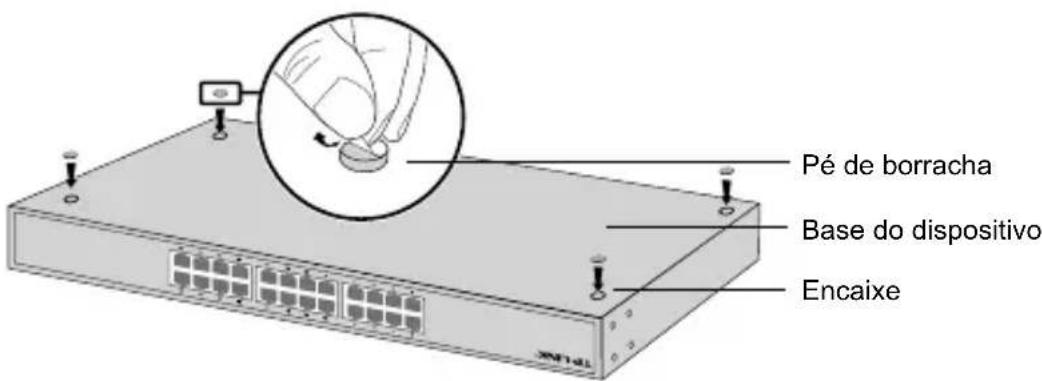

- Instalação numa mesa/secretária

Para instalar o dispositivo sobre uma mesa/secretária, por favor siga os passos abaixo:

1. Coloque o dispositivo sobre uma superfície plana e forte o suficiente para aguentar com o peso do dispositivo.
2. Retire as películas adesivas dos pés de borracha.
3. Coloque os pés de borracha nas áreas indicadas para o efeito na base do produto.

Pé de borracha Base do dispositivo Encaixe

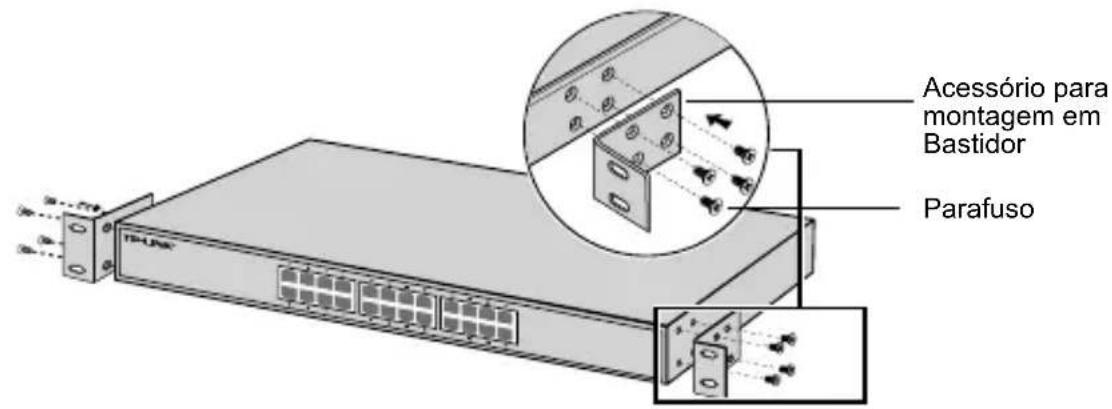

- Instalação em Bastidor

Se o seu dispositivo for fornecido com acessórios para montagem em Bastidor poderá instalar o seu produto num bastidor. Siga as instruções abaixo:

1. Verifique a estabilidade do Bastidor.
2. Fixe através dos parafusos fornecidos os acessórios de montagem em Bastidor em cada um dos lados do produto.

Acessório para montagem em Bastidor Parafuso

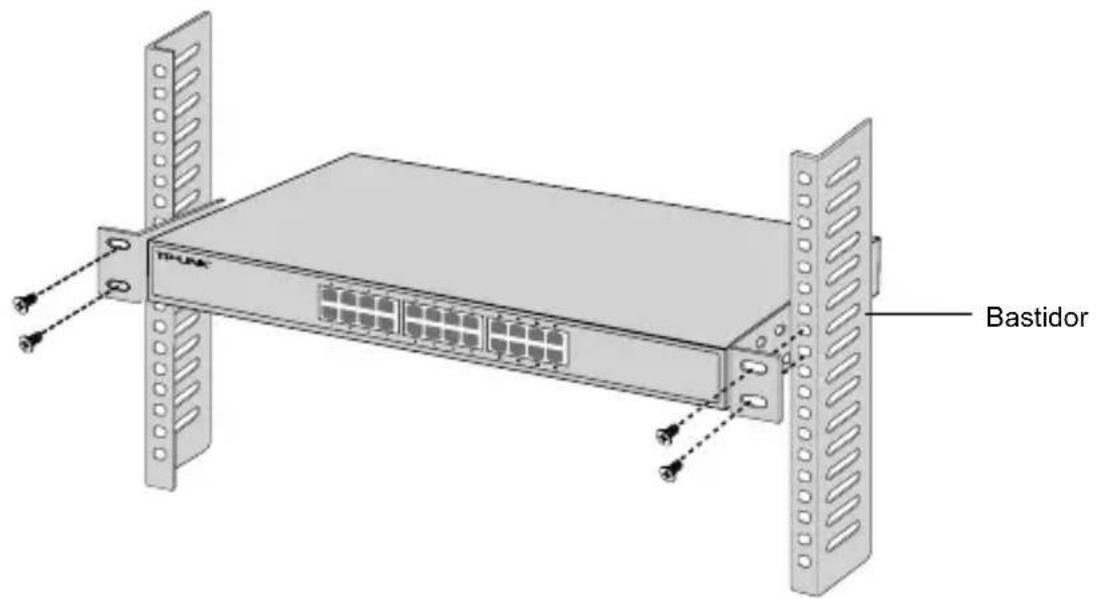

1. Após os acessórios de fixação estarem colocados no dispositivo, utilize os parafusos adequados (não incluídos) ao bastidor para fixar o dispositivo.

Bastidor

Ligação

- Porta Ethernet

Utilize um cabo de rede RJ45 para ligar uma porta do Switch ao computador tal como apresentado na seguinte figura.

Cabo RJ45

- Porta SFP

Nos Switches com portas SFP poderão ser instalados módulos SFP. Se um transceiver SFP for instalado num slot e tiver uma ligação ativa na respetiva porta, a porta RJ45 correspondente será desativada e não poderá ser utilizada.

TP-LINC Porta SFP Módulo SFP

- Porta de Consola

Para Switches com porta de consola, poderá ligar o seu computador via cabo de consola ao switch. De seguida, poderá utilizar a interface de linha de comandos para gerir o switch.

Ligue o conector fêmea do cabo de energia fornecido na entrada de energia do dispositivo e o conector macho numa tomada elétrica.

1. Configure um endereço IP no seu PC na mesma sub-rede da interface de gestão do seu Router. O endereço IP deve ser no seguinte formato: 192.168.0.x ("x" pode ser um valor entre 2 e 254); a máscara de sub-rede deve ser 255.255.255.0.
2. Utilize um Navegador Web e introduza o endereço predefinido http://192.168.0.1 na barra de endereços e pressione Enter.
3. Introduza admin (letras minúsculas) no campo User Name e Password e clique em Login ou pressione Enter.
4. Após iniciar a sessão com sucesso, poderá configurar o Switch através da interface de gestão.

- Configurar o Switch utilizando a Linha de Comandos (apenas para Switches Smart e Switches com gestão)

Poderá iniciar a sessão via Interface de Linha de Comandos e gerir o Switch. Para mais informações e instruções detalhadas sobre o processo, por favor consulte o guia da Interface de Linha de Comandos.

- Configurar o Switch via utilitário de Configuração (Apenas para Switches da linha Easy Smart)

Poderá utilizar o software Easy Smart Configuration Utility para gerir a sua rede de Switches Easy Smart. Para mais informações sobre o processo, por favor consulte o Guia de Utilizador do Utilitário.

Asennus

- Pöytäasennus

Informação de Segurança

• Quando um produto possui um botão on/off (ligado/desligado), esta é uma das formas de desligar o produto. Para produtos sem o botão on/off (ligado/desligado), a única forma de desligar completamente o produto é removendo-o da tomada elétrica ou desligando o respectivo adaptador de alimentação. O dispositivo desligado irá manter-se pronto a operar.
• Não abra este produto nem tente repará-lo; pode ficar exposto a altas voltagens perigosas e/ou a outros perigos. Abrir um componente ou produto selado anulará a garantia. Para reparação do produto, por favor, contactenos.
• Não utilize este produto na proximidade de água.

Garantia Limitada de Produto TP-LINK

Apenas para Produtos da Marca TP-LINK.

ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍFICOS E PODERÁ TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVÍNCIAS).

ATÉ AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS NELA SÃO EXCLUSIVOS E SUBSTITUEM TODAS AS OUTRAS GARANTIAS, RECURSOS E CONDIÇÕES.

A TP-LINK fornece garantia a qualquer produto da marca TP-LINK contido na embalagem original do produto, contra qualquer defeito nos materiais e construção, quando o mesmo é utilizado em condições normais e de

acordo com as orientações fornecidas pela TP-LINK, por um período definido pelo do serviço de apoio local a partir da data de compra pelo utilizador final.
