Tipo de producto	Conmutador de red
Marca	TP-Link
Modelo	T1600G28TS
Número de puertos	24 puertos Gigabit Ethernet RJ45 + 4 slots SFP
Alimentación	100-240 V CA, 50/60 Hz
Consumo eléctrico	Máx. 20,16 W
Dimensiones (L x P x H)	440 x 180 x 44 mm
Peso	2,5 kg
Temperatura de funcionamiento	0 °C a 40 °C
Humedad de funcionamiento	10 % a 90 % HR sin condensación
Instalación	Sobre mesa o en rack de 19 pulgadas
Interfaz de gestión	Web (HTTP/HTTPS), CLI (consola), SNMP
Protocolos soportados	IEEE 802.3, 802.3u, 802.3ab, 802.3x, 802.1Q, 802.1p
Funciones de seguridad	VLAN (802.1Q), ACL, IGMP Snooping, DHCP Snooping
Funciones QoS	Priorización por puerto, 802.1p, DSCP
Funciones avanzadas	Agregación de enlaces (LACP), Spanning Tree (STP/RSTP/MSTP), Mirroring de puertos
Indicadores LED	Alimentación, enlace/actividad por puerto, velocidad
Contenido del embalaje	Conmutador, cable de alimentación, kit de montaje en rack, patas de goma, guía de instalación rápida
Mantenimiento y limpieza	Desconectar el dispositivo y usar un paño seco y suave. No usar productos químicos o abrasivos.
Garantía	Garantía limitada de TP-Link (consultar el manual para la duración exacta)
Reparabilidad	No desmontar el dispositivo. Para cualquier reparación, contactar al servicio al cliente de TP-Link o a un centro autorizado.

Preguntas frecuentes - T1600G28TS TP-LINK

¿Cómo restablecer el conmutador TP-Link T1600G28TS?

Para restablecer el conmutador, mantenga presionado el botón Reset (ubicado en la parte frontal o posterior) durante aproximadamente 10 segundos hasta que los LED parpadeen. Suelte el botón. Se restaurarán los ajustes de fábrica.

¿Cuál es la dirección IP predeterminada del conmutador?

La dirección IP predeterminada es 192.168.0.1 con una máscara de subred 255.255.255.0.

¿Cómo acceder a la interfaz de administración web?

Abra un navegador web e ingrese http://192.168.0.1 en la barra de direcciones. Use las credenciales predeterminadas admin para el nombre de usuario y la contraseña, luego haga clic en Login.

¿Cuáles son las credenciales predeterminadas?

Las credenciales predeterminadas son: nombre de usuario admin y contraseña admin (en minúsculas).

¿Cómo conectar un módulo SFP?

Retire la tapa de protección de la ranura SFP. Inserte el módulo SFP (como un convertidor de medios) suavemente hasta que encaje. Conecte la fibra óptica o el cable Ethernet al módulo.

¿Qué hacer si el conmutador no enciende?

Verifique que el cable de alimentación esté correctamente conectado al conmutador y a una toma de corriente funcional. Asegúrese de que el interruptor de alimentación (si corresponde) esté en la posición ON. Si el problema persiste, contacte al soporte de TP-Link.

¿Cómo instalar el conmutador en rack?

Fije los soportes de montaje suministrados a cada lado del conmutador con los tornillos. Coloque el conmutador en el rack y atornille los soportes a los rieles del rack con pernos adecuados (no incluidos). Asegúrese de que el rack esté estable y conectado a tierra.

¿Qué tipos de cables usar para los puertos Ethernet?

Use cables Ethernet RJ45 de categoría 5e o superior para conexiones Gigabit. Para los puertos SFP, use módulos SFP compatibles con fibra o cobre.

¿Cómo configurar VLAN en el conmutador?

Acceda a la interfaz web a través de http://192.168.0.1. Vaya a la sección VLAN o 802.1Q VLAN. Cree VLAN asignándoles un ID y un nombre, luego asigne los puertos deseados en modo Tagged o Untagged según sea necesario.

¿Cuál es la duración de la garantía del TP-Link T1600G28TS?

La garantía limitada de TP-Link es generalmente de 2 años a partir de la fecha de compra (a menos que se indique lo contrario en el embalaje). Consulte el manual para conocer las condiciones exactas.

MANUAL DE USUARIO T1600G28TS TP-LINK

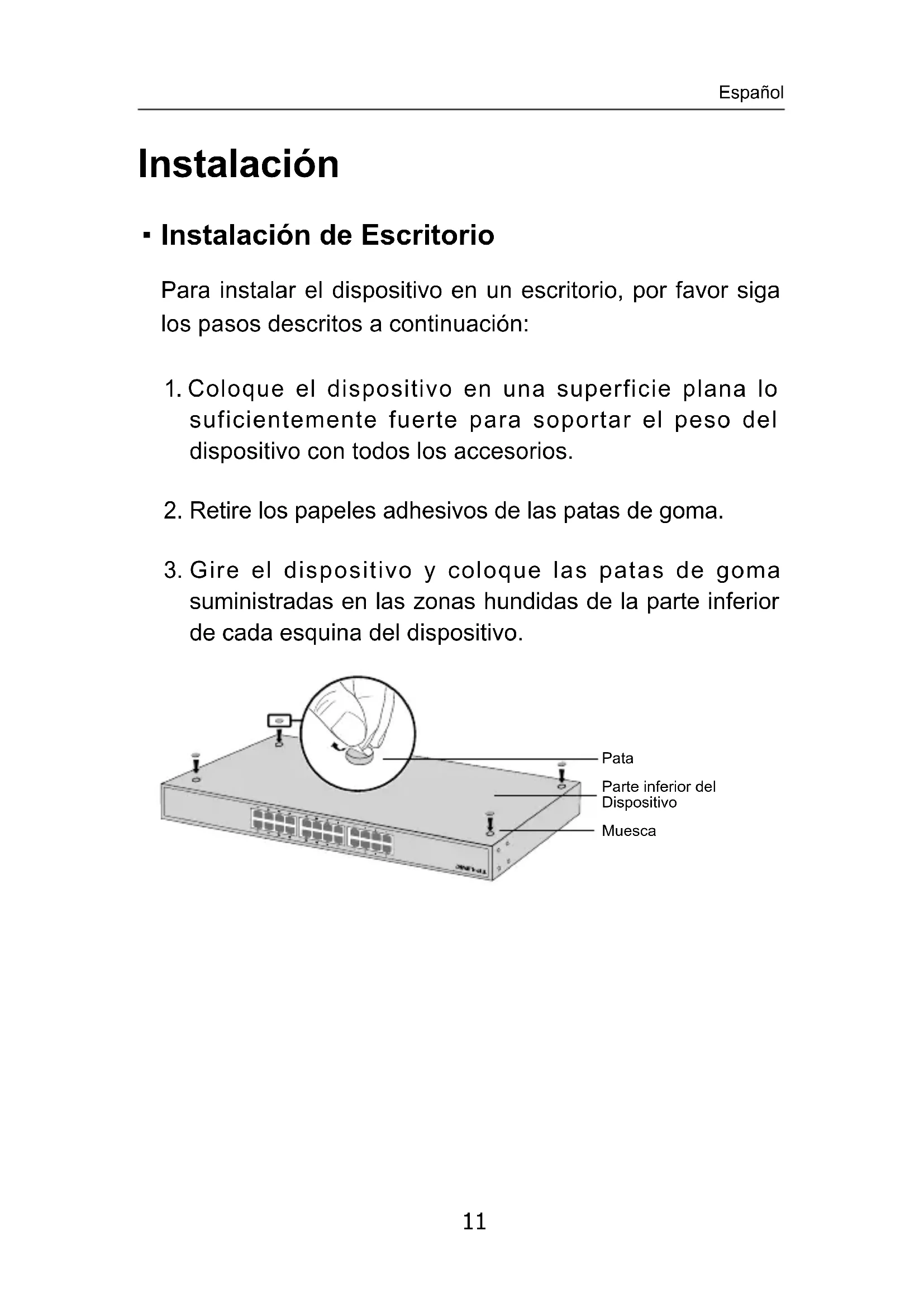

- Instalación de Escritorio

Para instalar el dispositivo en un escritorio, por favor siga los pasos descritos a continuación:

1. Coloque el dispositivo en una superficie plana lo suficientemente fuerte para soportar el peso del dispositivo con todos los accesorios.
2. Retire los papeles adhesivos de las patas de goma.

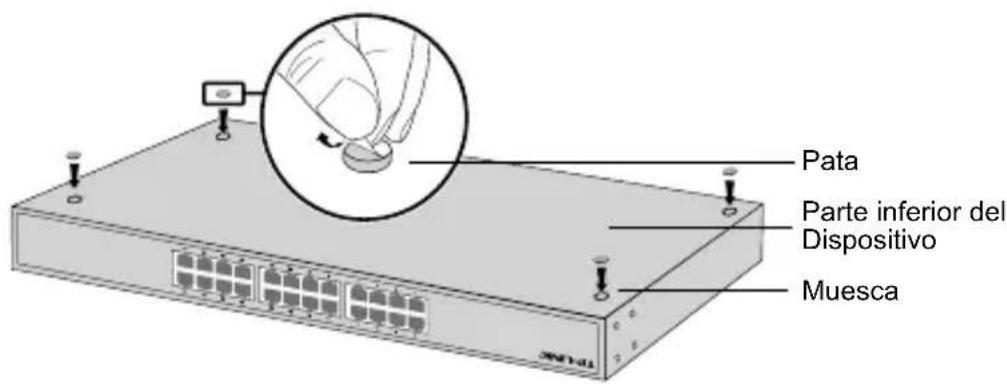

3. Gire el dispositivo y coloque las patas de goma suministradas en las zonas hundidas de la parte inferior de cada esquina del dispositivo.

Pata Parte inferior del Dispositivo Muesca

- Instalación en Rack

Para instalar el dispositivo en un rack, siga las instrucciones descritas a continuación:

1. Compruebe la superficie y estabilidad del rack.
2. Fije los soportes de montaje en rack suministrados en cada lado del dispositivo con los tornillos proporcionados.

Soporte de montaje en Rack Tornillo

1. Después de unir los soportes con el dispositivo, utilice los tornillos adecuados (no incluidos) para fijar los soportes al rack.

TPLINK Rack

Conexión

- Puerto Ethernet

Conecte un puerto Ethernet del switch al ordenador con un cable RJ45 como muestra la siguiente figura.

Para switches con puertos SFP, puede conectar un puerto SFP a un módulo SFP. Si el transceptor SFP está instalado en una ranura y el enlace con el puerto es correcto, el puerto RJ45 asociado se deshabilitará y no podrá ser utilizado.

TP-LINK Puerto SFP Módulo SFP

- Puerto de Consola

Para switches con puerto de consola, puede conectar el puerto a su ordenador mediante cable de consola. Después puede cargar el CLI para gestionar el switch.

Conecte el conector hembra del cable de alimentación proporcionado dentro del enchufe del dispositivo, y el conector macho en un enchufe de corriente.

- Configurar el Switch Utilizando el Interfaz de Gestión de Usuario (GUI)

1. Configure la dirección IP de su PC en la misma subred que el switch. LA dirección IP es 192.168.0.X("X" es cualquier número de 2 a 254); la Máscara de Subred es 255.255.255.0.
2. Abra un navegador web y escriba la dirección de gestión por defecto http://192.168.0.1 en la barra de direcciones del navegador. Después pulse la tecla Enter.
3. Introduzca admin para el Nombre de Usuario y Contraseña por defecto, ambos en letras minúsculas. Después pulse el botón Acceder o presione la tecla Enter.
4. Después de acceder correctamente, puede configurar el switch en la página de gestión.

- Configurar el Switch Utilizando el Interfaz de Línea de Comandos (CLI)

Puede acceder al Switch y acceder al CLI para gestionar el swtich. Para obtenir las instrucciones detalladas de cómo hacer esto, por favor revise la Guía CLI.

- Configurar el Switch Usando la Utilidad (Solo para los Switches Eassy Smart)

Puede utilizar la Utilidad de Configuración Easy Smart para gestionar de manera centralizada todas las redes de los Switches Easy Smart. Para obtener instrucciones detalladas de cómo hacer esto, por favor revise la Guía de Usuario de la Utilidad.

Εγκατάσταση

Información de seguridad

• Cuando un producto dispone de un interruptor de encendido y apagado, este botón constituye uno de los métodos para apagar el producto. Para aquellos productos que carecen de un botón de apagado y encendido, el único método de apagarlos consiste en desconectar el producto o el adaptador de corriente del enchufe de alimentación. El dispositivo deberá permanecer operativo en todo momento.
• No abra o intente reparar el producto, ya que puede quedar expuesto a un peligro por alto voltaje u otro tipo de riesgos. La apertura de un componente o producto sellado invalidará la garantía. Si necesita reparar el producto, por favor, póngase en contacto con nosotros.
• No utilice este producto cerca del agua.

Garantía limitada para productos de TP-LINK

Sólo para productos que porten la marca TP-LINK.

ESTA GARANTÍA LE CONFIERE DERECHOS LEGALES ESPECÍFICOS, Y ES POSIBLE QUE USTED DISPONGA DE OTROS DERECHOS, LOS CUALES PUEDEN VARIAR SEGÚN EL ESTADO (O SEGÚN EL PAÍS O PROVINCIA).

EN LA MEDIDA QUE LO PERMITA LA JURISDICCIÓN LOCAL, ESTA GARANTÍA Y LOS RECURSOS ESTABLECIDOS EN ELLA SON EXCLUSIVOS EN LUGAR DE CUALQUIER OTRA GARANTÍA, RECURSO Y CONDICIÓN.

TP-LINK garantiza el producto de hardware que porta la marca TP-LINK contenido en la caja original contra defectos en los materiales y mano de obra bajo condiciones normales de uso de acuerdo con las directrices de TP-LINK por un periodo que depende del servicio local desde la fecha original de compra en la tienda por parte del usuario final adquiriente.
