T1600G28TS - Strömbrytare TP-LINK - Gratis bruksanvisning och manual

Produkttyp	Nätverksswitch
Varumärke	TP-Link
Modell	T1600G28TS
Antal portar	24 Gigabit Ethernet RJ45-portar + 4 SFP-platser
Strömförsörjning	100-240 V AC, 50/60 Hz
Strömförbrukning	Max 20,16 W
Mått (L x D x H)	440 x 180 x 44 mm
Vikt	2,5 kg
Driftstemperatur	0 °C till 40 °C
Driftsfuktighet	10 % till 90 % RH utan kondens
Installation	På skrivbord eller i 19-tums rack
Hanteringsgränssnitt	Webb (HTTP/HTTPS), CLI (konsol), SNMP
Protokoll som stöds	IEEE 802.3, 802.3u, 802.3ab, 802.3x, 802.1Q, 802.1p
Säkerhetsfunktioner	VLAN (802.1Q), ACL, IGMP Snooping, DHCP Snooping
QoS-funktioner	Prioritering per port, 802.1p, DSCP
Avancerade funktioner	Länkagregering (LACP), Spanning Tree (STP/RSTP/MSTP), Portmirroring
LED-indikatorer	Ström, länk/aktivitet per port, hastighet
Förpackningens innehåll	Switch, strömkabel, rackmonteringssats, gummifötter, snabbinstallationsguide
Underhåll och rengöring	Koppla bort enheten och använd en torr, mjuk trasa. Använd inte kemikalier eller slipande medel.
Garanti	Begränsad garanti från TP-Link (se manualen för exakt varaktighet)
Reparerbarhet	Ta inte isär enheten. För reparation, kontakta TP-Links kundtjänst eller ett auktoriserat servicecenter.

Vanliga frågor - T1600G28TS TP-LINK

Hur återställer man TP-Link T1600G28TS-switchen?

För att återställa switchen, håll in Reset-knappen (placerad framtill eller baktill) i cirka 10 sekunder tills LED-lamporna blinkar. Släpp knappen. Fabriksinställningarna återställs.

Vilken är switchens standard-IP-adress?

Standard-IP-adressen är 192.168.0.1 med subnätmask 255.255.255.0.

Hur kommer man åt webbadministrationsgränssnittet?

Öppna en webbläsare och skriv http://192.168.0.1 i adressfältet. Använd standardinloggningen admin för både användarnamn och lösenord, klicka sedan på Logga in.

Vilka är standardinloggningsuppgifterna?

Standardinloggningen är: användarnamn admin och lösenord admin (gemener).

Hur ansluter man en SFP-modul?

Ta bort skyddskåpan från SFP-platsen. För in SFP-modulen (t.ex. en mediakonverterare) försiktigt tills den snäpper på plats. Anslut fiberoptik eller Ethernet-kabel till modulen.

Vad gör man om switchen inte slås på?

Kontrollera att strömkabeln är ordentligt ansluten till switchen och ett fungerande eluttag. Se till att strömbrytaren (om sådan finns) är i ON-läge. Kontakta TP-Links support om problemet kvarstår.

Hur monterar man switchen i ett rack?

Fäst medföljande monteringsvinklar på varje sida av switchen med skruvar. Placera switchen i racket och skruva fast vinklarna i rackets stolpar med lämpliga bultar (medföljer ej). Se till att racket är stabilt och jordat.

Vilka typer av kablar ska användas för Ethernet-portarna?

Använd Ethernet RJ45-kablar av kategori 5e eller högre för Gigabit-anslutningar. För SFP-portar, använd SFP-moduler kompatibla med fiber eller koppar.

Hur konfigurerar man VLAN på switchen?

Gå till webbgränssnittet via http://192.168.0.1. Gå till avsnittet VLAN eller 802.1Q VLAN. Skapa VLAN genom att tilldela ett ID och ett namn, tilldela sedan önskade portar i läge Tagged eller Untagged enligt dina behov.

Vad är garantitiden för TP-Link T1600G28TS?

TP-Links begränsade garanti är vanligtvis 2 år från inköpsdatum (om inget annat anges på förpackningen). Se manualen för exakta villkor.

BRUKSANVISNING T1600G28TS TP-LINK

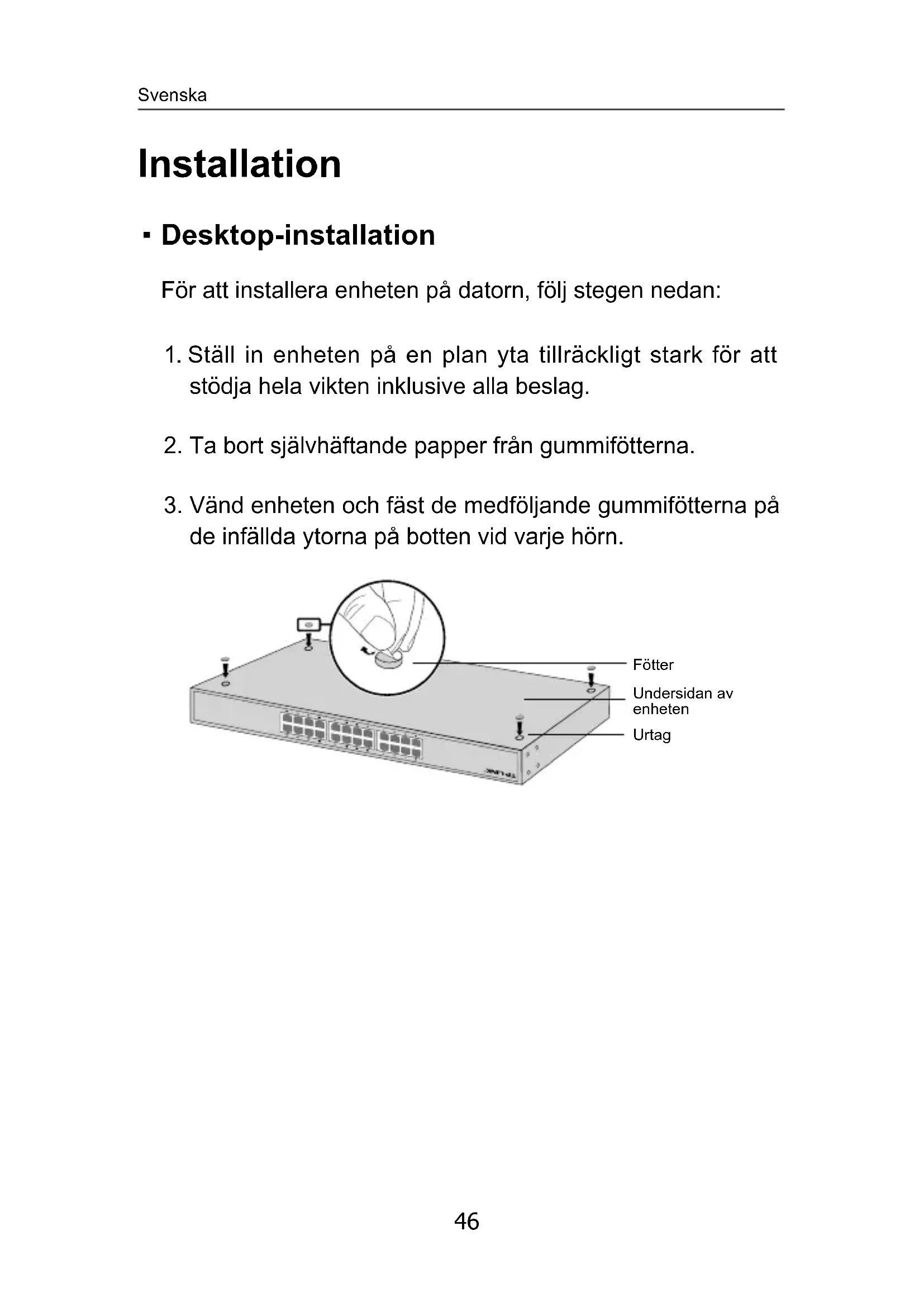

För att installera enheten på datorn, följ stegen nedan:

1. Ställ in enheten på en plan yta tillräckligt stark för att stödja hela vikten inklusive alla beslag.
2. Ta bort självhäftande papper från gummifötterna.

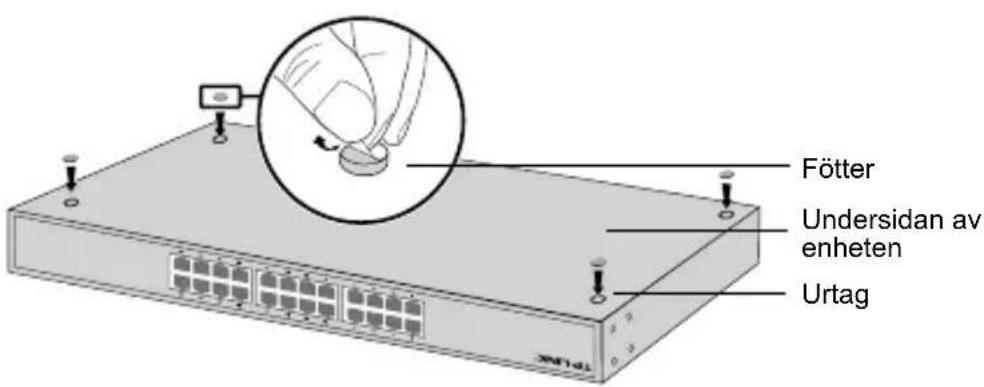

3. Vänd enheten och fäst de medföljande gummifötterna på de infällda ytorna på botten vid varje hörn.

Fötter Undersidan av enheten Urtag

- Rackinstallation

För att installera enheten i ett rack, följ instruktionerna nedan:

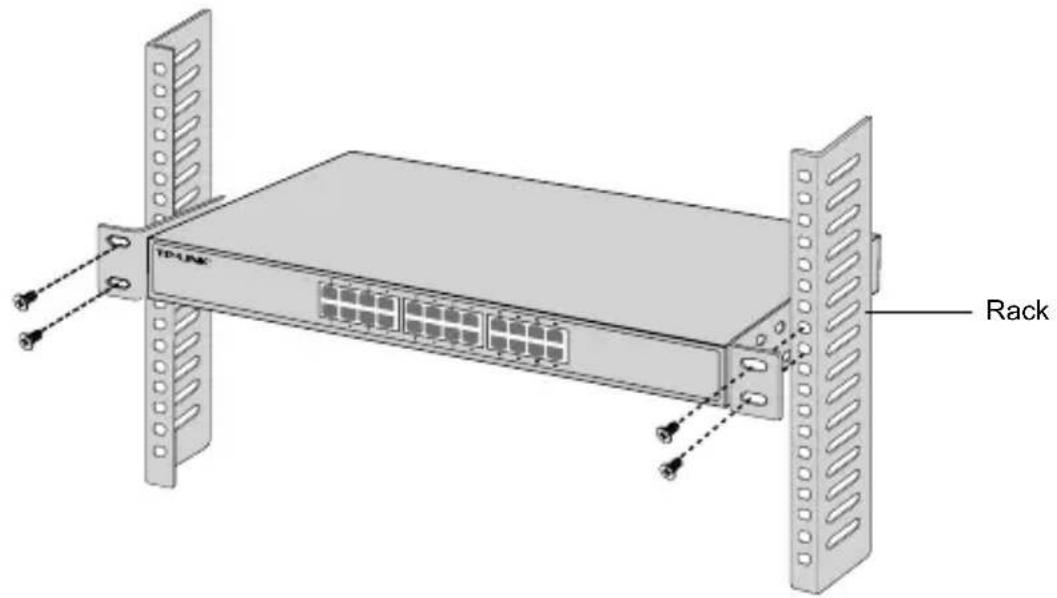

1. Kontrollera jordning och stabiliteten av racket.

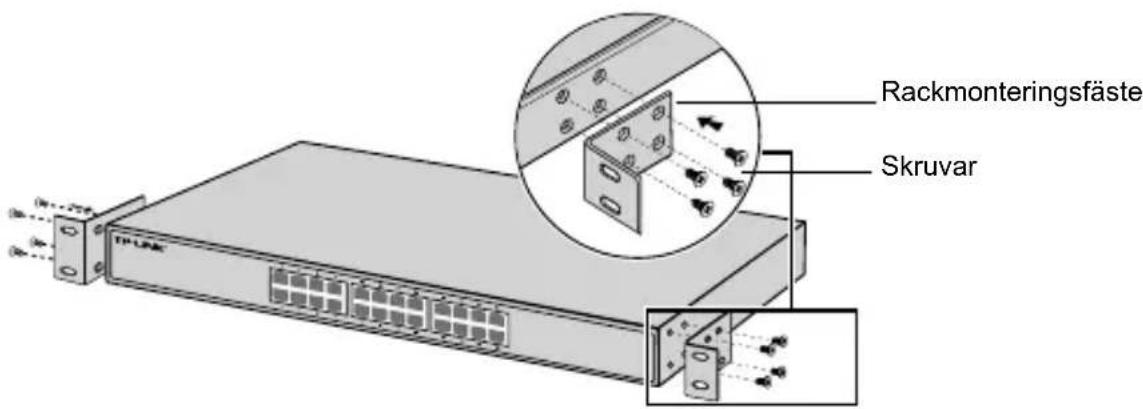

2. Fäst de medföljande rackmonteringsfästena på vardera sidan av enheten med medföljande skruvar.

Rackmonteringsfäste Skruvar

1. Efter att konsolerna är fästade i enheten använd lämpliga skruvar (medföljer ej) för att låsa fästena till racket.

TDFLINK Rack

Anslutning

- Ethernet-port

Anslut en Ethernet-port av övergången till datorn med RJ45-kabel som följande bild visas.

RJ45-kabel

- SFP-port

För switchar med SFP-portar kan du ansluta en SFP-port till en SFP-modul. Om en SFP transceiver är installerad i ett spår och har en giltig länk på porten, kommer den associerade RJ45-port att inaktiveras och kan inte användas.

TF-LIPC SFP-port SFP-module

- Konsolport

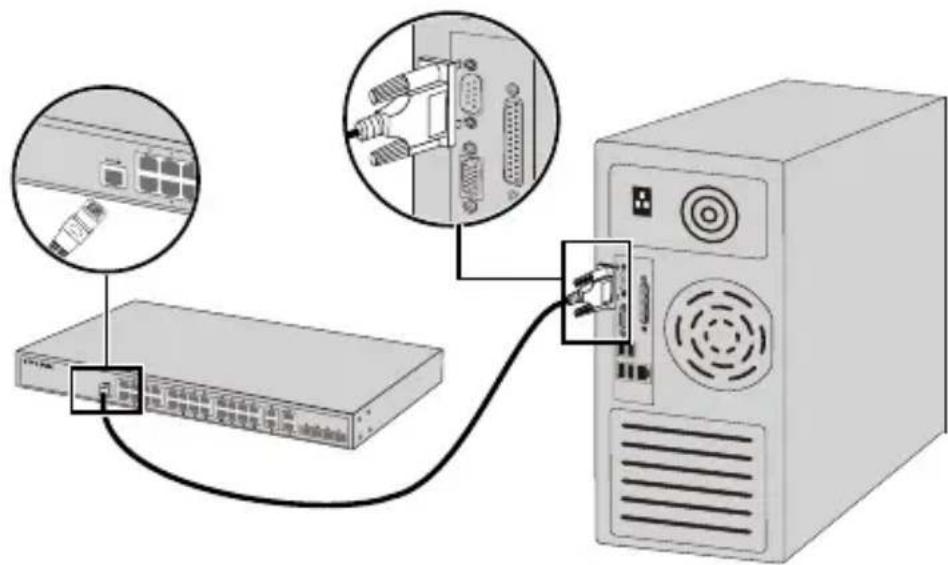

För switchar med konsolport, kan du ansluta konsolporten till datorn genom konsolkabeln. Ladda sedan CLI för att administrera switchen.

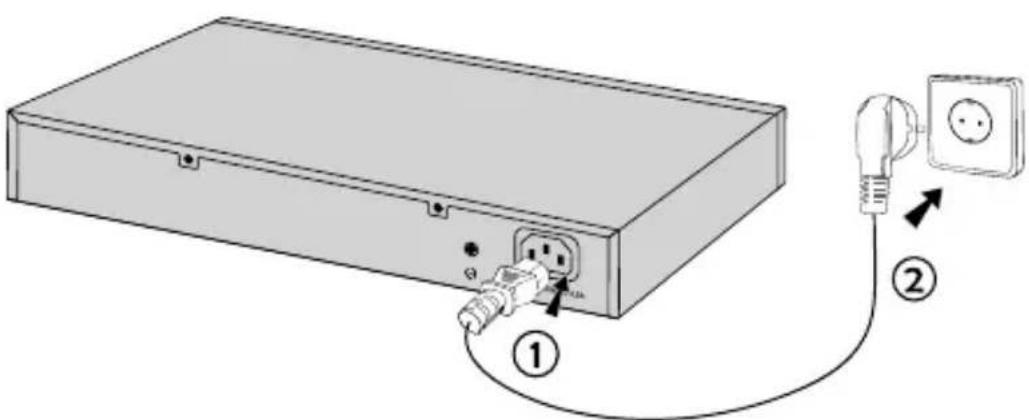

Anslut honkontakten av den medföljande nätsladden i eluttaget på enheten, och han-kontakten i ett eluttag.

- Konfigurera Switch med hjälp av GUI

1. Ställ in IP-adressen till din dator i samma subnät av växeln. IP-adressen är 192.168.0.x ("x" är vilket tal som helst från 2 till 254); nätmasken är 255.255.255.0.
2. Öppna en webbläsare och skriv in standard administrationsadress http://192.168.0.1 i adressfältet i webbläsaren och tryck sedan på Enter.
3. Ange admin som är standard användarnamn och lösenord, båda med små bokstäver. Klicka sedan på knappen Logga in eller tryck på Enter.
4. Efter en lyckad inloggning kan du konfigurera switchen via administrationssidan.

- Konfigurera Switch med hjälp av CLI (Endast för smarta switchar och kontrollerade switchar)

Du kan logga in till switchen och få åtkomst till CLI för att adminsitrera switchen. För detaljerade instruktioner om hur man gör detta, hänvisas till CLI Guide.

- Konfigurera Switchen med hjölp av Utility (Endast för Easy smarta switchar)

Du kan använda Easy Smart Configuration Utility att centralt hantera hela nätverk av Easy smarta switchar. För detaljerade instruktioner om hur man gör detta, se Utility användarhandboken.

Montering

- Skrivebordsmontering

• Om en produkt har en strömbrytare (power on/off) är det ett av sätten att stänga av produkten. Produkter som inte har strömbrytare kan enbart stängas av genom att koppla från produkten eller nätadaptern från strömkällan. Den frånkopplade enheten ska fortsätta vara driftsklar.
• Försök inte öppna produkten eller utföra service på den, det kan utsätta dig för farlig spänning eller andra risker. Att öppna en försluten komponent eller produkt upphäver garantin. Kontakta oss för service.
• Använd inte produkten nära vatten.

TP-LINK begränsad produktgaranti

Enbart för produkter av märket TP-LINK.

DEN HÄR GARANTIN GER DIG SPECIFIKA FORMELLA RÄTTIGHETER OCH DU KAN HA ANDRA RÄTTIGHETER SOM VARIERAR FRÅN LAND TILL LAND (ELLER STAT ELLER PROVINS).

I DEN OMFATTNING SOM LOKALA LAGAR TILLÅTER ÄR DENNA GARANTI OCH GOTTGÖRANDEN EXKLUSIVA OCH I STÄLLET FÖR ALLA ANDRA GARANTIER, GOTTGÖRANDEN OCH VILLKOR.

TP-LINK garanterar maskinvara av märket TP-LINK i sin originalförpackning mot defekter i material eller sammansättning vid normal användning enligt TP-LINKs riktlinjer och under en period beroende på lokal underhållsservice baserat från ursprungliga inköpsdatumet för slutanvändaren.
