T1600G28TS - Commutateur TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau
Marque	TP-Link
Modèle	T1600G28TS
Nombre de ports	24 ports Gigabit Ethernet RJ45 + 4 slots SFP
Alimentation	100-240 V CA, 50/60 Hz
Consommation électrique	Max 20,16 W
Dimensions (L x P x H)	440 x 180 x 44 mm
Poids	2,5 kg
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % HR sans condensation
Installation	Sur bureau ou en rack 19 pouces
Interface de gestion	Web (HTTP/HTTPS), CLI (console), SNMP
Protocoles supportés	IEEE 802.3, 802.3u, 802.3ab, 802.3x, 802.1Q, 802.1p
Fonctions de sécurité	VLAN (802.1Q), ACL, IGMP Snooping, DHCP Snooping
Fonctions QoS	Priorisation par port, 802.1p, DSCP
Fonctions avancées	Agrégation de liens (LACP), Spanning Tree (STP/RSTP/MSTP), Mirroring de ports
Indicateurs LED	Alimentation, liaison/activité par port, vitesse
Contenu de l'emballage	Commutateur, cordon d'alimentation, kit de montage en rack, pieds caoutchouc, guide d'installation rapide
Entretien et nettoyage	Débrancher l'appareil et utiliser un chiffon sec et doux. Ne pas utiliser de produits chimiques ou abrasifs.
Garantie	Garantie limitée TP-Link (consulter la notice pour la durée exacte)
Réparabilité	Ne pas démonter l'appareil. Pour toute réparation, contacter le service client TP-Link ou un centre agréé.

FOIRE AUX QUESTIONS - T1600G28TS TP-LINK

Comment réinitialiser le commutateur TP-Link T1600G28TS ?

Pour réinitialiser le commutateur, maintenez enfoncé le bouton Reset (situé à l'avant ou à l'arrière) pendant environ 10 secondes jusqu'à ce que les LED clignotent. Relâchez le bouton. Les paramètres d'usine seront restaurés.

Quelle est l'adresse IP par défaut du commutateur ?

L'adresse IP par défaut est 192.168.0.1 avec un masque de sous-réseau 255.255.255.0.

Comment accéder à l'interface d'administration Web ?

Ouvrez un navigateur Web et saisissez http://192.168.0.1 dans la barre d'adresse. Utilisez les identifiants par défaut admin pour le nom d'utilisateur et le mot de passe, puis cliquez sur Login.

Quels sont les identifiants par défaut ?

Les identifiants par défaut sont : nom d'utilisateur admin et mot de passe admin (en minuscules).

Comment connecter un module SFP ?

Retirez le capuchon de protection du slot SFP. Insérez le module SFP (tel qu'un convertisseur de média) délicatement jusqu'à ce qu'il s'enclenche. Branchez la fibre optique ou le câble Ethernet sur le module.

Que faire si le commutateur ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché sur le commutateur et sur une prise électrique fonctionnelle. Assurez-vous que l'interrupteur d'alimentation (le cas échéant) est en position ON. Si le problème persiste, contactez le support TP-Link.

Comment installer le commutateur en rack ?

Fixez les équerres de montage fournies de chaque côté du commutateur à l'aide des vis. Placez le commutateur dans le rack et vissez les équerres sur les montants du rack avec des boulons adaptés (non fournis). Assurez-vous que le rack est stable et mis à la terre.

Quels types de câbles utiliser pour les ports Ethernet ?

Utilisez des câbles Ethernet RJ45 de catégorie 5e ou supérieure pour des connexions Gigabit. Pour les ports SFP, utilisez des modules SFP compatibles avec la fibre ou le cuivre.

Comment configurer des VLAN sur le commutateur ?

Accédez à l'interface Web via http://192.168.0.1. Allez dans la section VLAN ou 802.1Q VLAN. Créez des VLAN en leur attribuant un ID et un nom, puis affectez les ports souhaités en mode Tagged ou Untagged selon votre besoin.

Quelle est la durée de garantie du TP-Link T1600G28TS ?

La garantie limitée TP-Link est généralement de 2 ans à compter de la date d'achat (sauf indication contraire sur l'emballage). Consultez la notice pour les conditions exactes.

MODE D'EMPLOI T1600G28TS TP-LINK

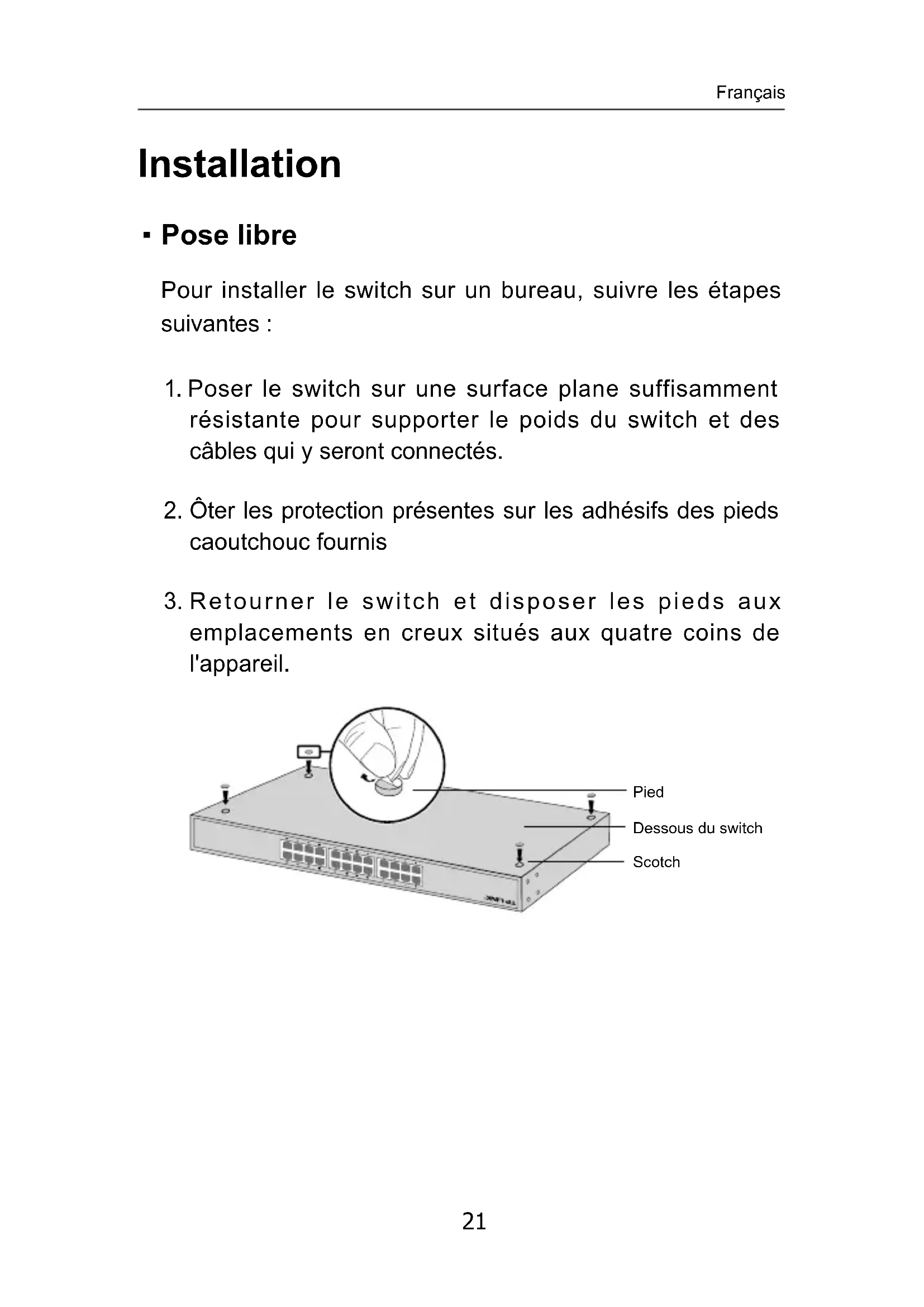

Pour installer le switch sur un bureau, suivre les étapes suivantes :

1. Poser le switch sur une surface plane suffisamment résistante pour supporter le poids du switch et des câbles qui y seront connectés.

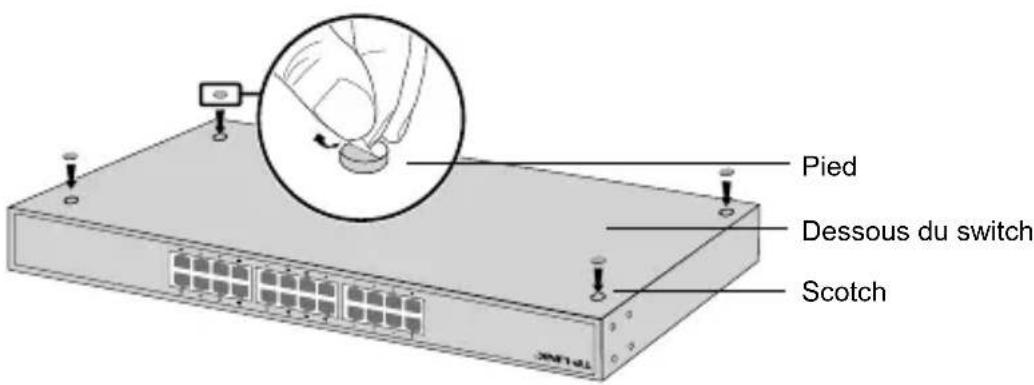

2. Ôter les protection présentes sur les adhésifs des pieds caoutchouc fournis
3. Retourner le switch et disposer les pieds aux emplacements en creux situés aux quatre coins de l'appareil.

Pied Dessous du switch Scotch

- Installation en rack

Pour installer le switch dans un rack, suivre les étapes suivantes :

1. Vérifier la mise à la terre et la stabilité du rack.

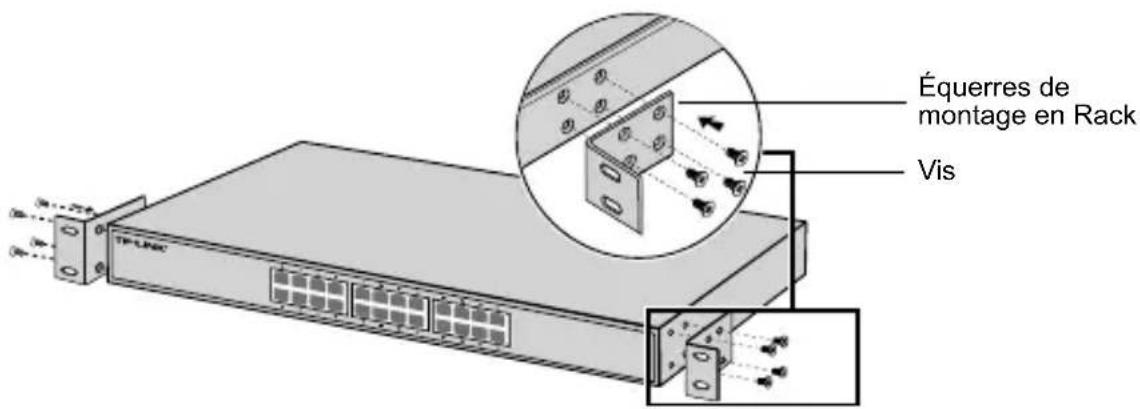

2. Fixer les équerres de montage de chaque côté du switch à l'aide des vis fournies.

Équerres de montage en Rack Vis TP-Link

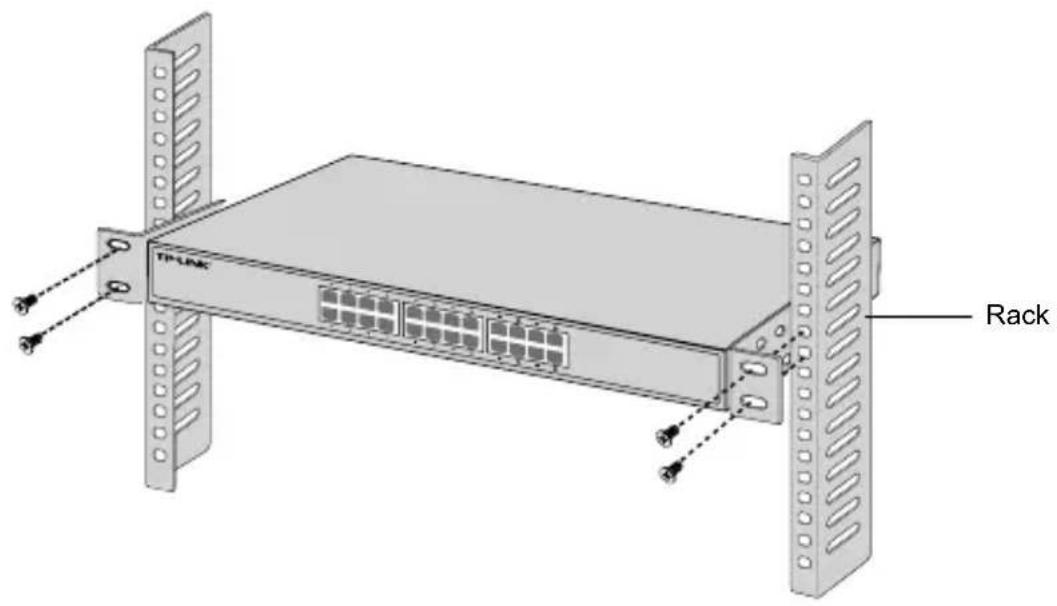

1. Après avoir fixé les équerres au switch, utiliser les boulons (non fournis) adéquats pour fixer le switch au rack.

TP-LINK Rack

Connexion

- Port Ethernet

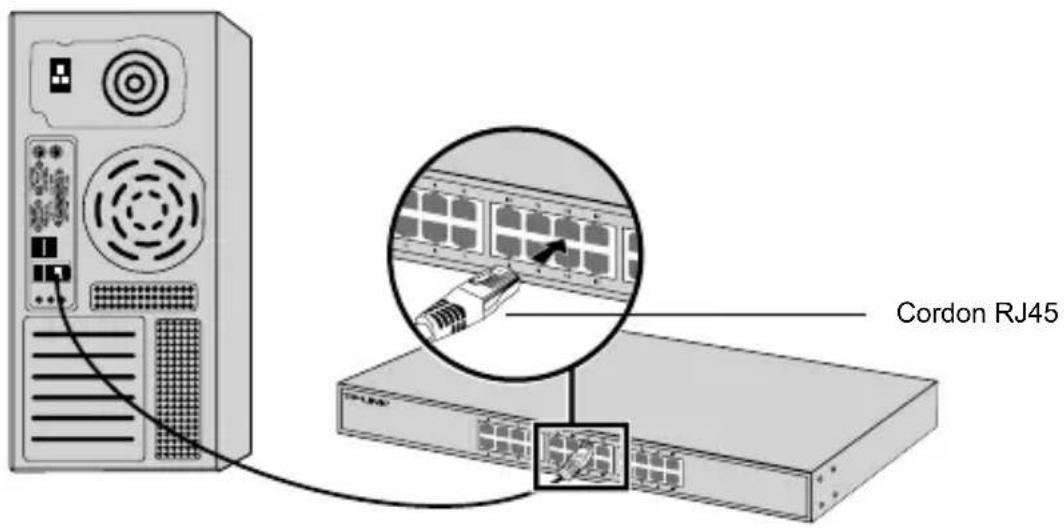

Connector un cordon Ethernet à un port RJ45 du switch comme indiqué dans l'illustration suivante.

Cordon RJ45

- Emplacement SFP

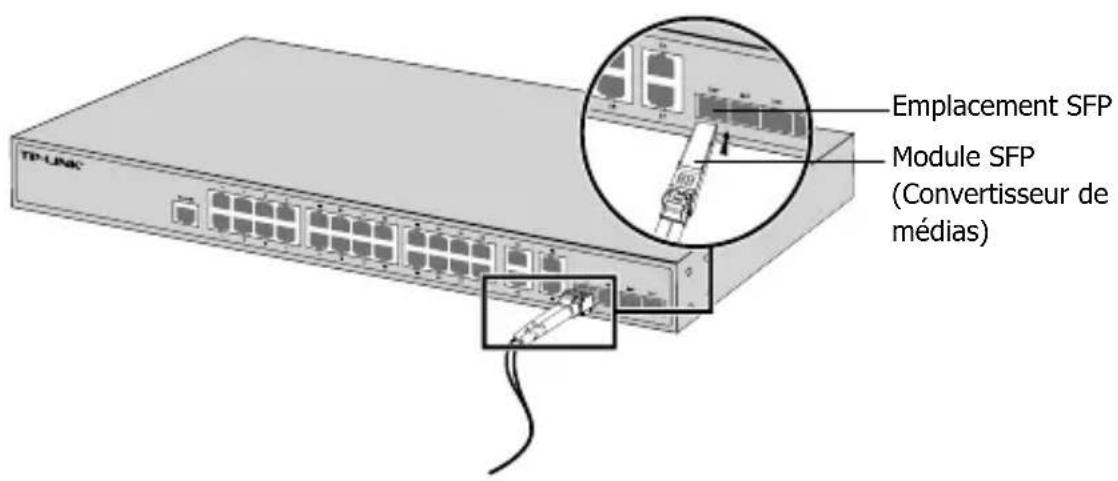

Pour les switches pourvus d'emplacements SFP, vous pouvez connecter un module SFP à l'un de ces ports.

TP-UNK Emplacement SFP Module SFP (Convertisseur de médias)

- Port console

Pour les switches équipés d'un port console, vous pouvez relier ce dernier à un ordinateur à l'aide du cordon console fourni. Vous pouvez ensuite accéder à l'interface de commande en ligne (CLI) pour administrer le switch.

- Mettre sous tension

Connector le connecteur femelle du cordon fourni dans la prise du switch, connecter ensuite la prise mâle à une prise électrique.

1. Définissez l'adresse IP de votre ordinateur dans le même sous-réseau que celui du switch. L'adresse IP doit être de type 192.168.0.x (avec x comprise entre 2 et 254) ; le masque de sous-réseau étant 255.255.255.0.
2. Ouvrez un navigateur Internet et saisissez l'adresse d'administration par défaut du switch ; http://192.168.0.1 dans le champ dédié puis appuyez sur la touche Entrée.
3. Saisir admin en minuscules, dans les champs User Name (Nom d'utilisateur) et Password (Mot de passe). Cliquez ensuite sur le bouton Login (Se connecter) ou pressez la touche Entrée.
4. Après vous être authentifié avec succès, vous pouvez configurer votre switch depuis son interface d'administration.

- Configurer le switch via son interface en ligne de commande (CLI ; ne concerne que les switches administrables et Smart)

Vous pouvez vous connecter au switch et accéder à son interface CLI pour l'administrer. Pour des instructions détaillées référez vous au Guide de l'interface de commande en ligne.

- Configurer le switch en utilisant l'utilitaire dédié (Uniquement pour les Easy Smart Switches)

Vous pouvez utiliser l'utilitaire de configuration pour administrer de façon centralisée vos réseaux constitués d'Easy Smart Switches. Pour des instructions détaillées merci de vous référer au guide d'utilisation de l'utilitaire.

Installazione

Informations de sécurité

• Quand un appareil possède un interrupteur de mise sous/hors tension, cet interrupteur est l'une des possibilités de mettre l'appareil hors tension. Pour les appareils dépourvus d'interrupteur de mise sous/hors tension, l'unique possibilité de les mettre hors tension est de déconnecter leur cordon ou transformateur d'alimentation de la source électrique. Ce cordon ou le transformateur d'alimentation doit impérativement rester accessible.
• Ne pas démonter cet appareil ou tenter de le réparer, cela pourrait vous exposer à des hautes tensions électriques ou à d'autres risques. Démonter un composant scellé ou un appareil scellé annulerait aussitôt sa garantie. Pour toute réparation merci de vous adresser à nous.
• Ne pas utiliser cet appareil à proximité d'eau.

Garantie limitée TP-LINK

Concerne les produits de marque TP-LINK uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-LINK garanti les matériels marqués TP-LINK, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-LINK, pour une durée : inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final.

Italiano
